Asimismo es importante
controlar que las tuberías estén
en perfecto estado y que no
haya señales de chorreaduras ni
pérdidas. Si fuera necesario,
apriete los empalmes teniendo
cuidado de no provocar
torsiones en los tubos.
IMPORTANTE
En el caso de que tuviera aún la
más mínima duda sobre la
eficiencia de la instalación de
frenado (fig. 29), diríjase
inmediata- mente al
Concesionario.
PURGA AIRE INSTALACIONES
FRENANTES
Es muy importante ejecutar la
purga del aire por lo menos
según los plazos indicados en
la "Ficha de mantenimiento
periódico" realice la operación
incluso en el caso de que se
notara un aumento de la carrera
en vacío de la palanca o del
pedal de mando. Para realizar
esta operación diríjase a su
Concesionario.
9:56 Pagina 113

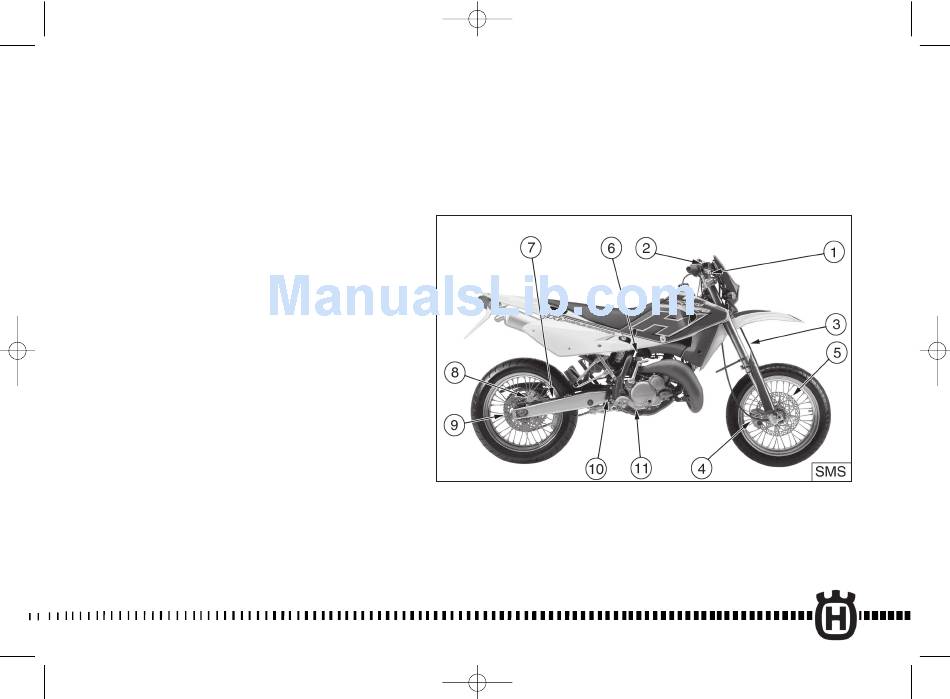

FIG. 29
FIG. 29
1. Leva comando freno anteriore
1. Palanca de mando del freno delantero
2. Pompa freno anteriore con
2. Bomba freno delantero con depósito
serbatoio olio
3. Tubazione anteriore
3. Tubería delantera
4. Pinza anteriore
4. Pinza delantera
5. Disco anteriore
5. Disco delantero
6. Serbatoio olio freno posteriore
6. Depósito aceite freno trasero
7. Tubazione posteriore
7. Tubería trasera
8. Pinza posteriore
8. Pinza trasera
9. Disco posteriore
9. Disco trasero
10. Pompa freno posteriore
10. Bomba freno trasero
11. Pedale comando freno
11. Pedal de mando del freno trasero
posteriore
FIG. 29
1. Front brake control lever
2. Front brake pump with oil
tank
3. Front hose
4. Front caliper
5. Front disc
6. Rear brake oil tank
7. Rear hose
8. Rear caliper
9. Rear disc
10. Rear brake pump
11. Rear brake control pedal
FIG. 29
1. Levier de contrôle frein avant
2. Pompe frein avant avec
réservoir d'huile
3. Tuyauterie avant
4. Etrier avant
5. Disque avant
6. Réservoir d'huile frein arrière
7. Tuyauterie arrière
8. Etrier arrière
9. Disque arrière
10. Pompe frein arrière
11. Pédale de contrôle frein
arrière
BILD 29
1. Steuerhebel vordere Bremse
2. Pumpe der vorderen Bremse
mit Öltank
3. Vordere Rohrleitung
4. Vorderrad- Bremszange
5. Vordere Bremsscheibe
6. Ölbehälter Hinterradbremse
7. Hintere Rohrleitung
8. Hinterrad-Bremszange
9. Hintere Bremsscheibe
10. Hintere Bremspumpe
11. Bedienungspedal hintere
Bremse
