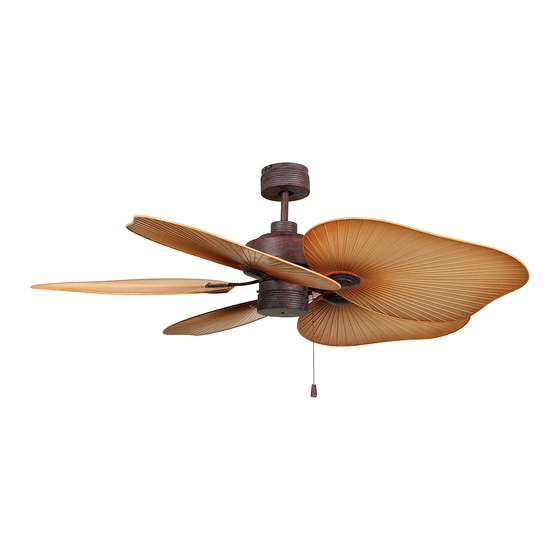

Ellington TAH52CB5 Installation Manual

Hide thumbs

Table of Contents

Available languages

Quick Links

Installation Guide

For Models:

TAH52CB5

TAH52CS5

TAH52MWW5

LISTED

For

Damp Location

E206035

net weight of fan : 22.05 lb (10 kg)

READ THESE INSTRUCTIONS

AND SAVE THEM FOR FUTURE USE

Need help?

Do you have a question about the TAH52CB5 and is the answer not in the manual?

Questions and answers

Robert Pariso

January 20, 2025

can i get replacement blade options for ****?

Summary of Contents for Ellington TAH52CB5

Page 1: Table Of Contents
READ THESE INSTRUCTIONS AND SAVE THEM FOR FUTURE USE Installation Guide For Models: TAH52CB5 Table of Contents: TAH52CS5 Safety Tips. pg. 1 TAH52MWW5 Unpacking Your Fan. pg. 2 Parts Inventory. pg. 2 Installation Preparation. pg. 3 Hanging Bracket Installation. pg. 3 Fan Assembly.
Page 2: Safety Tips
SAFETY TIPS. WARNING: To reduce the risk of electrical shock, turn off the electricity to the fan at the main fuse box or circuit panel before you begin the fan installation or before servicing the fan or installing accessories. READ ALL INSTRUCTIONS AND SAFETY INFORMATION CAREFULLY BEFORE INSTALLING YOUR FAN AND SAVE THESE INSTRUCTIONS.
Page 3: Unpacking Your Fan
1. Unpacking Your Fan. Carefully open the packaging. Remove items from Styrofoam inserts. Remove motor housing and place on carpet or Styrofoam to avoid damage to finish. Do not discard fan carton or Styrofoam inserts should this fan need to be returned for repairs.
Page 4: Installation Preparation
3. Installation Preparation. blade edge inches To prevent personal injury and damage, ensure 7 feet (76cm) that the hanging location allows the blades a (2.13m) clearance of 7ft. (2.13m) from the floor and 30in. (76cm) from any wall or obstruction. 12ft.
Page 5: Fan Assembly. Pgs
5. Fan Assembly. set screw hole Select the downrod you wish to use depending set screw on your ceiling height. (If you wish to use a stop pin different length, you must purchase a matching downrod of the desired length.) hanging ball If you do not wish to use the 6in.
Page 6: Wiring
5. Fan Assembly. (cont.) With the hanging bracket secured to the outlet box and able to support the fan, you are now ready to hang your fan. Grab the fan firmly with two hands. Slide downrod through opening in hanging bracket and let hanging ball rest on the hanging bracket. hanging bracket tab Turn the hanging ball slot until it lines up with the hanging hanging ball slot...
Page 7: Canopy Assembly
7. Canopy Assembly. hanging bracket canopy Raise canopy to hanging bracket, aligning screws slotted holes in canopy with loosened screws in hanging bracket. Twist canopy to lock. Insert screws (with star washers) that were previously removed (on page 3, Section 4) and secure all screws with Phillips canopy screwdriver.
Page 8: Switch Housing Assembly
9. Switch Housing Assembly. motor housing Remove 1 screw from switch housing plate (on underside of motor) and loosen the other 2 screws. switch housing plate Connect male plug from motor housing to female plug from switch housing. Be sure plugs that plugs connect securely.
Page 9: Troubleshooting
Return fan, shipping prepaid, to 2. Verify that reverse switch is set completely in Craftmade/Ellington. We will repair or ship you a either direction. replacement fan, and we will pay the return shipping cost.
Page 10 LEER ESTAS INSTRUCCIONES Y GUARDARLAS PARA UTILIZACION FUTURA Guía de instalación Para modelos: TAH52CB5 Indice de materias: TAH52CS5 Sugerencias de seguridad. Pág. 1 Desempaquetado del ventilador. Pág. 2 TAH52MWW5 Inventario de piezas. Pág. 2 Preparación para la instalación. Pág. 3 Instalación del soporte de montaje.
Page 11 SUGERENCIAS DE SEGURIDAD. ADVERTENCIA: Para evitar la posibilidad de una descarga eléctrica, desconectar la corriente en la caja de fusibles principal o el interruptor protector antes de iniciar la instalación del ventilador o antes de repararlo o instalar accesorios. LEER TODAS LAS INSTRUCCIONES E INFORMACIÓN DE SEGURIDAD CUIDADOSAMENTE ANTES DE INSTALAR SU VENTILADOR Y GUARDAR ESTAS INSTRUCCIONES.
Page 12 1. Desempaquetado del ventilador. Abrir el empaque cuidadosamente. Sacar los artículos del embalaje. Sacar el motor y ponerlo en una alfombra o en el embalaje para evitar rayar el acabado. Guardar la caja de cartón o el empaquetamiento original en caso de que tenga que mandar el ventilador para alguna reparación.
Page 13 3. Preparación para la instalación. borde del aspa Para prevenir daño corporal y otros daños, estar 76cm seguro de que el lugar en donde va a colgar el ventilador le permite un espacio libre de 2,13m (7 2,13m pulg.) pies) entre las puntas de las aspas y el piso y 76cm (7 pies) (30 pulg.) entre las aspas y cualquier pared u otra obstrucción.
Page 14 5. Ensamblaje del ventilador. agujero para el tornillo de tornillo de fijación Elegir uno de los tubos incluidos dependiendo de la fijación altura del cielo raso. (Si desea usar otro largo perno de tope diferente, usted debe comprar un tubo con el acabado correspondiente del largo deseado.) Si no desea usar el tubo de 15,24cm, tendrá...
Page 15 5. Ensamblaje del ventilador. (cont.) Ya que esté sujetado el soporte de montaje a la caja de salida y capaz de apoyar el ventilador, usted está listo para colgar el ventilador. Agarrar el ventilador firmemente con las dos manos. Deslizar el tubo por la abertura del soporte de montaje y dejar que se detenga la bola en el soporte de montaje.
Page 16 7. Colocación de la cubierta soporte de decorativa. montaje tornillos para la Subir la cubierta decorativa al soporte de montaje, cubierta decorativa alineando los agujeros con ranura en la cubierta decorativa con los tornillos aflojados en el soporte de montaje. Girar la cubierta decorativa para cerrarla.
Page 17 9. Ensamblaje de la caja de encendido. Quitar 1 tornillo de la placa de la caja de encendido (en la parte inferior del motor) y bastidor del motor aflojar los otros 2 tornillos. placa de Conectar el enchufe macho del bastidor del la caja de motor al enchufe hembra de la caja de encendido...
Page 18 DEVOLVER EL MOTOR SOLAMENTE, los gastos de envío propagados, a Craftmade/Ellington. Nosotros repararemos el motor al comprador o le enviaremos uno Problema: El ventilador se tambalea. de reemplazo y Craftmade/Ellington pagará los gastos de Soluciones: envío de regreso. GARANTIA LIMITADA DE 6 AÑOS hasta DE POR VIDA: 1.
