Scheppach ts 310 Instruction Manual page 26

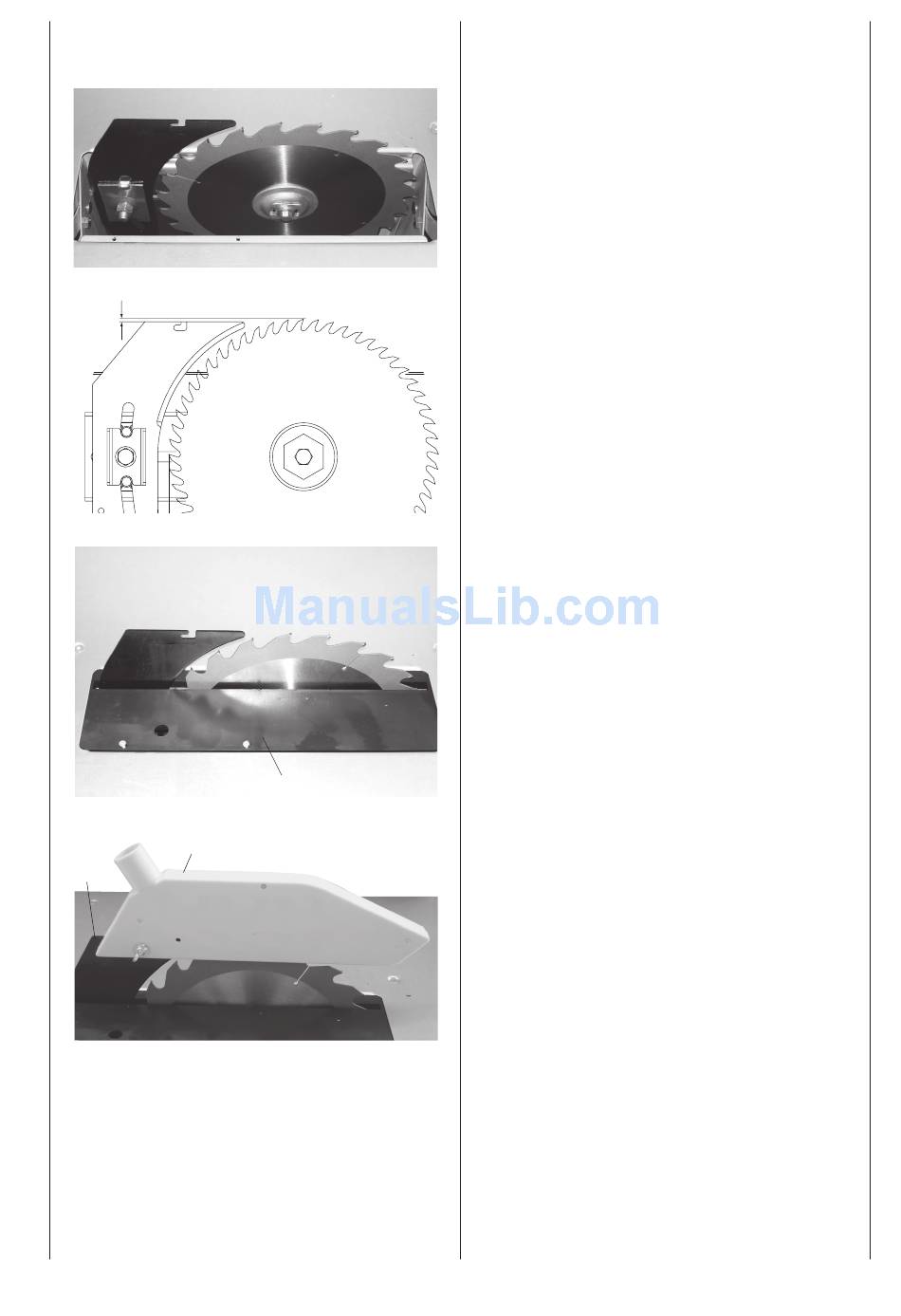

Fig. 12
Fig. 12.1
ca. 3–8 mm
Fig. 13
Fig. 14
20
18
26
19
Fig. 12 / 12.1
Montieren Sie den Spaltkeil zum Sägeblatt so, wie in der
Abb. beschrieben. Die Schraube leicht lösen, (nicht ganz
herausdrehen) nach der Einstellung wieder fest anziehen.
Die Sägeblatteinlage (19, Fig. 13) muss dabei entfernt
werden.
Fig. 13
Nach der Einstellung des Spaltkeils die Sägeblatteinlage
(19) mit 4 Flachkopfschrauben M 6 x 16 wieder befesti-
gen.
Fig. 14
Die Abdeckhaube (20) mit Rundkopfschraube M 6 x 25,
Scheibe 6 und Flügelmutter M6 an den Spaltkeil (18)
montieren.
