Scheppach ts 310 Instruction Manual page 30

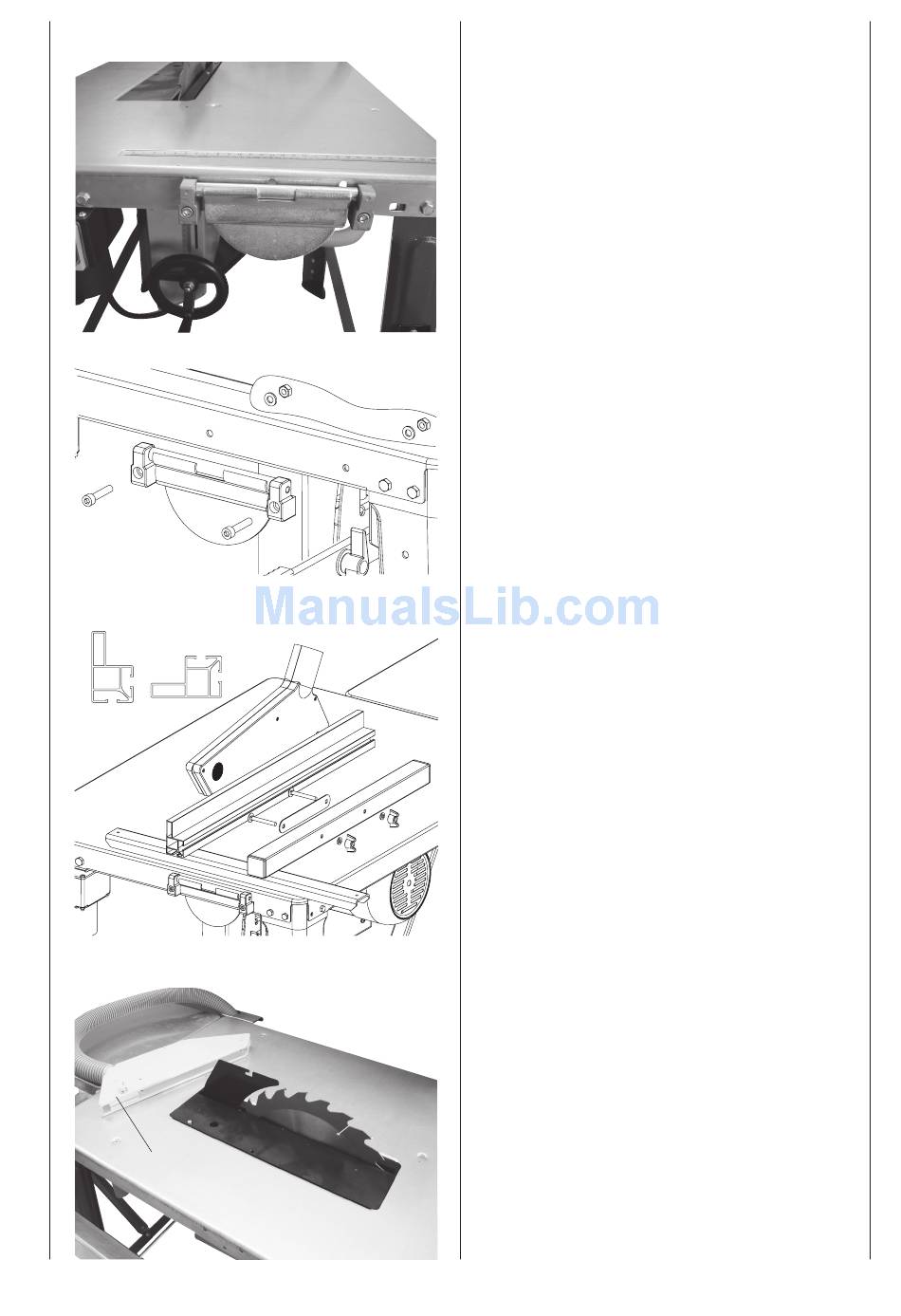

Fig. 17
Fig. 17.1
Fig. 18
1 2
Fig. 19
20
30
Montage des Längsanschlags, Fig. 17 / 17.1
Stecken Sie die Lagerstücke auf die Klemmplatte.
Montieren Sie die Klemmplatte mit 2 Zylinderschrauben
M6 x 30, 2 Fächerscheiben A 6,4 und 2 Sechskantmut-
tern an die Tischplatte.
Montage der Anschlagschiene, Fig. 18
Montieren Sie das Zwischenblech mit 2 Flachrundschrau-
ben M6 x 50, 2 Scheiben A 6 und 2 Fügelmuttern an den
Längsanschlag.
Schieben Sie die Anschlagschiene auf das Zwischenblech
und klemmen es mit den Flügelmuttern.
Legende:
1 = Hohe Anlagefläche
2 = Niedrige Anlagefläche
Zum Klemmen ziehen Sie die Klemmklappe hoch, zum
Lösen drücken Sie sie nieder.
Sägeblattwechsel, Fig. 19
Achtung! Netzstecker ziehen!
Lösen Sie die Flügelschraube von der Absaughaube (20)
und entfernen diese.
