AZIENDA CERTIFICATA ISO 9001

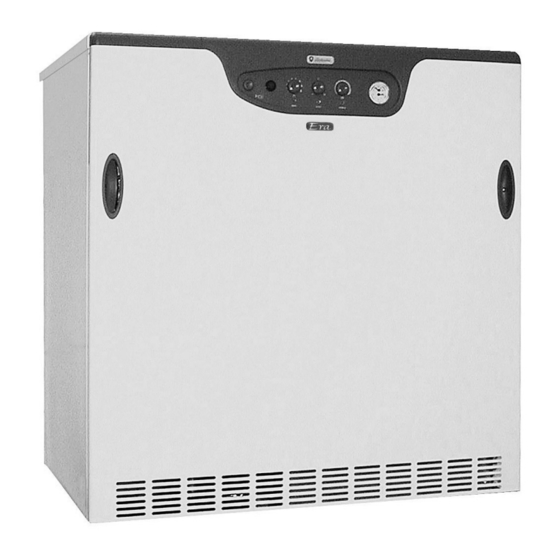

CALDAIE IN GHISA AD ALTO RENDIMENTO
HIGH EFFICIENCY CAST IRON BOILERS
CALDERAS DE HIERRO FUNDIDO DE ALTO RENDIMIENTO
CALDEIRAS EM FERRO FUNDIDO DE ALTO RENDIMENTO
ERA 31 B 60
MANUALE
INSTALLATION
MANUAL
MANUAL
DI INSTALLAZIONE
AND MAINTENANCE
DE INSTALACIÓN
DE INSTALAÇÃO
E MANUTENZIONE
MANUAL
Y MANTENIMIENTO
E MANUTENÇÃO

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the ERA 31 B 60 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Lamborghini Caloreclima ERA 31 B 60

Summary of Contents for Lamborghini Caloreclima ERA 31 B 60

  • Page 1 AZIENDA CERTIFICATA ISO 9001 CALDAIE IN GHISA AD ALTO RENDIMENTO HIGH EFFICIENCY CAST IRON BOILERS CALDERAS DE HIERRO FUNDIDO DE ALTO RENDIMIENTO CALDEIRAS EM FERRO FUNDIDO DE ALTO RENDIMENTO ERA 31 B 60 MANUALE INSTALLATION MANUAL MANUAL DI INSTALLAZIONE AND MAINTENANCE DE INSTALACIÓN...
  • Page 3 ITALIANO Leggere attentamente le istruzioni ed avvertenze contenute sul presente libretto in quanto forniscono importanti indicazioni riguardanti la sicurezza d’installazione, d’uso e di manutenzione. Conservare con cura questo libretto per ogni ulteriore consultazione. L’installazione deve essere effetuata da personale qualificato che sarà responsabile del rispetto delle norme di sicurezza vigenti.

  • Page 4: Table Of Contents

    INDICE PAGINA GENERALITÀ __________________________________________________________ 6 MODELLI ______________________________________________________________ 7 TABELLA DATI TECNICI __________________________________________________ 8 COMPONENTI E ACCESSORI ____________________________________________ 9 QUADRO COMANDI - ANOMALIE ______________________________________ 10 FUNZIONI ___________________________________________________________ 11 SCHEMA ELETTRICO ___________________________________________________ 12 ISTRUZIONI DI INSTALLAZIONE E FUNZIONAMENTO ______________________ 13 CONTROLLO TERMOSTATO FUMI _______________________________________ 18 CONDOTTA E MANUTENZIONE CALDAIA - INFORMAZIONI PER L’UTENTE _________________________________ 19 Complimenti...

  • Page 5: Dichiarazione Di Conformit

    DICHIARAZIONE DI CONFORMITÀ: Le caldaie ERA 31 B 60 sono costruite secondo la regola della buona tecnica ed in particolare in ottemperan- za alle normative UNI-CIG 7271 e CEI 61-50. Sono pertanto conformi alla Legge del 6/12/71 N. 1083 (Norme per la sicurezza dell’impianto del gas) e alla Legge del 5/3/90 N.

  • Page 6: Generalità

    GENERALITÀ Le ERA 31 B 60 sono caldaie in ghisa ad alto rendimento ed emissioni contenute. Il corpo caldaia in ghisa è costituito da: - un elemento destro - un numero variabile di elementi intermedi - un elemento sinistro assemblati tramite biconi in acciaio St 37-2 DIN 1626.

  • Page 7: Modelli

    MODELLI Potenza termica utile Acqua calda Modello Kcal/h t = 30°C lt/min. ERA 31 B 60 27.100 31,5 15,3 VISTA POSTERIORE VISTA LATERALE LEGENDA Mandata impianto 3/4” Ritorno impianto 3/4” Uscita acqua calda sanitaria 1/2” Entrata sanitario e caricamento 1/2”...

  • Page 8: Tabella Dati Tecnici

    TABELLA DATI TECNICI Portata kcal/h 29.950 termica focolare* 34.8 Portata kcal/h 27.100 termica utile* 31.5 Pressione Metano G20 mbar alimentazione GPL G30 mbar GPL G31 mbar Pressione Metano G20 mbar 10.1 bruciatore* GPL G30 mbar 11.0 GPL G31 mbar 15.0 Ugelli Metano G20 ø...

  • Page 9: Componenti E Accessori

    PREVALENZA DISPONIBILE AI RACCORDI (lato riscaldamento) COMPONENTI ED ACCESSORI VALVOLE GAS UTILIZZATE TIPO GAS METANO ERA 31 B 60 NOVA 822 NOVA 822...

  • Page 10: Quadro Comandi - Anomalie

    QUADRO COMANDI Regolazione sanitari Pulsante di sblocco OFF/estate/inverno Regolazione riscaldamento Termostato Spia di blocco Spia anomalie di sicurezza Spia di funzionamento Termoidrometro ANOMALIE Lampeggiante: Fisso: Anomalia sonda, intervento Blocco bruciatore termostato sicurezza fumi, termostato sicurezza acqua...

  • Page 11: Funzioni

    FUNZIONI FUNZIONE ANTIGELO Per temperature di caldaia inferiori o uguali a 5°C si attiva la caldaia e contemporaneamente il circolatore di riscaldamento. Una volta raggiunta la temperatura di 20°C, si ferma il circolatore di riscaldamento e si attiva per 3 minuti il circolatore del bollitore. Al termine del ciclo la caldaia si riposiziona in stand-by. FUNZIONE DI SMALTIMENTO SOVRATEMPERATURE In caso la temperatura di caldaia sia uguale o maggiore di 92°C, l’elettronica attiva il circolatore riscalda- mento, se la richiesta di calore veniva dall’impianto, o eventualmente il circolatore sanitario se la richiesta era...

  • Page 12: Schema Elettrico

    SCHEMA ELETTRICO...

  • Page 13: Istruzioni Di Installazione E Funzionamento

    ISTRUZIONI DI INSTALLAZIONE E FUNZIONAMENTO LOCALE CALDAIA Il locale nel quale verrà installata la caldaia deve rispondere ai requisiti della normativa vigente (portata termica fino a 35 kW: UNI-CIG 7129, UNI-CIG 7131 portata termica oltre i 35 kW: DM 12 aprile 1996 del Ministero dell’Interno), con particolare attenzione al rispetto delle specifiche riguardanti le aperture dello stesso verso l’esterno onde non ingenerare rischi anche gravi per gli utenti e malfunzionamenti della caldaia.
  • Page 14 SCHEMA IDRAULICO LEGENDA: valvola sfiato aria automatica entrata acqua sanitaria valvola sfiato aria manuale uscita acqua sanitaria circolatore sanitario mandata riscaldamento circolatore impianto arrivo gas manometro ritorno riscaldamento rubinetto caricamento valvola di sicurezza 8 bar valvola gas valvola di non ritorno valvola di sicurezza 3 bar bollitore rubinetto di scarico...
  • Page 15 SPURGO ARIA DALLA CALDAIA E DAL BOLLITORE Si deve prestare una particolarissima attenzione, nella operazione di riempimento impianto bollitore, alla liberazione dell’aria, Operare come segue: - Accertarsi che siano aperte le valvoline sfogo aria manuali ed automatiche. - Accertarsi che l’interruttore generale sia spento. - Riempire agendo sul rubinetto di caricamento e facendo affluire l’acqua molto lentamente.
  • Page 16 Se il bruciatore si accende ma continua a scoccare la scintilla e dopo qualche secondo la centralina di ionizzazione entra in blocco, accertarsi che: - al morsetto 1 del quadro comandi sia collegata la fase e al 2 il neutro; - la candeletta di ionizzazione non scarichi a terra per rottura della ceramica, o posizione non corretta, o per presenza di umidità;...
  • Page 17 TRASFORMAZIONE TIPO DI GAS Le caldaie ERA 31 B 60 sono fornite in versione adatta per un funzionamento a gas metano. Qualora debbano funzionare a GPL si deve ordinare il relativo kit di trasformazione da gas metano a GPL.

  • Page 18: Controllo Termostato Fumi

    CONTROLLO TERMOSTATO FUMI Dopo aver concluse tutte le operazioni è indispensabile effettuare un controllo di efficienza del termostato fumi agendo come segue: - sconnettere in corrispondenza della canna fumaria il tubo che unisce il cappello fumo alla stessa ed occlu- derlo con materiale adeguato (il materiale deve sopportare una temperatura di circa 300°C).

  • Page 19: Condotta E Manutenzione Caldaia - Informazioni Per L'utente

    CONDOTTA E MANUTENZIONE CALDAIA - INFORMAZIONI PER L’UTENTE Le manovre che l’utente può effettuare sulla caldaia sono esclusivamente le seguenti: - Controllo della quantità d’acqua in caldaia e nell’impianto (almeno una volta alla settimana). - Sblocco dei circolatori, dopo che gli stessi siano stati inattivi per un periodo superiore ai 15 giorni. [Spe- gnere l’interruttore generale, svitare la vite cromata presente sui circolatori (è...
  • Page 20 PULIZIA DELLA CALDAIA Per la pulizia della caldaia è opportuno rivolgersi al Tecnico Specializzato. Per la pulizia del mantello dalla polvere usare un panno leggermente umido. Togliere corrente prima di effettuare questa operazione Non usare detersivi o solventi. Qualora, per macchie particolarmente resistenti, non sia sufficiente un panno umido, usare alcool.
  • Page 21 Read these instructions and warnings carefully as they provide important information on installation, use and maintenance safety. Keep this manual for further reference. Installation must be carried out by qualified personnel which will be responsible for the observance of the safety regulations in force.
  • Page 22 TABLE OF CONTENTS PAGE GENERAL INFORMATION ______________________________________________ 24 MODELS _____________________________________________________________ 25 TECHNICAL DATA TABLE _______________________________________________ 26 COMPONENTS AND ACCESSORIES _____________________________________ 27 CONTROL PANEL - FAILURES ___________________________________________ 28 FUNCTIONS _________________________________________________________ 29 WIRING DIAGRAM ____________________________________________________ 30 INSTALLATION AND OPERATING INSTRUCTIONS __________________________ 31 FUME THERMOSTAT CHECK ____________________________________________ 36 BOILER MAINTENANCE –...
  • Page 23 CONFORMITY STATEMENT The ERA 31 B 60 boilers are workmanlike constructed, and in particular, in compliance with the UNI-CIG 7271 and CEI 61-50 regulations. They conform to Law of 6/12/71 N. 1083 (Regulations on the safety of gas plants) and to Law of 5/3/90 N.

  • Page 24: General Information

    GENERAL INFORMATION GENERAL INFORMATION ERA 31 B 60 are high-efficiency, low emission cast iron boilers. The boiler body consists of: - a right element - a variable number of intermediate elements - a left element assembled through steel bicones St 37-2 DIN 1626.

  • Page 25: Models

    MODELS Output Hot water Model Kcal/h t = 30°C lt/min. ERA 31 B 60 27.100 31,5 15,3 REAR VIEW SIDE VIEW LEGEND System delivery 3/4” System return 3/4” Hot water outlet 1/2” Cold water inlet and loading 1/2” Water recycle 1/2”...

  • Page 26: Technical Data Table

    TECHNICAL DATA TABLE Input* kcal/h 29.950 34.8 Output* kcal/h 27.100 31.5 Feeding Methane G20 mbar pressure LPG G30 mbar LPG G31 mbar Burner Methane G20 mbar 10.1 pressure* LPG G30 mbar 11.0 LPG G31 mbar 15.0 Burner Methane G20 ø mm 4 x 2.60 jets LPG G30...

  • Page 27: Components And Accessories

    PRESSURE AVAILABLE AT THE LINKS (heating side) SPEED 3 COMPONENTS AND ACCESSORIES GAS VALVES USED GAS TYPE METHANO ERA 31 B 60 NOVA 822 NOVA 822...

  • Page 28: Control Panel - Failures

    CONTROL PANEL Hot water adjustment Reset button OFF/summer/winter Heating adjustment Lock-out warning light Failure warning light Safety thermostat Operation indicator light Thermohydrometer FAILURES Blinking: Fixed: probe failure, fume burner lock-out safety thermostat triggered, water safety thermostat...

  • Page 29: Functions

    FUNCTIONS FREEZE-PROTECTION For boiler temperatures lower than or equal to 5°C, the boiler and the heating circulator are activated at the same time. Once the temperature of 20°C has been reached, the heating circulator stops and the water heater circulator is activated for 3 minutes. At the end of the cycle, the boiler sets to stand-by. OVER-TEMPERATURE RESTORATION FUNCTION If the boiler temperature is equal to or more than 92°C, the electronic control unit activates the heating circulator, if the heating request comes from the plant, or the hot water circulator, if the request comes from hot water...

  • Page 30: Wiring Diagram

    WIRING DIAGRAM...

  • Page 31: Installation And Operating Instructions

    INSTALLATION AND OPERATING INSTRUCTIONS BOILER ROOM The room where the boiler will be installed must comply with the requirements of the regulations in force (thermal output up to 35 kW: UNI-CIG 7129, UNI-CIG 7131; thermal output above 35 kW: MD April 12 ,1996 of the Ministry of the Interior), with particular attention to compliance with the specifications relating to the outwards opening of the same, so as to prevent serious damages to users and boiler failures.
  • Page 32 WATER CONNECTION DIAGRAM LEGEND: Automatic air bleed valve Water inlet Manual air bleed valve Hot water outlet Hot water circulator Heating delivery System circulator Gas inlet Manometer Heating return Loading tap 8-bar safety valve Gas valve Non-return valve 3-bar safety valve Water heater Drain tap Fume outlet...
  • Page 33 AIR BLEEDING FROM BOILER AND WATER HEATER During the water heater system filling particular attention must be payed to the air bleeding. Operate as follows: - Make sure that the manual and automatic air bleed valves are open - Make sure that the main switch is off - Fill by turning the loading tap and making water flow in very slowly - Close the manual valves as they start pouring water in a sequence - When the manometer shows the desired pressure (0.3 0.5 bar above the plant hydrostatic pressure), close...
  • Page 34 If the burner ignites but the spark is still on and after a few seconds the control unit locks out, make sure that: phase is connected to terminal 1 and neutral is connected to terminal 2 of the control panel the ionisation electrode does not discharge to earth due to ceramic rupture, or due to wrong position or humidity the plant earthing is correct and the earth wire connected to the burner is correctly fixed...

  • Page 35: Gas Type Conversion

    (approx. values: 8 mbars). Disconnect the manometer and tighten the downstream pressure point screw. GAS TYPE CONVERSION The ERA 31 B 60 boilers are intended to operate with methane gas. If they are to be used with LPG, order the relevant conversion kit from methane gas to LPG. BOILER N°...

  • Page 36: Fume Thermostat Check

    FUME THERMOSTAT CHECK At the end of all operations, the fume thermostat efficiency must be checked as follows: - disconnect the pipe connecting the fume cap to the flue and close it with suitable material (capable of withstanding a temperature of about 300°C) - ignite the boiler after having opened all windows in the room - the burner shall shut off within two minutes, and the lamp at the chimney symbol shall light up.

  • Page 37: Boiler Maintenance - User Information

    BOILER MAINTENANCE - USER INFORMATION The operations that the user can perform on the boiler are only as follows: - Check the quantity of water in the boiler and in the plant (at least once a week) - Unlock the circulators when they have been inactive for over 15 days (turn the main switch off, unscrew the chromed screw on the circulators (the leakage of some water is normal) and free the rotor with a screwdriver) - Unlock the safety thermostat and the reset lock-out pushbutton (if boiler is locked-out) - Check the anode - SIMPLETEST -: when the small red knob on the anode is rotated in counter clockwise...

  • Page 38: Cleaning The Boiler

    CLEANING THE BOILER Contact a qualified technician to clean the boiler. Use a damp cloth to remove dust from the shell. Disconnect power supply before performing this operation. Do not use detergents or solvents. For resistant spots, if a damp cloth is not sufficient, use alcohol. Check the position of the thermostats and supply the boiler again.
  • Page 39 Leer atentamente las instrucciones y advertencias contenidas en el presente manual puesto que otorgan importantes indicaciones que preservan la seguridad, l'instalación y manutención. Conservar cuidadosamente este manual para cualquier ulterior consulta. La instalación debe ser efectuada por personal cualificado que será responsable del respeto de las normas de seguridad vigentes.
  • Page 40 ÍNDICE PÁGINA GENERALIDADES _____________________________________________________ 42 MODELOS ___________________________________________________________ 43 TABLA DE DATOS TÉCNICOS ___________________________________________ 44 COMPONENTES Y ACCESORIOS _______________________________________ 45 CUADRO DE MANDOS - ANOMALÍAS ___________________________________ 46 FUNCIONES _________________________________________________________ 47 ESQUEMA ELÉCTRICO _________________________________________________ 48 INSTRUCCIONES DE INSTALACIÓN Y DE FUNCIONAMIENTO _______________ 49 CONTROL DEL TERMOSTATO DE HUMOS ________________________________ 54 MANEJO Y MANTENIMIENTO DE LA CALDERA INFORMACIONES PARA EL USUARIO ____________________________________ 55...
  • Page 41 DECLARACIÓN DE CONFORMIDAD: Las calderas ERA 31 B 60 están construidas según la regla de la buena técnica y concretamente según las normativas UNI-CIG 7271 y CEI 61-50. Son conformes a la ley n° 1083 del 6/12/71 (Normas para la seguridad de la instalación del gas) y a la ley n°...

  • Page 42: Generalidades

    GENERALIDADES La ERA 31 B 60 es una caldera de hierro fundido de alto rendimiento y emisión contenida. El cuerpo de la caldera está formado por: - un elemento derecho - un número variable de elementos intermedios - un elemento izquierdo ensamblados mediante doble conos de acero St 37-2 DIN 1626.

  • Page 43: Modelos

    MODELOS Potencia térmica útil Agua caliente Modelo Kcal/h t = 30°C lt/min. ERA 31 B 60 27.100 31,5 15,3 VISTA POSTERIOR VISTA LATERAL DESCRIPCIÓN Ida instalación 3/4” Retorno instalación 3/4” Salida agua caliente sanitaria 1/2” Entrada A.C.S. y carga 1/2”...

  • Page 44: Tabla De Datos Técnicos

    TABLA DE DATOS TÉCNICOS Caudal térmico kcal/h 29.950 cámara combustión* 34.8 Caudal térmico kcal/h 27.100 útil* 31.5 Presión Gas natural G20 mbar alimentación G.L.P. G30 mbar G.L.P. G31 mbar Presión Gas natural G20 mbar 10.1 quemador* G.L.P. G30 mbar 11.0 G.L.P.

  • Page 45: Componentes Y Accesorios

    ALTURA MANOMÉTRICA DISPONIBLE EN LOS RACORES (lado calefacción) Velocidad 3 COMPONENTES Y ACCESORIOS VÁLVULAS DEL GAS UTILIZADAS TIPO DE GAS GAS NATURAL G.L.P. ERA 31 B 60 NOVA 822 NOVA 822...

  • Page 46: Cuadro De Mandos - Anomalías

    CUADRO DE MANDOS Regulación sanitarios OFF/verano/invierno Pulsador de desbloqueo Regulación calefacción Termostato Indicador de bloqueo Indicador de anomalías de seguridad Termohidrómetro Indicador de funcionamiento ANOMALÍAS Intermitente: Fijo: Anomalía sonda, intervención Bloqueo quemador termostato seguridad humos, termostato seguridad agua...

  • Page 47: Funciones

    FUNCIONES FUNCIÓN ANTI-HIELO Con una temperatura de la caldera inferior o igual a 5°C se activa la caldera y al mismo tiempo la bomba de circulación de calefacción. Una vez que se alcanza la temperatura de 20°C, se para la bomba de circulación de calefacción y se activa durante 3 minutos la bomba de circulación del acumulador.

  • Page 48: Esquema Eléctrico

    ESQUEMA ELÉCTRICO...

  • Page 49: Instrucciones De Instalación Y De Funcionamiento

    INSTRUCCIONES DE INSTALACIÓN Y FUNCIONAMIENTO CUARTO CALDERA El local en el que se va a instalar la caldera tiene que responder a los requisitos de la normativa vigente (caudal térmico hasta 35 kW: UNI-CIG 7129, UNI-CIG 7131 - caudal térmico superior a 35 kW: DM 12 abril 1996 del Ministerio del Interior), con particular atención por lo que respecta a las especificaciones relacionadas con las aperturas del mismo hacia el exterior a fin de no generar riesgos (que podrían ser graves para los usuarios) ni funcionamientos incorrectos de la caldera.
  • Page 50 ESQUEMA HIDRÁULICO LEGENDA: Purgador aire automático Entrada agua sanitaria Purgador aire manual Salida agua sanitaria Bomba de circulación sanitario Ida calefacción Bomba de circulación instalación Llegada gas Manómetro Retorno calefacción Grifo de llenado Válvula de seguridad 8 bar Válvula gas Válvula antirretroceso Válvula de seguridad 3 bar Acumulador...
  • Page 51 PURGA DEL AIRE DE LA CALDERA Y DEL ACUMULADOR Al llenar la instalación del acumulador, hay que prestar una atención especial cuando se libera el aire. Hay que proceder de la siguiente manera: - Asegurarse de que las válvulas manuales y automáticas de purga del aire estén abiertas - Asegurarse de que el interruptor general esté...
  • Page 52 Si el quemador se enciende pero sigue habiendo chispa y tras unos segundos la centralita de ionización se bloquea, hay que asegurarse de que: - al borne 1 del cuadro de mandos esté conectada la fase y al borne 2 el neutro - el electrodo de ionización no descargue a tierra debido a la rotura de la cerámica, a una posición incorrecta o por presencia de humedad - la tierra de la instalación sea buena y el hilo de tierra que está...
  • Page 53 TRANSFORMACIÓN DEL TIPO DE GAS Las calderas ERA 31 B 60 se entregan preparadas para funcionar con gas natural. Si tuvieran que trabajar con G.L.P. hay que pedir el kit correspondiente de transformación de gas natural a G.L.P.

  • Page 54: Control Del Termostato De Humos

    CONTROL DEL TERMOSTATO DE HUMOS Tras haber terminado todas las operaciones es indispensable efectuar un control para ver si el termostato humos funciona bien, mediante las siguientes operaciones: - Desconectar en correspondencia con la chimenea el tubo que une la caja de humos a la misma y obstruirlo con material adecuado (el material tiene que soportar una temperatura de unos 300°C).

  • Page 55: Manejo Y Mantenimiento De La Caldera Informaciones Para El Usuario

    MANEJO Y MANTENIMIENTO DE LA CALDERA - INFORMACIONES PARA EL USUARIO Las maniobras que el usuario puede efectuar sobre la caldera son exclusivamente las siguientes: - Control de la cantidad de agua en la caldera y en la instalación (por lo menos una vez a la semana) - Desbloqueo de las bombas de circulación después de que las mismas hayan estado inactivas por un período superior a 15 días (apagar el interruptor general, destornillar el tornillo cromado que tienen las bombas de circulación (es normal que salga un poco de agua) y liberar la turbina con un destornillador)
  • Page 56 LIMPIEZA DE LA CALDERA Para limpiar la caldera hay que dirigirse a un técnico especializado. Para quitar el polvo del envolvente hay que usar un paño humedecido ligeramente. Quitar la corriente antes de efectuar esta operación No usar detergentes o disolventes. En caso de manchas particularmente resistentes, si no fuera suficiente utilizar un paño humedecido, usar alcohol.
  • Page 57 Leia atentamente as instruções e recomendações contidas neste manual, pois estas fornecem indicações importantes acerca da segurança, manutenção. Conserve este manual com cuidado para futuras consultas. A instalação deve ser feita por técnicos qualificados, que serão responsáveis pelo cumprimento das normas de segurança em vigor.
  • Page 58 ÍNDICE PÁGINA GENERALIDADES _____________________________________________________ 60 MODELOS ___________________________________________________________ 61 TABELA DE CARACTERÍSTICAS TÉCNICAS ________________________________ 62 COMPONENTES E ACESSÓRIOS ________________________________________ 63 PAINEL DE COMANDOS - PROBLEMAS __________________________________ 64 FUNÇÕES ___________________________________________________________ 65 ESQUEMA ELÉCTRICO _________________________________________________ 66 INSTRUÇÕES DE INSTALAÇÃO E FUNCIONAMENTO ______________________ 67 CONTROLO DO TERMOSTATO DE FUMOS _______________________________ 72 OPERAÇÕES E MANUTENÇÃO DA CALDEIRA INFORMAÇÕES PARA O UTENTE _______________________________________ 73...
  • Page 59 DECLARAÇÃO DE CONFORMIDADE: As caldeiras ERA 31 B 60 são fabricadas segundo as normas técnicas e especialmente em conformidade com as normativas UNI-CIG 7271 e CEI 61-50. Estão, portanto, em conformidade com a Lei n. 1083 de 6/12/71 (Normas de segurança do sistema de gás) e com a Lei n.

  • Page 60: Generalidades

    GENERALIDADES As ERA 31 B 60 são caldeiras em ferro fundido de alto rendimento e emissão reduzida. O corpo da caldeira é formado de: - um elemento à direita; - um número variável de elementos intermediários; - um elemento à esquerda, montados mediante cones em aço St 37-2 DIN 1626.

  • Page 61: Modelos

    MODELOS Potência térmica útil Água quente Modelo Kcal/h t = 30°C lt/min. ERA 31 B 60 27.100 31,5 15,3 VISTA POSTERIOR VISTA LATERAL LEGENDA Ida da instalação 3/4” Retorno da instalação 3/4” Saída de água quente sanitária 1/2” Entrada sanitária e enchimento 1/2”...

  • Page 62: Tabela De Características Técnicas

    TABELA DE CARACTERÍSTICAS TÉCNICAS Débito calorífico kcal/h 29.950 da câmara de combustão* 34.8 Débito calorífico kcal/h 27.100 útil* 31.5 Pressão Gás natural G20 mbar de alimentação GPL G30 mbar GPL G31 mbar Pressão Gás natural G20 mbar 10.1 no queimador* GPL G30 mbar 11.0...

  • Page 63: Componentes E Acessórios

    ALTURA MANOMÉTRICA DISPONÍVEL ÀS CONEXÕES (lado aquecimento) Velocidad 3 COMPONENTES E ACESSÓRIOS VÁLVULAS DE GÁS UTILIZADAS TIPO DE GÁS GÁS NATURAL ERA 31 B 60 NOVA 822 NOVA 822...

  • Page 64: Painel De Comandos - Problemas

    PAINEL DE COMANDOS Regulação da água quente sanitária Botão de desbloqueio OFF/verão/inverno Regulação do aquecimento Lâmpada avisadora Lâmpada avisadora Termostato de bloqueio de problemas de segurança Termoidrómetro Lâmpada avisadora de funcionamento PROBLEMAS Lampejante: Fixo: problema na sonda, intervenção bloqueio do queimador do termostato de segurança de fumos, termostato de segurança de água...

  • Page 65: Funções

    FUNÇÕES FUNÇÃO ANTIGELO Para temperaturas de caldeira inferiores ou iguais a 5ºC, activa-se a caldeira e simultaneamente o circulador de aquecimento. Uma vez alcançada a temperatura de 20ºC, o circulador de aquecimento pára e activa-se por 3 minutos o circulador do termoacumulador. Ao terminar o ciclo, a caldeira volta para stand-by. FUNÇÃO DE REDUÇÃO DA SOBRETEMPERATURA Se a temperatura da caldeira for igual ou superior a 92ºC, o sistema electrónico activa o circulador de aquecimento, se o pedido de calor for da instalação, ou eventualmente o circulador de água quente sanitária,...

  • Page 66: Esquema Eléctrico

    SCHEMA ELETTRICO...

  • Page 67: Instruções De Instalação E Funcionamento

    INSTRUÇÕES DE INSTALAÇÃO E FUNCIONAMENTO POSICIONAMENTO DA CALDEIRA O local no qual será instalada a caldeira deve estar em conformidade com as exigências da normativa vigente (débito calorífico até 35 kW: UNI-CIG 7129, UNI-CIG 7131; débito calorífico que supere 35 kW: DM 12 de Abril de 1996 do Ministério da Administração Interior), com particular atenção para com a observância das especificações relativas às aberturas do mesmo para o exterior, de modo a não causar riscos, mesmo graves, aos utentes e funcionamento irregular da caldeira.
  • Page 68 ESQUEMA HIDRÁULICO LEGENDA: purgador de ar automático entrada de água quente sanitária purgador de ar manual saída de água quente sanitária circulador de água quente sanitária ida do aquecimento circulador da instalação entrada de gás manómetro retorno do aquecimento torneira de enchimento válvula de segurança 8 bar válvula de gás válvula anti-retorno...
  • Page 69 EXPURGO DO AR DA CALDEIRA E DO TERMOACUMULADOR Durante a operação de enchimento do circuito do termoacumulador, deve-se prestar muita atenção na evacuação do ar. Siga as instruções abaixo: - certifique-se de que estejam abertos os purgadores de ar manuais e automáticos; - certifique-se de que o interruptor geral esteja desligado;...
  • Page 70 Se o queimador se acende, mas a faísca continua a ser emitida e após alguns segundos a unidade de ionização bloqueia-se, certifique-se de que: - a fase esteja ligada ao terminal 1 do painel de comandos e o neutro ao terminal 2; - a vela de ionização não descarregue em terra por ruptura da cerâmica ou por posição incorrecta ou ainda pela presença de humidade;...
  • Page 71 TRANSFORMAÇÃO DO TIPO DE GÁS As caldeiras ERA 31 B 60 são fornecidas na versão para funcionar a gás natural. Se tiverem de funcionar a GPL, deve-se encomendar o respectivo kit de transformação de gás natural em GPL.

  • Page 72: Controlo Do Termostato De Fumos

    CONTROLO DO TERMOSTATO DE FUMOS Após ter terminado todas as operações, é importante controlar a eficiência do termostato de fumos segundo as instruções abaixo: - desligar, no tubo de descarga, o tubo que une o capuz ao mesmo e fechá-lo com material apropriado (o material deve suportar uma temperatura de cerca de 300 ºC);...

  • Page 73: Operações E Manutenção Da Caldeira Informações Para O Utente

    OPERAÇÕES E MANUTENÇÃO DA CALDEIRA - INFORMAÇÕES PARA O UTENTE As operações que o utente pode fazer na caldeira são exclusivamente as seguintes: - controle da quantidade de água na caldeira e na instalação (pelo menos uma vez por semana); - desbloqueio dos circuladores, depois que estes ficaram inactivos por um período superior a 15 dias.
  • Page 74 LIMPEZA DA CALDEIRA Para limpar a caldeira, é importante recorrer ao técnico especializado. Para limpar a caixa e retirar o pó, use um pano ligeiramente húmido. Desligue a corrente eléctrica antes de fazer a limpeza. Não utilize detergentes ou solventes. Se não for suficiente, quando houver nódoas particularmente resistentes, utilize um pano embebido de álcool.
