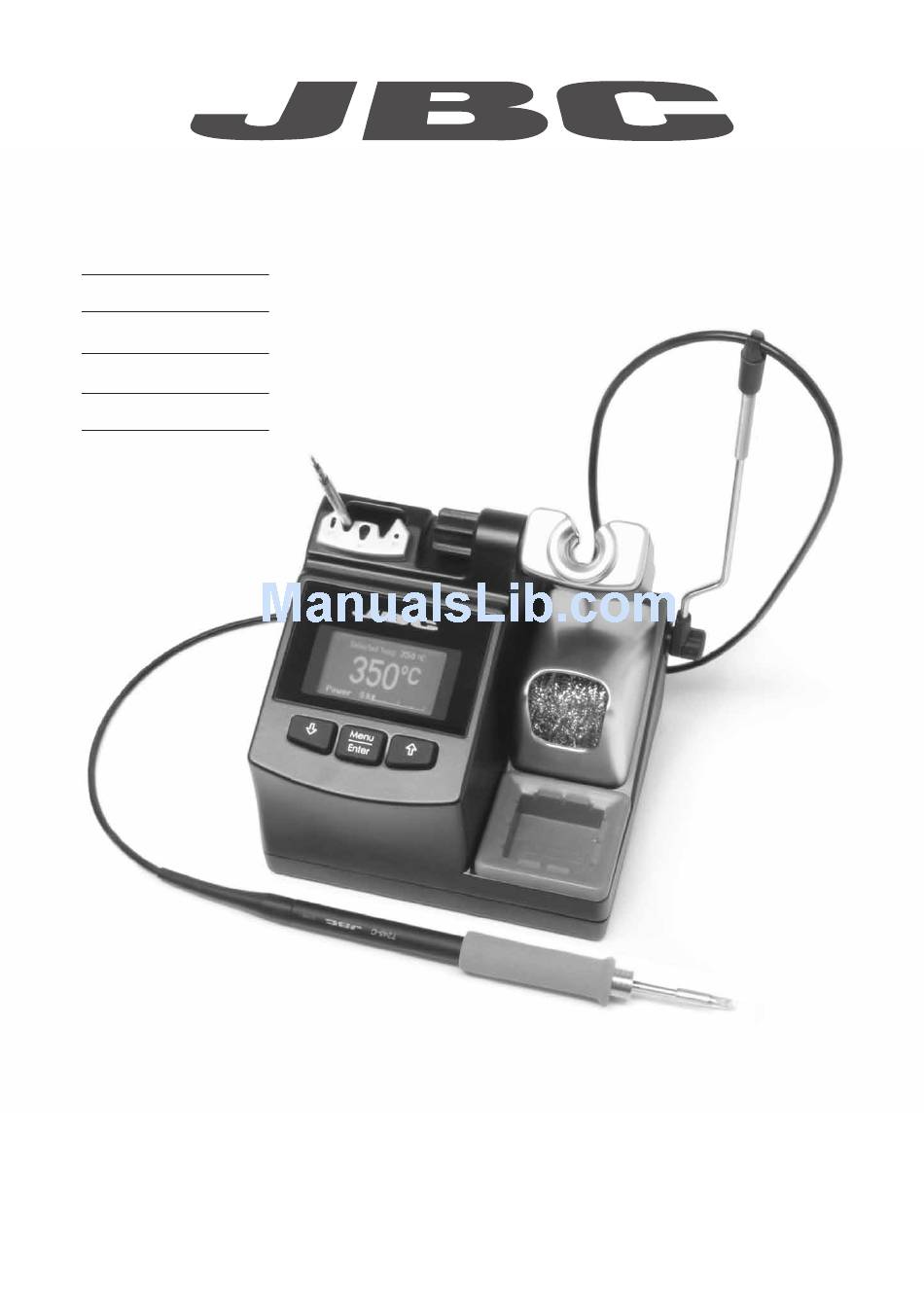

- Page 1 Page English Español Deutsch 中文 Compact Soldering Station Ref. CD-BD...
- Page 2 Insulator Handle Ref. T245-C Brass Wool ....1 unit Sponge ......1 unit Manual ......1 unit Ref. CL6210 Ref. S0354 Ref. 0014621 w w w.jbctools.com Main switch Fuse Power Socket USB-B connector Equipotential connection Compact Soldering Station Ref. CD-BD...
- Page 3 w w w.jbctools.com Tip Cleaner Adjustable stand Select the option that best suits your needs and improve the thermal transfer of the tip. Adjust the tool stand to suit your work position. Splashguard Brass Wool Ref. CL6210 Very effective cleaning method. Leaves a small layer of solder on the tip preventing oxidation between cleaning and rewetting.
- Page 4 w w w.jbctools.com Compatible Handles For precision use Works with C210 Cartridge range For general use Works with C245 Cartridge range Precision Purpose Handle Ref. T210-A General Purpose Handle Ref. T245-A Blue Precision Handle Blue grip to quickly distinguish Ref. T210-PA from other handles Blue General Purpose Handle Blue grip to quickly distinguish...
- Page 5 B. For curved C210. www.jbctools.com/manager.html C. For C245. Manage and monitor as many stations as your PC can handle by using the JBC Manager. You can export data to another PC. Important It is essential to insert the cartridges as far as the mark for a proper connection.
- Page 6 Operation Process Control The JBC Exclusive Heating System Work Screen This revolutionary technology is able to recover tip temperature extremely quickly. This allows the user to work at a lower temperature. Fixed temp. 3 5 0 Displays a specific fixed temp.
- Page 7 Children must not play with the appliance. - Maintenance must not be carried out by children unless supervised. - Replace any defective or damaged pieces. Use original JBC spare parts only. - Repairs should only be performed by a JBC authorized technical service.
-
Page 8: Specifications
CD-9BD 100V 50/60Hz. Input fuse: 2A. Output: 23,5V. Control Unit model: CD-9D - Weight: 2.6 Kg (5.7 lb) - Dimensions: 150 x 175 x 145 mm - Output Peak Power CD-BD: 130W - Temperature Range: 90-450°C (190°-840°F) (±5%) - Idle Temp. Stability (still air): ±1.5 ºC / ±3 ºF - Tip to ground resistance: <2 ohms... - Page 9 Sponge Manual ....1 unidad Lana de latón ..1 unidad Esponja ....1 unidad Ref. 0014621 Ref. CL6210 Ref. S0354 w w w.jbctools.com Interruptor de red Fusible Entrada de Red Conector USB-B Conexión Equipotencial Compact Soldering Station Ref. CD-BD...
- Page 10 w w w.jbctools.com Limpiador de puntas Soporte Ajustable Ajuste el soporte de la herramienta para adaptarlo a su posición de trabajo. Elija la opción que se ajuste mejor a sus necesidades y mejore la transferencia térmica de la punta. Protector anti-salpicaduras Brass Wool Lana de latón Ref.
- Page 11 w w w.jbctools.com Mangos compatibles Para uso de precisión Funciona con la gama de cartuchos C210 Para uso general Precision Purpose Handle · Mango para propósitos de precisión Funciona con la gama de cartuchos C245 Ref. T210-A General Purpose Handle · Mango para propósitos generales Ref.
- Page 12 B. Para los curvados C210. www.jbctools.com/manager.html C. Para cartuchos C245. Gestione y monitorice tantas estaciones como su ordenador permita utilizando el JBC Manager (Gestor JBC). Puede exportar los datos a otros PCs. Importante Es imprescindible insertar los cartuchos hasta la marca para una conexión correcta.
- Page 13 Funcionamiento Control del proceso El Exclusivo Sistema Calefactor de JBC Pantalla de trabajo Esta tecnología revolucionaria es capaz de recuperar la temperatura extremadamente rápido. Se muestra cuando se fija una Esto permite al usurio trabajar con temperaturas más bajas.
- Page 14 - Los niños no deberán realizar tareas de mantenimiento sin supervisión. - Cambie cualquier pieza defectuosa o dañada. Utilice solamente recambios originales de JBC. - Cualquier reparación sólo podrá ser realizado por un servicio técnico oficial JBC.
- Page 15 CD-9BD 100V 50/60Hz. Fusible de entrada: 2A. Salida: 23,5V. Unidad de Control: CD-9D - Peso: 2.6 Kg (5.7 lb) - Dimensiones: 150 x 175 x 145 mm - Potencia máxima CD-BD: 130W - Rango de temperatura: 90-450 °C (190-840 °F) (±5%) - Estabilidad de temperatura en reposo: ±1.5 ºC (±3 ºF) - Resistencia punta a tierra: <2 ohms...
-
Page 16: Table Of Contents
Insulator Handle Soft Wärmeisoliertes Handstück Ref. T245-C Brass Wool Sponge Handbuch ....1 Einheit Messingwolle ..1 Einheit Schwamm ....1 Einheit Ref. 0014621 Ref. CL6210 Ref. S0354 w w w.jbctools.com Hauptschalter Sicherung Netzsteckdose USB-B-Anschluss Potenzialausgleichsbuchse Compact Soldering Station Ref. CD-BD... -
Page 17: Ref. Cd-1D (120V) Cd-2D (230V) Cd-9D (100V)
w w w.jbctools.com Spitzenreinigungssystem Verstellbare Ablage Stellen Sie die Werkzeugablage passend auf Ihre Arbeitsposition ein. Wählen Sie die Option aus, die am besten Ihre Reinigungsbedürfnisse erfüllt. Spritzschutz Brass Wool Messingwolle Ref. CL6210 Sehr wirksame Reinigungsmethode. Lässt eine dünne Lotschicht auf der Spitze, wodurch die Oxidation zwischen Reinigung und Rückfeuchten vermieden wird. -
Page 18: Soft Thermal Insulator Handle Soft Wärmeisoliertes Handstück
w w w.jbctools.com Kompatible Handstücke Für Präzisionsanwendungen C210 Kartuschensortiment Für allgemeine Anwendungen Precision Purpose Handle · Präzisions-Handstück C245 Kartuschensortiment Ref. T210-A General Purpose Handle · Handstück Ref. T245-A Blue Precision Handle · Präzisions-Handstück blauer Griff Ref. T210-PA Blue General Purpose Handle · Handstück blauer Griff Ref. -
Page 19: Kartuschen
B. Für abgeschrägte C210. www.jbctools.com/manager.html aus dem Abzieher nehmen. C. Für C245. Verwalten und überwachen Sie mit dem JBC Manager an einen PC angeschlossene Stationen: Wichtig Es ist wichtig, die Kartuschen für eine korrekte Verbindung genau bis zur Markierung einzustecken. jede JBC... -
Page 20: Prozess-Steuerung
Betrieb Prozess-Steuerung Das exklusive Heizsystem von JBC Arbeitsbildschirm Diese revolutionäre Technik ist dazu in der Lage, außerordentlich schnell die Spitzentemperatur zu Zeigt eine spezifische erreichen. Dies ermöglicht es dem Benutzer, mit einer niedrigeren Temperatur zu arbeiten. Fixed temp. - Page 21 Risiken gegeben worden ist. Kinder dürfen mit dem Gerät nicht spielen. - Wartung darf nicht von Kindern durchgeführt werden, wenn sie hierbei nicht beaufsichtigt werden. - Jedes defekte oder schadhafte Teil austauschen. Nur Original-Ersatzteile von JBC verwenden. - Reparaturen dürfen nur von dem Vertragskundendienst von JBC durchgeführt werden.
- Page 22 CD-9BD 100V 50/60Hz. Eingangssicherung: 2A. Ausgang: 23,5V. Steuereinheit Modell: CD-9D - Gesamtgewicht des Geräts: 2.6 Kg (5.7 lb) - Abmessungen: 150 x 175 x 145 mm - Spitzenausgangsleistung: CD-BD: 130W - Temperaturauswahl: 90-450 °C (190-840 °F) (±5%) - Idle Temp. Stabilität (noch Luft): ±1.5 ºC (±3 ºF) - Spitze-Erde-Widerstand: <2 ohms...
-
Page 23: Ref. C245903 (X1) C245741 (X1)
可调式支架: Ref. CD-1D (120V) Ref. T245-C 智能热管理 CD-2D (230V) CD-9D (100V) 快捷烙铁头更换器 操作控制 焊嘴清洁系统 电源线 ............1 件 烙铁头............2 件 Ref. 0009417 (100V/120V) Ref. C245903 (x1) 0009401 (230V) C245741 (x1) 柔软隔热手柄 Ref. T245-C 铜丝球 ......1 件 海绵 ....... 1 件 说明书 ......1 件 Ref. CL6210 Ref. S0354 Ref. 0014621 w w w.jbc tools.com 主开关 保险丝 电源插座 USB-B 接口 电位连接 Compact Soldering Station Ref. CD-BD... - Page 24 w w w.jbctools.com 可调式支架 焊嘴清洁系统 调节工具支架，满足工作位置需求。 选择最适合您的焊接清洁需求的选择。 防溅罩 铜丝球 Ref. CL6210 有效清洁方法。 在清洁后到下次焊接前对焊嘴加锡保 养，以防焊嘴氧化。 其他防溅罩选项（不包括）: 金属刷 不锈钢丝球 Ref. CL6220 Ref. CL6205 如果使用得当， 为焊嘴提供更深层的 可提供更彻底的清洁。 清洁 集线器 擦板 将电线放置在集线器上，避免工作位置受到电线干扰。 海绵 Ref. S0354 最温和的清洁方法。 工作时用蒸馏水润湿海绵避免焊嘴磨损。 敲击 擦拭 轻轻敲击除去多余的残锡。 使用槽口擦拭任何残留的锡粒。...
- Page 25 w w w.jbctools.com 兼容手柄 用于精确操作 与 C210 烙铁头系列兼容 普通用途 精确用途手柄 与 C245 烙铁头系列兼容 Ref.T210-A 普通用途手柄 Ref.T245-A 蓝色精确手柄 蓝色手柄可快速与其他手柄区分开来 Ref.T210-PA 更高要求 蓝色普通用途手柄 蓝色手柄可快速与其他手柄区分开来 Ref.T245-PA 重要:仅与 C245 焊头兼容于 CD 台。 高精度焊接工作需要持续的高导热。 它们提供良好的隔热条件，其中还有一个螺丝固定住烙铁头 以防止打滑。 普通用途HD手柄 普通用途HD手柄，带3米电线 Ref.T470-A Ref.T470-SA 防滑手柄 Ref.T245-B 防滑柔软触感 三叶型手柄 Ref.T470-ZA 更好地握持工具。...
- Page 26 快速烙铁头更换器 USB 接口 节省时间，安全更换烙铁头，主机无需断电。 自我们官网下载最新软件，确保您的焊台处于最佳状态。 JBC 更新程序 (JBC Updater) 1. 移除 2. 插入 3. 固定 www.jbctools.com/software.html 通过USB接口更新软件。 USB AB 连接线 JBC Updater 将手柄放置在插拔座上，拔 将手柄置在新烙铁头顶端， 使用孔洞来固定烙铁头* ，操 出烙铁头。 轻轻下压。 作如下 ： A. 直线 C210. JBC 管理员 (JBC Manager) B. 弯曲 C210.
- Page 27 操作 流程控制 JBC 专属加热系统 工作屏 显示特定固定温度 Fixed temp. 3 5 0 革命性技术， 可以令烙铁头温度快速回升。 这意味着用户可以在较低温度下操作，并提高焊接质量。 Levels ºC 2 7 0 3 5 0 4 0 0 显示已选温度等级 之后，烙铁头温度在睡眠和休眠模式下降低， 可令其寿命延长五倍。 Selected temp. 3 5 0 固定温度 工作屏提供工具 1. 工作...
- Page 28 - 电源线必须插入核准的电源。 确保使用前妥善接地。 拔掉电源时握住插头，而不是电线。 确保主机可以保持探测到工具状态。 - 请勿在带电部件上操作。 - 储存前，保持烙铁头清洁并加锡保养以防 - 该工具在不使用时应放置在支架上，以激活休眠模式。 氧化。 生锈或航脏的表面会减少传递到焊点的热 烙铁头，金属部分和支架即使在焊台被切断电源时仍旧是热的。 量。 小心轻放， 包括调整支架位置时。 - 定期检查电线和管子。 - 设备开着时， 切勿无人看管。 - 按如下图示更换熔断保险丝： - 请勿覆盖通风口。 热量可引起易燃物品引燃。 1. 推动黑色盖子取下保险丝。 如有必要可使 2. 将新的保险丝放入保险丝盒，并将其放入 用工具。 工作台。 - 使用 “无残渣” 类锡丝，避免与皮肤或眼睛接触，以防刺激。 - 小心焊接时产生的烟雾。 - 保持工作场所干净整洁。 操作时，为避免造成人身伤害， 请穿戴适当的防护眼镜和手套。 - 残锡液易引起灼伤， 请小心处理。 - 本产品允许八岁以上儿童，肢体，感官或心智有残缺的人士，以及缺乏经验的人士使用， 但必须提供必要的监护及指导，并且了解本产品可能涉及的危险。 切勿让儿童把玩。 - 没有监管，儿童不得对本产品进行维护。 - 更换任何受损的元件。 仅使用JBC原装配件。 - 修理必须由JBC专业技术服务人员进行。...
- Page 29 技术规格 CD-1BD 120V 50/60Hz. 输入保险丝: 2A. 输出: 23,5V. 主机款式: CD-1D CD-2BD 230V 50/60Hz. 输入保险丝: 1A. 输出: 23,5V. 主机款式: CD-2D CD-9BD 100V 50/60Hz. 输入保险丝: 2A. 输出: 23,5V. 主机款式: CD-9D - 重量: 2.6 Kg (5.7 lb) - 尺寸: 150 x 175 x 145 mm - 最高输出功率 CD-BD: 130W - 温度范围: 90-450°C (190°-840°F) (±5%) - 空置温度稳定性 (静止空气): ±1.5 ºC / ±3 ºF - 焊接接地电阻: <2 ohms - 焊接接地电压: <2mV RMS - 工作室温: 10-40 ºC / 50-104 ºF - USB 连接焊台-PC 符合CE标准 防静电 “趋肤效应” 保护外壳 Exploded View Despiece Explosionszeichnung 分解图...
- Page 30 w w w.jbctools.com...
- Page 31 Warranty Garantía Garantie JBC’s 2 year warranty covers Esta garantía de 2 años cubre Die 2-Jahres-Garantie von JBC this equipment against all este equipo contra cualquier ersteckt sich auf das Gerät bei manufacturing defects, including defecto de fabricación, Herstellungsfehlern, einschließlich the replacement of defective incluyendo la sustitución de partes...
