Summary of Contents for Keysight U1271A
- Page 1 Keysight U1271A/U1272A Handheld Digital Multimeter Quick Start Guide...
- Page 3 One K-type thermocouple lead kit ✔ Four 1.5 V AAA alkaline batteries ✔ Printed copy of the U1271A/U1272A Quick Start Guide ✔ Printed copy of the Certificate of Calibration If any item is missing or damaged, keep the shipping materials and contact the nearest Keysight Sales Office.
-
Page 4: Install The Batteries
Your multimeter is capable of remote data logging. To use this NO TE feature, you will need an IR-USB cable (U1173A, purchased separately) and the Keysight GUI Data Logger Software (down- loadable from www.keysight.com/find/hhTechLib). U1271A/U1272A Quick Start Guide... -

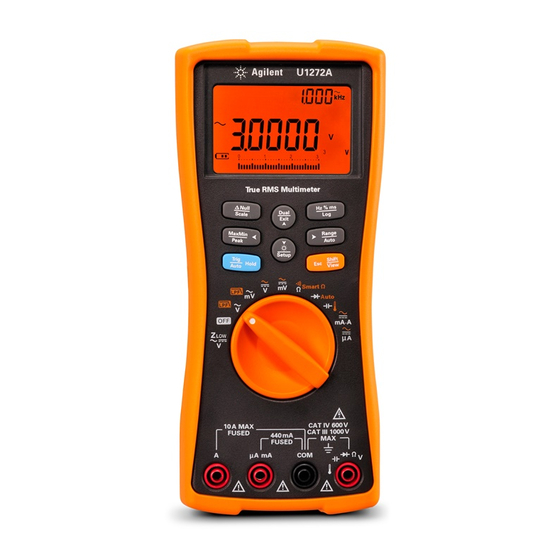

Page 5: The Multimeter At A Glance
U1271A/U1272A Handheld Digital Multimeter The Multimeter at a Glance The Multimeter at a Glance Display screen Keypad Rotary switch Input terminals Test lead/probe holders IR communication port Battery access cover Tilt stand U1271A/U1272A Quick Start Guide... -
Page 6: Understanding The Rotary Switch
Diode/(Auto-diode, U1272A only) Auto Capacitance/Temperature AC, DC, or (AC+DC mA and A, U1272A only) AC, DC, or (AC+DC μA, U1272A only) AC/DC V check for signal identification (U1271A only) Qik-V (low input impedance) AC/DC V for checking ghost voltages (U1272A only) -
Page 7: Understanding The Keypad
U1271A/U1272A Handheld Digital Multimeter Understanding the Keypad Understanding the Keypad Key response when pressed for: Legend Less than 1 second More than 1 second Sets the Scale mode for Sets the Null/Relative the specified ratio and mode. unit display. Starts and stops the Starts and stops the MaxMin recording. -
Page 8: Understanding The Input Terminals
U1271A/U1272A Handheld Digital Multimeter Understanding the Input Terminals Understanding the Input Terminals Ensure that the terminal connections are correct for that WA RN ING particular measurement function before starting any measurement. To avoid damage to the device, do not exceed the input limit. - Page 9 U1271A/U1272A Handheld Digital Multimeter Performing Measurements and Tests Performing Measurements and Tests Voltage measurements The figure below highlights the primary functions allowing voltage measurements in your multimeter. U1271A U1272A Set up your multimeter as shown in the figure below to per- form voltage measurements.
- Page 10 U1271A/U1272A Handheld Digital Multimeter Performing Measurements and Tests 1 Press for more than 1 second to enter the multimeter’s Setup setup menu. 2 Press until is shown on the secondary display. Dual 3 Press to enable the Filter. Exit Setup Refer to the table below for the respective firmware ver- sions.
- Page 11 U1271A/U1272A Handheld Digital Multimeter Performing Measurements and Tests measurements (U1272A only): Rotate the rotary switch’s position to to enable low impedance mea- surements. • Use the Z (low input impedance) function to detect ghost or induced voltages. • Ghost voltages can be caused by capacitive coupling between energized wiring and adjacent unused wiring.
-
Page 12: Resistance Measurements
U1271A/U1272A Handheld Digital Multimeter Performing Measurements and Tests Resistance measurements Set up your multimeter as shown in the figure below to per- form resistance measurements. Smart Smart Ω measurements (U1272A only): While performing resistance mea- surements, press until is shown on the display to enable the Smart Ω... -
Page 13: Continuity Tests
U1271A/U1272A Handheld Digital Multimeter Performing Measurements and Tests Continuity tests Set up your multimeter as shown in the figure below to per- form continuity tests. Press to switch to the continuity test function ( is shown on the display). You can set the beeper to sound and the backlight to flash as a... -
Page 14: Diode Tests
U1271A/U1272A Handheld Digital Multimeter Performing Measurements and Tests Diode tests Set up your multimeter as shown in the figure below to per- form diode tests. Auto Auto-diode tests (U1272A only): Press until is shown on the display to use the auto diode function. -
Page 15: Capacitance Measurements
U1271A/U1272A Handheld Digital Multimeter Performing Measurements and Tests Capacitance measurements Set up your multimeter as shown in the figure below to per- form capacitance measurements. is shown on the bottom left of the display when the capaci- NO TE tor is charging, and is shown when the capacitor is dis- charging. -
Page 16: Temperature Measurements
U1271A/U1272A Handheld Digital Multimeter Performing Measurements and Tests Temperature measurements Set up your multimeter as shown in the figure below to per- form temperature measurements. Do not connect the thermocouple to electrically live WA RN ING circuits. Doing so will potentially cause fire or electric shock. -
Page 17: Current Measurements
U1271A/U1272A Handheld Digital Multimeter Performing Measurements and Tests Current measurements Set up your multimeter as shown in the figure below to per- form current measurements. Press to switch between AC, DC, AC+DC, or % scale current measurements. When mea- suring DC current from a mixed signal in DC measurement mode, ensure that the Filter ( ) is enabled. - Page 18 • China Call Center: 800-810-0189 • Europe Call Center: 31-20-547-2111 • Japan Call Center: (81) 426-56-7832 For other countries, contact your country’s Keysight support organization. A list of contact information for other countries is available on the Keysight Web site: www.keysight.com/find/assist Safety Notices...
-
Page 19: Guide De Mise En Route
Un ensemble de câbles thermocouples de type K ✔ Quatre batteries alcalines AAA de 1,5 V ✔ Un exemplaire imprimé du U1271A/U1272A Guide de mise en route ✔ Un exemplaire imprimé du certificat d’étalonnage Au cas où un article serait manquant ou endommagé, conservez le matériel livré... -
Page 20: Installation Des Batteries
• Plages 30 Ω et 300 MΩ pour les mesures de résistance • Mesures dBm et dBV avec impédance sélectionnable • Journalisation des données jusqu’à 10 000 mémoires Le modèle U1271A se différencie par la fonction suivante : • Tests Qik-V Installation des batteries Le multimètre est alimenté... -
Page 21: Brève Présentation Du Multimètre
U1271A/U1272A Multimètres numériques portables Brève présentation du multimètre Brève présentation du multimètre Écran Pavé numérique Commutateur rotatif Bornes d’entrée Câble de test/porte-sondes Port de communication infrarouge Capot du compartiment de batterie Socle inclinable Guide de mise en route U1271A/U1272A... -
Page 22: Présentation Du Commutateur Rotatif
CA, CC ou (mA et A CA+CC, U1272A uniquement) CA, CC ou (μA CA+CC U1272A uniquement) Vérification V CA/CC pour identification de signal Qik-V (U1271A uniquement) V CA/CC Z (faible impédance d’entrée) pour vérifi- cation des tensions fantômes (U1272A uniquement) Guide de mise en route U1271A/U1272A... -
Page 23: Présentation Du Pavé Numérique
Définit une plage Active la classification manuelle. automatique. Bascule entre les fonctions normales et Ouvre le menu Log celles décalées (icônes Review. imprimées en orange). Guide de mise en route U1271A/U1272A... -
Page 24: Présentation Des Bornes D'entrée
Qik-V 1 000 Veff 1 000 Veff pour court-circuit <0,3 A Smart Auto Fusible 11 A/1 000 V 30 kA à réaction rapide Fusible 440 mA/1 000 V 30 kA à réaction rapide Guide de mise en route U1271A/U1272A... - Page 25 Configurez le multimètre comme indiqué à la figure ci-dessous pour réaliser des mesures de tension. Lorsqu'une tension continue est mesurée à partir d'un signal mixte en mode de mesure CC, veillez à ce que le filtre ( ) soit activé. Guide de mise en route U1271A/U1272A...
- Page 26 • Utilisez la fonction de filtre passe-bas (« LPF ») pour améliorer la mesure sur les fréquences de sinus composites qui sont généralement générées par les onduleurs et les transmissions de moteur à fréquence variable. Guide de mise en route U1271A/U1272A...
- Page 27 • Utilisez cette fonction comme référence pour déterminer si le signal mesuré est un signal CA ou CC, puis sélectionnez la fonction de mesure de tension appropriée en mettant le commutateur rotatif sur la position appropriée (CA ou CC). Guide de mise en route U1271A/U1272A...
-
Page 28: Mesures De Résistance
à polarisation est indiquée sur l’affichage secondaire. Si la tension CC du rhéostat est supérieure à +1,25 V, apparaît sur l’affichage secondaire. Guide de mise en route U1271A/U1272A... -
Page 29: Tests De Continuité
R em arq ue intermittents et circuits ouverts dont la durée peut être aussi courte qu’une milliseconde. En cas de bref court-circuit ou circuit ouvert, le multimètre émet un court signal sonore et clignotement. Guide de mise en route U1271A/U1272A... -
Page 30: Tests De Diode
• apparaît brièvement sur l’affichage secondaire avec un bip court lorsqu’il est établi que·la diode est en bon état. s’affiche si la diode est en dehors des valeurs seuils. Guide de mise en route U1271A/U1272A... -
Page 31: Mesures De Capacitance
Configurez le multimètre comme indiqué à la figure ci-dessous pour réaliser des mesures de capacitance. apparaît dans la partie inférieure gauche de l’affichage R em arq ue lorsque le condensateur est en cours de chargement, et s’affiche lorsque le condensateur se décharge. Guide de mise en route U1271A/U1272A... -
Page 32: Mesures De Température
AVERTISSEME NT tension. Vous risqueriez de provoquer un incendie ou choc électrique. Le multimètre utilise une sonde de température de type R em arq ue K (paramètre par défaut) pour la mesure des températures. Guide de mise en route U1271A/U1272A... -
Page 33: Mesures De Courant
Configurez la borne d’entrée positive sur la borne pour les courants d’une tension inférieure à 440 mA, et sur la borne pour les courants d’une tension supérieure à 440 mA. LOAD Guide de mise en route U1271A/U1272A... - Page 34 • Centre d’appel en Europe : 31-20-547-2111 • Centre d’appel au Japon : (81) 426-56-7832 Pour les autres pays, contactez le centre d’assistance Keysight de votre pays. Une liste des informations de contact pour les autres pays est disponible sur le site Web Keysight : www.keysight.com/find/assist...
- Page 35 Versandmaterial auf und kontaktieren Sie die nächstgelegene Keysight Geschäftsstelle. Die Beschreibungen und Anweisungen in diesem Handbuch HIN WEIS gelten für U1271A und U1272A Digitale Handmultimeter. In allen Abbildungen wird das Modell U1272A dargestellt. Alle zugehörigen Dokumente und die Software können unter www.keysight.com/find/hhTechLib...
-
Page 36: Einlegen Der Batterien
Position. Das Multimeter verfügt über eine Remote-Funktion zur Datenprotokollierung. HIN WEIS Um diese Funktion zu nutzen, benötigen Sie ein IR-USB-Kabel (U1173A, separat erhältlich) und die Keysight GUI Data Logger Software (als Download verfügbar unter www.keysight.com/find/hhTechLib). U1271A/U1272A Schnellstarthandbuch... -
Page 37: Das Multimeter Auf Einen Blick
U1271A/U1272A Digitale Handmultimeter Das Multimeter auf einen Blick Das Multimeter auf einen Blick Bildschirm Tastatur Drehregler Eingangsanschlüsse Testleitungs-/Sondenhalter IR-Kommunikationsanschluss Batterieabdeckung Neigungsständer U1271A/U1272A Schnellstarthandbuch... -
Page 38: Der Drehregler
Gleichstrom mA und A, nur für U1272A) Wechselstrom, Gleichstrom oder (Wechselstrom + Gleichstrom μA, nur für U1272A) Wechselstrom/Gleichstrom V-Test zur Qik-V Signalidentifikation (nur für U1271A) (mit niedriger Eingangsimpedanz) Wechsel- strom/Gleichstrom V zur Prüfung von Ghost-Spannun- gen (nur für U1272A) U1271A/U1272A Schnellstarthandbuch... -
Page 39: Die Tastatur
U1271A/U1272A Digitale Handmultimeter Die Tastatur Die Tastatur Reaktion, wenn Taste Legende weniger als 1 Sekunde mehr als 1 Sekunde gedrückt wird gedrückt wird Stellt den Modus Scale Stellt den Modus für die spezifische Null/Relative ein. Verhältnis- und Einheitsanzeige ein. Startet und beendet die Startet und beendet die Aufzeichnung von MaxMin. -
Page 40: Die Eingangsanschlüsse
U1271A/U1272A Digitale Handmultimeter Die Eingangsanschlüsse Die Eingangsanschlüsse Stellen Sie vor jeder Messung sicher, dass Sie die WARNUNG richtigen Anschlüsse verwenden. Um eine Beschädigung des Geräts zu vermeiden, überschreiten Sie nicht die Eingangsbeschränkung. Reglerposition Eingangsanschlüsse Überspannungsschutz Qik-V 1000 Vrms 1000 Vrms für Kurzschluss <0,3 A... -
Page 41: Durchführen Von Messungen Und Tests
U1271A/U1272A Digitale Handmultimeter Durchführen von Messungen und Tests Durchführen von Messungen und Tests Spannungsmessungen Die nachfolgende Abbildung zeigt die Hauptfunktionen für Spannungsmessungen mit dem Multimeter. U1271A U1272A Stellen Sie das Multimeter wie in der nachfolgenden Abbildung gezeigt ein, um Spannungsmessungen durchzuführen. - Page 42 U1271A/U1272A Digitale Handmultimeter Durchführen von Messungen und Tests 1 Drücken Sie länger als 1 Sekunde auf , um in das Setup Setup-Menü des Multimeters zu wechseln. 2 Drücken Sie auf oder , bis der Sekundäranzeige angegeben wird. Dual 3 Drücken Sie auf oder , um den Filter zu aktivieren.
- Page 43 Ghost- oder induzierte Spannungen zu ermitteln. • Ghost-Spannungen können durch kapazitive Kopplung zwischen den stromführenden Leitungen und den angrenzenden freien Leitungen verursacht werden. Qik-V-Test (nur für U1271A): Drehen Sie den Drehregler auf die Position , um die Qik-V-Funktion Qik-V zu ermöglichen.
- Page 44 U1271A/U1272A Digitale Handmultimeter Durchführen von Messungen und Tests Widerstandsmessungen Stellen Sie das Multimeter wie in der nachfolgenden Abbildung gezeigt ein, um Widerstandsmessungen durchzuführen. Smart Smart Ω-Messungen (nur für U1272A): Drücken Sie während einer Widerstandsmessung auf angezeigt wird, um die Funktion Smart Ω zu aktivieren.
- Page 45 U1271A/U1272A Digitale Handmultimeter Durchführen von Messungen und Tests Durchgangstests Stellen Sie das Multimeter wie in der nachfolgenden Abbildung gezeigt ein, um Durchgangstests durchzuführen. Drücken Sie , um die Durchgangstestfunktion zu aktivieren ( wird in der Anzeige angezeigt). Sie können festlegen, dass als Durchgangsanzeige ein Signal ertönt und die Hintergrundbeleuchtung blinkt, unabhängig...
- Page 46 U1271A/U1272A Digitale Handmultimeter Durchführen von Messungen und Tests Diodentests Stellen Sie das Multimeter wie in der nachfolgenden Abbildung gezeigt ein, um Diodenmessungen durchzuführen. Auto Auto-Diodentests (nur für U1272A): Drücken Sie angezeigt wird, um die Auto-Diodenfunktion zu verwenden. • Die Auto-Diodenfunktion prüft parallel sowohl die Vorwärtsspannungs- als auch die Sperrvorspannungsrichtungen...
- Page 47 U1271A/U1272A Digitale Handmultimeter Durchführen von Messungen und Tests Kapazitätsmessungen Stellen Sie das Multimeter wie in der nachfolgenden Abbildung gezeigt ein, um Kapazitätsmessungen durchzuführen. wird in der Anzeige unten links eingeblendet, wenn der HIN WEIS Kondensator aufgeladen wird. wird angezeigt, wenn der Kondensator entladen wird.
- Page 48 U1271A/U1272A Digitale Handmultimeter Durchführen von Messungen und Tests Temperaturmessungen Stellen Sie das Multimeter wie in der nachfolgenden Abbildung gezeigt ein, um Temperaturmessungen durchzuführen. Schließen Sie das Thermoelement nicht an unter WARNUNG Spannung stehende Stromkreise an. Dies kann möglicherweise zu Feuer oder einem Stromschlag führen.
- Page 49 U1271A/U1272A Digitale Handmultimeter Durchführen von Messungen und Tests Stromstärkenmessungen Stellen Sie das Multimeter wie in der nachfolgenden Abbildung gezeigt ein, um Stromstärkenmessungen durchzuführen. Drücken Sie , um zwischen Stromstärkenmessungen für Wechselstrom, Gleichstrom, Wechselstrom + Gleichstrom oder %-Skala zu wechseln. Vergewissern Sie sich beim Messen des Gleichstroms in...
- Page 50 • Callcenter Kanada: 877-894-4414 • Callcenter China: 800-810-0189 • Callcenter Europa: 31-20-547-2111 • Callcenter Japan: (81) 426-56-7832 Wenden Sie sich für andere Länder an Ihre regionale Keysight Supportorganisation. Eine Liste mit Kontaktinformationen für andere Länder ist auf der Keysight Website verfügbar: www.keysight.com/find/assist...
-
Page 51: Guida Rapida
Un kit di puntali tipo K termocoppia ✔ Quattro 1,5 V batterie alcaline AAA ✔ Una copia stampata della guida rapida di U1271A/U1272A ✔ Una copia stampata del Certificato di Calibrazione In caso di componenti mancanti o danneggiati, conservare I materiali della spedizione e contattare il più... -
Page 52: Installazione Delle Batterie
Il tuo multimetro è in grado di registrare dati a distanza. Per NO TA utilizzare questa funzionalità, è necessario fornirsi di un cavo USB-IR (U1173A, da acquistare separatamente) e del software Keysight GUI Data Logger (disponibile per il download sul sito www.keysight.com/find/hhTechLib). U1271A/U1272A Guida rapida... -
Page 53: Il Multimetro A Prima Vista
U1271A/U1272A Multimetro digitale palmare Il Multimetro a prima vista Il Multimetro a prima vista Schermo di visualizzazione Tastiera Selettore rotante Terminali di ingresso Alloggiamenti dei puntali/ sonde di misurazione Porta di comunicazione IR Coperchio di accesso alla batteria Supporto inclinabile... -
Page 54: Comprensione Del Selettore Rotante
U1271A/U1272A Multimetro digitale palmare Comprensione del Selettore Rotante Comprensione del Selettore Rotante U1271A U1272A Premere per passare dalle funzioni estese a quelle NO TA regolari. Didascalia Descrizione AC V con Filtro di trasmissione a bassa frequenza AC mV con Filtro di trasmissione a bassa frequenza... -
Page 55: Comprensione Della Tastiera
U1271A/U1272A Multimetro digitale palmare Comprensione della tastiera Comprensione della tastiera Tasto di risposta quando viene premuto per: Didascalia Meno di 1 secondo Piu' di un secondo Imposta la modalità di Scala per il rapporto Imposta la modalità specificato e la Null/Relative. -
Page 56: Comprensione Dei Terminali Di Ingresso
U1271A/U1272A Multimetro digitale palmare Comprensione dei Terminali di ingresso Comprensione dei Terminali di ingresso Prima di eseguire qualsiasi misurazione, assicurarsi che ATTENZIONE i collegamenti terminali siano corretti per quella particolare funzione di misurazione. Per evitare di danneggiare il dispositivo, non eccedere il limite di input. - Page 57 U1271A/U1272A Multimetro digitale palmare Effettuare le Misurazioni e I Test Effettuare le Misurazioni e I Test Misurazioni di tensione La figura sottostante mette in evidenza le funzioni primarie che consentono di effettuare le misurazioni di tensione nel vostro multimetro. U1271A...
- Page 58 U1271A/U1272A Multimetro digitale palmare Effettuare le Misurazioni e I Test 1 Premere per più di un secondo per accedere al menu di Setup impostazione del multimetro. 2 Premere finché è visualizzato sul display secondario. Dual 3 Premere per attivare il filtro.
- Page 59 U1271A/U1272A Multimetro digitale palmare Effettuare le Misurazioni e I Test misurazioni (solo per U1272A): Ruotare la posizione del selettore fino a per consentire misurazioni a bassa impedenza. • Utilizzare la funzione Z (impendenza d’ingresso bassa) per rilevare tensioni ghost o indotte.
-
Page 60: Misurazioni Di Resistenza
U1271A/U1272A Multimetro digitale palmare Effettuare le Misurazioni e I Test Misurazioni di resistenza Per effettuare misurazioni di resistenza, imposta il multimetro come mostrato nella figura seguente. Smart Misurazioni Ω Smart (solo per U1272A): Per attivare la funzione Smart Ω, durante l'esecuzione di misurazioni... -
Page 61: Continuità Test
U1271A/U1272A Multimetro digitale palmare Effettuare le Misurazioni e I Test Continuità test Per eseguire il test di continuità imposta il multimetro come mostrato nella figura seguente. Premere per passare alla funzione test di continuità ( viene visualizzato sul display). È possibile impostare il segnalatore acustico e luminoso poste- riore affinché... -
Page 62: Test Del Diodo
U1271A/U1272A Multimetro digitale palmare Effettuare le Misurazioni e I Test Test del diodo Per effettuare I test del diodo, imposta il multimetro come mostrato nella figura qui sotto. Auto Auto-test del diodo (solo per U1272A). Per utilizzare la funzione di Auto-diodo, premere finché... - Page 63 U1271A/U1272A Multimetro digitale palmare Effettuare le Misurazioni e I Test Misurazioni di capacita' Per eseguire misurazioni di capacita', imposta il multimetro come mostrato nella figura seguente. viene visualizzato in basso a sinistra del display quando il NO TA condensatore è in carica, e viene visualizzato quando il condensatore non è...
-
Page 64: Misurazioni Della Temperatura
U1271A/U1272A Multimetro digitale palmare Effettuare le Misurazioni e I Test Misurazioni della temperatura Per effettuare misurazioni di temperatura, imposta il multimetro come mostrato nella figura seguente. Non collegare la termocoppia a circuiti sotto tensione. ATTENZIONE Questo potrebbe causare incendi o scosse elettriche. -
Page 65: Misurazioni Di Corrente
U1271A/U1272A Multimetro digitale palmare Effettuare le Misurazioni e I Test Misurazioni di corrente Per effettuare misurazioni di corrente, imposta il multimetro come mostrato nella figura seguente. Premere scegliere tra CA, CC, CA+CC o scala %. Prima di misurare la corrente CC di un segnale misto in modalità di misurazione CC, controllare che il filtro sia ( ) attivo. - Page 66 • Cina Call Center: 800-810-0189 • Europa Call Center: 31-20-547-2111 • Giappone Call Center: (81) 426-56-7832 Per altri paesi, contattare l'agenzia di assistenza Keysight del vostro paese. Un elenco dei contatti per gli altri paesi è disponibile sul sito web di Key- sight: www.keysight.com/find/assist...
-
Page 67: Guía De Inicio Rápido
Un kit de cables para termocupla tipo K ✔ Cuatro pilas alcalinas AAA 1.5 V ✔ Copia impresa de la Guía de inicio rápido de U1271A/U1272A ✔ Copia impresa del Certificado de calibración Si falta algo o hay algo dañado, guarde los elementos que recibió... -
Page 68: Instalación De Las Pilas
Su multímetro tiene capacidad de registro de datos remoto. NO TA Para usar esta función, necesita un cable IR-USB (U1173A, adquirido por separado) y el Software Keysight GUI Data Log- ger (descargable en www.keysight.com/find/hhTechLib). Guía de inicio rápido del U1271A/U1272A... -
Page 69: El Multímetro De Un Vistazo
El multímetro de un vistazo El multímetro de un vistazo Pantalla Teclado Interruptor giratorio Terminales de entrada Sujetadores para cables/ sondas de prueba Puerto de comunicación IR Cubierta de la batería Base de inclinación Guía de inicio rápido del U1271A/U1272A... -
Page 70: El Interruptor Giratorio
CA, CC, o (CA+CC mA y A, U1272A solamente) CA, CC, o (CA+CC μA, U1272A solamente) Verificación de CA/CC V para identificar señal Qik-V (U1271A solamente) (impedancia de entrada baja) CA/CC V para veri- ficar voltaje fantasma (U1272A solamente) Guía de inicio rápido del U1271A/U1272A... - Page 71 Establece un rango manual. Activa rangos automáticos. Cambia entre las funciones Entra en el menú de regulares y alternadas revisión del registro. (íconos de color naranja). Guía de inicio rápido del U1271A/U1272A...
-
Page 72: Los Terminales De Entrada
Qik-V 1000 Vrms 1000 Vrms para corto circuito <0.3 A Smart Auto Fusible de acción rápida de 11 A/1000 V, 30 kA Fusible de acción rápida de 440 mA/1000 V, 30 kA Guía de inicio rápido del U1271A/U1272A... - Page 73 Configure su multímetro como se muestra en la siguiente figura para realizar mediciones de voltaje. Al medir voltaje de CC de una señal mixta en modo de medición de CC, asegúrese de que el filtro ( ) esté activado. Guía de inicio rápido del U1271A/U1272A...
- Page 74 • El paso de la señal medida a través de un LPF ayuda a bloquear voltajes no deseados, como ruido electrónico. • Use la función LPF para mejorar la medición de ondas senoidales compuestas típicamente generadas por inversores y accionadores motorizados de frecuencia variable. Guía de inicio rápido del U1271A/U1272A...
- Page 75 • Use esta función como referencia para determinar si la señal medida es CA o CC, y luego seleccione la función adecuada de medición de voltaje girando el interruptor rotatorio a la posición indicada (CA o CC). Guía de inicio rápido del U1271A/U1272A...
-
Page 76: Mediciones De Resistencia
CC de compensación o desvío se mostrará en la pantalla secundaria. Si el voltaje de CC del resistor es superior a +1.25 V, se mostrará en la pantalla secundaria. Guía de inicio rápido del U1271A/U1272A... -
Page 77: Pruebas De Continuidad
(closed) Smart La función de continuidad detecta cortos y abiertos intermitentes NO TA con duración de 1 ms. Un corto o abierto breve hará que el multímet- ro emita un pitido corto y parpadeo. Guía de inicio rápido del U1271A/U1272A... -
Page 78: Pruebas De Diodo
• aparecerá brevemente en la pantalla secundaria junto con un pitido corto si el diodo está en buenas condiciones. se muestra si el diodo está fuera de los límites. Guía de inicio rápido del U1271A/U1272A... -
Page 79: Mediciones De Capacitancia
Configure su multímetro como se muestra en la siguiente figura para realizar mediciones de capacitancia. aparece en la parte inferior izquierda de la pantalla cuando el NO TA capacitor se está cargando, y aparece cuando el capacitor se está descargando. Guía de inicio rápido del U1271A/U1272A... -
Page 80: Mediciones De Temperatura
No conecte la termocupla a circuitos con electricidad ADVERTENCIA viva. Si lo hace, existe un riesgo de incendio o choque eléctrico. El multímetro usa una sonda de temperatura tipo K (ajuste NO TA predeterminado) para medir la temperatura. Guía de inicio rápido del U1271A/U1272A... -
Page 81: Mediciones De Corriente
Use siempre la función, rango y terminales apropiados ADVERTENCIA para mediciones de corriente. Establezca el terminal de entrada positiva en el terminal para corrientes inferiores a 440 mA, y en el terminal para corrientes superiores a 440 mA. LOAD Guía de inicio rápido del U1271A/U1272A... - Page 82 • Atención al cliente en Japón: (81) 426-56-7832 Para otros países, póngase en contacto con la organización de soporte de Keysight de su país. En el sitio web de Keysight hay disponible una lista de contactos para información en otros países: www.keysight.com/find/assist...
- Page 83 一對紅色與黑色測試引線 ✔ 一對 4 mm 探針 ✔ 一個 K 式熱電偶導線套件 ✔ 四個 1.5 V AAA 鹼性電池 ✔ U1271A/U1272A 快速入門指南的紙本 ✔ 校正證書的紙本 如果有任何品項遺失或損毀，請保留包裝材料，並聯絡 最近的 Keysight 經銷處。 本指南的敘述與說明適用於 U1271A 與 U1272A 手提式數 附 註 位電表。 所有圖示均為 U1272A 機型。 您可以在 上下載所有相 www.keysight.com/find/hhTechLib 關文件與軟體。...
- Page 84 • 安裝電池 您的電表需使用四個 1.5V AAA 鹼性電池 ( 出貨時附贈 ) 將旋轉開關轉至 「OFF」 ，並從端子 取下測試引線。 拉起傾斜底座，使用尺寸正確的 Phillips 螺絲起子鬆開螺絲。 取下電池外蓋，仔細觀察極性標誌。 放入電池，蓋上電池外蓋，將螺絲 旋緊。 開啟電表 若要開啟電表，請將旋轉開關轉至任何其他位置。 您的電表具備記錄遠端資料的能力。若要使用此項功 附 註 能，您需要有一條 IR-USB 纜線 (U1173A，需另外購買 ) 以及 「Keysight GUI 資料記錄器軟體」 ( 可在 下載 )。 www.keysight.com/find/hhTechLib U1271A/U1272A 快速入門指南...
- Page 85 U1271A/U1272A 手提式數位電表 電表外觀 電表外觀 顯示螢幕 鍵盤 旋轉開關 輸入終端 測試引線 / 探針座 IR 通訊埠 電池倉蓋 傾斜底座 U1271A/U1272A 快速入門指南...
- Page 86 二極體 /( 自動二極體，僅 U1272A) Auto 電容 / 溫度 AC、DC 或 (AC+DC mA 與 A，僅 U1272A) AC、DC 或 (AC+DC μA，僅 U1272A) 用於訊號識別的 AC/DC V 檢查 ( 僅 U1271A) Qik-V 用於檢查寄生電壓的 Z ( 低輸入阻抗 ) AC/DC V ( 僅 U1272A) U1271A/U1272A 快速入門指南...
- Page 87 U1271A/U1272A 手提式數位電表 認識鍵盤 認識鍵盤 按住按鍵的不同時間所執行的功能： 圖例 小於 1 秒 超過 1 秒 針對特定比率與單位 設定零點 / 相對模式。 顯示，設定縮尺模式。 啟動與停止 MaxMin 啟動與停止峰值記錄。 記錄。 讀值穩定後，自動凍 凍結目前顯示的讀值。 結目前讀值。 結束保持測試、零點 在可用的雙重組合顯 測試、MaxMin 測試、 Dual Exit 示間切換。 峰值測試、頻率測試 與雙重顯示模式。 進入 / 結束電表的設 開啟 / 關閉背光。 定功能表。...
- Page 88 U1271A/U1272A 手提式數位電表 認識輸入終端 認識輸入終端 在進行任何量測前，請先確定特定量測功能的終端 警 告 連接正確。為避免損壞此裝置，請勿超過輸入限制。 旋轉位置 輸入終端 過載保護 Qik-V 1000 Vrms 短路的 1000 Vrms <0.3 A Smart Auto 11 A/1000 V，30kA 快 熔保險絲 440 mA/1000 V，30 kA 快熔保險絲 U1271A/U1272A 快速入門指南...
- Page 89 U1271A/U1272A 手提式數位電表 效能量測與測試 效能量測與測試 電壓量測 下方圖示標明可在電表上進行電壓量測的主要功能。 U1271A U1272A 如下圖所示，設定電表以執行電壓量測。在 DC 量測模 式下，從混合信號量測 DC 電壓時，確保已啟用濾波器 )。 U1271A/U1272A 快速入門指南...
- Page 90 U1271A/U1272A 手提式數位電表 效能量測與測試 1 按下 超過 1 秒鐘以進入萬用電錶的設定功能表。 Setup 2 按下 或 ，直到次要顯示器上顯示 為止。 3 按下 Dual 或 ，以啟用濾波器。 Exit Setup 請參閱下表，取得各韌體版本資訊。 2.00 版 2.04 版或更高版本 4 按下 可儲存所作的變更。 5 按住 直到萬用電錶重新啟動，以恢復正常運作。 Setup 將萬 用 電錶 切 換 至 DC 電 壓 模式，確 認 已開 啟 LPF 符號。...
- Page 91 量測 ( 僅 U1272A) ： 將旋轉開關的位置轉動至 ，以 啟動低阻抗量測。 使用 Z ( 低輸入阻抗 ) 功能來偵測寄生電壓或感應 • 電壓。 造成寄生電壓的原因是通電佈線與鄰近未使用的電線 • 間產生電容式耦合。 Qik-V 測試 ( 僅 U1271A) 將旋轉開關的位置旋轉至 ，以 Qik-V 啟用 Qik-V 功能。 使用 Qik-V 功能可快速識別完成量測之訊號的類型。 • 利用此功能作為參考，可判斷完成量測的訊號是 AC • 還是 DC 訊號，然後據此轉動旋轉開關至正確位置 (AC 或 DC)，即可選取最適當的電壓量測功能。...
- Page 92 U1271A/U1272A 手提式數位電表 效能量測與測試 電阻量測 如下圖所示，設定電表以執行電阻量測。 Smart 智慧型 Ω 量測 ( 僅 U1272A) ： 執行電阻量測時，按下 ， 直到螢幕上顯示 ，即可啟用 智慧型 Ω 功能。 使用智慧型 Ω 功能，可測量因 DC 偏移或漏電流而受 • 到影響的電阻器。 若在受測電阻器上偵測到 DC 偏移或偏壓，偏移或偏 • 壓 DC 值會在第二畫面上顯示。若電阻器上的 DC 電壓 超過 +1.25 V，則會在第二畫面上顯示 。...
- Page 93 U1271A/U1272A 手提式數位電表 效能量測與測試 通路測試 如下圖所示，設定電表以執行通路測試。按下 以 切換至通路測試功能 ( 會顯示在螢幕上 )。 您可以設定蜂鳴聲和閃爍的背景光作為連續性指示，來 指示測試中的電路低於 ( 短路 )、高於或等於 ( 開路 ) 臨 界阻抗。 按下 在短路 ( ) 和開路 ( ) 狀態之間切換，以 Dual Exit 檢查 NO ( 正常開啟 ) 和 NC ( 正常關閉 ) 接觸。...
- Page 94 U1271A/U1272A 手提式數位電表 效能量測與測試 二極體測試 如下圖所示，設定電表以執行二極體測試。 Auto 自動二極體測試 ( 僅 U1272A) ： 按下 ，直到螢幕上顯示 ，即可使用自動二極體功能。 自動二極體功能可同時測試二極體的正向偏壓與反向 • 偏壓。在主顯示幕上顯示順向偏壓，在副顯示幕上顯 示逆向偏壓。 若經測試確定二極體狀態良好，就會在第二畫面 • 上短暫顯示 ，並帶有一聲短嗶聲。 二極體超出臨界值 時會顯示 。 U1271A/U1272A 快速入門指南...
- Page 95 U1271A/U1272A 手提式數位電表 效能量測與測試 電容量測 如下圖所示，設定電表以執行電容量測。 當電容正在充電時，會在螢幕左下方顯示；電容停止 附註 充電時，則顯示 。 U1271A/U1272A 快速入門指南...
- Page 96 U1271A/U1272A 手提式數位電表 效能量測與測試 溫度量測 如下圖所示，設定電表以執行溫度量測。 切勿將熱電偶連接至通電電路，否則可能會導致火 警 告 災或電擊。 電表使用 K 式 ( 預設設定 ) 溫度探針來測量溫度。 附 註 U1271A/U1272A 快速入門指南...
- Page 97 U1271A/U1272A 手提式數位電表 效能量測與測試 電流量測 如下圖所示，設定電表以執行電流量測。按下 ，即 可在 AC、DC、AC+DC 或 % 比例電流量測間切換。在 DC 量測模式下，從混合信號量測 DC 電流時，確保已啟用濾 波器 ( )。 進行電流量測時，請永遠使用正確功能、範圍與終 警告 端。針對低於 440 mA 的電流，將正輸入終端設定至 終端；若為大於 440mA 的電流，則設定至 終端。 LOAD U1271A/U1272A 快速入門指南...
- Page 98 聯絡 Keysight 若要取得服務、保固或技術協助，請撥打以下電話聯絡我們。 • 美國電話服務中心：800-829-4444 • 加拿大電話服務中心：877-894-4414 • 中國電話服務中心：800-810-0189 • 歐洲電話服務中心：31-20-547-2111 • 日本電話服務中心：(81) 426-56-7832 若您身處其他國家 / 地區，請聯絡您所在國家 / 地區的 Keysight 支 援組織。您可在 Keysight 網站上找到其他國家 / 地區的聯絡資訊清 單：www.keysight.com/find/assist 安全聲明 安全資訊 「注意」通知代表發生危 本儀表已經過安全認證，符合 EN/IEC 注意 CAU TI O N 61010-1:2001、ANSI/UL 61010-1:2004 和...
- Page 99 ✔ 一对测试引线，一根红色，一根黑色 ✔ 一对 4 mm 测试探针 ✔ 一个 K 型热电偶引线套件 ✔ 四节 1.5 V AAA 碱性电池 ✔ U1271A/U1272A 快速入门指南的印刷副本 ✔ 校准证明的印刷副本 如果任何物品缺少或损坏，请保留包装材料，并与离您 最近的 Keysight 销售办事处联系。 本指南中的描述和说明适用于 U1271A 和 U1272A 手持式 注 意 数字万用表。 型号 U1272A 会出现在所有插图中。 所有相关文档和软件可从以下地址下载： 。 www.keysight.com/find/hhTechLib...
- Page 100 安装电池 万用表通过四节 1.5 V AAA 碱性电池 （随产品提供）供电。 1 将旋转开关转到 OFF ，从端子取下测 试引线。 2 抬起倾斜座，用合适的十字螺丝刀将 螺丝拧下。 3 取下电池盖，观察电极标记。 4 插入电池，重新装上电池盖和螺丝。 打开万用表 要打开万用表电源，请将旋转开关转到任何其他位置。 万用表能够进行远程数据记录。要使用此功能，您需要一 注 意 根 IR-USB 电缆 （U1173A，单独购买） ，以及 Keysight GUI Data Logger 软件 （可从 www.keysight.com/find/hhTechLib 下载） 。 U1271A/U1272A 快速入门指南...
- Page 101 U1271A/U1272A 手持式数字万用表 万用表图示 万用表图示 显示屏 键盘 旋转开关 输入端子 探针固定器 测试引线 / IR 通信端口 电池仓盖 倾斜座 U1271A/U1272A 快速入门指南...
- Page 102 电阻 / 通断性 （Smart Ω，仅限 U1272A） Smart 二极管 / （自动二极管，仅限 U1272A） Auto 电容 / 温度 AC、 DC 或 （AC+DC mA 和 A，仅限 U1272A） AC、 DC 或 （AC+DC μA，仅限 U1272A） 用于信号识别的 AC/DC V 检查 （仅限 U1271A） Qik-V 用于检查幻影电压的 Z （低输入阻抗） AC/DC V （仅限 U1272A） U1271A/U1272A 快速入门指南...
- Page 103 U1271A/U1272A 手持式数字万用表 了解键盘 了解键盘 根据按键时间的不同，键的响应也不同： 图例 不到 1 秒 超过 1 秒 设置 Null/Relative 模 为指定的比率和单位 式。 显示设置 Scale 模式。 开始和停止 MaxMin 开始和停止 Peak 记 记录。 录。 使当前读数保留在显 当前读数稳定后自动 示屏上。 使其保留在显示屏上。 退出 Hold、 Null、 在可用的双重组合显 Dual MaxMin、 Peak、频率 Exit 示屏之间切换。...
- Page 104 U1271A/U1272A 手持式数字万用表 了解输入端子 了解输入端子 在开始进行任何测量之前，请确保端子连接对于特 警 告 定测量功能的正确性。为避免损坏本设备，请勿超 出输入限值。 旋转位置 输入端子 过载保护 Qik-V 1000 Vrms 1000 Vrms （对于 <0.3 A 的短路） Smart Auto 11 A/1000 V，30 kA 快熔型保险丝 440 mA/1000 V，30 kA 快熔型保险丝 U1271A/U1272A 快速入门指南...
- Page 105 U1271A/U1272A 手持式数字万用表 执行测量和测试 执行测量和测试 电压测量 下图主要介绍使用万用表进行电压测量的主要功能。 U1271A U1272A 按下图所示对万用表进行设置，以执行电压测量。在 DC 测量模式下，从复合信号中测量 DC 电压时，请确保已启 用滤波器 ( )。 U1271A/U1272A 快速入门指南...
- Page 106 U1271A/U1272A 手持式数字万用表 执行测量和测试 1 按 1 秒钟以上可进入万用表的设置菜单。 Setup 2 按 或 直到 显示在副显示 屏上。 3 按 Dual 或 启用滤波器。 Exit Setup 请参阅下表，查看各自的固件版本。 2.00 版本 2.04 或更新版本 4 按 可保存所做的更改。 5 按住 直到万用表重新启动并返回到正常操作。将 Setup 万用表调至 DC 电压模式以验证 LPF 符号是否已经 打开。 为了避免发生电击或造成人身伤害，请启用滤波器...
- Page 107 U1271A/U1272A 手持式数字万用表 执行测量和测试 测量 （仅限 U1272A） ： 将旋转开关的位置转到 以启 动低阻抗测量。 • 使用 Z （低输入阻抗） 功能检测幻影电压或感应 电压。 • 幻影电压是由于通电线路和相邻的未使用线路之间的 电容耦合导致的。 Qik-V 测试 （仅限 U1271A） ： 将旋转开关的位置转到 以启 Qik-V 动 Qik-V 功能。 • 使用 Qik-V 功能可快速识别测量的信号类型。 • 使用此功能作为参考，以确定测量信号是交流信号还 是直流信号，然后通过将旋转开关转到适当的位置 （交流或直流）来选择适当的电压测量功能。 U1271A/U1272A 快速入门指南...
- Page 108 U1271A/U1272A 手持式数字万用表 执行测量和测试 电阻测量 按下图所示对万用表进行设置，以执行电阻测量。 Smart Smart Ω 测量 （仅限 U1272A） ： 在执行电阻测量时，按住 ， 直到 出现在显示屏上，表 示已启用 Smart Ω 功能。 • 使用 Smart Ω 功能测量受直流偏移或泄漏电流影响的 电阻器。 • 如果在被测电阻器上检测到直流偏移或偏置电压，则 会在副显示屏上显示此偏移或偏置直流电压值。如果 电阻器上的直流电压超过 +1.25 V，则会在副显示屏上 显示 。 U1271A/U1272A 快速入门指南...
- Page 109 U1271A/U1272A 手持式数字万用表 执行测量和测试 通断性测试 按下图所示对万用表进行设置，以执行通断性测试。按 以切换到通断性测试功能 （显示屏上会出现 ） 。 您可以设置哔哔声和闪烁的背景光作为连续性指示，以 指示测试中的电路低于 （短路） 、高于或等于 （开路） 临界阻抗。 按下 在短路 ( ) 和开路 ( ) 状态之间切换，以 Dual Exit 检查 NO （正常开启）和 NC （正常关闭）接触。 (open) (closed) Smart 通断性功能将检测持续时间只有 1 ms 的间歇性短路和开 注意 路。短暂的短路或开路会使万用表发出短促的哔哔声和 闪烁。...
- Page 110 U1271A/U1272A 手持式数字万用表 执行测量和测试 二极管测试 按下图所示对万用表进行设置，以执行二极管测试。 Auto 自动二极管测试 （仅限 U1272A） ： 按住 ，直到 出现在显 示屏上，表示可使用自动二极管 功能。 • 自动二极管功能可同时测试二极管的正向偏置和反向 偏置。主显示屏上显示正向偏置电压，副显示屏上显 示反向偏置电压。 将会在副显示屏上短暂显示，同时发出短促的蜂 • 鸣声，这表示二极管情况良好。如果二极管超出临界 。 值，则显示 U1271A/U1272A 快速入门指南...
- Page 111 U1271A/U1272A 手持式数字万用表 执行测量和测试 电容测量 按下图所示对万用表进行设置，以执行电容测量。 将会显示在屏幕左下方 （当电容器正在充电时）； 注意 当电容器放电时，将显示 。 U1271A/U1272A 快速入门指南...
- Page 112 U1271A/U1272A 手持式数字万用表 执行测量和测试 温度测量 按下图所示对万用表进行设置，以执行温度测量。 请勿将热电偶连接到带电电路。否则可能会导致火 警 告 灾或电击。 万用表使用 K 型 （默认设置）温度探针来测量温度。 注 意 U1271A/U1272A 快速入门指南...
- Page 113 U1271A/U1272A 手持式数字万用表 执行测量和测试 电流测量 按下图所示对万用表进行设置，以执行电流测量。按 可在 AC、 DC、 AC+DC 或百分比刻度电流测量之间 切换。在 DC 测量模式下，从复合信号中测量 DC 电流 时，请确保已启用滤波器 ( )。 务必使用正确的功能、量程和端子进行电流测量。 警告 将正输入端子设置到 端子可测量低于 440 mA 的电流，设置到 端子可测量高于 440 mA 的电流。 LOAD U1271A/U1272A 快速入门指南...
- Page 114 联系 Keysight 要获得服务、担保或技术帮助，请拨打以下电话联系我们： • 美国服务中心：800-829-4444 • 加拿大服务中心：877-894-4414 • 中国服务中心：800-810-0189 • 欧洲服务中心：31-20-547-2111 • 日本服务中心：(81) 426-56-7832 有关其他国家 / 地区的联系信息，请与您当地的 Keysight 支持组织 联系。其他国家 / 地区的联系信息列表可在 Keysight 网站上找到： www.keysight.com/find/assist 安全声明 安全信息 “ 小心 ” 标志表示有危 此仪表已经过安全认证，符合 EN/IEC 小心 CAU TI O N 61010-1:2001、 ANSI/UL 61010-1:2004 和...
- Page 115 4 mm テスト・プローブ 1 組 ✔ K 型熱電対リード・キット ×1 ✔ 1.5 V 単 4 サイズアルカリ電池 ×4 ✔ U1271A/U1272A クイック・スタート・ガイドの印 刷版 ✔ 校正証明書の印刷版 上記のいずれかが欠品しているか損傷している場合 は、梱包材料を保存しておき、最寄りの Keysight 販売 窓口までご連絡ください。 本ガイドの説明と手順は、 U1271A および U1272A ハン 注 ドヘルド・デジタル・マルチメータに当てはまります。 図にはすべてモデル U1272A が示されています。 関連するすべてのドキュメントとソフトウェアは、 からダウンロードで www.keysight.co.jp/find/hhTechLib きます。...
- Page 116 1.5 V 単 4 型アルカリ電池 4 個 （製品に同梱）から供給されます。 1 ロータリ・スイッチをオフに合わ せ、テスト・リードを端子から取り 外します。 2 傾斜スタンドを持ち上げて、適切な プラスねじドライバでねじを緩め ます。 3 電池カバーを取り外し、＋／－の表示を確認します。 4 電池を挿入し、電池カバーとねじを取り付けます。 マルチメータをオンにします マルチメータをオンにするには、ロータリ・スイッチ をオフ以外の位置に合わせます。 マルチメータにはリモート・データ・ロギング機能が 注 あります。この機能を使用するには、 IR-USB ケーブル （ U1173A 、別売）と Keysight GUI Data Logger ソフト ウェア（ からダウン www.keysight.co.jp/find/hhTechLib ロード可能）が必要です。 U1271A/U1272A クイック・スタート・ガイド...
- Page 117 U1271A/U1272A ハンドヘルド・デジタル・マルチメータ マルチメータの概要 マルチメータの概要 ディスプレイ キーパッド ロータリ ・ スイッチ 入力端子 テスト ・ リード／ プローブ ・ ホルダ IR 通信ポート 電池アクセス ・ カバー 傾斜スタンド U1271A/U1272A クイック・スタート・ガイド...
- Page 118 キャパシタンス／温度 AC 、 DC 、または（ AC ＋ DC mA および A 、 U1272A のみ） AC 、 DC 、または（ AC ＋ DC μ A 、 U1272A のみ） 信号識別用 AC/DC V チェック（ U1271A のみ） Qik-V ゴースト電圧チェック用 Z （低入力イン ピーダンス） AC/DC V （ U1272A のみ）...
- Page 119 U1271A/U1272A ハンドヘルド・デジタル・マルチメータ キーパッドの機能 キーパッドの機能 キーの機能 凡例 1 秒未満押した場合 1 秒以上押した場合 指定された比と単位に ヌル／相対モードを設 よるスケール・モード 定します。 を設定します。 最大最小記録を開始／ ピーク記録を開始／終 終了します。 了します。 読み値が安定したら、 ディスプレイの現在の 現在の読み値を自動的 読み値を固定します。 に固定します。 ホールド、ヌル、最大最 使用可能なデュアル 小、ピーク、周波数テス Dual 表示を順次切り替え Exit ト、デュアル表示の各 ます。 モードを終了します。 マルチメータのセット バックライトをオン／ アップ・メニューを開 オフします。 Setup 始／終了します。 周波数／パルス幅／...
- Page 120 U1271A/U1272A ハンドヘルド・デジタル・マルチメータ 入力端子の機能 入力端子の機能 測定前には、測定機能に対して端子接続が正しい 警 告 ことを確認してください。デバイスの損傷を避け るために、入力リミットを超えないようにして ください。 ロータリ・ 入力端子 過負荷保護 スイッチ位置 Qik-V 1000 Vrms ショート＜ 0.3 A に 対して 1000 Vrms Smart Auto 11 A/1000 V 、 30 kA 高速作動ヒューズ 440 mA/1000 V 、 30 kA 高速作動...
- Page 121 U1271A/U1272A ハンドヘルド・デジタル・マルチメータ 測定とテストの実行 測定とテストの実行 電圧測定 下の図は、マルチメータで電圧測定を実行するための 主な機能を示します。 U1271A U1272A 電圧測定を実行するには、下の図に示すようにマルチ メータをセットアップします。アナログ／デジタル混 載信号の DC 電圧を DC 測定モードで測定する場合、 フィルタ（ ）がオンになっていることを確認します。 U1271A/U1272A クイック・スタート・ガイド...
- Page 122 U1271A/U1272A ハンドヘルド・デジタル・マルチメータ 測定とテストの実行 を 1 秒より長く押して、マルチメータのセット Setup アップ・メニューに入ります。 2 セカンダリ・ディスプレイに が表示さ れるまで、 または を押します。 Dual または を押して、フィルタをオンにします。 Exit Setup それぞれのファームウェア・バージョンについて は、下の表を参照してください。 バージョン 2.00 バージョン 2.04 以降 を押して、変更を保存します。 5 マルチメータがリスタートするまで を押し続け Setup て、通常動作に戻ります。マルチメータを DC 電圧 モードにして、 LPF シンボルがオンになっているこ とを確認します。 感電事故や怪我を防ぐために、人体に危険な 注意...
- Page 123 ロータリ・スイッチを 位置に 合わせて、低インピーダンス （ ）測定をオンにします。 （低入力インピーダンス）機能は、ゴースト電 • Z 圧や誘導電圧の検出に使用します。 • ゴースト電圧は、通電しているワイヤと、近くにあ る使用されていないワイヤとの間の容量性結合から 発生する場合があります。 Qik-V テスト（ U1271A のみ） ： ロータリ・スイッチを 位置 Qik-V に合わせて、 Qik-V 機能をオン にします。 • Qik-V 機能は、被測定信号のタイプをすばやく識別 するために使用します。 • この機能で被測定信号が AC 信号か DC 信号かを判定 した後、回転スイッチを適切な位置（ AC または DC ）...
- Page 124 U1271A/U1272A ハンドヘルド・デジタル・マルチメータ 測定とテストの実行 抵抗測定 抵抗測定を実行するには、下の図に示すようにマルチ メータをセットアップします。 Smart スマート Ω 測定（ U1272A のみ） ： 抵抗測定の実行中に、ディスプ レイに が表示されるまで を押して、スマート Ω 機 能をオンにします。 • スマート Ω 機能は、 DC オフセットまたは漏れ電流 に影響される抵抗の測定に使用します。 • 被測定抵抗に DC オフセットまたはバイアス電圧が 検出された場合、オフセットまたはバイアス DC 電 圧の値が、セカンダリ・ディスプレイに表示されま す。抵抗の DC 電圧が +1.25 V を超える場合、セカン...
- Page 125 U1271A/U1272A ハンドヘルド・デジタル・マルチメータ 測定とテストの実行 導通テスト 導通テストを実行するには、下の図に示すようにマル チメータをセットアップします。 を押して、導通 テスト機能に切り替えます（ディスプレイに が表示 されます） 。 導通テストの結果を示すために、被試験回路の抵抗が しきい値より小さい場合（ショート）またはしきい値 以上の場合（オープン）に、ビープ音鳴り、バックラ イトが点滅するように設定できます。 を押すと、ショート（ ）とオープン（ ） Dual Exit の状態が切り替わり、 NO （ノーマル・オープン）お よび NC （ノーマル・クローズ）接点のチェックを実 行できます。 (open) (closed) Smart 導通機能は、持続時間が最短 1 ms の間欠的なショート 注 とオープンを検出します。短時間のショートまたは オープンが発生すると、マルチメータは短いビープ音 と点滅を発します。 U1271A/U1272A クイック・スタート・ガイド...
-
Page 126: ダイオード・テスト
U1271A/U1272A ハンドヘルド・デジタル・マルチメータ 測定とテストの実行 ダイオード・テスト ダイオード・テストを実行するには、下の図に示すよ うにマルチメータをセットアップします。 Auto 自動ダイオード・テスト（ U1272A のみ） ： 自動ダイオード機能を使用する には、ディスプレイに が表 示されるまで を押します。 • 自動ダイオード機能は、ダイオードの順バイアスと逆 バイアスの両方の方向を同時にテストします。正バイ アス電圧はプライマリ・ディスプレイ、逆バイアス電 圧はセカンダリ・ディスプレイに表示されます。 がセカンダリ・ディスプレイに短時間表示さ • れ、短いビープ音が鳴った場合は、ダイオードが正 常な状態であることを示します。ダイオードがしき い値の範囲外の場合は、 が表示されます。 U1271A/U1272A クイック・スタート・ガイド... - Page 127 U1271A/U1272A ハンドヘルド・デジタル・マルチメータ 測定とテストの実行 キャパシタンス測定 キャパシタンス測定を実行するには、下の図に示すよ うにマルチメータをセットアップします。 がディスプレイの左下に表示された場合は、キャ 注 パシタが充電中であることを示し、 が表示された場 合は、キャパシタが放電中であることを示します。 U1271A/U1272A クイック・スタート・ガイド...
- Page 128 U1271A/U1272A ハンドヘルド・デジタル・マルチメータ 測定とテストの実行 温度測定 温度測定を実行するには、下の図に示すようにマルチ メータをセットアップします。 電気が流れている回路に熱電対を接続しないで 警 告 ください。接続した場合、火災や感電事故のおそ れがあります。 マルチメータは、 K 型（デフォルト設定）の温度プ 注 ローブを使用して温度を測定します。 U1271A/U1272A クイック・スタート・ガイド...
- Page 129 U1271A/U1272A ハンドヘルド・デジタル・マルチメータ 測定とテストの実行 電流測定 電流測定を実行するには、下の図に示すようにマルチ メータをセットアップします。 を押すと、 AC 、 DC 、 AC ＋ DC 、％スケールの電流測定が切り替わりま す。アナログ／デジタル混載信号の DC 電流を DC 測 定モードで測定する場合、フィル（ ）がオンに なっていることを確認します。 電流測定の機能、レンジ、端子は必ず正しく選択 警告 してください。 440 mA 未満の電流に対しては入力 端子を 端子に、 440 mA 以上の電流に対して は 端子に設定します。 LOAD U1271A/U1272A クイック・スタート・ガイド...
- Page 130 操作手順や規則などを アルを参照） 正しく実行または遵守 しないと、怪我または CAT III Category III 1000 V 過電圧 死亡のおそれがありま 保護 1000 V す。指定された条件を 完全に理解し、それが 満たされていることを CAT IV Category IV 600 V 過電圧 確認するまで、警告の 保護 600 V 指示より先に進まない でください。 詳細な安全情報については、 Keysight U1271A/U1272A ハンドヘルド・デジタル・マルチメー 『 タ User’s Guide 』を参照してください。...
- Page 131 ✔ 교정 인증서 인쇄본 빠지거나 파손된 품목이 있으면 배송물을 보관하고 가까 운 Keysight 영업소로 연락하십시오 . 이 설명서의 설명 및 지침은 U1271A 및 U1272A 휴대용 디 참 고 지털 멀티미터에 적용됩니다 . U1272A 모델은 모든 그림에서 나타납니다 . 모든 관련된 문서 및 소프트웨어는...
- Page 132 • 30Ω 및 300MΩ 범위 저항 측정 • 선택할 수 있는 임피던스와 dBm 및 dBV 측정 • 최대 10,000 메모리의 데이터 로깅 U1271A 모델은 하나의 다른 기능이 있습니다 . • Qik-V 테스트 배터리 설치 1.5V AAA 알카라인 배터리 4 개 ( 배송 시 포함됨 ) 로 멀티...
- Page 133 U1271A/U1272A 휴대용 디지털 멀티미터 멀티미터 개요 멀티미터 개요 디스플레이 화면 키패드 회전 스위치 입력 단자 테스트 리드 / 프로브 홀더 IR 통신 포트 배터리 커버 틸트 스탠드 U1271A/U1272A 빠른 시작 설명서...
- Page 134 커패시턴스 / 온도 AC, DC 또는 (AC+DC mA 및 A, U1272A 만 해당 ) AC, DC 또는 (AC+DC μA, U1272A 만 해당 ) 신호 식별 AC/DC V 확인 (U1271A 만 해당 ) Qik-V 고스트 전압 확인 Z ( 낮은 입력 임피던스 ) AC/DC V(U1272A 만...
- Page 135 U1271A/U1272A 휴대용 디지털 멀티미터 키패드 개요 키패드 개요 누르는 시간에 따른 키 응답 범례 1 초 미만 1 초 이상 지정된 비율 및 단위 Null/Relative 모드를 설 디스플레이의 Scale 모 정합니다 . 드를 설정합니다 . MaxMin 기록을 시작하 Peak 기록을 시작하고...
-
Page 136: 입력 단자 개요
U1271A/U1272A 휴대용 디지털 멀티미터 입력 단자 개요 입력 단자 개요 측정을 실시하기 전에 해당 측정 기능에 맞게 단자가 경 고 연결되어 있는지 확인하십시오 . 장치 손상을 피하려 면 입력 제한을 초과하지 마십시오 . 회전 위치 입력 단자 과부하 보호 Qik-V 1000Vrms 0.3A 미만의... - Page 137 U1271A/U1272A 휴대용 디지털 멀티미터 측정 및 테스트 수행 측정 및 테스트 수행 전압 측정 아래 그림은 멀티미터에서 전압 측정할 수 있는 주요 기 능을 강조하고 있습니다 . U1271A U1272A 전압 측정을 수행하려면 아래 그림에 보이는 것처럼 멀 티미터를 설정하십시오 . DC 측정 모드일 때 혼합 신호에...
- Page 138 U1271A/U1272A 휴대용 디지털 멀티미터 측정 및 테스트 수행 를 1 초 이상 누르면 멀티미터의 Setup 메뉴로 들어 Setup 갑니다 . 또는 를 보조 디스플레이에 가 표시될 때까지 누릅니다 . 3 필터를 활성화하려면 Dual 또는 를 누릅니다 . Exit Setup 각 펌웨어 버전에 대해서는 아래 표를 참조하십시오 .
- Page 139 ( 낮은 입력 임피던스 ) 기능을 사용하십시오 . • 고스트 전압은 동력 공급되는 배선과 인접한 사용하지 않은 배선 간의 용량성 커플링을 유발할 수 있습니다 . Qik-V 테스트 (U1271A 만 해당 ): Qik-V 기능을 사용하려면 회전 스위 치의 위치를 로 회전하십시오 .
- Page 140 U1271A/U1272A 휴대용 디지털 멀티미터 측정 및 테스트 수행 저항 측정 저항 측정을 수행하려면 아래 그림에 보이는 것처럼 멀 티미터를 설정하십시오 . Smart Smart Ω 측정 (U1272A 만 해당 ): 저항 측정을 수행하는 중에 Smart Ω 기능을 사용하려면 가 디 스플레이에 나타날 때까지...
- Page 141 U1271A/U1272A 휴대용 디지털 멀티미터 측정 및 테스트 수행 연속성 테스트 연속성 측정을 수행하려면 아래 그림에 보이는 것처럼 멀티미터를 설정하십시오 . 를 눌러 연속성 테스트 기능을 전환합니다 ( 가 디스플레이에 나타나면 ). 테스트 중인 회로가 임계값 저항보다 낮은지 ( 단락 ), 높...
- Page 142 U1271A/U1272A 휴대용 디지털 멀티미터 측정 및 테스트 수행 다이오드 테스트 다이오드 테스트를 수행하려면 아래 그림에 보이는 것처 럼 멀티미터를 설정하십시오 . Auto Auto-diode 테스트 (U1272A 만 해당 ): 자동 다이오드 기능을 사용하려 면 가 디스플레이에 나타날 때까지 를 누릅니다 .
- Page 143 U1271A/U1272A 휴대용 디지털 멀티미터 측정 및 테스트 수행 커패시턴스 측정 커패시턴스 측정을 수행하려면 아래 그림에 보이는 것처 럼 멀티미터를 설정하십시오 . 는 콘덴서가 충전 중일 때 디스플레이의 왼쪽 하단에 참 고 나타납니다 . 그리고 는 콘덴서가 방전 중일 때 나타납...
- Page 144 U1271A/U1272A 휴대용 디지털 멀티미터 측정 및 테스트 수행 온도 측정 온도 측정을 수행하려면 아래 그림에 보이는 것처럼 멀 티미터를 설정하십시오 . 열전쌍을 전기 라이브 회로에 연결하지 마십시오 . 화 경 고 재나 감전의 잠재적인 원인이 됩니다 . 멀티미터는 온도 측정에 K 타입 ( 기본 설정 ) 온도 프로브...
- Page 145 U1271A/U1272A 휴대용 디지털 멀티미터 측정 및 테스트 수행 전류 측정 전류 측정을 수행하려면 아래 그림에 보이는 것처럼 멀 티미터를 설정하십시오 . 를 눌러 AC, DC, AC+DC 또 는 % 배율의 전류 측정값을 전환하십시오 . DC 측정 모드 일 때 혼합 신호에서 DC 전류를 측정 시 필터 ( ) 가...
- Page 146 • 중국 콜 센터 : 800-810-0189 • 유럽 콜 센터 : 31-20-547-2111 • 일본 콜 센터 : (81) 426-56-7832 그 외의 나라에서는 각 나라의 Keysight 지원팀에 연락하십시오 . 그 외의 나라의 연락처 정보 목록은 Keysight 웹 사이트에서 이용할 수 있습니다 .
-
Page 147: Guia De Início Rápido
Cópia Impressa do Certificado de Calibração Se algum item não tiver vindo ou estiver com defeito, guarde a embalagem e contate o Escritório de Vendas Keysight mais próxi- As descrições e a instruções neste guia se aplicam aos NO TA U1271A e U1272A Multímetro digital portátils. -
Page 148: Instalar As Baterias
O multímetro pode fazer log remoto de dados. Para usar esse NO TA recurso, você irá precisar de um cabo IR-USB (U1173A, adquirido separadamente) e o software Keysight GUI Data Logger Soft- ware (que pode ser baixado de www.keysight.com/find/hhTechLib). Guia de início rápido do U1271A/U1272A... -
Page 149: Visão Geral Do Multímetro
U1271A/U1272A Multímetro digital portátil Visão geral do multímetro Visão geral do multímetro Tela Teclado Chave rotativa Terminais de entrada Suportes dos fios/pontas de teste Porta de comunicação IR Tampa de acesso à bateria Suporte inclinável Guia de início rápido do U1271A/U1272A... -
Page 150: Noções Básicas Sobre A Chave Rotativa
CA, CC ou (CA+CC mA e A, somente U1272A) CA, CC ou (CA+CC μA, somente U1272A) Verificação CA/CC para identificação digital (somente Qik-V U1271A) (baixa impedância de entrada) CA/CC para veri- ficar tensão fantasma (somente U1271A) Guia de início rápido do U1271A/U1272A... -
Page 151: Noções Básicas Sobre O Teclado
Inicia e interrompe o log largura de pulso e ciclo de dados. de serviço. Define um intervalo Habilita o intervalo manual. automático. Alterna entre as funções regular e descolada Entre no menu Revisar (icons impressos em Log. laranja). Guia de início rápido do U1271A/U1272A... -
Page 152: Noções Básicas Sobre Os Terminais De Entrada
Qik-V 1000 Vrms 1000 Vrms para curto circuito <0,3 A Smart Auto Fusível de ação rápida de 11 A/1000 V, 30 kA Fusível de ação rápida de 440 mA/1000 V, 30 kA Guia de início rápido do U1271A/U1272A... - Page 153 Configure o multímetro conforme mostrado na figura abaixo, para executar medições de tensão. Ao medir a tensão CC de um sinal misto no modo de medição de CC, certifique-se de que o Filtro ( ) esteja habilitado. Guia de início rápido do U1271A/U1272A...
- Page 154 • Passar o sinal medido por uma LPF ajuda a bloquear tensões indesejadas, como ruídos eletrônicos. • Use a função LPF para melhorar a medição em ondas senoidais compostas que são normalmente geradas por inversores e drives de motores de frequência variável. Guia de início rápido do U1271A/U1272A...
- Page 155 • Use essa função como uma referência para determinar se o sinal medido é CC ou CA e selecione a medição de tensão apropriada, girando a chave rotativa para uma posição apropriada (CA ou CC). Guia de início rápido do U1271A/U1272A...
-
Page 156: Medidas De Resistência
CC de polarização será exibido na tela secundária. Se a tensão CC no resistor for maior que +1,25 V, aparecerá na tela secundária. Guia de início rápido do U1271A/U1272A... -
Page 157: Testes De Continuidade
Smart A função de continuidade detecta em curto intermitentes e NO TA abertos que durem, no mínimo, 1 ms. Um em curto ou aberto breve faz o multímetro emitir umbipe curto e luz piscando. Guia de início rápido do U1271A/U1272A... -
Page 158: Testes De Diodo
é mostrada na exibição secundária. • aparecerá brevemente na tela secundária, junto com um bipe curto, se o diodo estiver em boas condições. Apare- cerá se o diodo estiver fora dos limiares. Guia de início rápido do U1271A/U1272A... -
Page 159: Medições De Capacitância
Configure o multímetro conforme mostrado na figura abaixo, para executar medições de capacitância. aparecerá no canto esquerdo inferior da tela, quando o NO TA capacitor estiver sendo carregado, e aparecerá quando estiver sendo descarregado. Guia de início rápido do U1271A/U1272A... -
Page 160: Medições De Temperatura
Não conecte o termopar a circuitos eletricamente ativos. AVI SO Fazer isso provavelmente causará choques ou incêndios. O multímetro usa uma ponta de teste de temperatura tipo K NO TA (configuração padrão), para medir a temperatura. Guia de início rápido do U1271A/U1272A... -
Page 161: Medições De Corrente
Sempre use função, intervalo e terminais adequados para AVI SO medições de corrente. Configure o terminal de entrada positiva ao terminal , para correntes abaixo de 440 mA, e ao terminal , para correntes acima de 440 mA. LOAD Guia de início rápido do U1271A/U1272A... - Page 162 U1271A/U1272A Multímetro digital portátil Executar medições e testes Guia de início rápido do U1271A/U1272A...
- Page 163 • Central de Atendimento no Japão: (81) 426-56-7832 Para outros países, entre em contato com a organização de suporte da Keysight no seu país. Uma lista de informações de contato para outros países está disponível no site da Keysight: www.keysight.com/find/assist Avisos de segurança...
- Page 165 This information is subject to change without notice. © Keysight Technologies 2010 - 2014 Edition 5, November 2014 *U1271-90032* U1271-90032 www.keysight.com...
Need help?
Do you have a question about the U1271A and is the answer not in the manual?
Questions and answers
