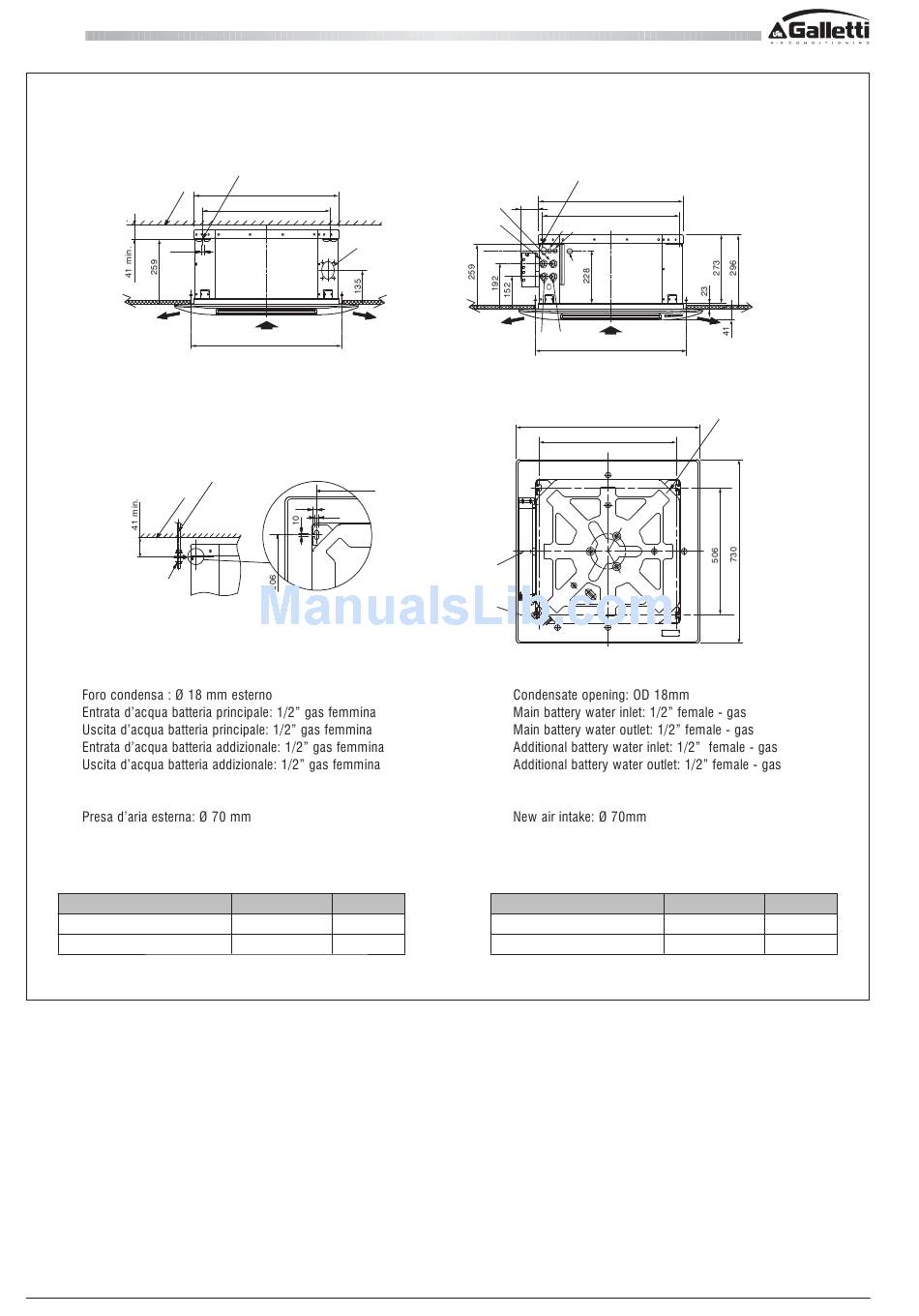

Galletti IWC032 Installation, Use And Maintenance Manual page 8

IWC
IWC 034-044F
Soffitto
Ceiling
10
Soffitto
Ceiling
Dadi e rondelle
Nuts and washers
A
B
C
D
E
F Sfiato aria batteria principale
G Sfiato aria batteria addizionale
H
Peso netto
Modello
Unità
Insieme pannello / griglia
8
È severamente vietata la riproduzione anche parziale di questo manuale / All copying, even partial, of this manual is strictly forbidden
Staffe di sospensione
Suspension brackets
575
506
H
600
Staffe di sospensione
Suspension brackets
Tirante di sospensione
Suspension bolt
544
10
10
Lato raccordi idraulici
Hydraulic connections side
IWC 3 IWC 4-5
18 kg 20 kg
2,5 kg 2,5 kg
Staffe di sospensione
Suspension brackets
70
E
C
F G
A
B D
Quadro elettrico
Electrical box
A
B
C
D
E
F Main battery air bleeder
G Additional battery air bleeder
H
Net weight
Model
Unit
Frame / Grille Assembly
575
544
600
Lato ripresa aria nuova
Fresh air intake side
730
544
IWC 3
18 kg
2,5 kg
IWC 4-5
20 kg
2,5 kg
