IWC

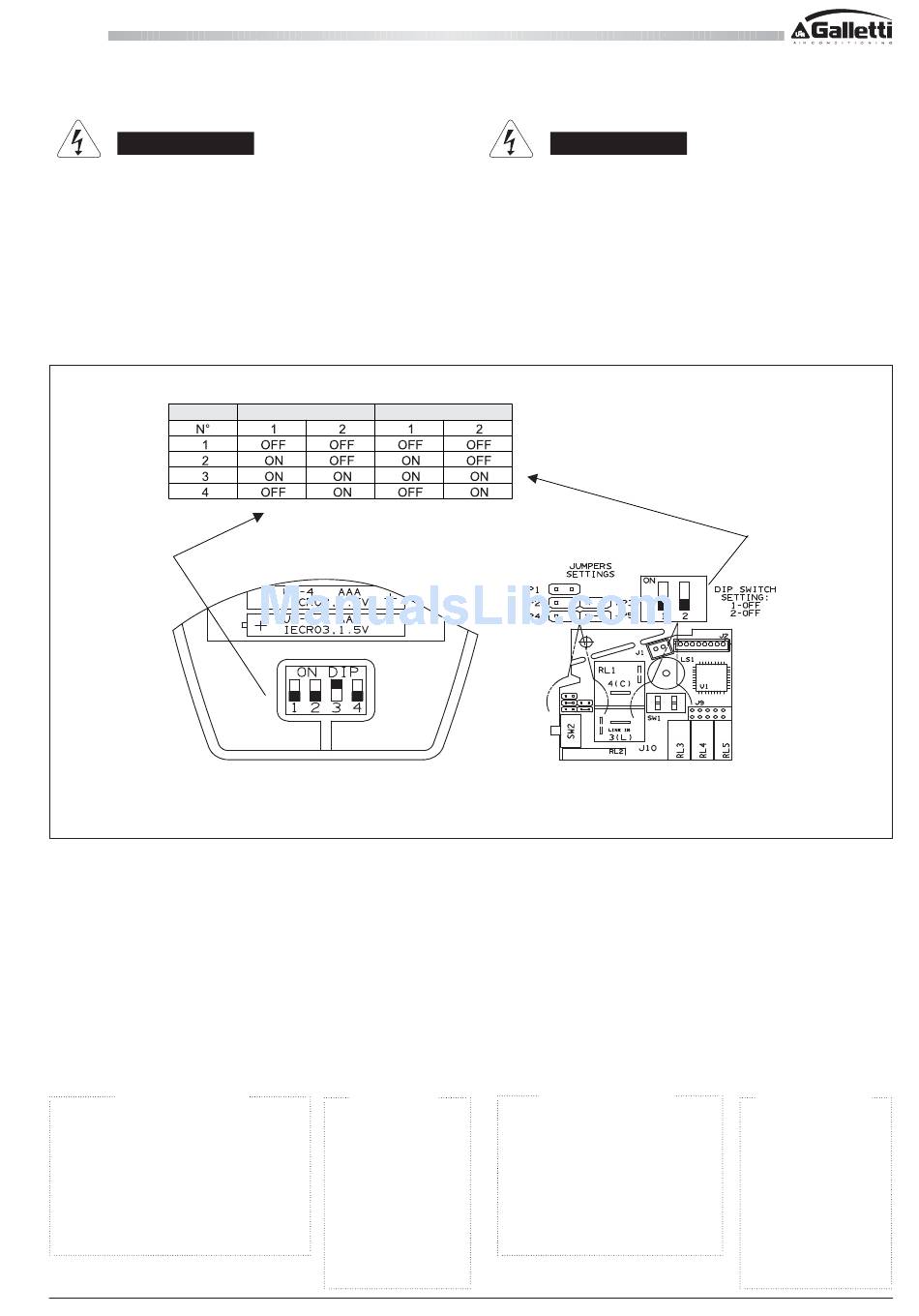

4.5.3 - TELECOMANDO: SELETTORI DI INDIRIZZO
AVVERTIMENTO
Assicurarsi che l'unità terminale sia spenta e che l'interruttore
principale di corrente sia commutato su OFF (spento) prima di
aprire l'unità.
Se vengono installate più unità (fino a 4) nello stesso locale,
è necessario indirizzare ogni telecomando alla propria unità
interna.
unità unit
MODELLI CON COMANDO A FILO
Simboli dei componenti
B1 Sensore per livello
C1,2 Condensatore ventilatore
F1 Fusibile
K1 Relè d'allarme
K2 Relè d'allarme
M1 Motoventilatore
M2 Pompa condensa
PCB Scheda circuito stampato
PR Relè di potenza
WC66000101 - Rev 04 È severamente vietata la riproduzione anche parziale di questo manuale / All copying, even partial, of this manual is strictly forbidden
telecomando remote control unità interna
Telecomando
Remote control
Colori dei Fili
WHT Bianco
BLK Nero
GRY Grigio
RED Rosso
YEL Giallo
BRN Marrone
VLT Viola
ORG Arancione
PNK Rosa
BLU Blu
GRN/YEL Giallo/Verde
4.5.3 - REMOTE CONTROL: ADDRESS SWITCHES
WARNING
To avoid electric shock, be sure to turn the air conditioner off and
disconnect the power before opening the unit.
If you are installing more than 1 indor unit (up to 4) in the same
room, it is necessary for you to assign each unit its own address
so each can be operated by its own remote control unit.
indoor unit
SCHEDA ELETTRONICA
WIRED MODELS
Simbols of components
B1 Float switch
C1,2 Fan condenser
F1 Fuse
K1 Alarm relay
K2 Alarm relay
M1 Fan motor
M2 Drain pump
PCB Printed circuit board
PR Power relay
PCB
Colours of the wires
WHT
BLK
GRY
RED
YEL
BRN
VLT
ORG
PNK
BLU
GRN/YEL Yellow/Green
White
Black
Grey
Red
Yellow
Brown
Violet
Orange
Pink
Blue
