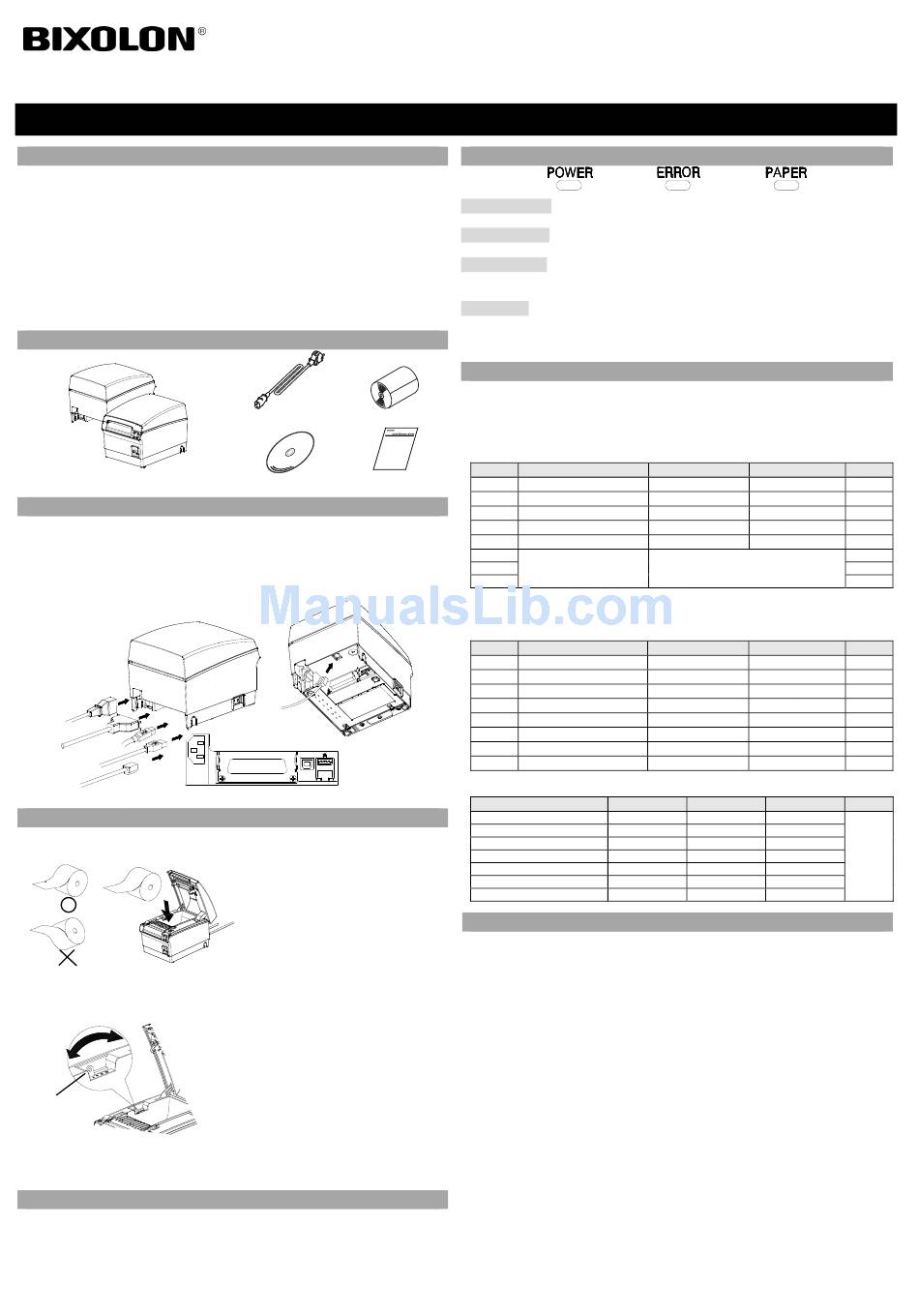

BIXOLON SRP-F310 Installation Manual

KN04-00035B (Rev.1.3)
◈ 안내
본 설치 안내서는 제품 설치에 필요한 간단한 정보만 기록하고 있습니다. 자세한 설치
안내는 첨부된 CD 의 사용 설명서를 참고하십시오. CD 에 포함되어있는 내용은
아래와 같습니다.
1. 매뉴얼: 사용 설명서, 코드표, 제어명령
2. 드라이버: 윈도우즈 드라이버, OPOS 드라이버
3. 유틸리티: 로고 다운로드 툴, 가상 메모리 스위치 조정 툴
저희 (주)빅솔론은 제품의 기능과 품질 향상을 위하여 지속적인 개선을 하고
있습니다. 이로 인하여 제품의 사양과 매뉴얼의 내용은 사전 통보 없이 변경될 수
있습니다.
◈ 내용물 확인
SRP-F310 / SRP-F312
◈ 케이블 연결
1. 프린터와 ECR(호스트 컴퓨터)을 끕니다.
2. 전원 코드를 어댑터에 연결하고, 어댑터를 프린터의 전원 커넥터에 연결하십시오.
3. 프린터 뒷면에 있는 인터페이스 종류(직렬, 병렬, USB ,이더넷)를 확인하시고,
인터페이스 커넥터에 케이블을 연결합니다.
4. 프린터의 드로어 킥아웃 커넥터에 드로어 킥아웃 케이블을 연결합니다.
전원 커넥터
인터페이스 커넥터
◈ 롤 용지 설치
※ 참고: 용지 잔량 감지 센서 위치 조절
조절 레버
※ 80mm 용지적용 프린터를 사용할 경우, 폭이 80mm 가 넘는 용지나
플라스틱 지관으로 된 용지를 사용하지 말아주십시오.
◈ 83mm 용지 사용
83mm 의 롤 용지를 사용하는 경우 파티션을 분리하여 사용 합니다.
※ 분리방법은 사용자 매뉴얼을 참조 하십시오.
전원코드
Procuct Installation CD Procuct Installation CD Procuct Installation CD
CD
드로어킥아웃케이블
USB 동글
USB
전원 직렬,병렬 I/F
1. 커버열림 버튼을 눌러 커버를 엽니다.
2. 새로운 롤 용지를 올바른 방향으로
삽입합니다.
3. 약간의 용지를 당긴 다음, 커버를
닫습니다.
※ 참고
커버를 닫을 때에는 용지가 롤러에
밀착되도록 커버의 가운데를
눌러주십시오.
권장용지를 사용하지 않을 경우
인쇄품질이 저하될 수 있습니다.
(유저매뉴얼 참고)
SRP-F310/312 프린터에는 용지를 거의 다
사용하였을 때를 알려주는 용지 잔량
감지 센서가 있습니다. 용지를 거의 다
사용하게 되면 조작부의 종이 램프가
점등(적색)됩니다.
용지가 남아있는데도 종이 램프가
점등되면 조절 레버를 위쪽으로 조금
밀어주십시오.
전면출력 감열식 프린터 SRP-F310/312
◈ 조작부 사용
• POWER (표시등)
프린터에 전원이 공급되면 파란 표시등이 켜집니다.
• ERROR (표시등)
용지 없음, 커버 열림 등 오류가 발생하였을 때 적색 표시등이 켜집니다.
• PAPER (표시등)
용지가 거의 다 소모되었거나 용지가 없을 때 적색 표시등이 켜집니다. 이 표시등이
깜빡 거리면 SELF TEST 대기 상태이거나 매크로 실행 대기중임을 나타냅니다.
• FEED (버튼)
용지를 배출하고자 할 때 이송버튼을 누릅니다. 이송버튼을 계속 누르고 있으면 용지가
연속적으로 배출 됩니다.
◈ DIP 스위치 설정
DIP 스위치 설정 변경은 프린터 전원을 끈 상태에서 해야 합니다. 켠 상태에서의
변경은 인식되지 않습니다.
롤 용지
1. 직렬(Serial) 인터페이스 설정
• DIP 스위치 1
스위치
설치 안내서
1-1
자동 절단기 제어
1-2
흐름제어
1-3
데이터 길이
1-4
패리티 체크여부
1-5
패리티
1-6
1-7 전송속도 (bps)
1-8
2. 병렬(Parallel) / USB 인터페이스 설정
• DIP 스위치 1
스위치
1-1
1-2
1-3
1-4
1-5
1-6
1-7
1-8
이더넷
• 표 1 - 전송속도(bps) 선택
전송속도
2400
4800
9600
19200
38400
57600
115200
◈ 자가 진단
1. 용지가 제대로 끼워져 있는지 확인하세요.
2. 이송 버튼을 누른 상태에서 전원을 켜십시오. 자가 진단이 시작됩니다.
3. 프린터는 ROM 의 버전과 DIP 스위치 설정 상태와 같은 프린터의 현재 상태를
인쇄합니다.
4. 프린터의 현재 상태를 인쇄하고 난 후, 다음과 같은 문구를 인쇄한 후 멈춥니다.
(종이 표시등은 계속 깜빡입니다).
5. 인쇄를 계속 하기 위해서는 이송 버튼을 누르세요. 프린터는 인쇄 가능한 문자
형식을 인쇄합니다.
6. 자가 진단은 자동으로 끝나고 다음과 같은 문구를 인쇄한 후 용지를 절단합니다.
7. 프린터는 자가 진단이 끝나면 바로 정상 상태가 됩니다.
※ 참고
자가 진단을 통해 프린터가 제대로 작동되고 있는지 확인할 수 있습니다. 자가
진단으로 인쇄 품질, ROM 버전, DIP 설정을 확인합니다.
프린터 설치 안내서
ON
기능
사용 안함
XON/XOFF
7 비트
체크함
EVEN
아래 표 1 참조
ON
기능
자동 절단기 제어 사용 안함
-
없음
-
없음
-
없음
-
없음
-
없음
-
없음
-
없음
1-6
ON OFF
ON OFF
OFF
OFF OFF
OFF
OFF OFF
ON
SELF-TEST PRINTING.
PLEASE PRESS THE FEED BUTTON
*** COMPLETED ***
OFF
기본값
OFF
사용 가능
DTR/DSR OFF
OFF
8 비트
OFF
체크안함
ODD OFF
OFF
ON
OFF
OFF
기본값
OFF
사용 가능
- OFF
- OFF
- OFF
- OFF
- OFF
- OFF
- OFF
1-7 1-8
기본값
OFF
ON
ON OFF
OFF 9600
ON ON
ON
ON ON
