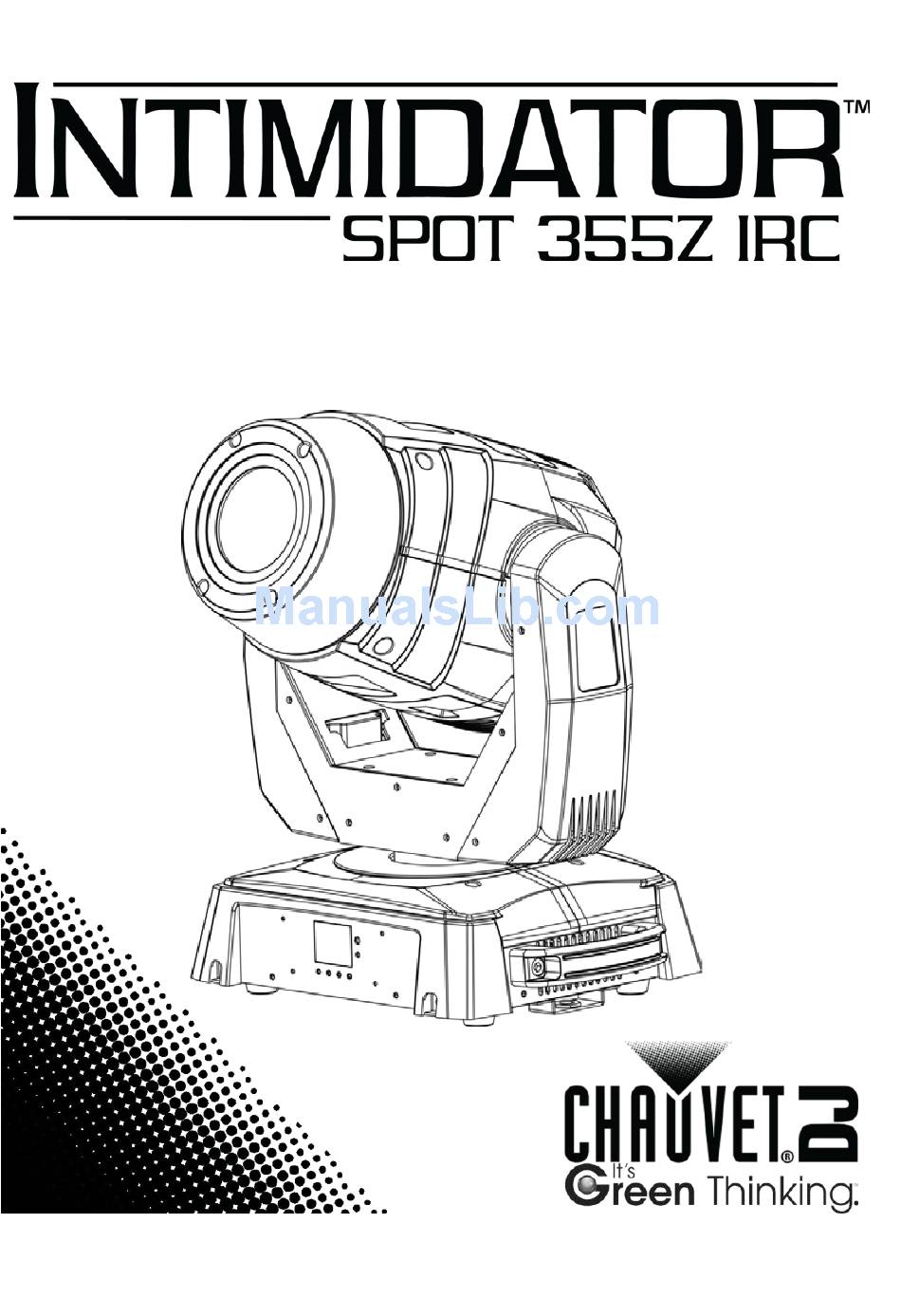

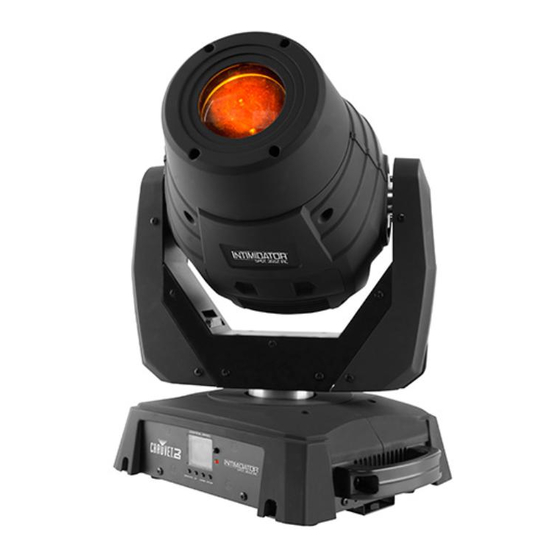

  • Page 1 Quick Reference Guide...
  • Page 2 About This Guide The Intimidator™ Spot 355Z IRC Quick Reference Guide (QRG) has basic product information such as mounting, menu options, and DMX assignments. For more information, download the User Manual from the CHAUVET® website: http://www.chauvetlighting.com/product-manuals-literature/. Disclaimer The information and specifications contained in this QRG are subject to change without notice.

  • Page 3: What Is Included

    For other issues, such as missing components or parts, damage not related to shipping, or concealed damage, file a claim with CHAUVET® within 7 days of delivery. For information on contacting CHAUVET®, see Contact Us at the end of this QRG.

  • Page 4: Fuse Replacement

    The Wedding-Ready Gobo Pack includes 6 wedding themed gobos that can be Gobo Pack inserted into the existing gobo slots. For information about changing gobos see the Intimidator™ Spot 355Z IRC User Manual on the CHAUVET® web site at http://www.chauvetlighting.com/product-manuals-literature/. Gobo Access Door...

  • Page 5: Mounting Diagram

    QRG. Use at least two mounting points and one safety cable per product. Make sure the mounting clamps are capable of supporting the weight of the product. The CLP-15 clamp from CHAUVET® is appropriate for this product. For the CHAUVET® line of mounting clamps, go to www.chauvetlighting.com/cables-...

  • Page 6: Dmx Linking

    CHAUVET® website: http://www.chauvetlighting.com/product-manuals-literature/. Information about DMX is in the CHAUVET® DMX Primer, which is available from the CHAUVET® website: http://www.chauvetlighting.com/downloads/DMX_Primer_rev05_WO.pdf. Starting Address To ensure full access to all channels in each DMX mode, the highest recommended DMX address for this product is 498.

  • Page 7: Dmx Assignments

    Intimidator™ Spot 355Z IRC QRG DMX Assignments 15CH Channel Function Value Percent/Setting 000ó255 0–540° Fine Pan 000ó255 Fine control of pan Tilt 000ó255 0–270° Fine Tilt 000ó255 Fine control of tilt Speed 000ó255 Pan/Tilt speed (fast to slow) 000ó006 White 007ó013 Yellow 014ó020 Pink 021ó027 Green...
  • Page 8 Intimidator™ Spot 355Z IRC QRG 15CH Channel Function Value Percent/Setting 000ó063 064ó071 Gobo 7 shake (slow to fast) 072ó079 Gobo 6 shake (slow to fast) Gobo Wheel 080ó087 Gobo 5 shake (slow to fast) 088ó095 Gobo 4 shake (slow to fast) 096ó103 Gobo 3 shake (slow to fast) 104ó111 Gobo 2 shake (slow to fast) 112ó119 Gobo 1 shake (slow to fast)
  • Page 9 Intimidator™ Spot 355Z IRC QRG 15CH Channel Function Value Percent/Setting 000ó007 No function 008ó015 Blackout pan/tilt movement 016ó023 Blackout color wheel movement 024ó031 Blackout gobo wheel movement 032ó039 Disable pan/tilt/color wheel movement blackout 040ó047 Disable pan/tilt/gobo wheel movement blackout 048ó055 Disable all movement blackout 056ó095 No function Control Function 096ó103 Reset pan...
  • Page 10 Intimidator™ Spot 355Z IRC QRG 09CH Channel Function Value Percent/Setting 000ó255 0–540° Tilt 000ó255 0–270° 000ó006 White 007ó013 Yellow 014ó020 Pink 021ó027 Green 028ó034 Red 035ó041 Light Blue 042ó048 Kelly Green 049ó055 Orange 056ó063 Dark Blue 064ó070 White + Yellow Color Wheel 071ó077 Yellow + Pink 078ó084 Pink + Green...
  • Page 11 Intimidator™ Spot 355Z IRC QRG 09CH Channel Function Value Percent/Setting 000ó007 Open 008ó012 Prism on Prism 013ó130 Prism rotate (slow to fast) 131ó247 Reverse prism rotate (slow to fast) 248ó255 Prism effects Focus 000ó255 Motorized focus (big to small) 000ó003 Closed 004ó007 Open 008ó076 Strobe (slow to fast) Shutter...
  • Page 12 La Guía de Referencia Rápida (GRR) del Intimidator™ Spot 355Z IRC contiene Guía información básica sobre el producto, como montaje, opciones de menú y asignaciones DMX. Para más información, descargue el Manual de Usuario del sitio web de CHAUVET®: http://www.chauvetlighting.com/product-manuals- literature/. Exención de La información y especificaciones contenidas en esta GRR están sujetas a cambio...

  • Page 13: Vista General

    Para otras incidencias, como componentes o piezas que falten, daños no relacionados con el transporte o daños no evidentes, presente una reclamación a CHAUVET® en el plazo de 7 días desde la entrega. Para información sobre cómo contactar con CHAUVET®, vea la sección...

  • Page 14: Pack De Gobos Listo Para Bodas

    El pack de gobos listo para bodas incluye 6 gobos de tema nupcial que se pueden Listo para Bodas insertar en las ranuras de gobo. Para información sobre cómo cambiar los gobos, vea el Intimidator™ Spot 355Z IRC Manual de Usuario en el sitio web de CHAUVET® en http://www.chauvetlighting.com/product-manuals-literature/. Compuerta de Acceso al Gobo Gobos...

  • Page 15: Montaje

    Para que el máximo número de Intimidator™ Spot 355Z IRC se puedan alimentar en cadena a 120 V o a 240 V, consulte el Manual de usuario o la etiqueta del producto. El Manual de Usuario está disponible en el sitio web de CHAUVET®: http://www.chauvetlighting.com/product-manuals-literature/. Sustitución del 1.

  • Page 16: Mapa De Men

    Intimidator™ Spot 355Z IRC GRR Descripción del Botón Función Panel de Control <MENU> Sale del menú o función actual Navega hacia arriba por la lista de menú o aumenta el valor <UP> numérico cuando está en una función Navega hacia abajo por la lista de menú o disminuye el valor <DOWN>...

  • Page 17: Enlace Dmx

    DMX más alta recomendable para este producto es 498. Conexión El Intimidator™ Spot 355Z IRC funciona en modo Maestro/Esclavo. La Maestro/Esclavo información para configurar este producto para funcionamiento Maestro/Esclavo está en el Manual de Usuario, disponible desde el sitio web de CHAUVET®: http://www.chauvetlighting.com/product-manuals-literature/. Asignaciones DMX 15CH Canal Función...
  • Page 18 Intimidator™ Spot 355Z IRC GRR 15CH Canal Función Valor Porcentaje/Configuración 000ó006 Blanco 007ó013 Amarillo 014ó020 Rosa 021ó027 Verde 028ó034 Rojo 035ó041 Azul claro 042ó048 Verde calipso 049ó055 Naranja 056ó063 Azul oscuro 064ó070 Blanco + Amarillo Rueda de Color 071ó077 Amarillo + Rosa 078ó084 Verde + Rosa 085ó091 Verde + Rojo 092ó098 Rojo + Azul Claro...
  • Page 19 Intimidator™ Spot 355Z IRC GRR 15CH Canal Función Valor Porcentaje/Configuración 000ó007 Abierto 008ó012 Prisma conectado Prisma 013ó130 Rotar prisma (lento a rápido) 131ó247 Rotar prisma inverso (lento a rápido) 248ó255 Efectos de prisma Foco 000ó255 Foco con motor (grande a pequeño) Atenuador 000ó255 0-100% 000ó003 Cerrado...
  • Page 20 Intimidator™ Spot 355Z IRC GRR 09CH Canal Función Valor Porcentaje/Configuración Desplazamiento 000ó255 0-540° Lateral Inclinación 000ó255 0-270° 000ó006 Blanco 007ó013 Amarillo 014ó020 Rosa 021ó027 Verde 028ó034 Rojo 035ó041 Azul claro 042ó048 Verde calipso 049ó055 Naranja 056ó063 Azul oscuro 064ó070 Blanco + Amarillo Rueda de Color 071ó077 Amarillo + Rosa 078ó084 Verde + Rosa...
  • Page 21 Intimidator™ Spot 355Z IRC GRR 09CH Canal Función Valor Porcentaje/Configuración 000ó063 Índice 064ó147 Rotar (lento a rápido) Rotación de Gobo 148ó231 Rotar inverso (lento a rápido) 232ó255 Rebotar 000ó007 Abierto 008ó012 Prisma conectado Prisma 013ó130 Rotar prisma (lento a rápido) 131ó247 Rotar prisma inverso (lento a rápido) 248ó255 Efectos de prisma Foco...
  • Page 22 DMX. Pour plus d'informations, veuillez télécharger le Manuel l'Utilisateur site internet CHAUVET® : http://www.chauvetlighting.com/product-manuals-literature/. Clause de non Les informations et caractéristiques contenues dans ce MR sont sujettes à Responsabilité changement sans préavis.

  • Page 23: Nous Contacter

    Pour tout autre problème comme la non-livraison de pièces ou de composants, des dommages sans rapport avec la livraison ou pour des vices cachés, veuillez déposer votre réclamation auprès de CHAUVET® dans les 7 jours suivant la livraison. Pour savoir comment prendre contact avec CHAUVET®, veuillez...

  • Page 24: Vue D'ensemble

    Intimidator™ Spot 355Z IRC MR Porte-fusible Entrée d'Alimentation Entrée DMX Sortie Sortie DMX d'Alimentation Panneau Arrière Poignées de Pieds en Transport Caoutchouc Boucle de Sécurité (x2) (x4) Vue d'Ensemble Indicateur Capteur Écran LCD Lumineux Infrarouge Couleur Panneau Avant Boutons de Commande...

  • Page 25: Pack De Gobos Spécial Mariages

    être insérés dans les emplacements gobos existants. Pour plus d'informations sur la manière de changer les gobos, veuillez consulter le manuel de l'utilisateur de l'Intimidator™ Spot 355Z IRC sur le site internet de CHAUVET® à l'adresse http://www.chauvetlighting.com/product-manuals-literature/. Porte d'Accès au Gobo Gobos...

  • Page 26: Installation

    Pour savoir combien de Intimidator™ Spot 355Z IRC peuvent être chaînés entre eux au maximum avec un branchement 120 V ou 240 V, veuillez consulter le manuel de l'utilisateur ou l'étiquette sur l'appareil. Le manuel de l'utilisateur est consultable sur le site internet de CHAUVET® : http://www.chauvetlighting.com/product-manuals-literature/. Remplacement des 1.

  • Page 27: Schéma De Menu

    Intimidator™ Spot 355Z IRC MR Description du Bouton Fonction Panneau de <MENU> Permet la sortie du menu ou de la fonction en cours. Commande Permet de naviguer vers le haut dans la liste du menu ou <UP> d'incrémenter une valeur numérique dans une fonction. Permet de naviguer vers le bas dans la liste du menu ou de <DOWN>...

  • Page 28: Affectations Dmx

    à la configuration de l'Intimidator™ Spot 355Z IRC pour le fonctionnement DMX se trouvent dans le manuel de l'utilisateur, disponible sur le site de CHAUVET® à l'adresse : http://www.chauvetlighting.com/product-manuals- literature/. Pour plus d'informations sur le DMX, téléchargez l'introduction au CHAUVET®...
  • Page 29 Intimidator™ Spot 355Z IRC MR 15CH Canal Fonction Valeur Pourcentage/Paramétrage 000ó063 064ó071 Tremblement de gobo 7 (lent à rapide) 072ó079 Tremblement de gobo 6 (lent à rapide) Roue de Gobos 080ó087 Tremblement de gobo 5 (lent à rapide) 088ó095 Tremblement de gobo 4 (lent à rapide) 096ó103 Tremblement de gobo 3 (lent à...
  • Page 30 Intimidator™ Spot 355Z IRC MR 15CH Canal Fonction Valeur Pourcentage/Paramétrage 000ó007 Pas de fonction Noir général pendant mouvement de 008ó015 balayage/basculement Noir général pendant mouvement de roue de 016ó023 couleurs Noir général pendant mouvement de roue de 024ó031 gobos Désactivation du noir général pendant mouvement 032ó039 de balayage/basculement/roue de couleurs Désactivation du noir général pendant mouvement...
  • Page 31 Intimidator™ Spot 355Z IRC MR 09CH Canal Fonction Valeur Pourcentage/Paramétrage Balayage 000ó255 0–540° Basculement 000ó255 0-270° 000ó006 Blanc 007ó013 Jaune 014ó020 Rose 021ó027 Vert 028ó034 Rouge 035ó041 Bleu clair 042ó048 Vert irlandais 049ó055 Orange 056ó063 Bleu foncé 064ó070 Blanc + jaune 071ó077 Jaune + rose Roue de Couleurs 078ó084 Rose + vert...
  • Page 32 Intimidator™ Spot 355Z IRC MR 09CH Canal Fonction Valeur Pourcentage/Paramétrage 000ó063 Index 064ó147 Rotation (lent à rapide) Rotation des Gobos 148ó231 Rotation inverse (lent à rapide) 232ó255 Rebond 000ó007 Ouvert 008ó012 Prisme activé Prisme 013ó130 Rotation du prisme (lent à rapide) 131ó247 Rotation inverse du prisme (lent à...

  • Page 33: Über Diese Schnellanleitung

    Produktinformationen, etwa über Montage, Menüoptionen und DMX-Zuweisungen des Geräts. Detaillierte Informationen finden Sie in der Bedienungsanleitung dieses Produkts, die Sie Website CHAUVET® herunterladen können unter: http://www.chauvetlighting.com/product-manuals-literature/. Haftungsausschluss Die in dieser Anleitung aufgeführten Informationen und Spezifikationen können ohne vorherige Ankündigung geändert werden.
  • Page 34 Intimidator™ Spot 355Z IRC SAL · Dieses Produkt eignet sich nicht für eine permanente Installation. · Dieses Gerät darf nur im Innenbereich verwendet werden. Es entspricht dem Standard IP 20. · Das Gerät nicht Regen oder Feuchtigkeit aussetzen. · Schließen Sie dieses Produkt immer an eine Stromquelle an, deren Spannung sich innerhalb des auf dem Typenschild oder rückseitigen Bedienfeld des Produkts angezeigten Spannungsbereich befindet.
  • Page 35 Bei anderen Problemen wie etwa fehlenden Komponenten oder Teile, Schäden, die nicht durch den Transport entstanden sind, oder nicht offensichtliche Schäden, machen Sie Ihren Anspruch gegenüber CHAUVET® innerhalb von 7 Tagen ab Lieferung der Waren geltend. Hinweise zur Kontaktaufnahme mit CHAUVET®...
  • Page 36 Intimidator™ Spot 355Z IRC SAL Sicherungshalter Stromzufuhr DMX-Eingang Stromausgang DMX-Ausgang Bedienfeld Rückseite Tragegriffe Gummifüße (2x) (4 x) Überblick Sicherheitsöse IR-Sensor Anzeigeleuchte Farbiges LCD Bedienfeld Vorderseite Bedientasten...
  • Page 37 Der für eine Hochzeit geeignete Gobo-Pack umfasst 6 Gobos mit geeigneter Gobo- Hochzeitsthemen, die in die vorhandenen Gobo-Aufnahmen gesteckt werden können. Informationen zum Wechseln der Gobos finden Sie in der Pack Bedienungsanleitung des Intimidator™ Spot 355Z IRC auf der Website von CHAUVET® unter http://www.chauvetlighting.com/product-manuals-literature/. Gobo- Gobos Zugangsöffnung...
  • Page 38 Informationen zur maximalen Anzahl der Intimidator™ Spot 355Z IRC-Geräte, die bei 120 V oder 240 V in Serie geschaltet werden können, lesen Sie bitte die Bedienungsanleitung oder das Typenschild am Gerät. Die Bedienungsanleitung steht auf der Website von CHAUVET® zum Download bereit: http://www.chauvetlighting.com/product-manuals-literature/. Auswechseln der 1.

  • Page 39: Montage

    Befestigungspunkte sowie ein Sicherheitskabel. Stellen Sie sicher, dass die Befestigungsklemmen dafür ausgelegt sind, das Produktgewicht tragen zu können. Für dieses Gerät eignet sich die Befestigungsklemme CLP-15 von CHAUVET®. Informationen zu unserer CHAUVET®-Produktlinie für Befestigungsklemmen finden Sie unter www.chauvetlighting.com/cables-clamps- main.html.
  • Page 40 Zeigt die LED-Temperatur in Grad Celsius an DMX-Verbindung Der Intimidator™ Spot 355Z IRC kann mit einem DMX-Controller angesteuert werden. Informationen zur Konfigurierung des Intimidator™ Spot 355Z IRC finden Sie in der Bedienungsanleitung, die Sie auf der Website von CHAUVET® herunterladen können: http://www.chauvetlighting.com/product-manuals-literature/. Informationen über...
  • Page 41 Intimidator™ Spot 355Z IRC SAL DMX-Zuweisungen 15CH Kanal Funktion Wert Prozent/Einstellung Schwenkung 000ó255 0-540° Schwenkung fein 000ó255 Feinkontrolle der Schwenkung Neigung 000ó255 0-270° Neigung fein 000ó255 Feinkontrolle der Neigung Geschwindigkeit der Schwenkungs- und Geschwindigkeit 000ó255 Neigungsbewegung (schnell bis langsam) 000ó006 weiß 007ó013 gelb 014ó020 rosa 021ó027 grün...
  • Page 42 Intimidator™ Spot 355Z IRC SAL 15CH Kanal Funktion Wert Prozent/Einstellung 000ó063 064ó071 Gobo 7 Shake (langsam bis schnell) 072ó079 Gobo 6 Shake (langsam bis schnell) Goborad 080ó087 Gobo 5 Shake (langsam bis schnell) 088ó095 Gobo 4 Shake (langsam bis schnell) 096ó103 Gobo 3 Shake (langsam bis schnell) 104ó111 Gobo 2 Shake (langsam bis schnell) 112ó119 Gobo 1 Shake (langsam bis schnell)
  • Page 43 Intimidator™ Spot 355Z IRC SAL 15CH Kanal Funktion Wert Prozent/Einstellung 000ó007 Keine Funktion Verdunkelung mit Schwenkungs- 008ó015 /Neigungsbewegung 016ó023 Verdunkelung mit Farbradbewegung 024ó031 Verdunkelung mit Goboradbewegung Verdunkelung mit Schwenkungs- 032ó039 /Neigungsbewegung und Farbradbewegung deaktivieren Verdunkelung mit Schwenkungs- 040ó047 /Neigungsbewegung und Goboradbewegung deaktivieren 048ó055 Alle Verdunkelungsbewegungen deaktivieren Steuerfunktion...
  • Page 44 Intimidator™ Spot 355Z IRC SAL 09CH Kanal Funktion Wert Prozent/Einstellung Schwenkung 000ó255 0-540° Neigung 000ó255 0-270° 000ó006 weiß 007ó013 gelb 014ó020 rosa 021ó027 grün 028ó034 rot 035ó041 hellblau 042ó048 leuchtend gelbgrün 049ó055 orange 056ó063 dunkelblau 064ó070 weiß + gelb 071ó077 gelb + rosa Farbrad 078ó084 rosa + grün 085ó091 grün + rot...
  • Page 45 Intimidator™ Spot 355Z IRC SAL 09CH Kanal Funktion Wert Prozent/Einstellung 000ó063 064ó071 Gobo 7 Shake (langsam bis schnell) 072ó079 Gobo 6 Shake (langsam bis schnell) Goborad 080ó087 Gobo 5 Shake (langsam bis schnell) 088ó095 Gobo 4 Shake (langsam bis schnell) 096ó103 Gobo 3 Shake (langsam bis schnell) 104ó111 Gobo 2 Shake (langsam bis schnell) 112ó119 Gobo 1 Shake (langsam bis schnell)
  • Page 46 O Guia de Referência Rápida (GRR) do Intimidator™ Spot 355Z IRC contém informações básicas sobre o produto tais como instalação, opções de menu e atribuições DMX. Para obter mais informações, transfira o Manual do Utilizador do site Web da CHAUVET®: http://www.chauvetlighting.com/product-manuals- literature/.
  • Page 47 Relativamente a outros problemas, tais como componentes ou peças em falta, danos não relacionados com o transporte ou danos ocultos, apresente uma reclamação junto da CHAUVET® no espaço de 7 dias após a entrega. Para obter informações sobre como contactar a CHAUVET®, consulte Contact Us (contacte-nos) no final deste QRG.

  • Page 48: Descrição Geral

    Intimidator™ Spot 355Z IRC GRR Sup. Fusíveis Entrada DMX Entrada Alim. Saída Alim. Saída DMX Painel Posterior Pés de Borracha Pegas de Transporte (x4) (x2) Anel de Segurança Descrição Geral Indicador Sensor IR Visor LCD a Cores Luminoso Painel Frontal Botões de Controle...
  • Page 49 Para obter mais informações sobre alterar gobos, consulte o Intimidator™ Spot Casamento 355Z IRC Manual do Utilizador no site Web da CHAUVET® em http://www.chauvetlighting.com/product-manuals-literature/. Porta do Gobo de Acesso Gobos...

  • Page 50: Diagrama De Instalação

    QRG. Utilize, no mínimo, dois pontos de fixação e um cabo de segurança por produto. Certifique-se de que as braçadeiras de instalação conseguem suportar o peso do produto. A braçadeira CLP-15 da CHAUVET® é apropriada para este produto. Para obter a linha de braçadeiras de montagem da CHAUVET®, aceda a www.chauvetlighting.com/cables-clamps-main.html.

  • Page 51: Mapa Do Menu

    Intimidator™ Spot 355Z IRC GRR Descrição do Botão Função Painel de Controlo <MENU> Sai da função ou menu actual Desloca-se para cima na lista de menus ou aumenta o valor <UP> numérico numa função Desloca-se para baixo na lista de menus ou diminui o valor <DOWN>...

  • Page 52: Atribuições Dmx

    CHAUVET®: http://www.chauvetlighting.com/product-manuals-literature/. As informações sobre DMX estão no CHAUVET® DMX Primer, que se encontra disponível a partir do site CHAUVET®: http://www.chauvetlighting.com/downloads/DMX_Primer_rev05_WO.pdf. Endereço Inicial Para garantir um acesso total a todos os canais em cada modo DMX, o endereço DMX mais elevado recomendado para este produto é...
  • Page 53 Intimidator™ Spot 355Z IRC GRR 15CH Canal Função Valor Percentagem/Definição 000ó006 Branco 007ó013 Amarelo 014ó020 Cor-de-rosa 021ó027 Verde 028ó034 Vermelho 035ó041 Azul claro 042ó048 Verde calipso 049ó055 Laranja 056ó063 Azul-escuro 064ó070 Branco e amarelo Roda de Cores 071ó077 Amarelo e cor-de-rosa 078ó084 Cor-de-rosa e verde 085ó091 Verde e vermelho 092ó098 Vermelho e azul claro...
  • Page 54 Intimidator™ Spot 355Z IRC GRR 15CH Canal Função Valor Percentagem/Definição 000ó007 Aberto 008ó012 Prisma ligado Prisma 013ó130 Rotação do prisma (lento para rápido) 131ó247 Rotação inversa do prisma (lento para rápido) 248ó255 Efeitos do prisma Foco 000ó255 Foco motorizado (grande para pequeno) Regulador da –...
  • Page 55 Intimidator™ Spot 355Z IRC GRR 09CH Canal Função Valor Percentagem/Definição Deslocamento 000ó255 0-540° Panorâmico Inclinação 000ó255 0-270° 000ó006 Branco 007ó013 Amarelo 014ó020 Cor-de-rosa 021ó027 Verde 028ó034 Vermelho 035ó041 Azul claro 042ó048 Verde calipso 049ó055 Laranja 056ó063 Azul-escuro 064ó070 Branco e amarelo 071ó077 Amarelo e cor-de-rosa Roda de Cores 078ó084 Cor-de-rosa e verde...
  • Page 56 Intimidator™ Spot 355Z IRC GRR 09CH Canal Função Valor Percentagem/Definição 000ó063 Indexar 064ó147 Rotação (lento para rápido) Rotação de Gobo 148ó231 Rotação inversa (lento para rápido) 232ó255 Oscilação 000ó007 Aberto 008ó012 Prisma ligado Prisma 013ó130 Rotação do prisma (lento para rápido) 131ó247 Rotação inversa do prisma (lento para rápido) 248ó255 Efeitos do prisma Foco...
  • Page 57 La Guida Rapida di Intimidator™ Spot 355Z IRC contiene informazioni di base Guida sul prodotto quali montaggio, opzioni menù e valori DMX. Per maggiori informazioni, scaricare il Manuale Utente dal sito Web CHAUVET®: http://www.chauvetlighting.com/product-manuals-literature/. Esclusione di Le informazioni e le specifiche contenute in questa guida possono essere Responsabilità...
  • Page 58 Per altri problemi quali componenti o parti mancanti, danni non correlati al trasporto o danni occulti, presentare reclamo a CHAUVET® entro sette (7) giorni dal ricevimento della merce. Per le informazioni sui contatti CHAUVET®, vedere Contact Us (contatti) alla fine della presente Guida rapida.

  • Page 59: Vista D'insieme

    Intimidator™ Spot 355Z IRC GR Portafusibile Ingresso DMX Ingresso Alimentazione Uscita DMX Uscita Alimentazione Piedino in Gomma Pannello Posteriore Maniglie da Trasporto (x4) (x2) Anello di Sicurezza Vista d'Insieme Display LCD Sensore IR Indicatore full-color Luminoso Pannello Anteriore Pulsanti di Controllo...

  • Page 60: Confezione Gobo Wedding-Ready

    La confezione Gobo Wedding-Ready include 6 gobo a tema nuziale Wedding-Ready che è possibile inserire nelle slot esistenti. Per le informazioni su come cambiare i gobo, vedere il Manuale Utente Intimidator™ Spot 355Z IRC sul sito Web CHAUVET® all'indirizzo http://www.chauvetlighting.com/product-manuals- literature/. Sportellino di...

  • Page 61: Schema Di Montaggio

    Assicurarsi che i morsetti di montaggio siano in grado di sopportare il peso dell'unità. Il morsetto CLP-15 di CHAUVET® è adatto a questa unità. Per la linea di morsetti di montaggio CHAUVET® visitare il sito Web www.chauvetlighting.com/cables-clamps-main.html.
  • Page 62 Intimidator™ Spot 355Z IRC GR Descrizione del Pulsante Funzione Pannello di <MENU> Consente di uscire dal menù o dalla funzione corrente. Controllo Consente di spostarsi verso l'alto nell'elenco menù o di aumentare il <UP> valore numerico all'interno di una funzione. Consente di spostarsi verso il basso nell'elenco menù...

  • Page 63: Assegnazioni Dmx

    Intimidator™ Spot 355Z IRC per il funzionamento DMX nel Manuale Utente disponibile sul sito Web CHAUVET®: http://www.chauvetlighting.com/product-manuals-literature/. Le informazioni sul DMX si trovano nel DMX Primer di CHAUVET® disponibile sul sito Web CHAUVET®: http://www.chauvetlighting.com/downloads/DMX_Primer_rev05_WO.pdf.
  • Page 64 Intimidator™ Spot 355Z IRC GR 15CH Canale Funzione Valore Percentuale/Impostazione 000ó063 064ó071 Oscillazione gobo 7 (da lenta a veloce) 072ó079 Oscillazione gobo 6 (da lenta a veloce) Ruota obo 080ó087 Oscillazione gobo 5 (da lenta a veloce) 088ó095 Oscillazione gobo 4 (da lenta a veloce) 096ó103 Oscillazione gobo 3 (da lenta a veloce) 104ó111 Oscillazione gobo 2 (da lenta a veloce) 112ó119 Oscillazione gobo 1 (da lenta a veloce)
  • Page 65 Intimidator™ Spot 355Z IRC GR 15CH Canale Funzione Valore Percentuale/Impostazione 000ó007 Nessuna funzione 008ó015 Blackout rotazione/brandeggio 016ó023 Blackout movimento ruota colore 024ó031 Blackout movimento ruota gobo Disattivazione blackout movimento 032ó039 rotazione/brandeggio/ruota colore Disattivazione blackout movimento 040ó047 rotazione/brandeggio/ruota gobo 048ó055 Disattivazione blackout tutti i movimenti Funzioni di 056ó095 Nessuna funzione Controllo...
  • Page 66 Intimidator™ Spot 355Z IRC GR 09CH Canale Funzione Valore Percentuale/Impostazione Rotazione 000ó255 0–540° Brandeggio 000ó255 0-270° 000ó006 Bianco 007ó013 Giallo 014ó020 Rosa 021ó027 Verde 028ó034 Rosso 035ó041 Blu chiaro 042ó048 Verde Kelly 049ó055 Arancio 056ó063 Blu scuro 064ó070 Bianco + Giallo Ruota Colore 071ó077 Giallo + Rosa 078ó084 Rosa + Verde...
  • Page 67 Intimidator™ Spot 355Z IRC GR 09CH Canale Funzione Valore Percentuale/Impostazione 000ó063 Indicizzazione 064ó147 Rotazione (da lenta a veloce) Rotazione Gobo 148ó231 Rotazione inversa (da lenta a veloce) 232ó255 Bounce 000ó007 Aperto 008ó012 Prisma acceso Prisma 013ó130 Rotazione prisma (da lenta a veloce) 131ó247 Rotazione prisma inversa (da lenta a veloce) 248ó255 Effetti prisma Messa a Fuoco...

  • Page 68: Informacje Dotyczące Instrukcji

    Reference Guide) (QRG) zawiera podstawowe informacje takie jak podłączenie, dotyczące montaż, opcje menu oraz wartości DMX. Więcej szczegółowych informacji instrukcji można uzyskać w pełnej instrukcji obsługi znajdującej się na stronie firmy CHAUVET®: http://www.chauvetlighting.com/product-manuals-literature/. Oświadczenie Informacje i specyfikacje zawarte w niniejszym dokumencie (QRG) podlegają zmianie bez powiadomienia. Wskazówki Informacje dotyczące bezpieczeństwa zawierają...
  • Page 69 Intimidator™ Spot 355Z IRC QRG · Produkt nie jest przeznaczony do instalowania na stałe. · Produkt może być używany jedynie w pomieszczeniach. Stopień ochrony urządzenia wynosi IP20. · Nie należy wystawiać urządzenia na deszcz oraz narażać na zawilgocenie. · Urządzenie należy zawsze podłączać do źródła prądu, którego napięcie mieści się...

  • Page 70: Co Wchodzi W Skład Zestawu

    W pozostałych kwestiach, takich jak brakujące części lub komponenty, uszkodzenia niezwiązane z transportem lub uszkodzenia ukryte, należy złożyć reklamację w firmie CHAUVET® w ciągu 7 dni od dostawy. W celu uzyskania informacji kontaktowych do firmy CHAUVET®, proszę przejść do sekcji (kontakt) znajdującej się...
  • Page 71 W celu uzyskania informacji tarcz gobo dotyczącej zmiany tarcz gobo, proszę zapoznać się z instrukcją obsługi Intimidator™ Spot 355Z IRC znajdującą się na stronie firmy CHAUVET® http://www.chauvetlighting.com/product-manuals-literature/. Drzwiczki na tarcze gobo Tarcze gobo:...

  • Page 72: Rysunek Montażowy

    W celu sprawdzenia dokładnej ilości urządzeń Intimidator™ Spot 355Z IRC jakie mogą zostać połączone przy napięciu zasilającym 120 V lub 240 V, proszę zapoznać się z instrukcją obsługi lub etykietą znajdująca się na urządzeniu. Instrukcja obsługi dostępna jest na stroni internetowej firmy CHAUVET® : http://www.chauvetlighting.com/product-manuals-literature/. Wymiana 1.
  • Page 73 Intimidator™ Spot 355Z IRC QRG Opis panelu Przycisk Funkcja sterowania <MENU> Wyjście z bieżącej opcji menu lub funkcji. Przejście w górę po liście menu lub zwiększenie wartości <UP> numerycznej w funkcji. Przejście w dół po liście lub obniżenie wartości numerycznej w <DOWN>...

  • Page 74: Przypisanie Kanału Dmx

    DMX znajdują się w instrukcji obsługi dostępnej na stronie internetowej http://www.chauvetlighting.com/product-manuals-literature/. firmy CHAUVET®: Informacje dotyczące trybu DMX zawarte są dokumencie CHAUVET® DMX Primer i dostępne są na stronie internetowej firmy CHAUVET® : http://www.chauvetlighting.com/downloads/DMX_Primer_rev05_WO.pdf. Adres W celu zapewnienia pełnego dostępu do wszystkich kanałów w każdym trybie początkowy DMX najbardziej zalecanym adresem jest DMX 498.
  • Page 75 Intimidator™ Spot 355Z IRC QRG 15CH Kanał Funkcja Wartość Procent/Ustawienia 000ó063 Tarcza gobo 7 efekt shake 064ó071 (od wolnego do szybkiego) Tarcza gobo 6 efekt shake 072ó079 (od wolnego do szybkiego) Tarcza gobo 5 efekt shake 080ó087 Tarcza gobo (od wolnego do szybkiego) Tarcza gobo 4 efekt shake 088ó095 (od wolnego do szybkiego)
  • Page 76 Intimidator™ Spot 355Z IRC QRG 15CH Kanał Funkcja Wartość Procent/Ustawienia 000ó007 Brak funkcji 008ó015 Wygaszone ruchy pan/tilt 016ó023 Wygaszenie ruchu kolorowej tarczy 024ó031 Wygaszenie ruchu tarczy gobo Dezaktywacja wygaszania ruchu pan/tilt/kolorowej 032ó039 tarczy Dezaktywacja wygaszania ruchu pan/tilt/tarczy 040ó047 gobo 048ó055 Dezaktywacja wszystkich ruchów wygaszania 056ó095 Brak funkcji Funkcje sterowania 096ó103 Reset funkcji pan...
  • Page 77 Intimidator™ Spot 355Z IRC QRG 09CH Kanał Funkcja Wartość Procent/Ustawienia obrót 000ó255 0-540° przechył 000ó255 0–270° 000ó006 White (biały) 007ó013 Yellow (żółty) 014ó020 Pink (różowy) 021ó027 Green (zielony) 028ó034 Red (czerwony) 035ó041 Light Blue (jasnoniebieski) 042ó048 Soczysta zieleń 049ó055 Orange (pomarańczowy) 056ó063 Dark Blue (ciemnoniebieski) 064ó070 Biały + Żółty Kolorowe tarcze...
  • Page 78 Intimidator™ Spot 355Z IRC QRG 09CH Kanał Funkcja Wartość Procent/Ustawienia 000ó063 Tarcza gobo 7 efekt shake 064ó071 (od wolnego do szybkiego) Tarcza gobo 6 efekt shake 072ó079 (od wolnego do szybkiego) Tarcza gobo 5 efekt shake 080ó087 Tarcza gobo (od wolnego do szybkiego) Tarcza gobo 4 efekt shake 088ó095 (od wolnego do szybkiego)

  • Page 79: О Данном Руководстве

    информацию об устройстве, включая вопросы руководстве монтажа, настроек меню и значений DMX. Для получения подробной информации загрузите руководство пользователя с сайта CHAUVET®: http://www.chauvetlighting.com/product-manuals-literature/. Отказ от Информация и спецификации, приведенные в этом руководстве, могут меняться без уведомления. ответственности Замечания по Приведенные ниже Замечания по...

  • Page 80: Комплект Поставки

    целиком, претензия может быть отклонена. По другим вопросам, таким как отсутствие компонентов или деталей, повреждения, не связанные с транспортировкой, и скрытые повреждения, направьте претензию в CHAUVET® в течение 7 дней после получения товара. Контактную информацию CHAUVET® см. в разделе Contact Us (Свяжитесь...
  • Page 81 Intimidator™ Spot 355Z IRC QRG Держатель предохранителя Вход питания Вход DMX Выход Выход DMX питания Задняя панель Резиновые Ручки для переноски опоры (x2) (x4) Предохранительный контур Обзор Полноцветный Индикаторная ИК-датчик ЖК-дисплей лампа Передняя панель Кнопки управления...
  • Page 82 Свадебный пакет гобо включает 6 тематических свадебных гобо, которые можно вставить в уже существующие слоты для гобо. Информацию о смене пакет гобо гобо см. в Руководстве пользователя Intimidator™ Spot 355Z IRC на сайте CHAUVET® http://www.chauvetlighting.com/product-manuals-literature/. Дверца доступа к гобо Гобо...

  • Page 83: Подключение Питания

    объединяться при напряжении 120 или 240 В, см. в Руководстве пользователя или на этикетке на устройстве. Руководство пользователя имеется на сайте CHAUVET®: http://www.chauvetlighting.com/product-manuals-literature/ Замена 1. Отключите устройство от питания. 2. С помощью плоской отвертки, выверните крышку держателя предохранителей предохранителя из корпуса.

  • Page 84: Описание Панели Управления

    Замечания по безопасности. Пользуйтесь как минимум двумя монтажными точками и одним предохранительным тросом на устройство. Убедитесь, что монтажные зажимы могут удерживать массу продукта. Для этого устройства подходит зажим CLP-15 от CHAUVET®. Информацию о линейке монтажных зажимов можно получить по ссылке...

  • Page 85: Карта Меню

    Intimidator™ Spot 355Z IRC QRG Карта меню Главный уровень Уровни программирования Описание Address 001–512 Настройка начального адреса DMX 09CH Выбор режима DMX 15CH Auto Выбор автоматического режима Run Mode Sound Выбор режима звуковой активации Slave Выбор режима Slave Выбор ИК-управления Нормальный...

  • Page 86: Связь По Dmx

    Устройство Intimidator™ Spot 355Z IRC может работать с контроллером DMX. Информация о конфигурировании устройства Intimidator™ Spot 355Z IRC для работы в режиме DMX приведена в Руководстве пользователя, доступном на сайте CHAUVET®: http://www.chauvetlighting.com/product- manuals-literature/. Информация о DMX имеется в вводном руководстве...

  • Page 87: Назначенные Dmx-Каналы

    Intimidator™ Spot 355Z IRC QRG Назначенные DMX-каналы 15CH Канал Функция Значение Процент/уставка Панорама 000ó255 0-540° Точная регулировка 000ó255 Точная регулировка панорамы панорамы Наклон 000ó255 0-270° Точная регулировка 000ó255 Точная регулировка наклона наклона Скорость 000ó255 Скорость панорамы/наклона (высокая-низкая) 000ó006 Белый 007ó013 Желтый 014ó020 Розовый...
  • Page 88 Intimidator™ Spot 355Z IRC QRG 15CH Канал Функция Значение Процент/уставка 000ó063 064ó071 Вибрация гобо 7 (низкая-высокая) 072ó079 Вибрация гобо 6 (низкая-высокая) Колесо гобо 080ó087 Вибрация гобо 5 (низкая-высокая) 088ó095 Вибрация гобо 4 (низкая-высокая) 096ó103 Вибрация гобо 3 (низкая-высокая) 104ó111 Вибрация гобо 2 (низкая-высокая) 112ó119 Вибрация...
  • Page 89 Intimidator™ Spot 355Z IRC QRG 15CH Канал Функция Значение Процент/уставка 000ó007 Нет действия 008ó015 Затемнение – панорамное/наклонное движение 016ó023 Затемнение – движение цветового колеса 024ó031 Затемнение – движение колеса гобо Отключение панорамного/наклонного 032ó039 движения/движения цветового колеса в темноте Отключение панорамного/наклонного 040ó047 движения/движения...
  • Page 90 Intimidator™ Spot 355Z IRC QRG 09CH Канал Функция Значение Процент/уставка Панорама 000ó255 0-540° Наклон 000ó255 0-270° 000ó006 Белый 007ó013 Желтый 014ó020 Розовый 021ó027 Зеленый 028ó034 Красный 035ó041 Светло-голубой 042ó048 Ярко-зеленый 049ó055 Оранжевый 056ó063 Синий 064ó070 Белый + желтый 071ó077 Желтый + розовый Цветовое...
  • Page 91 Intimidator™ Spot 355Z IRC QRG 09CH Канал Функция Значение Процент/уставка 000ó063 Указатель 064ó147 Вращение (медленно-быстро) Вращение гобо 148ó231 Обратное вращение (медленно-быстро) 232ó255 Колебания изображения 000ó007 Открыть 008ó012 Призма вкл Призма 013ó130 Вращение призмы (медленно-быстро) 131ó247 Обратное вращение призмы (медленно-быстро) 248ó255 Эффекты призмы Моторизованный...

  • Page 92: Multi-Language

    Outside the U.S., United Kingdom, Ireland, or Mexico, contact the dealer of record and follow their instructions to request support or to return a product. Visit the CHAUVET® website for contact information. Intimidator™ Spot 355Z IRC QRG Rev. 1 ML ©...
