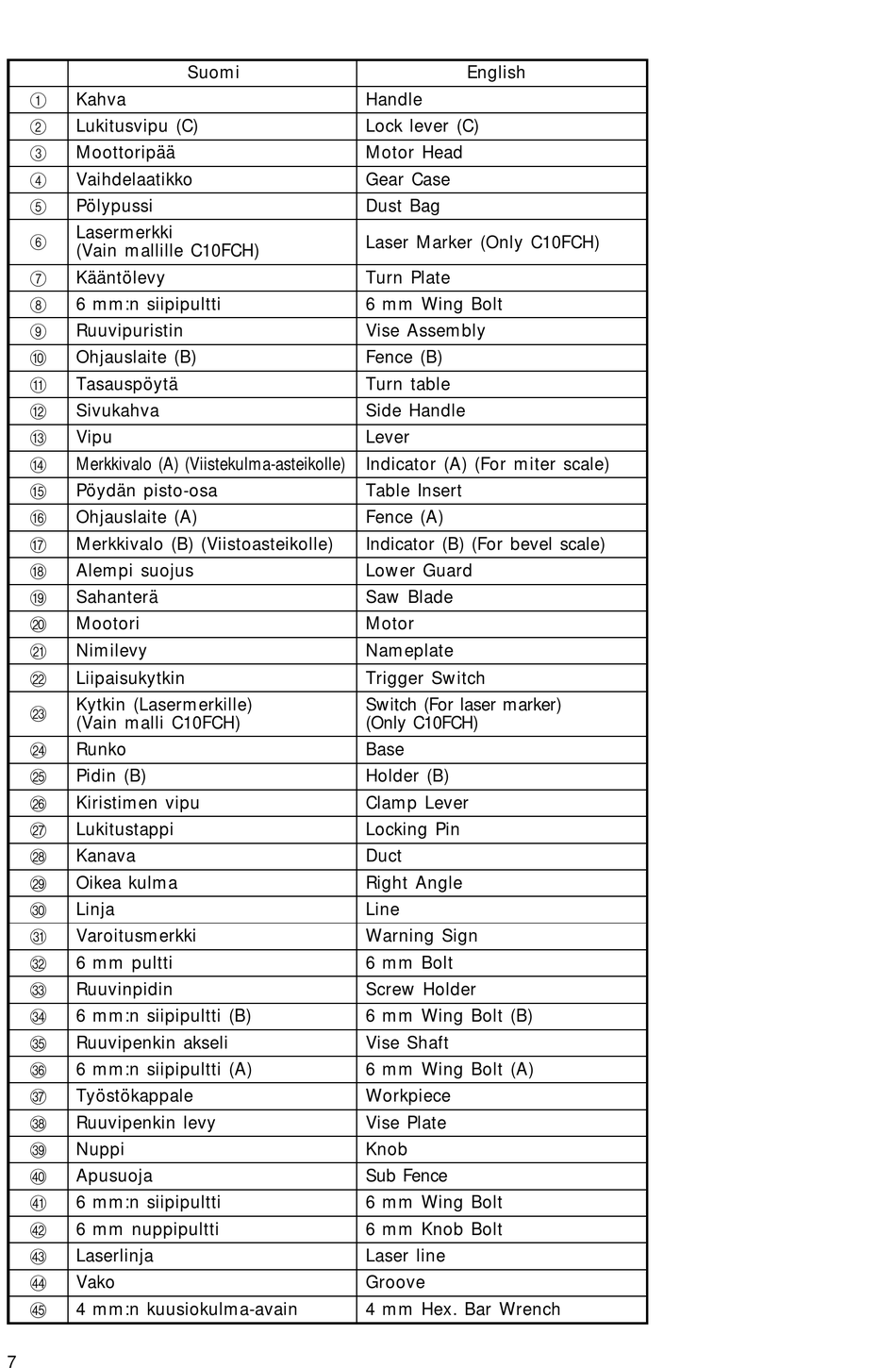

1 Kahva
2
Lukitusvipu (C)
3
Moottoripää
4
Vaihdelaatikko
5
Pölypussi
Lasermerkki
6
(Vain mallille C10FCH)
7
Kääntölevy
8
6 mm:n siipipultti
9
Ruuvipuristin
0
Ohjauslaite (B)
A
Tasauspöytä
B
Sivukahva
C
Vipu
D Merkkivalo (A) (Viistekulma-asteikolle)
E Pöydän pisto-osa
F Ohjauslaite (A)
G Merkkivalo (B) (Viistoasteikolle)
H Alempi suojus
I Sahanterä
J
Mootori
K
Nimilevy
L
Liipaisukytkin
Kytkin (Lasermerkille)
M
(Vain malli C10FCH)
N
Runko
O
Pidin (B)
P
Kiristimen vipu
Q
Lukitustappi
R
Kanava
S
Oikea kulma
T
Linja
U Varoitusmerkki
V 6 mm pultti
W Ruuvinpidin
X 6 mm:n siipipultti (B)
Y
Ruuvipenkin akseli
Z
6 mm:n siipipultti (A)
[
Työstökappale
\
Ruuvipenkin levy
]
Nuppi
`
Apusuoja
a
6 mm:n siipipultti
b
6 mm nuppipultti
c Laserlinja
d Vako
e 4 mm:n kuusiokulma-avain
7
Suomi English
Handle
Lock lever (C)
Motor Head
Gear Case
Dust Bag
Laser Marker (Only C10FCH)
Turn Plate
6 mm Wing Bolt
Vise Assembly
Fence (B)
Turn table
Side Handle
Lever
Indicator (A) (For miter scale)
Table Insert
Fence (A)
Indicator (B) (For bevel scale)
Lower Guard
Saw Blade
Motor
Nameplate
Trigger Switch
Switch (For laser marker)
(Only C10FCH)
Base
Holder (B)
Clamp Lever
Locking Pin
Duct
Right Angle
Line
Warning Sign
6 mm Bolt
Screw Holder
6 mm Wing Bolt (B)
Vise Shaft
6 mm Wing Bolt (A)
Workpiece
Vise Plate
Knob
Sub Fence
6 mm Wing Bolt
6 mm Knob Bolt
Laser line
Groove
4 mm Hex. Bar Wrench
