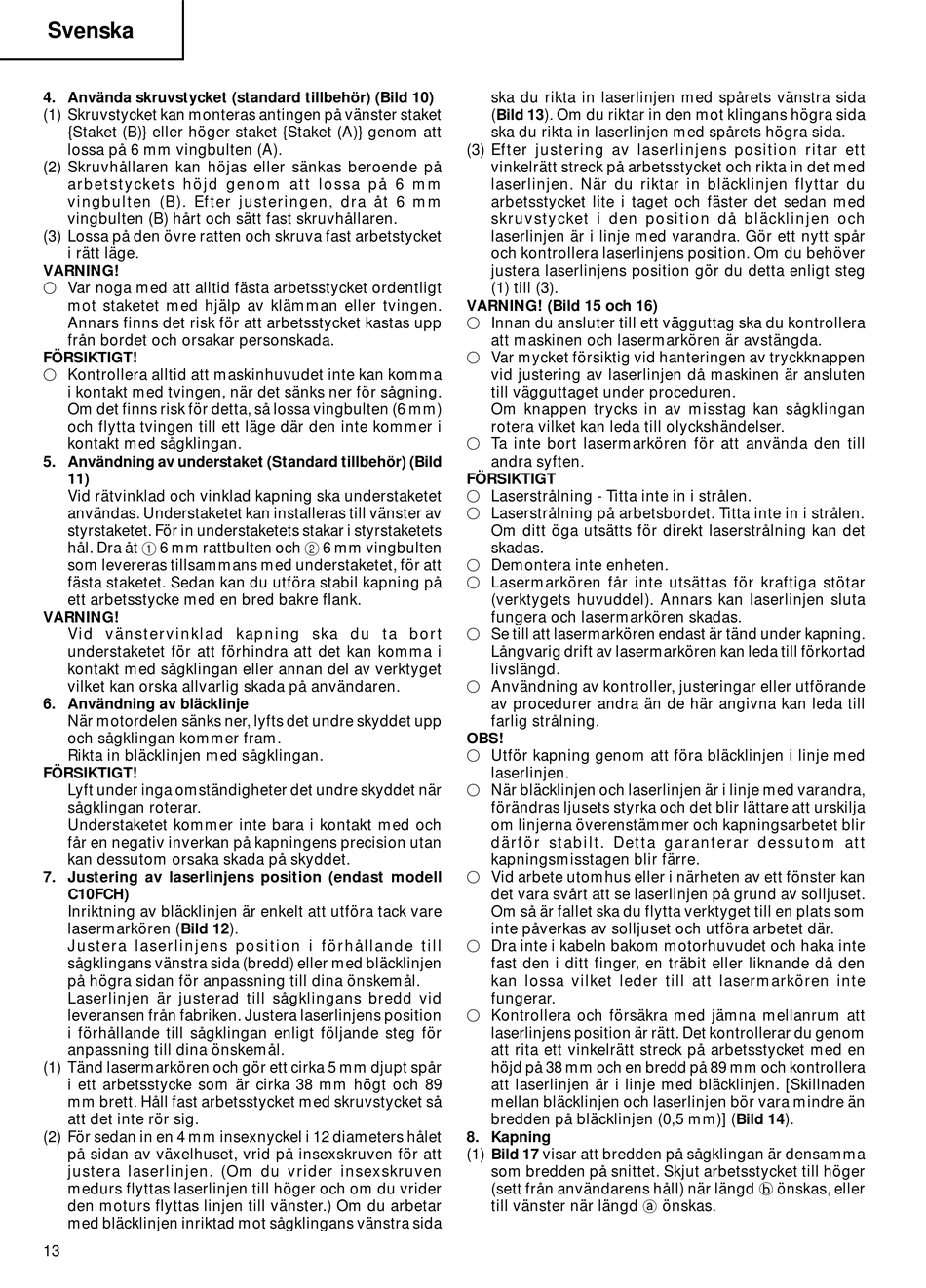

Hitachi C 10FCE Handling Instructions Manual page 14

Svenska
4. Använda skruvstycket (standard tillbehör) (Bild 10)
(1) Skruvstycket kan monteras antingen på vänster staket
{Staket (B)} eller höger staket {Staket (A)} genom att
lossa på 6 mm vingbulten (A).
(2) Skruvhållaren kan höjas eller sänkas beroende på
arbetstyckets höjd genom att lossa på 6 mm
vingbulten (B). Efter justeringen, dra åt 6 mm
vingbulten (B) hårt och sätt fast skruvhållaren.
(3) Lossa på den övre ratten och skruva fast arbetstycket
i rätt läge.
VARNING!
Var noga med att alltid fästa arbetsstycket ordentligt
mot staketet med hjälp av klämman eller tvingen.
Annars finns det risk för att arbetsstycket kastas upp
från bordet och orsakar personskada.
FÖRSIKTIGT!
Kontrollera alltid att maskinhuvudet inte kan komma
i kontakt med tvingen, när det sänks ner för sågning.
Om det finns risk för detta, så lossa vingbulten (6 mm)
och flytta tvingen till ett läge där den inte kommer i
kontakt med sågklingan.
5. Användning av understaket (Standard tillbehör) (Bild
11)
Vid rätvinklad och vinklad kapning ska understaketet
användas. Understaketet kan installeras till vänster av
styrstaketet. För in understaketets stakar i styrstaketets
hål. Dra åt 1 6 mm rattbulten och 2 6 mm vingbulten
som levereras tillsammans med understaketet, för att
fästa staketet. Sedan kan du utföra stabil kapning på
ett arbetsstycke med en bred bakre flank.
VARNING!
Vid vänstervinklad kapning ska du ta bort
understaketet för att förhindra att det kan komma i
kontakt med sågklingan eller annan del av verktyget
vilket kan orska allvarlig skada på användaren.
6. Användning av bläcklinje
När motordelen sänks ner, lyfts det undre skyddet upp
och sågklingan kommer fram.
Rikta in bläcklinjen med sågklingan.
FÖRSIKTIGT!
Lyft under inga omständigheter det undre skyddet när
sågklingan roterar.
Understaketet kommer inte bara i kontakt med och
får en negativ inverkan på kapningens precision utan
kan dessutom orsaka skada på skyddet.
7. Justering av laserlinjens position (endast modell
C10FCH)
Inriktning av bläcklinjen är enkelt att utföra tack vare
lasermarkören (Bild 12).
Justera laserlinjens position i förhållande till
sågklingans vänstra sida (bredd) eller med bläcklinjen
på högra sidan för anpassning till dina önskemål.
Laserlinjen är justerad till sågklingans bredd vid
leveransen från fabriken. Justera laserlinjens position
i förhållande till sågklingan enligt följande steg för
anpassning till dina önskemål.
(1) Tänd lasermarkören och gör ett cirka 5 mm djupt spår
i ett arbetsstycke som är cirka 38 mm högt och 89
mm brett. Håll fast arbetsstycket med skruvstycket så
att det inte rör sig.
(2) För sedan in en 4 mm insexnyckel i 12 diameters hålet
på sidan av växelhuset, vrid på insexskruven för att
justera laserlinjen. (Om du vrider insexskruven
medurs flyttas laserlinjen till höger och om du vrider
den moturs flyttas linjen till vänster.) Om du arbetar
med bläcklinjen inriktad mot sågklingans vänstra sida
13
ska du rikta in laserlinjen med spårets vänstra sida
(Bild 13). Om du riktar in den mot klingans högra sida
ska du rikta in laserlinjen med spårets högra sida.
(3) Efter justering av laserlinjens position ritar ett
vinkelrätt streck på arbetsstycket och rikta in det med
laserlinjen. När du riktar in bläcklinjen flyttar du
arbetsstycket lite i taget och fäster det sedan med
skruvstycket i den position då bläcklinjen och
laserlinjen är i linje med varandra. Gör ett nytt spår
och kontrollera laserlinjens position. Om du behöver
justera laserlinjens position gör du detta enligt steg
(1) till (3).
VARNING! (Bild 15 och 16)
Innan du ansluter till ett vägguttag ska du kontrollera
att maskinen och lasermarkören är avstängda.
Var mycket försiktig vid hanteringen av tryckknappen
vid justering av laserlinjen då maskinen är ansluten
till vägguttaget under proceduren.
Om knappen trycks in av misstag kan sågklingan
rotera vilket kan leda till olyckshändelser.
Ta inte bort lasermarkören för att använda den till
andra syften.
FÖRSIKTIGT
Laserstrålning - Titta inte in i strålen.
Laserstrålning på arbetsbordet. Titta inte in i strålen.
Om ditt öga utsätts för direkt laserstrålning kan det
skadas.
Demontera inte enheten.
Lasermarkören får inte utsättas för kraftiga stötar
(verktygets huvuddel). Annars kan laserlinjen sluta
fungera och lasermarkören skadas.
Se till att lasermarkören endast är tänd under kapning.
Långvarig drift av lasermarkören kan leda till förkortad
livslängd.
Användning av kontroller, justeringar eller utförande
av procedurer andra än de här angivna kan leda till
farlig strålning.
OBS!
Utför kapning genom att föra bläcklinjen i linje med
laserlinjen.
När bläcklinjen och laserlinjen är i linje med varandra,
förändras ljusets styrka och det blir lättare att urskilja
om linjerna överenstämmer och kapningsarbetet blir
därför stabilt. Detta garanterar dessutom att
kapningsmisstagen blir färre.
Vid arbete utomhus eller i närheten av ett fönster kan
det vara svårt att se laserlinjen på grund av solljuset.
Om så är fallet ska du flytta verktyget till en plats som
inte påverkas av solljuset och utföra arbetet där.
Dra inte i kabeln bakom motorhuvudet och haka inte
fast den i ditt finger, en träbit eller liknande då den
kan lossa vilket leder till att lasermarkören inte
fungerar.
Kontrollera och försäkra med jämna mellanrum att
laserlinjens position är rätt. Det kontrollerar du genom
att rita ett vinkelrätt streck på arbetsstycket med en
höjd på 38 mm och en bredd på 89 mm och kontrollera
att laserlinjen är i linje med bläcklinjen. [Skillnaden
mellan bläcklinjen och laserlinjen bör vara mindre än
bredden på bläcklinjen (0,5 mm)] (Bild 14).
8. Kapning
(1) Bild 17 visar att bredden på sågklingan är densamma
som bredden på snittet. Skjut arbetsstycket till höger
(sett från användarens håll) när längd
till vänster när längd
önskas, eller
önskas.
