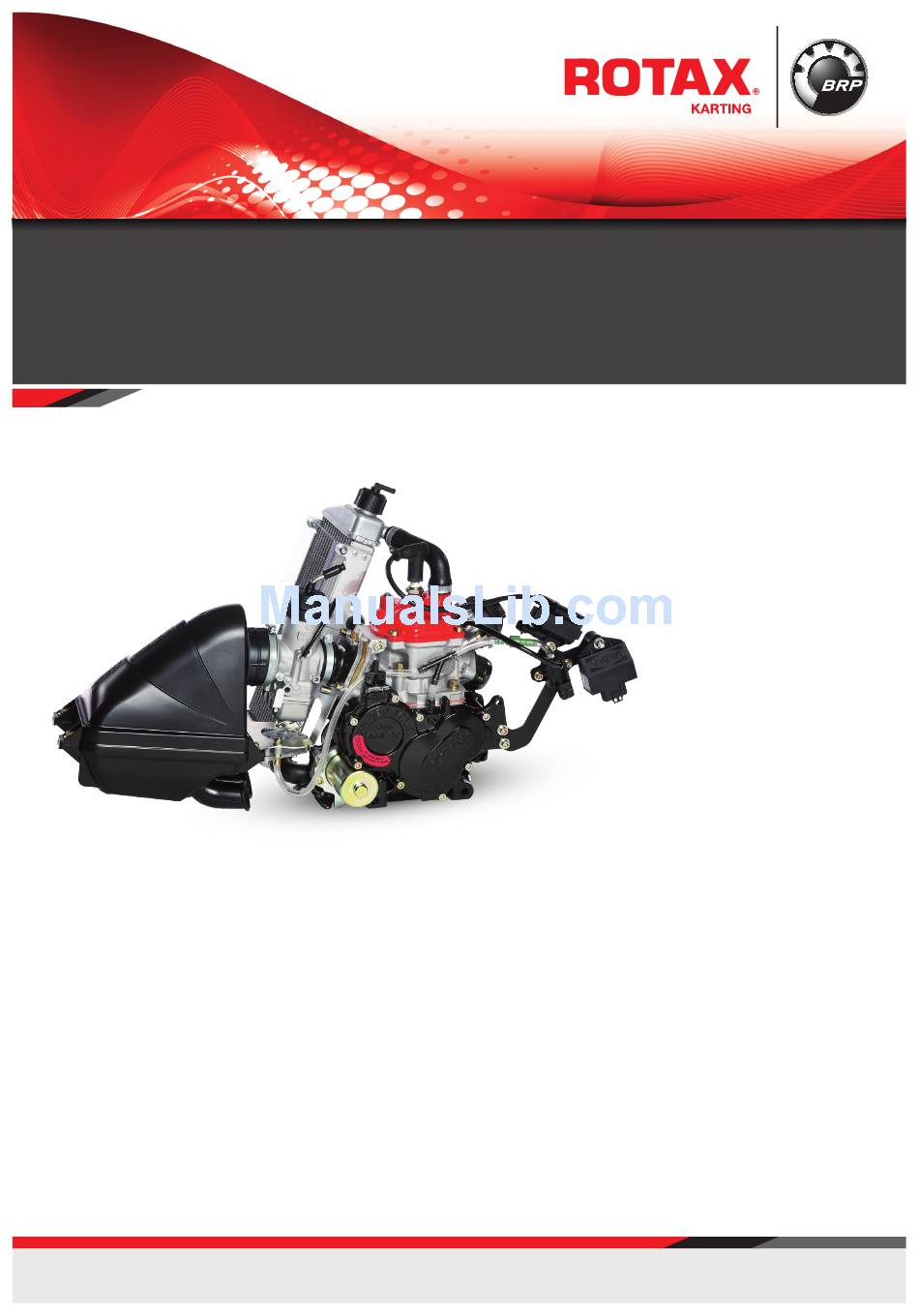

Einbauhinweise und Betriebsanleitung
Installation instructions and operator´s manual
für ROTAX®-Motoren Type / for ROTAX®-engines type
125 MAX evo
125 JUNIOR MAX evo
125 MINI MAX evo
125 MICRO MAX evo
Teile-Nr. / Part no.: 297730
Ausgabe / Edition: 11 2014
BRP-Powertrain GmbH & Co KG | Rotaxstrasse 1 | 4623 Gunskirchen, Austria | T: +43 7246 601 0 | F: +43 7246 637 0
www.rotax.com | www.rotax-kart.com
