TECHNOLOGIE FÜR DEN HAUSHALT
TECHNOLOGY FOR DOMESTIC USE
Bedienungsanleitung
Kühl-Gefrierkombination
Deutsch
English
KS R86.4
www.pkm-online.de
Instruction Manual
Freezer-Fridge
Seite
Page
2
20

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the KS R86.4 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Pkm KS R86.4

Summary of Contents for Pkm KS R86.4

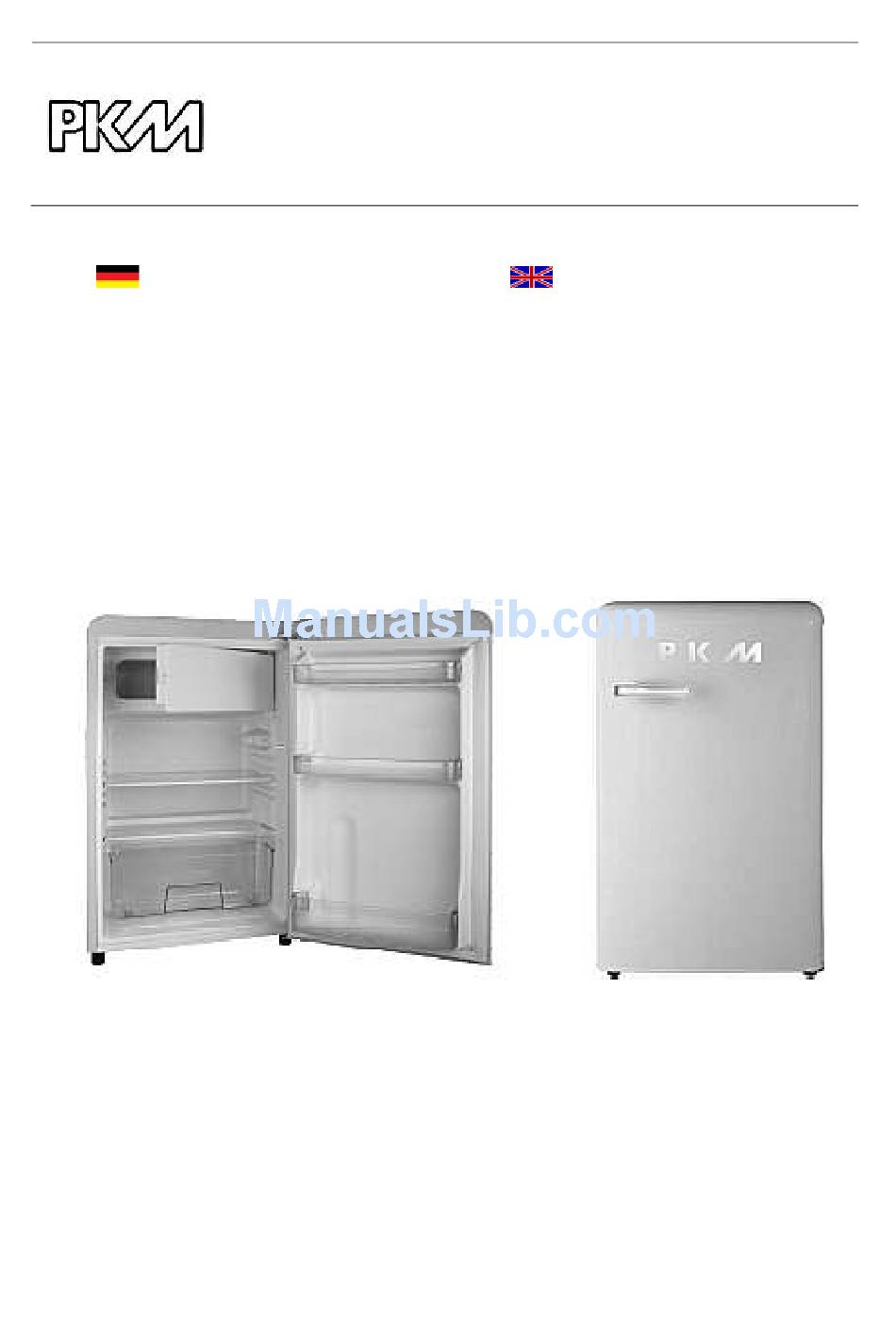

  • Page 1 TECHNOLOGIE FÜR DEN HAUSHALT TECHNOLOGY FOR DOMESTIC USE Bedienungsanleitung Instruction Manual Kühl-Gefrierkombination Freezer-Fridge KS R86.4 Deutsch Seite English Page www.pkm-online.de...

  • Page 2: Table Of Contents

    Sehr geehrter Kunde! Sehr geehrte Kundin! Wir möchten Ihnen herzlich danken, dass Sie sich zum Erwerb eines Produkts aus unserem reichhaltigen Angebot entschieden haben. Lesen Sie die gesamte Bedienungsanleitung, bevor Sie das Gerät zum ersten Mal benutzen. Verwahren Sie diese Bedienungsanleitung zur zukünftigen Verwendung an einem sicheren Ort.

  • Page 3: Sicherheitshinweise

     Die relevanten Unterlagen können durch die zuständigen Behörden über den Produktverkäufer angefordert werden. Die in dieser Bedienungsanleitung enthaltenen Abbildungen können in einigen Details von dem tatsächlichen Design Ihres Geräts abweichen. Folgen Sie in einem solchen Fall dennoch den beschriebenen Sachverhalten. Lieferung ohne Inhalt.
  • Page 4 veraltet und halten der Geräteleistung nicht mehr Stand? Daher muss durch eine qualifizierte Fachkraft (Elektrotechniker/-in) eine Überprüfung bereits vorhandener wie auch neuer Anschlüsse erfolgen. Sämtliche Arbeiten, die zum Anschluss des Geräts an die Stromversorgung notwendig sind, dürfen nur von einer qualifizierten Fachkraft (Elektrotechniker/-in) durchgeführt werden.
  • Page 5 keine Systemteile des Kühlkreislaufs während des Betriebs oder Transports des Geräts beschädigt werden. 2. Sollte ein Systemteil Beschädigungen aufweisen, darf sich das Gerät auf keinen Fall in der Nähe von Feuer, offenem Licht und Funkenbildungen befinden. Nehmen Sie in einem solchen Fall sofort Kontakt zu Ihrem Kundendienst auf. 3.
  • Page 6 16. Schalten Sie vor dem Aufbau und Anschluss des Geräts unbedingt den Strom ab. STROMSCHLAGGEFAHR! 17. Trennen Sie das Gerät vor allen Wartungs- und Reinigungsarbeiten von der Stromversorgung. STROMSCHLAGGEFAHR!! 18. Benutzen Sie keine elektrischen Geräte im Inneren des Geräts, es sei denn, diese werden vom Hersteller Ihres Kühlgeräts empfohlenen.

  • Page 7: Klimaklassen

    heben Sie es vorsichtig an. Halten Sie das Gerät dabei aufrecht. 2. Kippen Sie das Gerät nicht über einen Winkel von 45 hinaus. 3. Falls das Gerät in einer horizontalen Position transportiert wird, kann Öl aus dem Kompressor in den Kühlkreislauf gelangen. 4.

  • Page 8: Installation

    3. Installation 3.1 Wahl des Standorts 1. Packen Sie das Gerät vorsichtig aus. Beachten Sie unbedingt die Hinweise zur Entsorgung des Geräts im Kapitel E NTSORGUNG 2. Das Zubehör Ihres Geräts ist möglicherweise gegen Beschädigungen durch den Transport gesichert (Klebebänder etc.). Entfernen Sie solche Klebebänder äußerst vorsichtig.

  • Page 9: Wechsel Des Türanschlags

    3.2 Wechsel des Türanschlags WARNUNG! Schalten Sie das Gerät vor dem Wechsel des Türanschlags aus und ziehen Sie den Netzstecker aus der Steckdose. STROMSCHLAGGEFAHR! VORSICHT! Führen Sie den Wechsel des Türanschlags mit mindestens zwei Personen durch, weil Sie ansonsten das Gerät beschädigen oder der Person, die an dem Gerät arbeitet, Schaden zufügen.

  • Page 10: Bedienung

    4. Bedienung 4.1 Gerätebeschreibung 1 Thermostat Höhenverstellbarer Fuß 2 Regal Obere Abdeckung 3 Regal Gefrierbereich 4 Gemüsefach Türregale SOBALD SIE DAS GERÄT AUFGESTELLT HABEN, WARTEN SIE BITTE 4-6 STUNDEN, BEVOR SIE ES ANSCHLIESSEN! 4.2 Temperaturregelung Betriebsstatus Einstellung Normal Maximal...

  • Page 11: Betriebsparameter

    WARNUNG Die Einstellung 0/OFF/AUS schaltet lediglich den Kompressor ab. Um das Gerät. von der Stromversorgung zu trennen, müssen Sie den Netzstecker aus der Netzsteckdose ziehen. 1. Bei sehr hohen, sommerlichen Außentemperaturen: stellen Sie den Thermostatschalter auf eine höhere Stufe, um die Kühltemperatur weiter abzusenken.
  • Page 12  Andere Lebensmittel, wie Fleisch, Fisch usw., neigen dazu, trocken zu werden und Gerüche frei zusetzen. Um dies zu verhindern, können sie diese Lebensmittel in Aluminiumfolie einwickeln, in geeignete Frischhaltebeutel geben oder luftdichte Behälter verwenden.  Gewähren Sie den Lebensmitteln einen angemessenen Lagerungsbereich. Überfüllen Sie das Gerät nicht.

  • Page 13: Reinigung Und Pflege

    5. Reinigung und Pflege WARNUNG Trennen Sie das Gerät vor allen Wartungs- und Reinigungsarbeiten von der Stromversorgung. 2. Halten Sie Ihr Gerät immer sauber, damit es nicht zur Ausbildung unangenehmer Gerüche kommt. 3. Staubablagerungen am Kondensator erhöhen den Energieverbrauch. Reinigen Sie deshalb zweimal im Jahr den Kondensator an der Rückwand des Geräts mit einem Staubsauger oder einem weichen Pinsel.

  • Page 14: Abtauen

    5.1 Abtauen Kühlbereich: 1. Das Abtauen des Kühlbereichs erfolgt automatisch. Das dadurch entstehende Wasser fließt in einen Behälter, der sich am Kompressor befindet und verdunstet dort. Gefrierfach: WARNUNG! Benutzen Sie niemals mechanische Gegenstände, ein Messer oder andere scharfe Gegenstände, um die Eisablagerungen zu entfernen.

  • Page 15: Problembehandlung

    6. Problembehandlung FEHLER MÖGLICHE URSACHE MASSNAHMEN Gerät arbeitet überhaupt nicht.  Das Gerät ist mit dem Netzstecker  Überprüfen fragliche nicht Steckdose Steckdose, indem Sie ein anderes angeschlossen. Gerät ebenda anschließen.  Der Netzstecker ist locker.  Überprüfen Sie die Haussicherung. ...

  • Page 16: Außerbetriebnahme

    Die folgenden Betriebsvorgänge sind normal und kein Anzeichen einer Fehlfunktion  Die Kühlflüssigkeit erzeugt ein Geräusch ähnlich fließenden Wassers.  Gelegentlich sind Geräusche zu hören, die durch den Einspritzvorgang in das Kühlsystem verursacht werden.  Es ist normal, dass die Seitenwände des Geräts aufgrund des Betriebs des Kühlkreislaufs warm werden.

  • Page 17: Technische Daten

    2. Transportieren Sie das Gerät ausschließlich in einer aufrechten Position. In jeder anderen Position kann der Kompressor beschädigt werden. 3. Beschädigen Sie die Standfüße nicht. Außerbetriebnahme, endgültige 1. Ziehen Sie den Netzstecker aus der Steckdose. 2. Schneiden Sie das Netzanschlusskabel am Gerät ab. 3.

  • Page 18: Entsorgung

    9. Entsorgung 1. Bitte entsorgen Sie das Gerät unter Beachtung der jeweiligen Gesetzgebung hinsichtlich explosiver Gase. Kühlgeräte enthalten in den Kühlsystemen und Isolierungen Kältemittel und Gase, die fachgerecht entsorgt werden müssen. Beschädigen Sie an einem zur fachgerechten Entsorgung vorgesehenen Kühlgerät nicht die Kühlrippen und Rohre. Bei Austritt von Kältemittel besteht Brandgefahr.

  • Page 19: Garantiebedingungen

    10. Garantiebedingungen für Elektro-Großgeräte der PKM GmbH & Co. KG, Neuer Wall 2, 47441 Moers. Der Hersteller leistet dem Verbraucher für die Dauer von 24 Monaten, gerechnet vom Tag des Kaufes Garantie für einwandfreies Material und fehlerfreie Fertigung. Dem Verbraucher stehen neben den Rechten aus der Garantie die gesetzlichen Gewährleistungsrechte zu, die der Verbraucher gegen den Verkäufer hat, bei dem er...
  • Page 20 Dear customer! We would like to thank you for purchasing a product from our wide range of domestic appliances. Read the complete instruction manual before you operate the appliance for the first time. Retain this instruction manual in a safe place for future reference.

  • Page 21: Safety Instructions

    The figures in this instruction manual may differ in some details from the current design of your appliance. Nevertheless follow the instructions in such a case. Delivery without content. Any modifications, which do not influence the functions of the appliance. shall remain reserved by the manufacturer.
  • Page 22 The appliance is not intended to be operated for commercial purposes, during camping and in public transport. Operate the appliance in accordance with its intended use only. Do not allow anybody who is not familiar with this instruction manual to operate the appliance.
  • Page 23 7. Do not connect the appliance to the electric supply unless all packaging and transit protectors have been removed. 8. Operate the appliance with 220~240V/50Hz/AC only. All connections and energy-leading components must be replaced by an authorized professional. 9. Do not use a socket board or a multi socket when connecting the appliance to the mains.
  • Page 24 CAUTION! 1. The condenser and the compressor, located at the rear of the appliance, can reach high temperatures during ordinary operation. Carry out the installation according to this manual. An insufficient ventilation of the appliance will impair its operation and will damage the appliance. Do not cover or block the ventilation slats at any time 2.

  • Page 25: Climatic Classes

    2. Climatic classes Look at chap. T for information about the climatic ECHNICAL class of your appliance. Your appliance can be operated in rooms with relevant room temperatures as named below. CLIMATIC CLASS AMBIENT TEMPERATURE →+32 e.g. unheated cellar →+32 C inner home temperature →+38 C inner home temperature...
  • Page 26 Ventilation Minimum distances required for proper ventilation: A. Back ↔ wall Min. 75 mm B. Right/left ↔ any piece of furniture/wall Min. 100 mm B. Free space above Min. 100 mm Door opening angle Min. 160 3.2 Changing of the hinge position WARNING! Switch off and unplug the appliance before changing the hinge position.
  • Page 27 1. Take the wrench from the plastic bag. 2. Fix the handle on the handle base. 3. Fix the handles using the wrench. 4. Operation 4.1 Main components...
  • Page 28 1 Thermostat Adjustable foot 2 Shelf Top cover 3 Shelf Freezer compartment 4 Crisper Door trays AFTER INSTALLATION WAIT 4-6 HOURS BEFORE YOU CONNECT YOUR APPLIANCE TO THE MAINS! 4.2 Temperature control Operating status Setting Normal Maximum WARNING The setting 0/OFF switches off the compressor only. You must unplug the appliance to disconnect it from the mains.
  • Page 29 g. you do not store warm or hot food in the appliance. 2. When the ambient temperature is very high, it is recommended to set the thermostat to a colder setting if needed. If the colder setting should cause strong formation of encrusted ice, please select a lower setting.

  • Page 30: Cleaning And Maintenance

    5. Avoid or reduce variations in temperature: buy frozen food at the end of shopping and transport it in thermally insulated bags. 6. Do not refreeze defrosted and semi-defrosted food. Consume within 24 hours. 7. Observe the complete information on the packaging of frozen food. 5 Cleaning and maintenance WARNING! Disconnect the appliance from the mains before you clean or maintain it.
  • Page 31 5.1 Defrosting Cooling compartment: 1. The cooling-compartment is defrosted automatically. The water runs in a container near the compressor, where it evaporates. Freezer: WARNING! Never use any mechanical items, knives or other sharp- edged objects to remove the encrusted ice. RISK OF ELEKTRICAL SHOCK! 1.

  • Page 32: Trouble Shooting

    6. Trouble shooting MALFUNCTION POSSIBLE CAUSE MEASURE The appliance does not work at all.  The plug of the appliance is not  Check the corresponding socket by connected to the socket. connecting it with another appliance.  The plug has become loose. ...
  • Page 33 the cooling circuit.  The sides of the appliance may get warm while the appliance is running. Distinct noise When you operate the appliance for the first time or the temperature falls below a certain level, the appliance will operate with high power to reach the preset temperature.

  • Page 34: Technical Data

    Decommissioning, ultimate 1. Draw the plug out of the socket. 2. Cut off the power cord at the appliance. 3. Completely remove every door of the appliance. 4. Leave the shelves in their position so that children are not able to get into the appliance.

  • Page 35: Waste Management

    9. Waste management 1. Dispose of the appliance relevant to the current legislation in view of explosive gases. The cooling systems and insulation of refrigerators and freezers contain refrigerants and gases which have to be deposed of properly. Do not damage the cooling fins and tubes.

  • Page 36: Guarantee Conditions

    10. Guarantee conditions for large electric appliances; PKM GmbH & Co. KG, Neuer Wall 2, 47441 Moers. This appliance includes a 24-month guarantee for the consumer given by the manufacturer, dated from the day of purchase, referring to its flawless material- components and its faultless fabrication.

  • Page 37: Service Information

    Sie finden alle Informationen zum Kundendienst auf der Einlage in dieser Bedienungsanleitung. Aftersales service information on the leaflet inside this instruction manual. Änderungen vorbehalten Subject to alterations Stand Updated 27.07.2015 07/27/2015 © PKM GmbH & Co. KG, Neuer Wall 2, 47441 Moers...
