c.
Installer le support à son emplacement (les 2 points de fixation sont repérés (5)) à l'aide
des chevilles et des vis fournies.
d.
Connecter l'alimentation très basse tension venant du transformateur, sur le bornier au dos
de l'horloge. Il n'y a pas de polarité à respecter.
e.
Clipser l'horloge en place sur le support et la bloquer avec la vis de blocage antivol fournie
(voir fig.2).
f.
Ôter la feuille de protection de la façade, et nettoyer l'horloge à l'aide du chiffon antistatique.
Installation sur potence :
Les
horloges Opalys peuvent être installées sur différent types de potence (référence :
938901, 938907 ou 938908). Référez vous à la notice fournie avec cette potence.
Remarque : l'horloge peut être installée sur un support de table (en option).

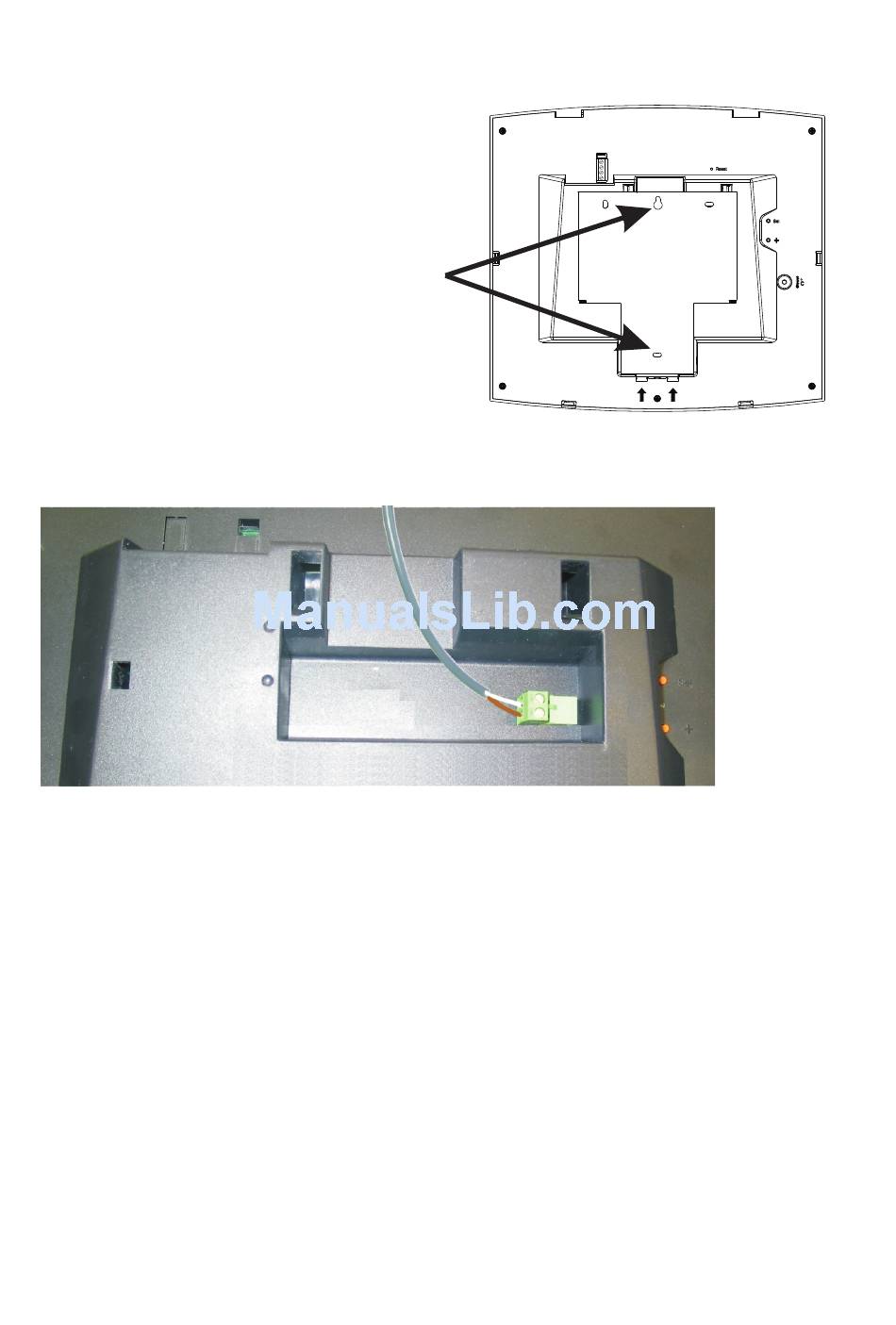

Points de
fixation (5)
7
