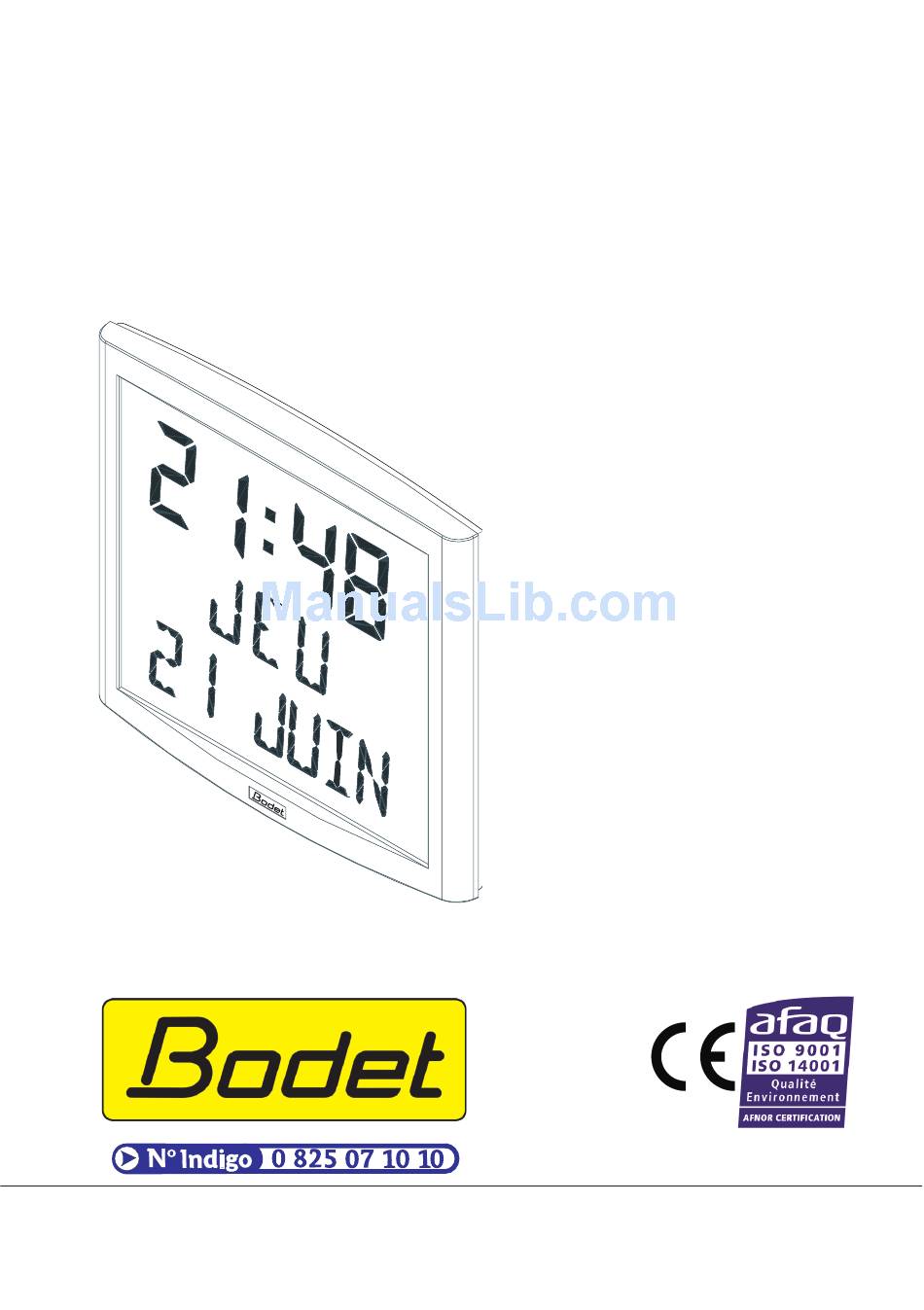

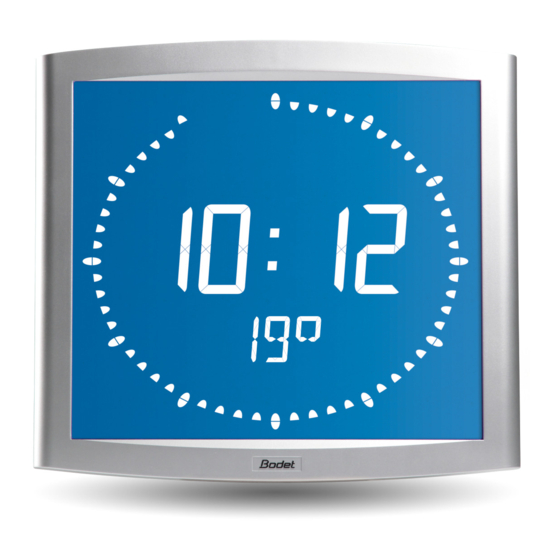

INSTRUCTIONS DE MISE EN SERVICE ET D'UTILISATION
INSTALLATION AND OPERATING INSTRUCTIONS
s'assurer à réception que le produit n'a pas été endommagé durant le transport pour réserve au transporteur
When receiving goods please check nothing is broken otherwise make a claim near shipping company.
Opalys Date
B.P. 1
49340 TRÉMENTINES
FRANCE
Tél. : 02 41 71 72 00
Fax : 02 41 71 72 01
www.bodet.com
Réf.: 606085 N

Advertisement

Table of Contents
loading

Related Manuals for Bodet Opalys Date

Summary of Contents for Bodet Opalys Date

  • Page 1 INSTRUCTIONS DE MISE EN SERVICE ET D’UTILISATION INSTALLATION AND OPERATING INSTRUCTIONS Opalys Date B.P. 1 49340 TRÉMENTINES FRANCE Tél. : 02 41 71 72 00 Fax : 02 41 71 72 01 www.bodet.com Réf.: 606085 N s’assurer à réception que le produit n’a pas été endommagé durant le transport pour réserve au transporteur...

  • Page 2: Table Of Contents

    Table des ma tiè res FRANÇAIS ......4 I - VÉRIFICATION INITIALE ......4 1.1 Déballage de l’horloge .
  • Page 3 ENGLISH ....... 27 I - INITIAL VERIFICATION ......27 1.1 Unpacking the clock .

  • Page 4: Français

    I - VÉRIFICATION INITIALE Nous vous remercions d’avoir choisi une horloge BODET. Ce produit a été conçu avec soin pour votre satisfaction d’après les bases qualité ISO9001. Nous vous recommandons, de lire attentivement ce manuel avant de commencer à manipuler l’horloge.

  • Page 5: Consignes De Sécurité - Précautions D'utilisation

    Ce produit doit être installé dans un environnement résidentiel, commercial ou d’industrie légère. II - PRÉSENTATION DE L’HORLOGE OPALYS L’horloge Opalys Date est une horloge calendrier pour l’intérieur. Elle affiche les heures (en mode 12 h ou 24 h) les minutes et la date. Elle gère automatiquement les changements d’horaires été-hiver.

  • Page 6: Mise En Service - Installation

    III - MISE EN SERVICE - INSTALLATION 3.1 Alimentation Attention : l'horloge Opalys doit être alimentée en TBTS (Très Basse Tension de Sécurité) via le coffret d'alimentation livré. Fig. 2 Reset Sel. ° Vis de verrouillage antivol Mise en place du support de table (option) (dans les 2 encoches du support mural).
  • Page 7 Installer le support à son emplacement (les 2 points de fixation sont repérés (5)) à l’aide des chevilles et des vis fournies. Points de fixation (5) Connecter l'alimentation très basse tension venant du transformateur, sur le bornier au dos de l'horloge. Il n’y a pas de polarité à respecter. Clipser l’horloge en place sur le support et la bloquer avec la vis de blocage antivol fournie (voir fig.2).

  • Page 8: Horloge Réceptrice

    3.2 HORLOGE RÉCEPTRICE Les horloges Opalys réceptrice peuvent être synchronisées sur des réseaux de distribution Minute ou ½ minute //, ou Irig-B / AFNOR. Synchronisation horaire Connecter l’horloge en fonction du type de distribution horaire. Le type de distribution devra être paramétré dans le menu technicien (voir page 22).

  • Page 9: Horloge Radio Synchronisée France-Inter Ou Dcf

    Presser sur [+] jusqu’à l’heure désirée (L’affichage des heures prend en compte le mode 12/24 h, voir paragraphe 5 page 13). 2. a Valider l’heure en appuyant sur [Sel] : les minutes clignotent. Presser sur [+] jusqu’à l’affichage de la minute souhaitée. Pour synchroniser votre horloge à...

  • Page 10: Horloge Radio Synchronisée Dhf

    Remarque : voir le chapitre “Menu technicien” page 22 pour le paramétrage de la synchronisation horaire. Attention : s’il n’y a pas de réception d’un messages Afnor : À la mise en service, l’heure n’avance pas et l’horloge affiche uniquement les 2 points. Il est toujours possible de modifier l’heure mais l’heure n’avance pas et l’horloge affiche uniquement les 2 points.

  • Page 11: Menu Configuration

    V - MENU CONFIGURATION Ce mode permet le choix des différents modes : 12/24H, Eco, sélection de la langue, Type d’affichage, zone horaire été-hiver et décalage horaire. Avec les différentes langues, ce n’est pas moins de 4 millions de possibilités d’affichages que vous offre votre horloge calendrier. Nous ne vous présenterons ci-dessous que les fonctions simples, mais en les combinant, vous pourrez toutes les retrouver.
  • Page 12 Alternance de l’affichage entre 2 fonction sur la deuxième lignes Pour alterner l’affichage entre 2 fonctions, aller jusqu’au point “4” (page 13). Un seul mode d’alternance est possible, c’est pourquoi vous ne pourrez pas afficher dans 2 langues des informations en alternance. Mais l’alternance d’affichage des fonctions est compatible avec les options (date “DT”, événement “EV”...

  • Page 13: Menu De Configuration

    Menu de configuration Pour passer en mode Configuration, appuyer sur le bouton [Sel] puis en le maintenant enfoncé, presser [+] pendant plus de 3 secondes. Le menu 12/24 est affiché. Presser sur [+] pour choisir entre le mode “12h” (affichage anglo-saxon des heures AM/PM de 1 h à 12 h.) ou le mode “24 h”...
  • Page 14 La langue d’affichage clignote.Choisir la langue avec [+] (tableau ci-dessus) et valider avec [Sel]. b Le sous-menu Langue2 s’affiche. Choisir avec [+] parmi les différentes options : “--”, pour valider la première langue seule, L’affichage d’une seconde langue en alternance avec la première langue sélectionnée.
  • Page 15 Affichage du numéro de la semaine : Affichage des secondes : Affichage de la température Celsius ou Fahrenheit (limité à 99°) : Valider avec [Sel]. b Le sous-menu Affichage apparaît (sauf si vous avez sélectionné l’affichage d’un événement). Il permet d’obtenir : un affichage fixe, choix FIX avec [+] un affichage alterné, choix ALT avec [+], alternance entre le jour de la semaine et l’information sélectionnée ci-dessus.
  • Page 16 Heure d’été vers l’hiver = dernier dimanche d’octobre à 1h00 UTC (soit 3h00 heure locale). Zone Europe de l’ouest “mode_eu-1” (Angleterre, Portugal, Irlande). Heure d’hiver vers l’été = dernier dimanche de mars à 1 h 00 UTC (soit 1h00 heure locale). Heure d’été...
  • Page 17 Sans changement saisonnier “mode_gmt” . Pas de changement d’heure été/hiver. La fonction GMT impose un décalage entre l’heure reçue en temps codé (message radio ou AFNOR / IRIG-B) et l’heure affichée. Valider cette option avec la touche [Sel]. Menu uniquement opérationnel pour les modèles radio ou AFNOR/IRIG-B en mode “LOC”.
  • Page 18 sélectionner une des valeurs comprises entre 1 (lundi) et 7 (dimanche). – Choix d’une date fixe (Rang = F) : presser [+] et sélectionner une valeur comprise entre 1 et le dernier jour du mois sélectionné. 4) Presser [Sel] : le numéro du mois clignote. Indiquer le début de la période d’hiver.

  • Page 19: Vi- Principe De Mise À Jour De L'heure

    nombre de jours avec un message programmé. Valider avec [Sel]. - Si validation de ALT PRG : Saisir le texte à afficher (sept caractères maximum). a) le premier caractère est choisi en pressant [+] et en validant avec [Sel]. b) Procéder de même pour les caractères suivants. Quand le dernier caractère est choisi, valider avec [Sel].

  • Page 20: Horloge Radio Synchronisée Dhf

    Elle se fait ensuite automatiquement toutes les heures. Entre 2 synchronisations, la base de temps évolue normalement en fonction de la base interne. Si l’horloge est en mode COD , l’heure affichée est celle reçue. Si l’horloge est en mode LOC , l’heure affichée prend en comptes les décalages choisis dans le menu horaire (décalage horaire décalage saison).

  • Page 21: Modèle Récepteur Radio Synchronisé France Inter Ou Dcf

    En effet, la même impulsion est soit positive soit négative suivant la façon de brancher et l’une des deux impulsions émise par minute est le top minute (seconde zéro). À chaque impulsion le pictogramme s’affiche pendant une 1/2 seconde. 6.4 Modèle récepteur radio synchronisé France Inter ou DCF A la première mise sous tension, l’heure est initialisée à...

  • Page 22: Menu Technicien

    VII - MENU TECHNICIEN L’accès au menu technicien s’effectue par l’intermédiaire des deux boutons poussoirs [SELECT] et [+] placés au dos de l’horloge. La touche [SELECT] est au-dessus de la touche [+]. Procéder en deux étapes. Appuyer sur le bouton [SELECT], et en le maintenant enfoncé, presser [+] pendant plus de 3 secondes pour passer dans un premier temps en mode Configuration.
  • Page 23 AFni : réseau Afnor NFS87500A. Après 24h sans synchronisation l'horloge continue de fonctionner en autonome. IriG : réseau Irig B. Par défaut l’horloge réceptrice AFNOR est configurée avec la réception AFNORi. Pour une synchronisation AFNOR ou IRIG-B, appuyer sur [SELECT] pour obtenir le menu “Choix type de synchro codée” (Cod ou Loc). Si l’horloge est en mode COD, l’heure affichée est celle reçue de l’horloge mère.

  • Page 24: Que Faire Si

    Sur l’horloge Opalys Date la touche [+] permet de faire défiler la table des caractères. Appuyer sur [SELECT]. Le menu Correction s’affiche. Il permet de corriger manuellement la base de temps. En sortie d’usine, la valeur de correction est de 0. La valeur de cette correction peut varier (à...
  • Page 25 Que faire si...? … Vérifier. L’affichage est éteint, seuls les 2 Vous êtes en mode “Eco”. points clignotent. L’affichage est totalement éteint. Il n'y a plus d''alimentation, vérifier la. Pas de synchronisation après Vérifier que le type de signal émis par l’horloge l’installation.

  • Page 26: Caractéristiques Techniques

    IX - CARACTÉRISTIQUES TECHNIQUES L’horloge Opalys Date respecte la directive compatibilité électromagnétique 89/336/CEE. Elle est destinée à un environnement résidentiel, commercial ou industrie légère. Elle est conforme aux normes européennes en vigueur. Alimentation : secteur 230 V +/- 10% 50 Hz, classe II, sortie 24V DC 12W, sortie protégée contre surcharge et court-circuit intégrée.

  • Page 27: English

    I - INITIAL VERIFICATION Thank you for choosing a BODET clock. This product has been carefully designed for your satisfaction based on ISO9001 quality requirements. We advise you to read this manual thoroughly before attempting to manipulate the clock. These indicate important comments.

  • Page 28: Safety Instructions - Precautions For Use

    This product is suitable for installation in a residential, commercial or light industrial environment. II - INTRODUCTION TO THE OPALYS CLOCK The Opalys Date clock is a calendar clock for indoor use. It displays the hours (in 12 hr or 24 hr mode), minutes and date. It automatically manages summer-winter time changeovers.

  • Page 29: Setting In Operation - Installation

    III - SETTING IN OPERATION - INSTALLATION 3.1 Power supply Attention : Opalys clock has to be powered in TBTS (very low tension) through the power supply unit delivered. Fig. 2 Reset Sel. ° Anti-theft locking screw. Setting of the table bracket (if supplied) (in the 2 notches of the wall bracket).
  • Page 30 Fix the wall bracket using the plugs and screws supplied (fixing points (5)). Reset Fixing Sel. points ° Connect the extra low voltage output of the power supply unit to the terminal strip at the back of the clock. Polarity does not matter.

  • Page 31: Link-Up To A Time Distribution Network

    3.2 Link-up to a time distribution network Opalys clocks can be synchronised by Minute or ½ minute //, or IRIG-B/AFNOR time distribution network. Time synchronisation Reset Sel. Connect the time coded line to terminals 1 ° and 2 on the terminal strip. Time distribution type has to be configured in the technician menu (see page 44).

  • Page 32: Radio Synchronised Clock

    Press [+] until the required minute is displayed. To synchronise your clock to the nearest second, select the current minute +1 and as the minute pips, validate by pressing [SEL] ; The internal second counter is then reset to zero and starts up. 3.

  • Page 33: Dhf Clock

    4.4 DHF clock Caution: when installing the clock, the master clock Sigma or the transmitter must be set to INIT mode. DHF clocks are self-setting clocks. On the initial powering up, the clock displays INIT for 5 seconds then 00:00. The synchronisation search is limited to 4 hours.
  • Page 34 seconds temperature day of the week day number week n° Alternating display between 2 functions on the second line To alternate the display between 2 functions, go to point “4” (page 35). A single alternating mode is possible, this is why you cannot display alternating information in 2 languages.

  • Page 35: Configuration Menu

    World Clock. To display the name of a city as a fixture, go into the configuration menu, point “4” (page 35). Select and validate the first language, then select and validate the option “WO”. Select and validate the city. Then select the display mode fixed or alternated with the date. Configuration menu To go to Configuration mode, press the [SEL] button and while holding it down press [+] for more than 3 seconds.
  • Page 36 – “EV”, displays the countdown in days before an event (eg : D-194 days before the Euro is adopted). a The sub-menu Language1 is displayed The display language flashes. Choose the language with [+] (table below) and validate with [SEL]. b The sub-menu Language2 is displayed.
  • Page 37 Display of the day of the week : Display of the day number : Display of the week number : Display of the seconds : Display of the temperature Celsius or Fahrenheit (limited at 99°) : Press [SEL] to validate. b The Display sub-menu appears : it enables you to obtain : a fixed display, choose FIX with [+] an alternating display, choose ALT with [+],...
  • Page 38 The change from summer to winter time = BDT - 1 h. The change from winter to summer time = BDT + 1 h. Central Europe Zone “mode_eur” (France, Germany, etc.). Winter to summer time = last Sunday in March at 1am UTC (that is 2am local time).
  • Page 39 Australia Zone “mode_aus” (Sydney). Winter to summer time = first Sunday in October at 2am local time. Summer to Winter time = first Sunday in April at 3am local time. Without seasonal change “mode_gmt”. No summer/winter changeover. For radio synchronised or AFNOR clocks, it is necessary to programme the time zone.
  • Page 40 months) (order always denotes the last week). The value “F” gives the choice of a fixed date. 3) Having determined the Order, press [SEL] : the “number of the day” flashes. – Choice of a day of the week (Order from 1 to 7) : press [+] and select one of the values between 1 (Monday) and 7 (Sunday).
  • Page 41 Validating it will return display to time mode (point 5 in the “user : configuration ” section (page 36)). Note : once the date of the event has passed, that is D + 1, the countdown is deactivated and the date appears as a fixed display. The “World”...

  • Page 42: Principle Of Time Setting

    VI - PRINCIPLE OF TIME SETTING 6.1 AFNOR receiver model On the initial powering up, the time is initialised at 00h00mn00ss on 01/01/2000. After a powering up, a time setting, a reset or a new configuration, the clock search to be synchronised.

  • Page 43: France Inter Or Dcf Radio-Synchronised Clock

    To add a clock on a network, it is not necessary to stop this network. It is enough to set on time and when it will received the next impulse from the master clock, it will add a minute. For a 1/2 minute mode clock, if there is an offset of 30 seconds reverse the connection of the line.

  • Page 44: Technician Menu

    CITY Zone Reference zone Time difference / PARAGUAY Fixed Date ( every year) +3.30 TEHERAN Fixed Date ( every year) +5.30 BOMBAY No Change (*) Paris and the following cities: Frankfurt, Madrid, Stockholm, Oslo, Zurich, Milan, Amsterdam, etc. (**) SINGAPORE, and the following cities: Taipei, Bangkok, Hong-Kong, Kuala Lumpur, Beijing, etc.
  • Page 45 radio pictogram flashes to indicate that the search is under way. The display shows the construction of the time message as and when the data arrives. Sync (implulse) : Select with the [+] button the impulse type between : Min : Minutes // impulses network. 1:2M : ½...
  • Page 46 Press [SELECT] to obtain the Test display menu. This menu enables you to check that all the clock segments are giving the correct display. On the Opalys Date clock, the [+] button enables you to scroll the character table. Press [SELECT]. The Correction menu appears. This enables you to correct the time base manually.

  • Page 47: What To Do If

    VIII - WHAT TO DO IF...? ...CHECK. WHAT TO DO IF...? … CHECK. The clock does not display the day of The clock is programmed in week number or day the week but a number. number display mode (reread the note on page 36, §...
