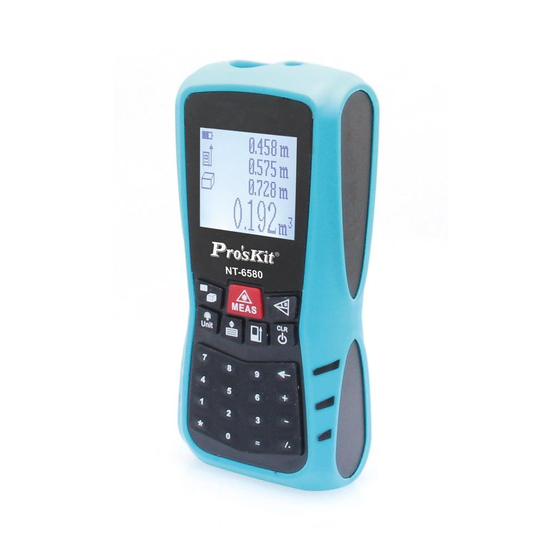

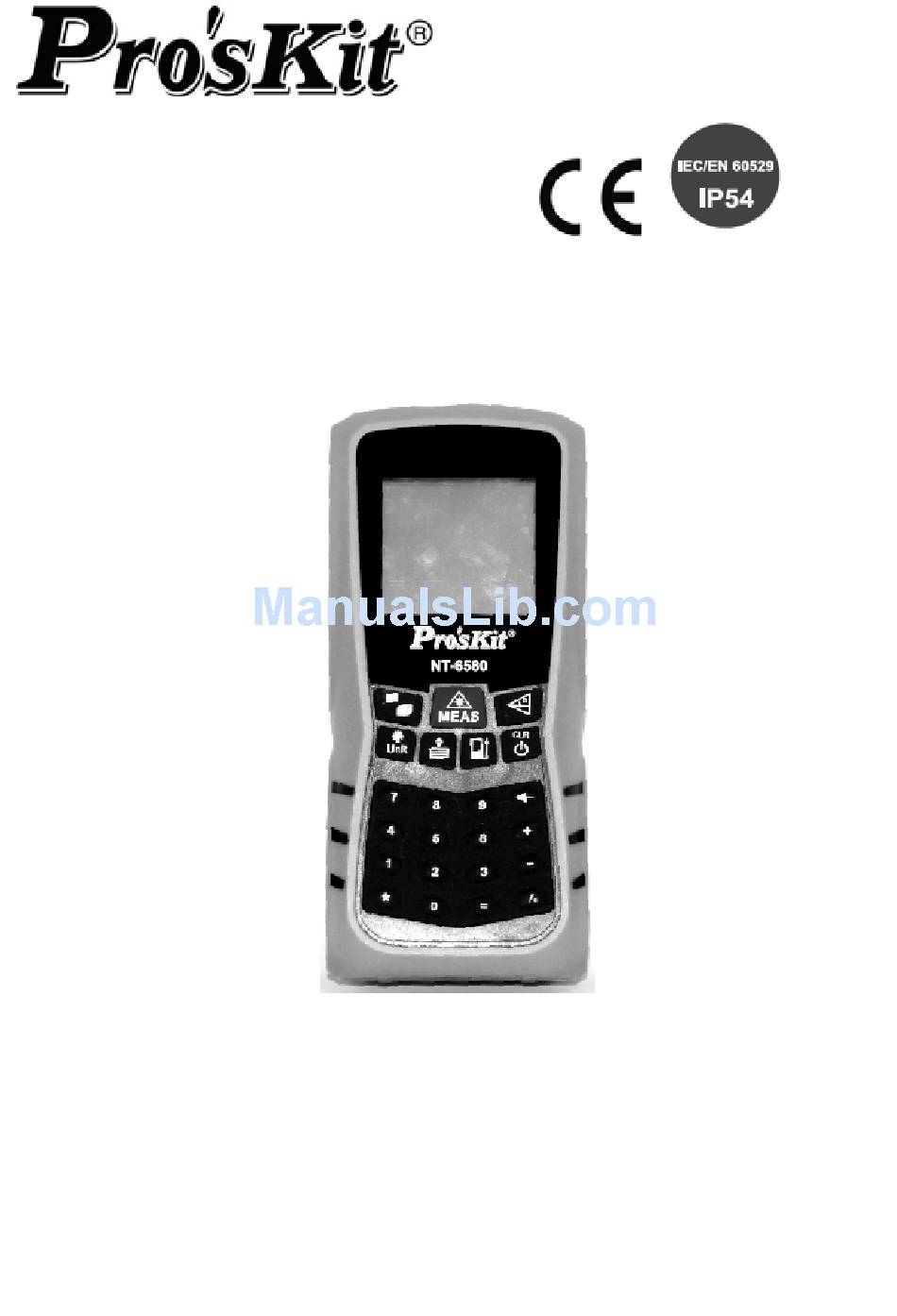

- Page 1 NT-6580 Laser Distance Measurer (80M) User Manual Edition ©2013 Copyright by Prokit’s Industries Co., Ltd...
-
Page 2: Table Of Contents
It’s efficient and convenient, saves your time and trouble for data processing and notes taking. Other features that come with NT-6580 are also helpful and easy to use include: 360° tilt measurement NT-6580 measures inclination up to 360°... -
Page 3: Safety Instructions
Measurer or other property. Read all the safety information below before using NT-6580. Laser classification NT-6580 uses a visible laser beam which emerges from the front of the instrument. Laser Class 2 products: Do not stare into the laser beam or direct it towards other people unnecessarily. -
Page 4: Buttons
3. Buttons Area/Volume/ Pythagoras Power On/Measuring/Laser on Tilt/Auto Level/Auto Height Power off /Cancel/Back/Clear Reference Historical Data Units/LCD Backlight Numeric Keypad Backspace 10. Adding/Go up 11. Subtraction/Go down 12. Division/ Decimal Point 13. Multiplication 4. Basics Power On And Off Long press to power on the instrument and activate the laser. - Page 5 Display Backlight Press to switch on or off the display backlight. User can trigger the function when he/she is in dark situation. The value is clearly visible on the display. Distance Unit Setup Long press to change the distance unit between m, ft, in, ft+/in. Long press again to continuously change the next unit.
-
Page 6: Measurement
5. Measurement Single Distance Measurement Figure (D) Follow the steps below to take single distance measurement. (1) Press to activate the laser, and aim at the object which is to be measured. (2) Press again to take measurement. Results will be seen on display immediately. - Page 7 Volume Measurement Press twice, the symbol appears on display. Following the hint, press to activate laser, and aim at the target, press again to take the first distance measurement (e.g. Length). Then measure the width, and then height, the result of volume will be seen in the summary line.
- Page 8 (2) When measuring right-angle side (Distance 2 in Figure E), user should ensure laser beam is right-angled to the target line. (3) User can press to delete any measured length and then press to re-measure. Indirect Measurement: Pythagoras Three Points As shown in Figure (F), there is another function to measure the height of the building.
- Page 9 Note: The tilt sensor measures inclination between ± 180°. The accuracy of tilt sensor is 0.3°. Auto Horizontal Measurement Figure (G) Press twice, the symbol appears on display. Press measure tilt and hypotenuse distance, results of tilt, distance of hypotenuse and two right-angle sides will be seen on display.
-
Page 10: Numeric Keypad
6. Numeric Keypad Numeric keypad was integrated into NT-6580 Laser Distance Measurer, which can be used as an ordinary calculator, and also used in the calculation of measurements. Launch/Quit Calculator Launch: When the device is in the mode of measurement, viewing historical data, or standby, press any numeric key（0～9）or... - Page 11 Calculator in Measuring When a measurement was taken, and user enters into calculator mode, the device will use the measurement result as an original data to do calculation. User can also edit original data, such as press backspace ← to clear digital, or use numeric keypad to add digital, or even press re-measure.
-
Page 12: Troubleshooting
7. Troubleshooting All errors or failures will be shown as codes. The following table explains the meaning of codes and solutions. Code Cause Corrective Measure Refer to user menu, repeat the Calculation error procedures. If cannot be solved after several times of Currency for LD reboot, meaning the instrument is out of out of range... -
Page 13: Icons
8. Icons Description (“- - -“ refers to the side Icon Function to be measured) Battery status Show the battery level Reference Front: ; Rear: ; Tripod thread: Area measurement Step1: Length: -> Step2: Width Step1: Length: ->Step2: Width: Volume measurement ->Step3: Height Step1: hypotenuse... -
Page 14: Function List And Specifications
9. Function list and specifications Part Number NT-6580 Measurement range 0.2 ~ 80m Typical measuring accuracy ±2.0mm Area measurement √ Volume measurement √ Pythagorean two/three points √ Min/max, continuous measurement √ Add/subtraction √ Tilt measurement √ Tilt measurement range ±180°... -
Page 15: Care
(black surface) or high temperature variations, the deviation over 10m distance may increase. 10. Care Do not use aggressive cleaning agents or solutions. ---------------------------------------------------------------- NT-6580 鐳射測距儀 (80M) 使用說明書 感謝您購買和使用 Pro＇sKit NT-6580 鐳射測距儀 (80M)，使用前請仔細閱 讀說明書，閱讀後請妥善保存，以備查閱。 目錄 產品介紹------------------------------------------------------------------------------------15 安全使用指南------------------------------------------------------------------------------15 按鍵功能------------------------------------------------------------------------------------16 初始操作和設置-------------------------------------------------------------------------- 16 測量-------------------------------------------------------------------------------------------17 功能-------------------------------------------------------------------------------------------19... -
Page 16: 產品介紹
產品介紹 NT-6580 鐳射測距儀，採用雙色模工藝鑄造，彰顯美觀，柔性的材質使其更 加符合人體工學，手感更好，舒適握持。 領先業界採用測距儀數位鍵盤，解決了測距儀數字輸入困難的重大難題，同 時結合內置特有的計算器功能，讓資料計算在彈指之間輕鬆實現，並且立即 保存，隨時隨地享受快捷計算和高效存儲。 我們用心注重產品外觀的同時，也同樣用心關注產品性能，80 米遠量程，2 毫米高精度，NT-6580 繼承前代測距儀強抗干擾測量的特性，強光下測量性 能達到國際領先水準，讓您體驗更遠更準的戶外測量樂趣。 NT-6580 內置 360 度傾角感測器，全方位角度測量，隨心所轉，體驗完美的 角度測量。面積、體積、勾股(畢氏)定理測量等多種測量功能滿足您的測量 需求，省時省力，高效精准。 此外，我們在注重產品外觀和性能的同時，也同樣注重產品對環境的影響， 達到國際標準的安全鐳射、可循環使用的環保鋰電池、讓您體驗超強續航測 距的同時，安全無憂。 包裝內含 NT-6580 測距儀 1 台 充電鋰電池 1 個 充電器 1 個 USB 線 1 條 保存袋 1 個 使用說明書 1 本... -
Page 17: 按鍵功能
預防措施： 不要通過光學鏡片直視雷射光束。 小心 用眼睛直視雷射光束會對眼睛造成危害。 預防措施： 不要直視雷射光束。注意使雷射光束在眼睛的上方或下方射過。 （特別是 在將儀器固定在機械設備上等情況下） 。 按鍵功能 面積/體積/勾股(畢氏)定理測量 開機/打開鐳射/測量鍵 角度/自動水準/自動垂直測量 關閉機器/清除資料 基準設置 流覽歷史資料 單位/背光設置 數位按鍵 倒退鍵 10. 加法/資料向上翻閱 11. 減法/數據向下翻閱 12. 除法/點號 13. 乘法 初始操作和設置 開啟和關閉 開啟：按 鍵開啟儀器或鐳射，電池的 圖示將顯示在顯示幕上。 手動關閉：長按 鍵直到螢幕畫面消失， 即可關閉儀器。 自動關閉：如果沒有任何按鍵操作，3 分鐘 之後儀器將自動關閉。 ... - Page 18 按 鍵，測量將以三角架為基準邊 ，再按 鍵下一個測量將以 前沿為基準邊 ，改變測量基準邊時會有蜂鳴聲提醒。在重新開啟後， 測量基準邊將自動返回到默認設置（後沿） 。 總之，要選擇合適的測量基準邊，只需要重複地按 鍵，直到得到需要 的基準位置，每次開啟儀器，基準點都會重置到後沿處。 測量單位設置 長按 鍵，有以下單位可供選擇 m, ft，in, ft+in。 照明顯示 按 鍵，可以開啟和關閉照明功能，用戶可以在黑暗環境下隨時開啟這 個功能，測量數值將很清晰的顯示在顯示幕上面。 測量 單次測量 按 鍵，啟動鐳射。再次按 鍵，觸發測量。測量結果立即顯示 在顯示幕上。 連續測量 如右圖所示，這個功能可以使用戶從一個測量點出發，測 量出最大或最小的距離，在測量模式下，儀器可以移動接 近目標，測量資料每 0.5 秒被顯示一次。從而，在這個測 量過程中的最大和最小值動態的顯示在第一和第二行。 舉個例子，用戶從一面牆開始，向目標點連續移動，同時 當時的資料被連續的讀出來。要連續測量，長按 鍵...
- Page 19 按 鍵進行第三個長度的測量(如：寬)，第三次測量後體積的計算結 果自動顯示在主顯示行。 間接測量 本儀器可以利用畢氏定理計算距離，這個功能可以實現對不易到達的地方 的距離測量。 請按照下面的步驟進行測量： ‧所有的被測量點都應在同一水準或垂直面上。 ‧為能得到更準確的測量結果，建議將儀器固定在一個點上旋轉進行測量 （如：將儀器靠在牆面上進行測量） 。 間接測量：一次勾股(畢氏)定理測量 如右圖所示，測量一個建築物的高度或寬度，或者 當一個高度需要通過兩個或三個距離來確定時，可 以通過間接測量功能實現，連續三次按 鍵， 圖示 將顯示在螢幕上，此時鐳射開啟,被測距 離的圖示閃爍顯示在顯示幕裏。瞄準最上面的點 （如右圖 1） ，然後按 進行測量。第一次測量 進行完成後測量值被採集。儘量保持儀器水平，儀 器默認水平測量，第二個被測距離的圖示閃爍顯示在顯示幕裏。瞄準水平 的點 (如右圖 2)，然後按 進行測量。測量結果顯示在顯示幕主顯示 內，而分部測量結果顯示在輔助顯示內。 間接測量：二次勾股(畢氏)定理測量 如右圖所示，連續四次按 鍵，圖示 將 顯示在顯示幕內。此時鐳射開啟。瞄準最上面的點 (如右圖 1)，然後按 進行測量。第一次測量完...
-
Page 20: 計算器功能
加/減距離測量功能 測量時，按 鍵，下一個測量值將會與當前測量值相加，然後按 鍵，第二個測量結果顯示，同時自動加上之前的數值顯示在主顯示行。 測量時，按 鍵，下一個測量值將會與當前測量值相減，然後按 鍵，第二個測量結果顯示，同時自動減去之前的數值顯示在主顯示行。 取消測量功能 測量時，逐步按 鍵，可以逐步取消測量指令，直至螢幕資料完全清空。 歷史儲存功能 連續按 鍵， 最後 20 個測量或計算資料將逆序顯示出來。 按 鍵，向上進行翻閱。 按 鍵，向下進行翻閱。 按 鍵，返回測量主介面。 計算器功能 計算器功能簡介 NT-6580，領先業界搭配測距儀數位鍵盤，集成計算器功能，複雜計算， 輕點就好，而且還可以隨時隨地保存資料，計算結果，立即保存。 啟動/關閉計算器功能 啟動：在測量介面、歷史記錄查看介面或者待機介面，按數字 0～9 以及 ﹡字鍵, 例如按鍵“７＂，即可進入計算器功能，此時螢幕上方將顯示計 算器圖示 。 ... -
Page 21: 錯誤代碼及解決方法
關閉：在計算器介面，按一次 鍵清除螢幕資料，再按一次 鍵即可 關閉計算器功能。 計算功能鍵說明 ０~９：數位輸入鍵 ：加法鍵，將上下兩數相加 ：減法鍵，將上邊數位減去下邊數位 ：乘法鍵,將上下兩數相乘, ：短按是小數點輸入鍵，長按是除法鍵，將上邊數位除以下邊數位 ←：倒退鍵，重複按此鍵，可以依次清除最後一位元數位。 ＝：等於號鍵，按此鍵即可獲得計算結果。 基本計算功能 在待機狀態下進入計算器功能，即可實現計算器功能，可以完成四則運 算。小數點保留４位有效數字。 測量時計算功能 在測量時進入計算器功能，計算器自動將當前測量值作為左數參與運算， 用戶也可以對左數進行編輯，如按倒退鍵←清除數位位元、通過數位鍵增 加數位位元，甚至可以通過按 鍵重新測量，接著再按運算符（如 +,-,*,/） ，然後通過數位按鍵輸入資料或者通過按 鍵直接輸入測量 值。最後按=鍵即可獲得計算結果。也可以繼續按運算符，進行多步運算。 查看歷史記錄時計算功能 連續按鍵， 最後20個測量或計算資料逆序顯示出來。 按鍵，向下進行翻閱。 按鍵，向上進行翻閱。 錯誤代碼及解決方法 所有的資訊都以代碼或"Error" 顯示出來。下面所顯示的代碼及其解釋和對應 解決方法： 代碼 原因 解決方法 計算錯誤... -
Page 22: 圖標功能
時間過長。 白紙等作為反射面 接收信號過強 目標反光過強 (使用覘板 ， 或者不要對 準強光) 在儀器開啟/關閉多次後還同樣出現， Error 硬體故障 說明您的儀器已經損壞，請與您的經 銷商聯繫。 圖示功能 圖示 功能 描述(“- - -“代表待測邊) 電池狀態圖示 顯示電池電量 基準圖示 前基準： ；三角架基準： ；後基準： 面積測量 第一步：長 →第二步：寬 第一步：長 →第二步：寬 →第三步：高 體積測量 一次畢氏定理 第一步：斜邊 →第二步：底邊 第一步：第 1 邊 →第二步：第 2 邊 →第... -
Page 23: 技術參數
技術參數 產品型號 NT-6580 量程 0.2 ~ 80m 精度 ±2mm 單位 米/英尺/英寸/英尺+英寸 鐳射類型 635nm, ＜ 1mW 歷史記錄 20 組 自動關閉鐳射 30 秒 自動關機 180 秒 電池電量 1200mAh(BL-4C) 最大/最小值，連續測量 ◎ 面積測量 ◎ 體積測量 ◎ 一次，二次畢氏定理測量 ◎ 角度測量 ◎ 角度測量範圍 ±180° 角度測量精度 0.3°... - Page 24 備註 [1] 適用於 100％目標反射率（白色牆面） ，低背景照明強度，25 °C。 [2] 適用於 10％至 500％目標反射率，高背景照明強度，-10°C 到+50 °C。 [3] 公差適用於 0.2 m 到 10 m ，置信水準為 95 ％ 。 距離為 10 m 到 30 m 時，公差可能為小於 0.15 mm/m，而距離超過 30 m 時，公差可能小於 0.2 mm/m。 [4] 在日光或者目標反光不好的情況下，請使用覘板或者較好的放射面！ [5] 在良好的測量條件下（良好的測量表面，室溫,室內光照）可至 80m。 [6 ] 在不良測量條件下，如光線過強、被測物表面反光較弱或溫差過大，...
