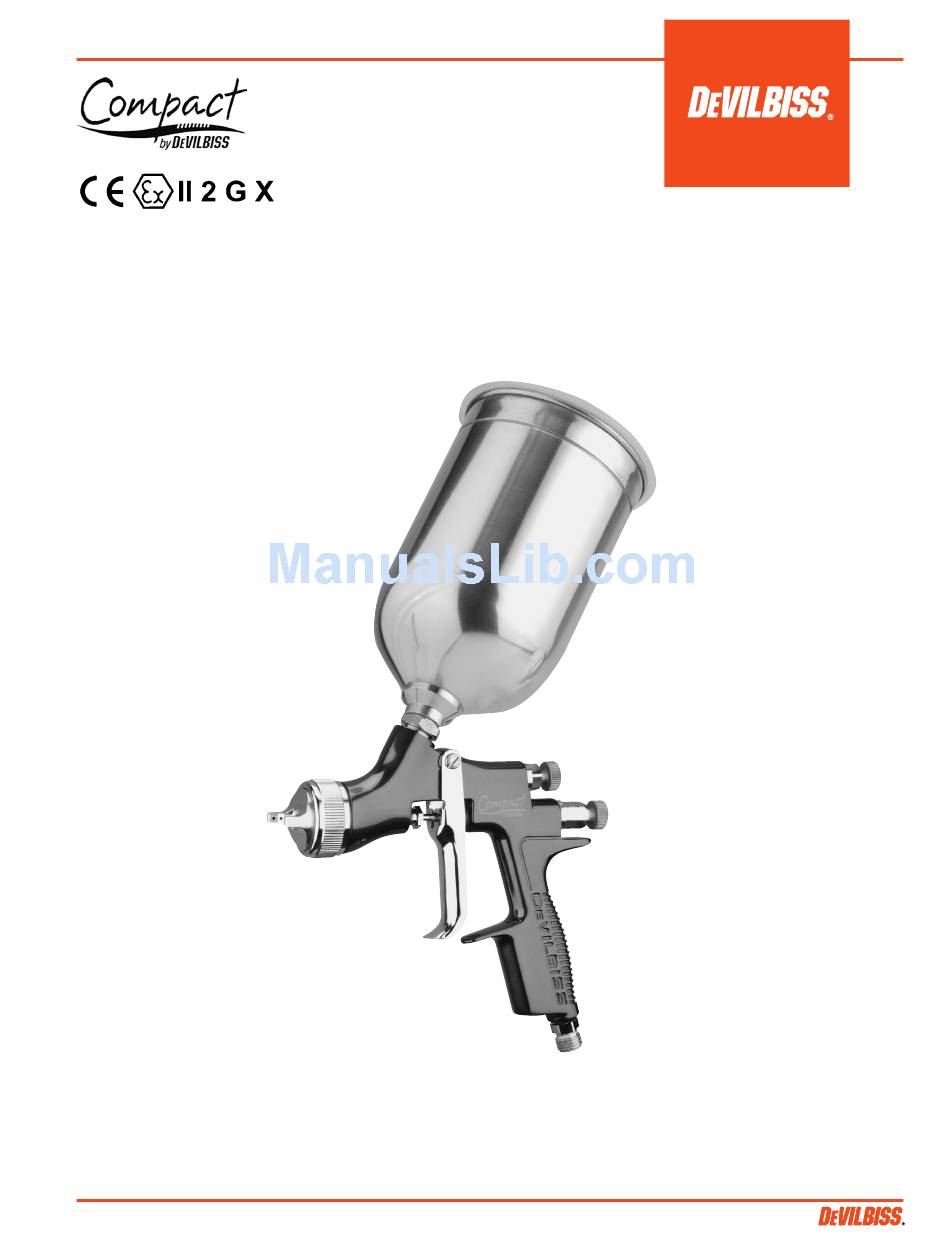

- Page 1 SERVICE MANUAL OPERATION MANUAL TRANS-TECH GRAVITY FEED SPRAYGUN ® SB-2-540-J (9/2015) 1 / 10...
-
Page 2: Safety Warnings
To prevent ignition sources from static discharges, earth able for use with both waterbased and solvent based coating materials. The continuity must be maintained to the spraygun and other metallic design uses Devilbiss Trans-Tech atom- ® equipment used. -
Page 3: Parts List
Patent No. 2372465 (GB) GFC-502 GFC-501 1 Liter 20 oz. (SB-4-043) (SB-4-261) MODEL PART NUMBER PARTS LIST Example: COM-G510G-14-02 Ref. Description Part Number Qty. Options Aircap Air Cap/Retaining ring COM-510, SP-100-***-K COM-513, or COM-522 Green anodized Fluid Nozzle SP-200S-**-K 14, 18, 22 e.g ** =14 =1.4 mm Separator (Pack of 5) SP-626-K5 Fluid nozzle size... - Page 4 OPERATION PREVENTATIVE MAINTENANCE SPECIFICATION Mix coating material to manufac- Turn off air and relieve pressure in turers instructions. the supply lines, or if using QD Air supply connection: system, disconnect from airline. Universal 1/4" BSP and NPS Fill the cup with the required amount of material.
- Page 5 Remove Adjusting Knob (7), Loosen Housing (10). Remove Housing (10) and Spring (8), and Needle (9). Airvalve Spring. Remove Valve (11). Using Service Tool SPN-7, Remove Valve Seat. engage groove behind the Valve Seat. Push out the Front Airvalve Turn the Gun upside down Fit New Front Seal to Service Seal with a finger.
- Page 6 12. Fit Valve Seat to Gunbody. 13. Remove Rear Airvalve Seal 14. Fit new Seal to Service Tool. from housing (10) with a hooked instrument. 15. Fit Seal to Housing (10). 16. Replace Valve (11). 17. Replace Valve Spring and screw in Housing (10).
- Page 7 TROUBLESHOOTING CONDITION CAUSE CORRECTION Horn holes plugged. Clean. Ream with non-metallic point. Heavy top or Clean. bottom pattern Obstruction on top or bottom of fluid tip. Cap and/or tip seat dirty. Clean. Left or right side horn holes plugged. Clean. Ream with non-metallic point. Heavy right or left Dirt on left or right side of fluid tip.
- Page 8 TROUBLESHOOTING (continued) CONDITION CAUSE CORRECTION Fluid leaking or dripping from front Packing nut too tight. Adjust. of gun Dry packing. Lubricate. Fluid tip or needle worn or damaged. Replace tip and needle. Foreign matter in tip. Clean. Fluid needle spring broken. Replace.
- Page 9 Disposable Cup 24 oz – Kit of 32 HC-4699 HC-1166 1/4" NPT(M) 1/4" NPT(M) Fits Compact gun only. DPC-600 Disposable Cup 34 oz – Kit of 32 Compatible with DeVilbiss high flow quick disconnects. DPC-31 Adapter SPN-5 Wrench Contains all neces- SP-402-K sary tip, hose and...
-
Page 10: Warranty Policy
WARRANTY POLICY DeVilbiss products are covered by Finishing Brands one year materials and workmanship limited warranty. The use of any parts or accessories, from a source other than Finishing Brands, will void all warranties. For specific warranty information please contact the closest Finishing Brands location listed below. - Page 11 MANUAL DE SERVICIO MANUAL DE OPERACIÓN COMPACT – PISTOLA PULVERIZADORA POR GRAVEDAD TRANS-TECH ® SB-2-540-J (9/2015) ES-1 / 10...
-
Page 12: Advertencias De Seguridad
El diseño utiliza tecnología de pulverización compatible EPA (Devilbiss Trans-Tech ) para reducir ® la dispersión excesiva y mejorar la EQUIPO DE PROTECCIÓN PERSONAL eficacia del recubrimiento. -
Page 13: Lista De Piezas
Patente Nº 2372465 (GB) GFC-502 GFC-501 1 litro 20 oz. (SB-4-043) (SB-4-261) MODELO-NÚMERO PIEZA LISTA DE PIEZAS Ejemplo: COM-G510G-14-02 Nº Número Ref. Descriptión de Pieza Cant Opciones Casquillo de aire Casquillo de aire / Anillo de retención SP-100-***-K COM-510, COM-513 y COM-522 Verde anodizado Pico de fluido SP-200S-**-K... -
Page 14: Instalación
Llene la copa con la cantidad MANTENIMIENTO PREVENTIVO ESPECIFICACIÓN requerida de material. No llene a Cierre el suministro de aire y alivie la menos de 25 mm de la parte supe- presión en los manguitos de sumin- Conexión del suministro de aire : rior copa. - Page 15 Retire el pomo de ajuste (7), Afloje el alojamiento (10). Retire el alojamiento (10) y el muelle (8), y la aguja (9). el muelle de la válvula de aire. Retire la válvula (11). Usando la herramienta de Retire asiento manteni-miento SPN-7, válvula.
- Page 16 12. Coloque asiento 13. Retire la junta de la válvula 14. Instale una junta nueva en la válvula en el cuerpo de la de aire del alojamiento (10) herramienta manten- pistola. con un instrumento que imiento. tenga gancho. 15. Coloque la junta en el aloja- 16.
- Page 17 LOCALIZACIÓN Y REPARACIÓN DE PROBLEMAS CONDICIÓN CAUSA CORRECCIÓN Patrón pesado en Agujeros de la horquilla obstruidos. Limpie. Escariar con punta no metálica. la parte superior Obstrucción en la parte superior o inferior de la Limpie. o inferior punta de fluido. Casquillo y/o asiento de la punta está...
- Page 18 LOCALIZACIÓN Y REPARACIÓN DE PROBLEMAS (continuará) CONDICIÓN CAUSA CORRECCIÓN El fluido se escapa o gotea desde la parte Cubeta floja en la pistola. Apriete. Guarnición de la cubeta gastada o falta inferior de la cubeta. Reemplace la guarnición de la cubeta. debajo de la cubeta.
- Page 19 Cubeta desechable 34 oz – Kit de 32 NPT(M) NPT(M) Compatible con dispositivos de desconexión rápida de alto flujo DPC-31 Adaptador DeVilbiss. Llave SPN-5 Contiene todo los tamaños necesarios SP-402-K de punta, manguito Válvula reguladora de aire y tuerca utilizados en o con la pistola.
- Page 20 POLÍTICA DE GARANTÍAS Los productos DeVilbiss están cubiertos por la garantía limitada de materiales y mano de obra por un año de Finishing Brands. El uso de cualquier pieza o accesorio de una fuente que no sea Finishing Brands, anulará todas las garantías. Para obtener información específica sobre la garantía, favor ponerse en contacto con el local de Finishing Brands más cercano a usted entre los listados a continuación.
