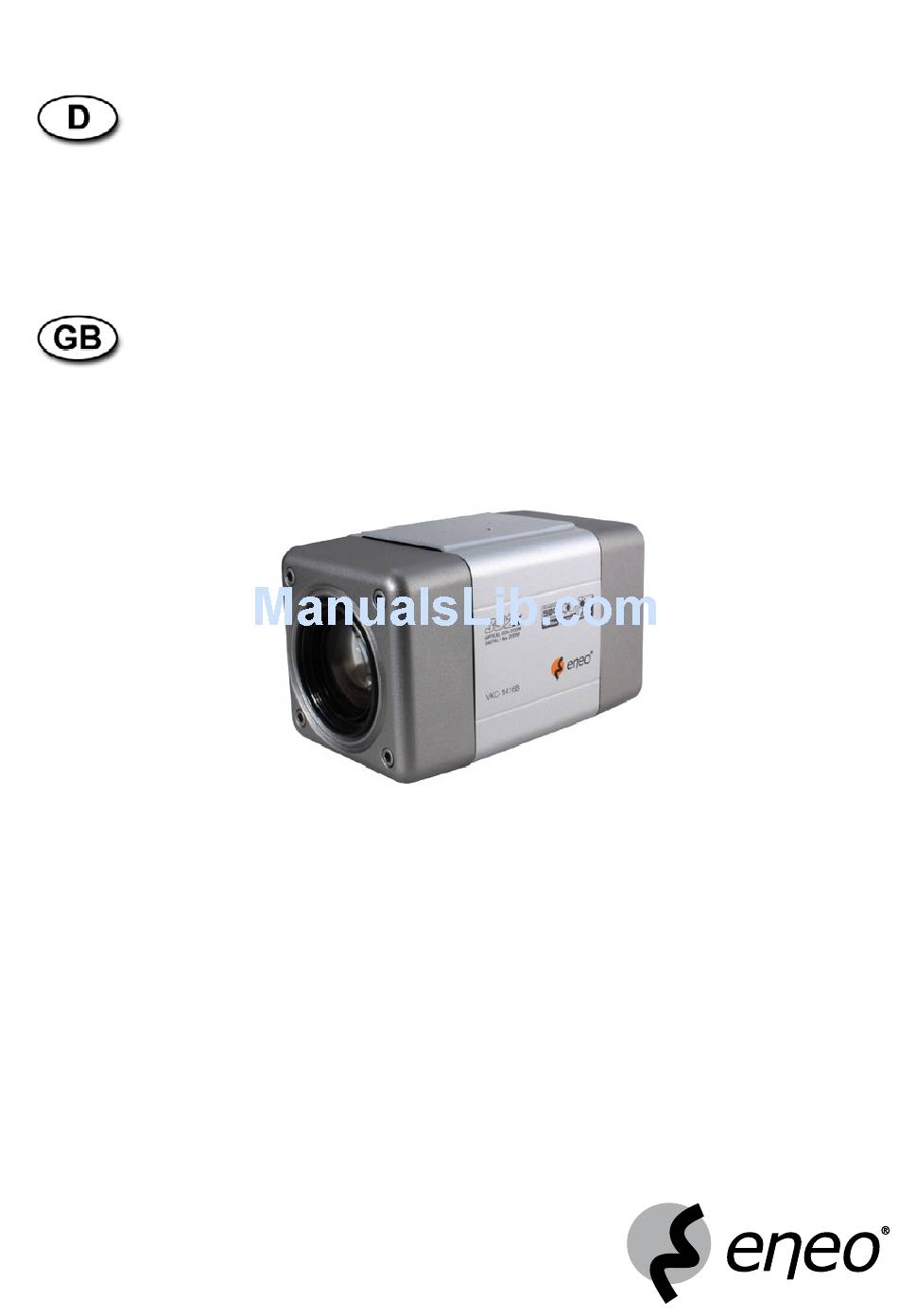

Montage und Betriebsanleitung
1/4" Tag/Nacht Kamera mit 22x Zoom
VKC-1416B
Installation and Operating Instructions
1/4" Day/Night Camera with 22x zoom lens
VKC-1416B


Advertisement

Table of Contents
loading

Related Manuals for Eneo VKC-1416B

Summary of Contents for Eneo VKC-1416B

  • Page 1 Montage und Betriebsanleitung 1/4” Tag/Nacht Kamera mit 22x Zoom VKC-1416B Installation and Operating Instructions 1/4” Day/Night Camera with 22x zoom lens VKC-1416B...

  • Page 2: Table Of Contents

    Inhaltsverzeichnis . Sicherheitshinweise ......................4 . Allgemeine Beschreibung ....................5 3. Anschluss und Bedienung ....................6 3. Systemkonfiguration ....................6 3. Erklärung und Funktionen..................7 4. Anschluss ..........................9 4. Anschlussmöglichkeiten ..................9 4. Kabelanschlussfarbe .....................0 4.3 Externe Tag- und Nacht-Steuerung & Zoom Preset-Steuerung .......0 4.4 Bewegungserkennung & Gesichtserkennung ............ 4.5 RS-485 Anschluss .................... 4.6 Externe Objektiv-Steuerung ................... 4.7 Externe A/D KEY-Steuerung ...................3 5. Einstellungen über das OSD-Bildschirm-Menü ..............4 5. OSD-Hauptseite .
  • Page 3 Contents . Safety Instructions ......................5 . General Descriptions ......................6 3. Connection and Operation ....................7 3. System Configuration ....................7 3. Part Name and Function ..................8 4. Connection ........................30 4. Possibilities of Connection ..................30 4. Colour Lead Wire and Colour Display Label ............3 4.3 External Day/Night Control & Zoom Preset Control ..........3 4.4 Motion Detection & Face Detection Control ............3 4.5 RS-485 Connection ....................3 4.6 External Lens Control ....................33 4.7 External A/D KEY Control ....................34 5. Settings in the OSD Menu ....................35 5. OSD Main Screen ....................35 5. Main Menu ......................35 6. Troubleshooting .

  • Page 4: Sicherheitshinweise

    1. Sicherheitshinweise • Bevor Sie das System anschließen und in Betrieb nehmen, lesen Sie zuerst diese Sicherheits- hinweise und die Betriebsanleitung. • Bewahren Sie die Betriebsanleitung sorgfältig zur späteren Verwendung auf. • Die Kameras gegen Eindringen von Wasser und Feuchtigkeit schützen, Wasser kann die Geräte dauerhaft schädigen. Sollte dennoch Feuchtigkeit eingedrungen sein, die Kameras nie unter diesen Bedingungen einschalten, sondern zur Überprüfung an eine autorisierte Fachwerkstatt geben. • Das System darf nie außerhalb der technischen Daten benutzt werden, das kann die Kamera zerstören. • Die Kamera nur in einem Temperaturbereich von -0°C bis +50°C und einer Luftfeuchtigkeit bis max. 90% betreiben. • Um das System von der Versorgungsspannung zu trennen, ziehen Sie das Kabel nur am Stecker heraus. Ziehen Sie nie direkt am Kabel. • Verlegen Sie die Verbindungskabel sorgfältig und stellen Sie sicher, dass die Kabel nicht mechanisch beansprucht, geknickt oder beschädigt werden und keine Feuchtigkeit ein- dringen kann. • Das Gerät darf nur von qualifiziertem Servicepersonal geöffnet werden. Fremdeingriffe beenden jeden Garantieanspruch. • Die Kamera darf nie mit geöffneter Blende gegen die Sonne gerichtet werden (Zerstörung des Sensors). • Montage, Wartung und Reparaturen dürfen nur von autorisiertem Fachpersonal ausgeführt werden. Vor Öffnen des Gehäuses ist eine Netztrennung erforderlich. • Der Errichter ist für die Aufrechterhaltung der Schutzart lt. Techn. Daten verantwortlich, z.B. durch Abdichtung des Kabelaustritts mit Silikon. • Falls Funktionsstörungen auftreten, benachrichtigen Sie bitte Ihren Lieferanten. • Verwenden Sie nur Originalersatzteile und Original-Zubehör von Videor E. Hartig GmbH.

  • Page 5: Allgemeine Beschreibung

    Es ist eine physikalische Gegebenheit, dass diese Silicagel-Beutel nach einer gewissen Zeit eine Sättigung erreichen. Sie sollten deshalb gegen neue Silicagel-Beutel ausgetauscht werden. • Bei der Montage muss grundsätzlich darauf geachtet werden, dass vorhandene Dichtungen ordnungsgemäß eingesetzt und bei der Montage nicht verschoben wer- den. Beschädigte Dichtungen dürfen nicht mehr verbaut werden. HINWEIS: Dies ist ein Gerät der Klasse A. Dieses Gerät kann im Wohnbereich Funktions- störungen verursachen;...

  • Page 6: Anschluss Und Bedienung

    3. Anschluss und Bedienung 3.1 Systemkonfiguration...

  • Page 7: Erklärung Und Funktionen

    3.2 Erklärung und Funktionen Frontansicht Seitenansicht Rückansicht D/N-Zoom-Objektiv Integriertes D/N-Objektiv mit -fach optischem und 6-fach digitalem Zoom Filtergewinde Für häufig verwendete Filter mit dem Durchmesser von 37mm Gehäusevorderteil Montageadapter Zur Montage der Kamera auf einem Halter Gehäusekörper Gehäuserückseite Kameramodul Anschluss -pol. Belegung, s. nachfolgende Tabelle für Fernsteuerung Fernsteueranschluss an der Kamera Funktion Funktion 485- RS-485- 485+ RS-485+ RS-3 TXD Eingang RS-3 RXD Eingang EXT OUT Externer Ausgang Masse EXT IN Externer Eingang A/D KEY A/D KEY M/D OUT Bewegungserkennungsausgang FOCUS...
  • Page 8 TELE, WIDE Zoom-Taste: Für Weitwinkelaufnahmen „WIDE” und zur Vergrößerung eines Objektes „TELE” drücken. 10 MENU Menüfunktionen im Bildschirm-Menü können ausgewählt werden. 11 NEAR/FAR Mit der „NEAR”-Taste können Sie das Objektiv auf nahegele- gene Objekte fokussieren und mit der „FAR”-Taste in Stellung Unendlich bringen. Die Fokus-Tasten sind nur wirksam, wenn die AF (Autofokus)- Funktion deaktiviert ist. 12 BNC-Anschluss Anschluss an Kamera und Monitor etc. 13 Spannungs- Anschlussklemme für externe versorgung Gleichspannungsversorgung (VDC) 14 Betriebsanzeige Leuchtet auf, wenn die Kamera in Betrieb ist...

  • Page 9: Anschluss

    4. Anschluss 4.1 Anschlussmöglichkeiten ACHTUNG: Spannungsversorgung erst anschließen, nachdem alle Verbindungen her- gestellt sind. Bei Bedarf kann das 12-pol. Kabel gekürzt werden.

  • Page 10: Kabelanschlussfarbe

    4.2 Kabelanschlussfarbe Farbe Beschreibung Grün ZOOM Blau COMMON Gelb FOCUS Violett M/D OUT Orange A/D KEY Pink RS-485(-) Schwarz RS-485(+) Hellblau RS-3 TXD Braun RS-3 RXD -poliges Kabel Weiß EXT-OUT Grau EXT-IN 4.3 Externe Tag- und Nacht-Steuerung & Zoom Preset-Steuerung Zum Erhalten des Bewegungssignals muss ein externer Sensor angeschlossen werden. Externer Sensor-Schalter Ein/Aus Masse (rot) Tag/Nacht Tag: geöffnet...

  • Page 11: Bewegungserkennung & Gesichtserkennung

    4.4 Bewegungserkennung & Gesichtserkennung Masse Normalmodus: 0V Ausgang (rot) M/D oder F/D Alarmmodus: 3V Ausgang Normalmodus: 0V Ausgang M/D+EXT oder F/D+EXT Alarmmodus: 3V Ausgang MD oder F/D-OUT (violett) 4.5 RS-485 Anschluss Anschluss an RS-485: Fernsteuerung ist möglich über ein externes Gerät oder Steuerungssy- stem (z.B. Bedientastatur, RS-485 Halb-duplex). Dazu die markierten Rx+, Rx- zu Tx+, Tx- des RS-485 Steuerungssystems verwenden. RS-485 RS-485(+) (schwarz) RS-485(-) (pink)

  • Page 12: Externe Objektiv-Steuerung

    4.6 Externe Objektiv-Steuerung Fokus • Externe Spannungsversorgung DC +3V zu +V (gelb) NEAR (+) Gemeinsamer • Masse (blau) Anschluss • Masse (gelb) (blau) Fokus FAR (-) • Externe Spannungsversorgung (gelb) DC -V zu -3V BNC (blau) Zoom • Externe Spannungsversorgung DC +3V zu +V (grün) TELE (+) Gemeinsamer • Masse (blau) Anschluss • Masse (grün) Zoom (blau) WIDE (-) • Externe Spannungsversorgung (grün) DC -V zu -3V BNC (blau)

  • Page 13: Externe A/D Key-Steuerung

    4.7 Externe A/D KEY-Steuerung Schaltbild für ein externes Steuergerät A/D KEY Fernbedienung Masse (rot) A/D KEY (orange) Fernbedienung Masse (schwarz) A/D KEY (weiß)

  • Page 14: Einstellungen Über Das Osd-Bildschirm-Menü

    5. Einstellungen über das OSD-Bildschirm-Menü 5.1 OSD-Hauptseite ) Kameratitel AF 22X ) Statusanzeige des Fokus-Modus 3) Statusanzeige der Zoom-Position 4) Kamera ID 001X CAM 001 5.2 Hauptmenü <MAIN MENU> FOCUS ––––––––––––––––– 1 WB –––––––––––––––––––– 2 AE ––––––––––––––––––––– 3 BLC/WDR –––––––––––––– 4 ALARM/MD/FD –––––––––– 5 PRIVACY ––––––––––––––– 6 SPECIAL –––––––––––––––...
  • Page 15 ZOOM PRESET Auswahl der Zoom-Presetnummer Der Standardwert ist x. (~0) SET PRESET Einstellung der Zoom-Position des Zoom-Presets TOUR CONFIG Auswahl des Tour-Modus (0 Zoom Preset für  Tour-Modus) HINWEIS 1: Wenn „ZOOM PRESET” ausgewählt wird, können Sie die Zoom-Position des Presets mit den Tasten „Tele” und „Wide” einstellen. HINWEIS 2: Drücken Sie nach Auswahl der Zoom- Position die „Menu”-Taste, um die Position zu speichern.
  • Page 16 Drücken Sie deshalb die Menu-Taste zur Einstellung des Kompensations- bildes; nach etwa 0 Sekunden wird dann der Einstellungsmodus auto- matisch beendet, und die Menüoption „ENT” (Eingabe) wird zu „END” (Ende). 5.2.3 AE (Belichtungsautimatik) MODE Auswahl des Belichtungsmodus <AE MENU> (AUTO / AUTO / SHUT PRI (Shutter- MODE Vorrang) / MANUAL) SHUTTER GAIN AUTO Automatischer Belichtungssteue- rungsmodus  (Verwendung bei MAX DSS normaler Umgebung: Innen) FLICKERLESS AUTO Automatischer Belichtungssteue- BRIGHTNESS rungsmodus  (Verwendung bei heller Umgebung: Außenbereiche) SHUT PRI Priorität - Einstellung der Shutterzeit MANUAL Manueller Belichtungsmodus SHUTTER Auswahl der Shuttergeschwindigkeit.
  • Page 17 5.2.4 BLC/WDR (Gegenlichtkompensation/Erweiterter Dynamikbereich) MODE Auswahl des Gegenlichkompensa- <BLC/WDR MENU> tions-Modus MODE (OFF/AUTO/MANUAL) AREA LEVEL AREA Auswahl der BLC-Messflächen- MODE position (~9) LEVEL LEVEL Auswahl der BLC-Stufe (HIGH (hoch) / MID (mittel) / LOW (niedrig) ) MODE Erweiterter Dynamikbereich Ein/Aus LEVEL Einstellung des WDR-Stufe (00~050) 5.2.5 ALARM/MD/FD (Alarm/Bewegungserkennung/Gesichts- erkennung) MODE Auswahl von Alarm- und <ALARM/MD/FD MENU> MD/FD-Modus (OFF/MD/EXT/FD/ MODE MD+EXT/FD+EXT) AREA SEL AREA SEL Zur Auswahl einer Bewegungs- DEFAULT...
  • Page 18 PRESET SEL Auswahl der Zoom-Presetnummer (OFF, ~0) (Wenn ein MD/FD- und/oder Alarm- ereignis aufgetreten ist.) HINWEIS: Die Gesichtserkennung kann zu Un- genauigkeit führen. 5.2.6 PRIVACY (Bereichsmaske) MASK SEL Zur Auswahl einer Maskenbereichs- <PRIVACY MENU> nummer (~6) MASK SEL Ein-/Ausschalten der Maske DEFAULT DEFAULT Bereichsmaske auf Werkein- ADJ TOP/LEFT stellungen setzen. ADJ BOT/RIGHT COLOR ADJ TOP/LEFT Position der linken oberen Ecke des MOSAIC...
  • Page 19 5.2.7 SPECIAL (Spezial) SYNC Interne Synchronisation (INT) oder Netz- <SPECIAL MENU> synchronisation (LL, Line lock) auswäh- SYNC len. (Bei Gleichstromversorgung (DC) ist PHASE nur interne Synchronisation möglich.) D/N MODE D/N DELAY PHASE Einstellung der Phasenlage bei Netz- HI-RES synchronisation 2DNR 3DNR D/N MODE Modusauswahl: D/N (automatische Tag/ WHITE Nacht-Umschaltung), Color (Farbmodus, LEVEL d.h. Tagmodus fest eingestellt), BW (Schwarz/Weiß, d.h. Nachtmodus fest eingestellt), EXT (Umschaltung durch externes Signal) D/N DELAY Einstellung der Verzögerungszeit des Filters für die Tag/Nacht-Umschaltung (5, 0, 0 s) HI-RES Auswahl des hochauflösenden Modus (OFF / LOW (niedrig) / MID (mittel) / HIGH (hoch)) 2DNR D-Rauschverringerung, Auswahl der...
  • Page 20 5.2.8 EFFECT (Effekt) SHARPNESS Einstellung der Schärfe von Umrissen <EFFECT MENU> (0~5) SHARPNESS NEGATIVE NEGATIVE Auswahl von Negativ- oder Positiv- D-FLIP darstellung des Bildes FREEZE D-FLIP Auswahl von Bildrotation od. -spiegelung (OFF (Aus) / H FLIP (Spiegeln) / V FLIP (Vertikales Spiegeln) / ROTATE (Drehen)) FREEZE Umschalten zwischen Echtzeitanzeige und Standbild 5.2.9 CAM SET (Kameraeinstellung) CAM ID Auswahl der Kamera-Identnummer <CAM SET MENU> (~55) CAM ID BAUD RATE BAUD RATE Einstellung der Datenübertragungsge- PROTOCOL schwindigkeit (Baudrate) der seriellen DISP MODE...
  • Page 21 TITLE Menü zur Eingabe des Kameratitels (A~Z, 0~9) A B C D E F G H I J K L M N O P Q R S T U V W X YA 0   3 456789 ( ) : ; . - ! < > , ’...

  • Page 22: Fehlerbehebung

    6. Fehlerbehebung Wenn Probleme auftreten, überprüfen Sie bitte zuerst die Installation der Kamera an Hand dieser Betriebsanleitung und in der Funktion mit anderen Geräten. Isolieren Sie die problematische Komponente des Systems und schlagen Sie weitere Informati- onen in der entsprechenden Betriebsanleitung nach. Problem Mögliche Fehlerquelle Auf dem Bildschirm Stellen Sie sicher, dass das Spannungsversorgungskabel und erscheint nichts. das Verbindungskabel zwischen Kamera und Monitor korrekt befestigt sind. Das Bild auf dem Bild- Ist das Objektiv verschmutzt ? schirm ist zu blass. Reinigen Sie die Linse mit einem weichen, sauberen Tuch. Die Kamera arbeitet nicht Stellen Sie sicher, dass Sie die Kamera korrekt an eine geeig- korrekt, und die Oberfläche nete Spannungsversorgung angeschlossen haben. der Kamera ist heiß. Der Bildschirmkontrast Korrigieren Sie den Kontrast am Monitor.

  • Page 23: Technische Daten

    8. Technische Daten VKC-1416B Art.-Nr. 92592 Modell Spannungsversorgung VDC ±0% Spannung Leistungsaufnahme 4,5W Bildsensor /4” 760H EXview HAD CCD Anzahl der Pixel 795(H) x 596(V) Scansystem : interlace Scanfrequenz 5,65KHz(H), 50Hz(V) Synchronisation Intern / Extern (Line lock) Auflösung 580 TVL (Farbe), 600 TVL (S/W) 0,5 Lux (Farbe), 0,05 Lux (S/W), Min. Beleuchtung 0,00 Lux (Low Shutter) Videoausgang ,0 Vss (75 Ohm, Composite) Signal-/Rauschabstand 50dB (AGC ausgeschaltet) WDR (erweiterter Ein/Aus / Pegel (x5, 48dB) Dynamikbereich) BLC (Gegenlicht-...
  • Page 24 Titel A~Z / 0~9 Anzeige Ein / Aus / PushOn (DISP/DISP) Helligkeit 0~55 Bildschärfe 0~5 Zoom Voreinstellung Preset ~0 Zoom Abfahrt Tour  Alarmmodus Ein / Aus / NC / NO / Delay RS-3/RS-485 (Fastrax II, Pelco-P, D) / Kamerasteuerung ADKey 400 / 4800 / 9600 / 900 Allgemein Kamera-ID 00~55 D-FLIP Horizontal / Vertikal / Drehen Effekt Negativ/Positiv, Einfrieren, Flackerfrei Fokusmodus Automatisch / Manuell / Push AF Abstand 0,m / ,0m / ,5m / ,5m / 6,0m Zoombereich Optisch x, Digital x6 Zoom (Video AF) Brennweite f = 3,9 mm ~ 85,8 mm Blendenbereich F,6 (Weit) ~ F3,7 (Tele) Betrachtungswinkel Horizontal: 47° (Weit) / ,6° (Tele) Spannungseingang 3-pol. Klemmblock Videoausgang BNC-Anschluss...

  • Page 25: Safety Instructions

    1. Safety Instructions • Read these safety instructions and the operation manual first before you install and commission the camera. • Keep the manual in a safe place for later reference. • P rotect your camera from contamination with water and humidity to prevent it from perma- nent damage. Never switch the camera on when it gets wet. Have it checked at an authorized service center in this case. • Never operate the camera outside of the specifications as this may prevent the camera functioning. • Do not operate the cameras beyond their specified temperature, humidity or power ratings. Operate the camera only at a temperature range of -0°C to +50°C and at a humidity of max. 90%. • To disconnect the power cord of the unit, pull it out by the plug. Never pull the cord itself. • P ay attention when laying the connection cable and observe that the cable is not subject to heavy loads, kinks, or damage and no moisture can get in. • The warranty becomes void if repairs are undertaken by unauthorized persons. Do not open the camera housing. • Never point the camera towards the sun with the aperture open. This can destroy the sensor. • Installation, maintenance and repair have to be carried out only by authorized service centers. Before opening the cover disconnect the unit from mains input. • The fitter is responsible for the system of protection being followed in accordance with the technical data, e.g. by sealing of the cable outlet with silicone. • Contact your local dealer in case of malfunction.

  • Page 26: General Descriptions

    • During assembly, care must be taken to ensure that existing seals are correctly inserted and are not displaced as a result of assembly. You must not continue to use damaged seals. NOTE: This is a class A digital device. This digital device can cause harmful interference in a residential area;...

  • Page 27: Connection And Operation

    3. Connection and Operation 3.1 System Configuration...

  • Page 28: Part Name And Function

    3.2 Part Name and Function Front view Side view Rear view Day/Night Zoom Integrated lens with x optical and 6x digital zoom Lens Filter Mount Accepts commonly used filters with 37mm diameter. Front Case Mounting Adapter Is used to mount the camera onto a bracket. Case Body Rear Case Camera Module Connector for -pin assignment, s. table below control interface Connector for control interface at the camera Description Description 485- RS-485- 485+ RS-485+ RS-3 TXD In RS-3 RXD In EXT OUT External Out Ground EXT IN External In A/D KEY...
  • Page 29 TELE, WIDE Zoom control: Push „WIDE” for wide angel views and „TELE” to zoom in. 10 MENU Menu functions in the OSD display can be controlled when the OSD menu is activated. 11 NEAR/FAR Press the „NEAR” side to focus on near objects and the „FAR” side to focus on far objects. Focus buttons are activated when AF off mode. 12 BNC connector It connects the camera and the monitor etc. 13 Power input Receives VDC from the power supply terminal 14 Power indicator Is lit when the power is supplied.

  • Page 30: Connection

    4. Connection 4.1 Possibilities of Connection CAUTION: Do not connect the power cable until all other connections have been completed. If you complete the whole connection of cameras, then you have to cut the extra cable.

  • Page 31: Colour Lead Wire And Colour Display Label

    4.2 Colour Lead Wire and Colour Display Label Colour Description Green ZOOM Blue COMMON Yellow FOCUS Violet M/D OUT Orange A/D KEY Pink RS-485(-) Black RS-485(+) Sky-blue RS-3 TXD Brown RS-3 RXD  pin cable White EXT-OUT Gray EXT-IN 4.3 External Day/Night Control & Zoom Preset Control Is connect to an external sensor to receive day/night detection signals.

  • Page 32: Motion Detection & Face Detection Control

    4.4 Motion Detection & Face Detection Control GND Normal mode: 0V output (red) M/D or F/D Alarm mode: 3V output Normal mode: 0V output M/D+EXT or F/D+EXT Alarm mode: 3V output MD or F/D-OUT (violet) 4.5 RS-485 Connection Connecting to the RS-485: The camera can be controlled remotely by an external device or control system, such as a control keyboard, using RS-485 half-duplex. Connect market Rx+, Rx- to Tx+, Tx- of the RS-485 control system. RS-485 RS-485(+) (black) RS-485(-) (pink)

  • Page 33: External Lens Control

    4.6 External Lens Control Focus • External Power DC +3V to +V (yellow) NEAR (+) • GND (blue) Common • GND (yellow) (blue) Focus FAR (-) • External Power DC -V to -3V (yellow) BNC (blue) Zoom • External Power DC +3V to +V (green) TELE (+) • GND (blue) Common (blue) • GND (green) Zoom WIDE (-) • External Power DC -V to -3V (green) BNC (blue)

  • Page 34: External A/D Key Control

    4.7 External A/D KEY Control External Controller Circuit Schematic A/D KEY Remote Control GND (red) A/D KEY (orange) Remote Controller GND (black) A/D KEY (white)

  • Page 35: Settings In The Osd Menu

    5. Settings in the OSD Menu 5.1 OSD Main Screen ) Camera title AF 22X ) Status of the focus mode 3) Status of the zoom position 4) Camera ID 001X CAM 001 5.2 Main Menu <MAIN MENU> FOCUS ––––––––––––––––– 1 WB –––––––––––––––––––– 2 AE ––––––––––––––––––––– 3 BLC/WDR –––––––––––––– 4 ALARM/MD/FD ––––––––––...
  • Page 36 SET PRESET Set the zoom position of zoom preset. TOUR CONFIG Select zoom tour mode. (0 zoom preset to  tour mode) NOTE 1: When „ZOOM PRESET” is selected, you can adjust the preset zoom location using the „tele” and „wide” buttons. NOTE 2: When after the zoom location has been selected press the „menu” button to store the location.
  • Page 37 5.2.3 AE (Auto Exposure) MODE Select Exposure mode. <AE MENU> (AUTO/AUTO/SHUT PRI/MANUAL) MODE SHUTTER AUTO Auto exposure mode . GAIN (Use to normal surroundings: indoor) AUTO Auto exposure mode . (Use to high MAX DSS brightness surroundings: outdoor) FLICKERLESS SHUT PRI Shutter priority exposure mode BRIGHTNESS MANUAL Manual exposure mode SHUTTER Select shutter speed. (/60(50)~/00K) Can be changed while in SHUT PRI and Manual mode. DSS Digital slow shutter on/off MAX DSS Select maximum slow shutter value. (x~x8) FLICKERLESS Flickerless on/off BRIGHTNESS Adjust brightness level. (00~050) 5.2.4 BLC/WDR MODE Select backlight compensation mode.
  • Page 38 5.2.5 ALARM/MD/FD MODE Select alarm and MD/FD mode. <ALARM/MD/FD MENU> (OFF/MD/EXT/FD/MD+EXT/FD+EXT) MODE AREA SEL AREA SEL Select MD area number. (~4) Select MD/FD enable/disable. DEFAULT DEFAULT Set MD area as default. ADJ TOP/LEFT ADJ BOT/RIGHT ADJ TOP/LEFT Adjust the location of the MD area SENSITIVITY with boundary top and left. DWELL TIME PRESET SEL ADJ BOT/RIGHT Adjust the location of the MD area with boundary bottom and right. SENSITIVITY Adjust sensitivity of MD/FD area. (MD: ~0 / FD: ~64) DWELL TIME...
  • Page 39 5.2.7 SPECIAL SYNC Select internal or line lock mode. <SPECIAL MENU> (DC power is internal sync only) SYNC PHASE PHASE Adjust sync phase in line lock mode. D/N MODE D/N MODE Select D/N, Color, BW, EXT mode. D/N DELAY HI-RES D/N DELAY Adjust the working time of the filter 2DNR when D/N operated. (5,0,0 sec) 3DNR WHITE HI-RES Select high resolution mode. LEVEL (OFF/LOW/MID/HIGH) 2DNR Select D noise reduction level. (OFF/0~07) 3DNR Select 3D noise reduction level. (OFF/0~3) WHITE DET Press the Menu key to execute the White Pixel Detection function and then the Iris will be closed automatically.

  • Page 40: Cam Set

    5.2.9 CAM SET CAM ID Select the camera ID (~55) <CAM SET MENU> BAUD RATE Select serial communication speed. CAM ID BAUD RATE (400/4800/9600/900bps) PROTOCOL PROTOCOL Select operating protocol. DISP MODE (FASTRAX/PELCO-P/PELCO-D/ DISP ITEM TITLE COMMAND) ALARM TEXT DISP MODE Select display mode. SAVE (ON/OFF/PUSH ON) DISP ITEM Select display item. (~) 1 Camera Title and ID display 2 Camera Title and ID, Zoom lens position display TITLE...

  • Page 41: Troubleshooting

    6. Troubleshooting If problems occur, verify the installation of the camera qith the instruction in this manual and with other operating equipments. Isolate the problem to the specific piece of equipment in the system and refer to the equipment manual for further information. Problem Possible Solution Nothing appears on the Are the power cord and line connection between the camera screen. and monitor made properly ? The image on the screen Is the lens dirty ? If so, clean the lens with a soft, clean cloth. is dim. The camera does not work Is the camera connected to the proper power ? properly and the surface of the camera case is hot. The contrast on the screen Adjust the contrast feature of the monitor.

  • Page 42: Specifications

    8. Specifications Type VKC-1416B Art. No. 92592 Model Power Source DC V ±0% Power Power Consumption 4.5W Image Sensor /4” 760H EXview HAD CCD Total Pixels 795(H) x 596(V) Scanning System : interlace Scanning Frequency 5.65KHz(H), 50Hz(V) Sync. System Internal / External (Line lock) Resolution 580 TV lines (colour), 600 TV lines (B/W) 0.5 Lux (colour), 0.05 Lux (B/W), Min. illumination 0.00 Lux (Low shutter) Video Output .0 Vp-p (75 ohm, composite) S/N Ratio...
  • Page 43 Title A~Z / 0~9 Display On / Off / PushOn ( DISP / DISP) Brightness 0~55 steps Sharpness 0~5 steps Zoom Preset Preset ~0 Zoom Tour Tour  Alarm Mode On / Off / NC / NO/ Delay Camera Control RS-3/RS-485 (Fastrax II, Pelco-P, D) / ADKey 400 / 4800 / 9600 / 900 General Camera ID 00~55 D-FLIP Horizontal / Vertical / Rotate Effect Nega/Posi, Freeze, Flickerless Focus Mode Auto / Manual / Push AF Distance 0.m / .0m / .5m / .5m / 6.0m Zoom Ratio Optical x, Digital x6 Zoom (Video AF) Focus Length f = 3.9mm ~ 85.8mm Aperture Ratio F.6 (wide) ~ F3.7 (tele) Angle of View...

  • Page 44: Maßzeichnungen

    9. Maßzeichnungen / Dimensional Drawings 52.5 Maße / Dimensions: mm ® eneo ist eine eingetragene Marke der Videor E. Hartig GmbH Vertrieb ausschließlich über den Fachhandel. eneo ® is a registered trademark of Videor E. Hartig GmbH Exclusive distribution through specialised trade channels only. Änderungen vorbehalten. Technical changes reserved. Videor E. Hartig GmbH Carl-Zeiss-Straße 8 · 633 Rödermark/Germany © Copyright by Videor E. Hartig GmbH Tel. +49 (0) 6074 / 888-0 · Fax +49 (0) 6074 / 888-00 www.videor.com 09/00...
