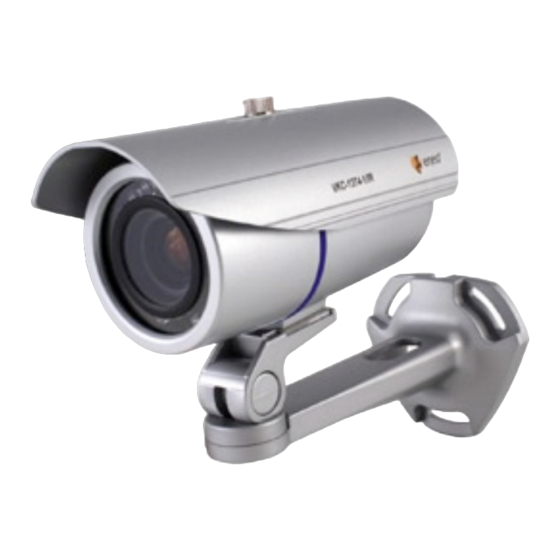

- Page 1 Montage und Betriebsanleitung 1/3” Kamera, Tag/Nacht, VKC-1374-1/IR Installation and Operating Instructions 1/3” Camera, Day&Night, VKC-1374-1/IR...
- Page 2 Betriebsanleitung www.videor.com Installation and Operating Instructions ⇒ www.eneo-securitiy.com Mode d’emploi Instrukcja instalacji i obsługi...
-
Page 3: Table Of Contents
Inhaltsverzeichnis Contents . Sicherheitshinweise ........... 4 . Safety Instructions ........... 6 . Allgemeine Beschreibung ........6 . General Descriptions ........8 . Installation ............7 . Installation ............9 4. Teilebeschreibung und Funktionen ..... 8 4. Parts Name and Functions ........ 40 5. -
Page 4: Sicherheitshinweise
1. Sicherheitshinweise • Bevor Sie das System anschließen und in Betrieb nehmen, lesen Sie zuerst diese Sicherheitshinweise und die Betriebsanleitung. • Bewahren Sie die Betriebsanleitung sorgfältig zur späteren Verwendung auf. • Die Kameras gegen Eindringen von Wasser und Feuchtigkeit schützen, Wasser kann die Geräte dauerhaft schädigen. - Page 5 • Der Errichter ist für die Aufrechterhaltung der Schutzart lt. Techn. Daten verantwortlich, z.B. durch Abdichtung des Kabelaustritts mit Silikon. • Falls Funktionsstörungen auftreten, benachrichtigen Sie bitte Ihren Lieferanten. • Verwenden Sie nur Originalersatzteile und Original-Zubehör von Videor E. Hartig GmbH. •...
-
Page 6: Allgemeine Beschreibung
2. Allgemeine Beschreibung • /” Sony Super HAD CCD Lieferumfang • Schwenkbarer IR-Sperrfilter (ICR) Kamera • Geschützte Bereiche Befestigungsbeipack • Spiegelbild Sonnendach • Bewegungsmelder Montage- und Betriebsanleitung • Automatische Verstärkungsregelung (AGC) • Integriertes Varifocal-Objektiv F,/,8-9,5mm • Intelligente IR-Beleuchtung 8x LED/850nm •... -
Page 7: Installation
3. Installation Deckenmontage Wandmontage... -
Page 8: Teilebeschreibung Und Funktionen
4. Teilebeschreibung und Funktionen IR LED 850nm / 0° (8EA) Fokushebel Zur genauen Fokussierung eines Objekts im Bildfeld des Objektivs Zoomhebel Zum Einstellen der Zoom-Vergrößerung... -
Page 9: Anschluss
5. Anschluss 5.1 Anschluss an Monitor und Spannungsversorgung • Videoausgang an den Videoeingang des Videoausgang Monitors anschließen. • Netzteil an den Stromversorgungseingang anschließen. Video (gelb) • Verwenden Sie eine Spannungsversorgung, die VDC (Gleichspannung) liefert. • Das Netzteil muss mindestens 80mA (bei VDC) liefern können. -
Page 10: Kamera-Bedienung
6. Kamera-Bedienung BRIGHTNESS OFF, ON DC LEVEL LENS OFF, ON /60 (/50), /0 (/00), /50, /500, /700, /K, /600, /500, /5K, /7K, /0K,/0K, /60K, /0K SHUTTER IR MODE: /60 (/50) ~60 WHITE BAL MANUAL BLUE ~60 PUSH LEVEL 0~0 (IR MODE FIXED) MODE WIDE, SMART IRED... - Page 11 SBLC OFF, LOW, MIDDLE, HIGH OFF, LOW, MIDDLE, HIGH SHARPNESS LEVEL 0~0 MIRROR OFF, ON AREA DISPLAY OFF, ON SENSITIVITY ~4 0~46 BOTTOM ~49 MOTION LEFT 8~9 IMAGE ADJ RIGHT 9~9 INITIAL , ON RETURN AREA DISPLAY OFF, ON COLOR WHITE, YELLOW, GREEN, BLUE, RED, BLACK, GRAY PRIVACY 6~74...
- Page 12 RIGHT ~07 INITIAL PRIVACY , ON RETURN IMAGE ADJ 0~0 COLOR GAIN 0~0 INITIAL , ON RETURN CAM ID 0~55 ID DISPLAY OFF, ON CAM TITLE UP / DN, LE / RI LANGUAGE ENG, CHN GENERAL SYNC BAUDRATE 400, 4800, 9600, 57600 VERSION INITIAL , ON...
-
Page 13: Kamera-Einstellung
6.1 Kamera-Einstellung Mit dem Joystick können Sie auf 5 Arten navigieren. a DOWN: Nach unten bewegen b UP: Nach oben bewegen c LEFT: Nach links bewegen d RIGHT: Nach rechts bewegen e MENU (SET): Den Joystick in seiner aufrechten Neutralposition drücken f Service-Monitor-Anschluss: Verwenden Sie den Service-Monitor-Anschluss, um bei der Installation Objektiv- winkel und -fokus einzustellen. -
Page 14: Main Menu (Hauptmenü) - Allgemein
6.2 MAIN MENU (Hauptmenü) – ALLGEMEIN Drücken Sie die MENU-Taste, um das SETUP-Menü aufzurufen. Wählen Sie das gewünschte Untermenü durch Drücken der Taste oder Zum Auswählen die Taste MENU (SET) drücken. Wenn das OSD-Menü geändert wird, wird INITIAL auf OFF gesetzt (außer LENS, CAM ID, BAUDRATE) - Page 15 6.2.1 LENS (Objektiv) Drücken Sie die MENU-Taste, um das Einstellungsmenü aufzurufen. 6.2.2 LENS ESC (ESC-Objektiv) • Wählen Sie LENS mit den UP/DOWN- oder den LEFT/RIGHT-Tasten. Sie können zwischen ESC und DC wählen, indem Sie die LEFT/RIGHT-Tasten drücken. Wählen Sie ESC und drücken Sie die MENU-Taste, um LENS ESC zu aktivieren. 1.
- Page 16 6.2.3 LENS DC (DC-Objektiv) Wählen Sie DC und drücken Sie die MENU-Taste, um LENS DC zu aktivieren. 1. DC LEVEL (Einstellung der Bildhelligkeit) • Wählen Sie mit den UP/DOWN-Tasten DC LEVEL. Sie können den Wert mit den LEFT/RIGHT-Tasten auf 0~5 einstellen. 2.
- Page 17 6.2.4 WHITE BAL (Weißabgleich) Wählen Sie mit den UP/DOWN-Tasten WHITE BAL. Mit den LEFT/RIGHT-Tasten können Sie zwischen ATW, MANUAL und PUSH wählen. 1. ATW: Die Farbtemperatur wird automatisch im Bereich von 000K~0.000K eingestellt. 2. MANUAL: Zur Einstellung einer bestimmten Farbtemperatur mit den Reglern RED CONT und BLUE CONT •...
- Page 18 6.2.5 AGC (Automatische Verstärkungsregelung) Wählen Sie AGC mit den UP/DOWN-Tasten. Mit den LEFT/RIGHT-Tasten können Sie zwischen ON und OFF wählen. Im IR-LED-Modus ist die AGC auf einen bestimmten Wert fest eingestellt. Im COLOR- oder B/W-Modus ist der AGC-Wert auswählbar. 1. ON: Wählen Sie mit den LEFT/RIGHT-Tasten ON und drücken Sie die MENU-Taste, um die AGC-Option zu aktivieren.
- Page 19 6.2.6 DAY / NIGHT (Tag / Nacht) Wählen Sie mit den UP/DOWN-Tasten DAY/NIGHT. Mit den LEFT/RIGHT-Tasten können Sie zwischen IRED, COLOR und B/W wählen. 1. COLOR: Ausschließlicher Farbmodus (Tagmodus) 2. B/W: Ausschließlicher Schwarz/Weiß-Modus (Nachtmodus) • Wählen Sie mit den LEFT/RIGHT-Tasten B/W und drücken Sie die MENU-Taste, um die COLOR BURST-Option zu aktivieren.
- Page 20 6.2.7 IMAGE ADJ (Bildeinstellung) Wählen Sie mit den UP/DOWN-Tasten IMAGE ADJ und drücken Sie die MENU-Taste, um das IMAGE ADJ- Menü aufzurufen. 1. SBLC (Super-Gegenlichtkompensation): Zum Aufhellen eines dunklen Bildteils • Wählen Sie mit den UP/DOWN-Tasten SBLC. Mit den LEFT/RIGHT- Tasten können Sie zwischen OFF (Aus), LOW (niedrig), MIDDLE (mittel) und HIGH (hoch) wählen.
- Page 21 4. MIRROR (Spiegeln) • Wählen Sie mit den UP/DOWN-Tasten MIRROR. Mit den LEFT/RIGHT-Tasten können Sie zwischen ON und OFF wählen. () ON: Bild horizontal spiegeln () OFF: Voreinstellung 5. MOTION (Bewegungsdetektor) • Wählen Sie mit den UP/DOWN-Tasten MOTION und drücken Sie die MENU-Taste, um die Option MOTION DETECT zu aktivieren.
- Page 22 B DISPLAY: Zur Anzeige des Bewegungsdetektorbereichs im Video • Wählen Sie mit den UP/DOWN-Tasten DISPLAY. Mit den LEFT/RIGHT-Tasten können Sie zwischen ON und OFF wählen. () ON: Zur Anzeige des Bewegungsdetektorbereichs auf dem Bildschirm () OFF: Deaktiviert C SENSITIVITY (Empfindlichkeit): Zur Einstellung der Empfindlichkeit des Bewegungsdetektors •...
- Page 23 D TOP / BOTTOM / LEFT / RIGHT: Der Detektionsbereich des Bewegungsdetektors kann vom Benutzer ver- ändert werden. • Wählen Sie mit den UP/DOWN-Tasten TOP, BOTTOM, LEFT oder RIGHT. Sie können den Bereich mit den LEFT/RIGHT-Tasten einstellen. () TOP (Oben): Den Oberrand des Bewegungsdetektorbereichs erweitern oder verringern (0~46) () BOTTOM (Unten): Den Unterrand des Bewegungsdetektorbereichs erweitern oder verringern (~49) () LEFT (Links): Den linken Rand des Bewegungsdetektorbereichs erweitern oder verringern (8~9) (4) RIGHT (Rechts): Den rechten Rand des Bewegungsdetektorbereichs erweitern oder verringern (9~9)
- Page 24 6. PRIVACY (Bereichsmaske) • Wählen Sie mit den UP/DOWN-Tasten PRIVACY und drücken Sie die MENU-Taste, um die Option PRIVACY zu aktivieren. A AREA: Zum Festlegen der Bereichsmaske • Wählen Sie mit den UP/DOWN-Tasten AREA. Mit den LEFT/RIGHT-Tasten können Sie die Bereichsposition ~4 auswählen. B DISPLAY: Zur Anzeige der Bereichsmaske •...
- Page 25 D TOP / BOTTOM / LEFT / RIGHT: Die Bereichsmaske kann vom Benutzer eingestellt werden. • Wählen Sie mit den UP/DOWN-Tasten TOP, BOTTOM, LEFT oder RIGHT. Sie können die Bereichsmaske mit den LEFT/RIGHT-Tasten einstellen. () TOP (Oben): Den Oberrand der Bereichsmaske erweitern oder verringern (6~74) () BOTTOM (Unten): Den Unterrand der Bereichsmaske erweitern oder verringern (7~75) () LEFT (Links): Den linken Rand der Bereichsmaske erweitern oder verringern (~06) (4) RIGHT (Rechts): Den rechten Rand der Bereichsmaske erweitern oder verringern (~07)
- Page 26 7. COLOR GAIN (Farbverstärkung) • Wählen Sie mit den UP/DOWN-Tasten COLOR GAIN und drücken Sie die MENU-Taste, um die Option COLOR GAIN zu aktivieren. . R-Y (Rotverstärkung): Zur Einstellung des Rotanteils (0~0) . B-Y (Blauverstärkung): Zur Einstellung des Blauanteils (0~0). 8.
- Page 27 6.2.8 GENERAL (Allgemein) Wählen Sie mit den UP/DOWN-Tasten GENERAL und drücken Sie die MENU-Taste, um das Menü GENERAL aufzurufen. 1. CAM ID: Kamera-ID (RS-485 Datenübertragungs-ID) • Wählen Sie mit den UP/DOWN-Tasten CAM ID. Sie können mit den LEFT/RIGHT-Tasten Werte von 000~55 auswählen. HINWEIS: Die CAM ID wird nach einer Benutzereinstellung nicht zurückgesetzt.
- Page 28 3. CAM TITLE (Kameratitel) • Wählen Sie mit den UP/DOWN-Tasten CAM TITLE. Mit den LEFT/RIGHT-Tasten können Sie zwischen ON und OFF wählen. () ON: Der Kameratitel wird auf dem Bildschirm angezeigt. () OFF: Deaktiviert • Wählen Sie ON und drücken Sie die MENU-Taste, um den Kameratitel anzuzeigen.
- Page 29 8. INITIAL: Rücksetzen der auf die Werkeinstellungen nur im GENERAL-Modus • Wählen Sie mit den UP/DOWN-Tasten INITIAL. Sie können den GENERAL-Modus mit der MENU-Taste zurück- setzen. 9. RETURN: Rückkehr zum Menü • Wählen Sie mit den UP/DOWN-Tasten RETURN. Sie können mit der MENU-Taste zum Menü zurückkehren. 6.2.9 INITIAL (Initialisierung) Rücksetzen auf die Werkeinstellungen •...
- Page 30 7. Fehlersuche Wenn Sie Probleme mit dem Betrieb Ihrer Kamera haben, schauen Sie bitte in der folgenden Tabelle nach. Wenn die- se Richtlinien Ihnen nicht ermöglichen, das Problem zu lösen, wenden Sie sich an einen zugelassenen Techniker. Problem Lösungen Auf dem Bildschirm •...
- Page 31 Die Kamera arbeitet nicht • Stellen Sie sicher, dass Sie die Kamera korrekt an eine geeignete richtig, und die Oberfläche Spannungsversorgung angeschlossen haben. der Kamera ist heiß. Die Bild auf dem Bildschirm • Ist die Kamera direktem Sonnenlicht oder einer fluoreszierenden Lichtquelle flackert.
-
Page 32: Technische Daten
8. Technische Daten VKC-1374-1/IR Art.-Nr. 92698 System Tag/Nacht Videonorm Chipgröße /” Aufnahmesensor Aktive Bildelemente 440.000 (H) 75 x (V) 58 Synchronisation intern Signal-/Rauschabstand 50dB (AGC ausgeschaltet) Gamma-Korrektur 0,45 Horizontale Auflösung 600 TVL Lichtempfindlichkeit 0, Lux, (Farbe); 0,05Lux (SW) bei F, (gemessen) - Page 33 Automatische Verstärkungsregelung (AGC) Ein/Ausschaltbar, einstellbar (0 ~0) Digitale Rauschunterdrückung (DNR) Flickerless Function Ein/Ausschaltbar Mirror Function horizontal Weißabgleich automatisch / manuell / push to set Gegenlichtkompensation SBLC Wide Dynamic Range (WDR) nein Apertur-Korrektur (APC) horizontal und vertikal IR-Sperrfilter schaltbar Videoausgänge Composite (FBAS) Objektiv Typ Varifokal Brennweite...
- Page 34 Beleuchtung infrarot, 8x LEDs 850nm / 0°, durch die intelligente Licht- regelung wird die LED-Beleuchtung ein-/ausgeschaltet und in der Helligkeit geregelt Menüsprachen englisch Menüeinstellungen Blende, Shutter, Weißabgleich, AGC, Tag/Nacht, BLC, Digitale Rauschunterdrückung (DNR), Schärfe, H-Spiegelbild, Bewegungsmelder, Privacy Zones Texteinblendung 8 Stellen, Ein/Aus schaltbar Bewegungsmelder ja, 4 Zonen, Ein/Aus schaltbar Privacy Zones...
- Page 35 Vandalismusgeschützt nein Schutzart IP66 Alarmeingänge nein Alarmausgänge nein Betriebsspannung VDC (+/-0%) Leistungsaufnahme Max. ,0W Abmessungen siehe Maßzeichnung Gewicht 490g Lieferumfang Kamera, Befestigungsbeipack, Sonnendach, Betriebsanleitung Zertifizierungen Optionales Zubehör Das aktuelle optionale Zubehör finden Sie auf unseren Homepages: www.videor.com und www.eneo-security.com...
-
Page 36: Safety Instructions
1. Safety Instructions • Read these safety instructions and the operation manual first before you install and commission the camera. • Keep the manual in a safe place for later reference. • Protect your camera from contamination with water and humidity to prevent it from permanent damage. Never switch the camera on when it gets wet. - Page 37 • Contact your local dealer in case of malfunction. • Only use original parts and original accessories from Videor E. Hartig GmbH. • Do not use strong or abrasive detergents when cleaning the dome. Use a dry cloth to clean the dome surface. In case the dirt is hard to remove, use a mild detergent and wipe gently.
-
Page 38: General Descriptions
2. General Descriptions • /” Sony Super HAD CCD Supplied Items • Removable IR cut filter (ICR) Camera • Pivacy zones Bag of screws • Mirror function Sunshield • Motion detection Installation and Operating Instructions • Automatic gain control (AGC) •... -
Page 39: Installation
3. Installation Ceiling Mount Wall Mount... -
Page 40: Parts Name And Functions
4. Parts Name and Functions IR LED 850nm / 0° (8EA) Focus handle Used to provide for accurate focussing of object within the lens field of view Zoom handle Used to adjust zoom magnification by tuning... -
Page 41: Connection
5. Connection 5.1 Connecting to Monitor and Power • Connect the video-out jack to the video-in jack Video Output of the monitor. • Connect the power adapter to the power input Video (yellow) connector. • Use VDC power source • Use the power rated at least 400mA (VDC) Power - VDC (red) Function... -
Page 42: Operating Camera
6. Operating Camera BRIGHTNESS OFF, ON DC LEVEL LENS OFF, ON /60 (/50), /0 (/00), /50, /500, /700, /K, /600, /500, /5K, /7K, /0K,/0K, /60K, /0K SHUTTER IR MODE: /60 (/50) ~60 WHITE BAL MANUAL BLUE ~60 PUSH LEVEL 0~0 (IR MODE FIXED) MODE WIDE, SMART IRED... - Page 43 SBLC OFF, LOW, MIDDLE, HIGH OFF, LOW, MIDDLE, HIGH SHARPNESS LEVEL 0~0 MIRROR OFF, ON AREA DISPLAY OFF, ON SENSITIVITY ~4 0~46 BOTTOM ~49 MOTION LEFT 8~9 IMAGE ADJ RIGHT 9~9 INITIAL , ON RETURN AREA DISPLAY OFF, ON COLOR WHITE, YELLOW, GREEN, BLUE, RED, BLACK, GRAY PRIVACY 6~74...
- Page 44 RIGHT ~07 INITIAL PRIVACY , ON RETURN IMAGE ADJ 0~0 COLOR GAIN 0~0 INITIAL , ON RETURN CAM ID 0~55 ID DISPLAY OFF, ON CAM TITLE UP / DN, LE / RI LANGUAGE ENG, CHN GENERAL SYNC BAUDRATE 400, 4800, 9600, 57600 VERSION INITIAL , ON...
-
Page 45: Camera Adjustment
6.1 Camera Adjustment Use the joystick to navigate between 5 ways. a DOWN: Move down b UP: Move up c LEFT: Move left d RIGHT: Move right e MENU (SET): Press the joystick in its straight position f Service Monitor Connector: Use service monitor onnector to set camera angle & focus when installing. (Image cannot be seen if monitor output and service video output is used simultaneously.) -
Page 46: Main Menu - General
6.2 MAIN MENU – GENERAL Press MENU button to access the SETUP menu. Select each sub-menu by using the button. Press the MENU (SET) button to select. If the OSD MENU is changed then INITIAL will be OFF (except: LENS, CAM ID, BAUDRATE) - Page 47 6.2.1 LENS Press MENU button to access the SETUP menu. 6.2.2 LENS ESC • Select LENS using the UP or DOWN button. You can change between ESC and DC using the LEFT or RIGHT button. Select ESC and press the MENU button to display LENS ESC. 1.
- Page 48 6.2.3 LENS DC Select DC and press the MENU button to have LENS DC activated. 1. DC LEVEL (adjusts brightness of the image) • Select DC LEVEL using the UP or DOWN button. You can adjust between 0~5 level using the LEFT or RIGHT button. 2.
- Page 49 6.2.4 WHITE BAL (White Balance) Select WHITE BAL using the UP or DOWN button. You can select between ATW, MANUAL, PUSH using the LEFT or RIGHT button. 1. ATW: Colour temperature is automatically adjusted to ,000K ~ 0,000K. 2. MANUAL: To set a certain colour temperature with RED CONT, BLUE CONT •...
- Page 50 6.2.5 AGC (Automatic Gain Control) Select AGC using the UP or DOWN button. You can select between OFF, ON using the LEFT or RIGHT button. AGC is fixed at a certain level in IR LED mode. AGC level is selectable in COLOR, B/W mode. 1.
- Page 51 6.2.6 DAY / NIGHT Select DAY / NIGHT using the UP or DOWN button. You can select between IRED, COLOR, B/W using the LEFT or RIGHT button. 1. COLOR: For colour mode only (DAY mode) 2. B/W: For BLACK and WHITE mode only (NIGHT mode) •...
- Page 52 6.2.7 IMAGE ADJ (Image Adjust) Select IMAGE ADJ using the UP or DOWN button and press the MENU button to activate the IMAGE ADJ mode. 1. SBLC (Super Back Light Compensation): To lighten a darker part of the image • Select SBLC using the UP or DOWN button. You can select bet- ween OFF, LOW, MIDDLE, HIGH using the LEFT or RIGHT button.
- Page 53 4. MIRROR • Select MIRROR using the UP or DOWN button. You can select between ON/OFF using the LEFT or RIGHT button. () ON: Horizontal image flip () OFF: Default 5. MOTION (Motion Detect) • Select MOTION using the UP or DOWN button and press the MENU button to activate MOTION DETECT option.
- Page 54 C SENSITIVITY: To setup the MOTION SENSITIVITY • Select SENSITIVITY using the UP or DOWN button. You can adjust the MOTION SENSITIVITY of a movement from ~4 using the LEFT or RIGHT button. () : Most sensitive (highest) () 4: Least sensitive (lowest) D TOP / BOTTOM / LEFT / RIGHT: Users can specify MOTION DETECTED area.
- Page 55 E INITIAL: To reset the MOTION DETECT mode • Select INITIAL using the UP or DOWN button. You can reset the MOTION DETECT mode using the MENU button. F RETURN: Return to IMAGE ADJ MENU • Select RETURN using the UP or DOWN button. You can return to IMAGE ADJ MENU using the MENU button. 6.
- Page 56 B DISPLAY: To display PRIVACY ZONE area • Select DISPLAY using the UP or DOWN button. You can select between ON/OFF using the LEFT or RIGHT button. () ON: Display the PRIVACY ZONE area () OFF: Disable C COLOR: To change colour of the PRIVACY ZONE •...
- Page 57 reduce RIGHT extend LEFT RIGHT BOTTOM E INITIAL: Reset to factoty default only in the PRIVACY mode • Select INITIAL using the UP or DOWN button. You can reset the PRIVACY mode using the MENU button. F RETURN: Return to IMAGE ADJ MENU •...
- Page 58 8. INITIAL: Reset to factory default only in the IMAGE ADJ mode • Select INITIAL using the UP or DOWN button and reset the IMAGE ADJ mode using the MENU button. 9. RETURN: Return to MAIN MENU • Select RETURN using the UP or DOWN button and return to MENU using the MENU button. 6.2.8 GENERAL Select GENERAL using the UP or DOWN button and press the MENU button to activate the GENERAL mode.
- Page 59 3. CAM TITLE • Select CAM TITLE using the UP or DOWN button. You can adjust ON/OFF using the LEFT or RIGHT button. () ON: To display the camera title on the screen () OFF: Disable • Select ON and press MENU button to display CAM TITLE. () UP/DN: To select character using the UP or DOWN button (0~9, A~Z) () LE/RI: To select position using the LEFT or RIGHT button.
- Page 60 8. INITIAL: Reset to factory default only in the GENERAL mode • Select INITIAL using the UP or DOWN button. You can reset to factory default for GENERAL mode using the MENU button. 9. RETURN: Return to MENU • Select RETURN using the UP or DOWN button. You can return to MENU using the MENU button. 6.2.9 INITIAL Reset to factory default •...
-
Page 61: Troubleshooting
7. Troubleshooting If you have trouble operating your camera, refer to the following table. If the guidelines do not enable you to solve the problem, contact an authorized technician. Problem Solutions Nothing appears on the • Check that the power cord and line connection between the camera and monitor screen. - Page 62 The camera is not wor- • Check that you have properly connected the camera to an appropriate power king properly, and the source. surface of the camera is hot. The image on the screen • Is the camera facing to direct sunlight or fluorescent lighting ? flickers.
-
Page 63: Specifications
8. Specifications Type VKC-1374-1/IR Art.-Nr. 92698 System day&night Video standard Sensor size /” Imager Active picture elements 440,000 (H) 75 x (V) 58 Synchronization internal Signal-to-noise ratio 50dB (AGC OFF) Gamma correction 0.45 Horizontal resolution 600 TVL Sensitivity (at 50% video signal) 0. Lux, (colour), 0.05Lux (B&W) at F. (measured) - Page 64 Automatic gain control (AGC) ON/OFF, 0~0dB adjustable Digital Noise Reduction (DNR) Flickerless function ON/OFF switchable Mirror function horizontal White balance automatic / manually / push to set Backlight compensation SBLC Wide Dynamic Range (WDR) Aperture Correction (APC) horizontal and vertical IR cut filter switchable Video outputs...
- Page 65 Illumination infrared, 8x LEDs 850nm / 0°, the LED illumination is switched ON/OFF and adjusted with the intelligent light regulation Menu language English OSD function control iris, shutter control, white balance, AGC, day&night, BLC, digital noise reduction (DNR), sharpness, mirror horizontal, motion detection, privacy zones Text display 8 character labels, ON/OFF switchable...
- Page 66 Alarm outputs Supply voltage VDC (+/-0%) Power consumption .0watts max. Dimensions see drawing Weight 490g Parts supplied camera, bag of screws, sunshield, manual Certificates Optional Accessories The optional accessories currently available can be found on our Homepages: www.videor.com and www.eneo-security.com...
-
Page 67: Dimensional Drawings
9. Maßzeichnungen – Dimensional Drawings 126.2 78.7 121.7 Maße - Dimensions: mm... - Page 68 Exclusive distribution through specialised trade channels only. VIDEOR E. Hartig GmbH Carl-Zeiss-Straße 8 · 6 Rödermark/Germany Tel. +49 (0) 6074 / 888-0 · Fax +49 (0) 6074 / 888-00 Technische Änderungen vorbehalten Technical changes reserved www.videor.com www.eneo-security com © Copyright by VIDEOR E. Hartig GmbH 09/0...
