POSE - 6 e OPÉRATION

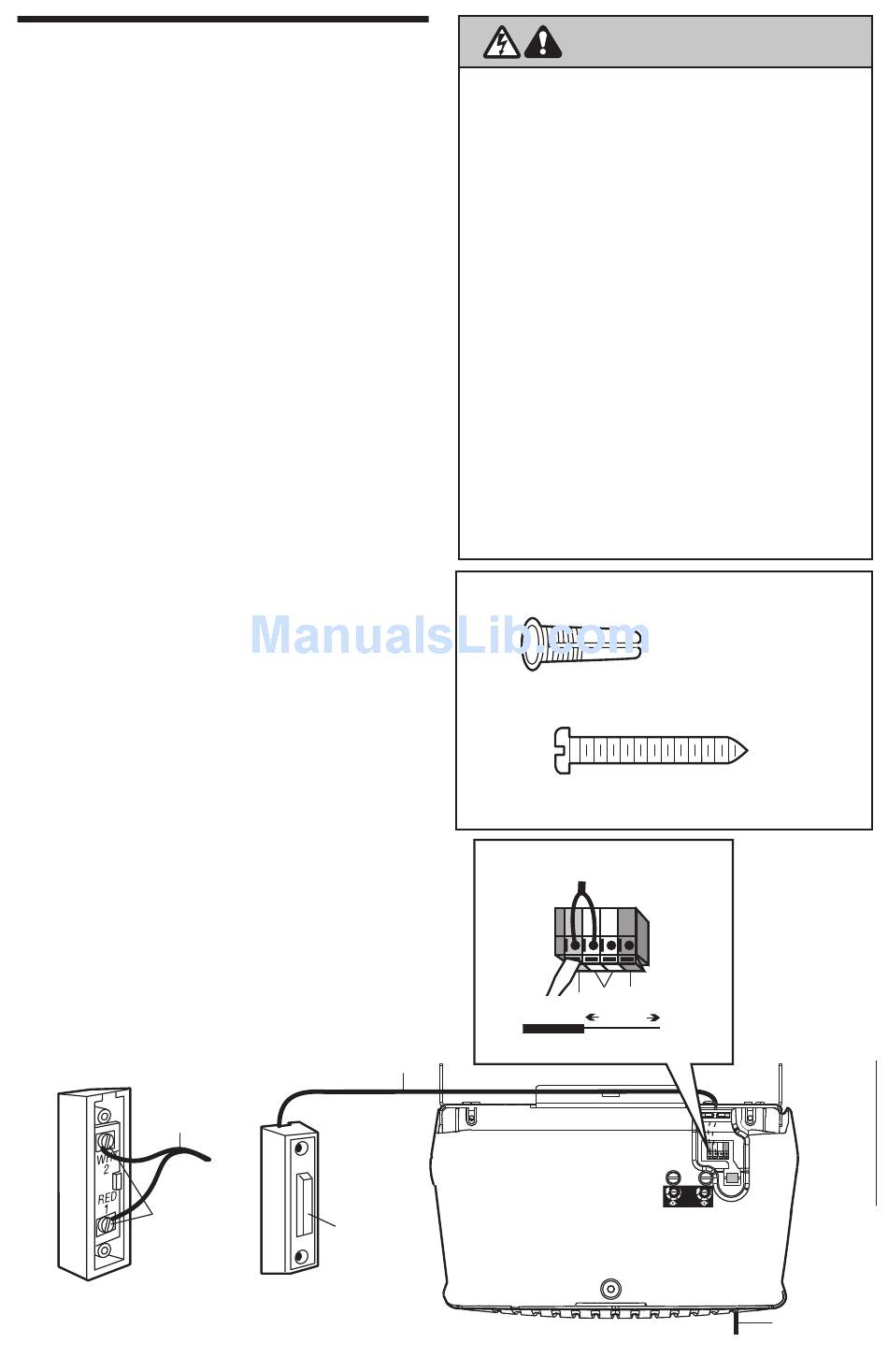

Pose de la commande de porte

Poser la commande murale dans un endroit où on pourra la
voir de la porte, à au moins 5 pieds du sol, là où les enfants
ne pourront pas l'atteindre et loin de toutes les pièces mobiles
et fi xations de la porte.
1. Dénuder 1/4 de pouce (6 mm) à chaque extrémité des fi ls
de sonnerie; brancher les fi ls sur les deux bornes fi letées
qui se trouvent à l'arrière de la commande de porte et ceci
d'après : blanc à 2; blanc/rouge à 1.
2. Poser le bouton-poussoir éclairé de la commande de porte
avec les vis 6AB x 1 po. Si les murs sont des murs secs,
percer des trous de 5/32 de pouce et utiliser les chevilles
fournies.
3. Faire passer le fi l de sonnerie sur le mur, sur le plafond
et jusqu'à l'ouvre-porte. Utiliser des agrafes isolées pour
immobiliser le fi l en plusieurs endroits. Faire bien attention
de ne pas traverser le fi l avec une agrafe, sinon il se
produira un court-circuit.
4. Dénuder 1/4 de pouce (6 mm) à chaque extrémité des fi ls
de sonnerie. Brancher ensuite le fi l de sonnerie sur les
bornes de l'ouvre-porte: blanc à 2; blanc/rouge à 1.
REMARQUE : Lors de la connexion de plusieurs commandes
de porte à l'ouvre-porte, torsader les fi ls de même couleur.
Insérer les fi ls dans les trous à raccordement rapide : blanc à
blanc et rouge/blanc à rouge.
5. Utiliser des punaises ou des agrafes pour fi xer en
permanence l'étiquette d'avertissement de prise au piège
sur le mur près de la commande de porte, et l'étiquette
d'essai d'inversion de sécurité/ouverture manuelle bien en
vue à l'intérieur de la porte de garage.
REMARQUE : Ne PAS brancher et faire fonctionner l'ouvre-
porte pour le moment. Le chariot se déplacera jusqu'à la
position complètement ouverte mais ne reviendra pas à la
position fermée avant que le faisceau détecteur soit branché
et correctement aligné.
Fil de sonnerie
Le bouton-
poussoir
éclairé de la
commande
de porte les
bornes
Pour prévenir d'éventuelles BLESSURES GRAVES ou LA
MORT par suite d'électrocution :
• S'assurer que le courant est coupé AVANT de poser la
commande de porte.
• Raccorder UNIQUEMENT à des fi ls basse tension 24 V.
Pour prévenir d'éventuelles BLESSURES GRAVES ou LA
MORT par suite d'une porte de garage qui se ferme :
• Poser la commande de porte en vue de la porte de
garage, hors de la portée des enfants à une hauteur
minimum de 5 pieds (1,5 m), et à l'écart de toutes les
pièces mobiles de la porte.
• Ne JAMAIS laisser des enfants faire fonctionner les
boutons-poussoirs de la commande de porte ou les
émetteurs de la télécommande, ni jouer avec ceux-ci.
• Actionner la porte UNIQUEMENT lorsqu'on la voit
clairement, qu'elle est bien réglée et que rien ne gêne la
course de la porte.
• TOUJOURS garder la porte de garage en vue jusqu'à ce
qu'elle soit complètement fermée. Ne JAMAIS laisser
personne croiser le chemin d'une porte de garage qui se
ferme.
Connexions
de commande
de porte
Fil de sonnerie
Panneau arrière
Le bouton-
poussoir
éclairé de la
commande
de porte
16
AVERTISSEMENT
GRANDEUR RÉELLE DES FIXATIONS
Chevilles pour
murs secs
Vis 6ABx1 po
Pour relâcher le fi l,
enfoncer la languette
à l'aide de l'extrémité
Blanc
Gris
Rouge
7/16"
Strip wire 7/16"
Agrafe isolée
(Non illustrés)
Antenna
