Planifi cation (Suite)
POSE DE PORTE RIGIDE
• En règle générale, une porte rigide ne nécessite aucun
renfort. Pour une porte légère, prière de se reporter aux
informations ayant trait aux portes articulées à la 11
opération de pose.
• En fonction de la construction de la porte, des fi xations
supplémentaires seront peut-être requises pour le support
de la porte (11 e opération).

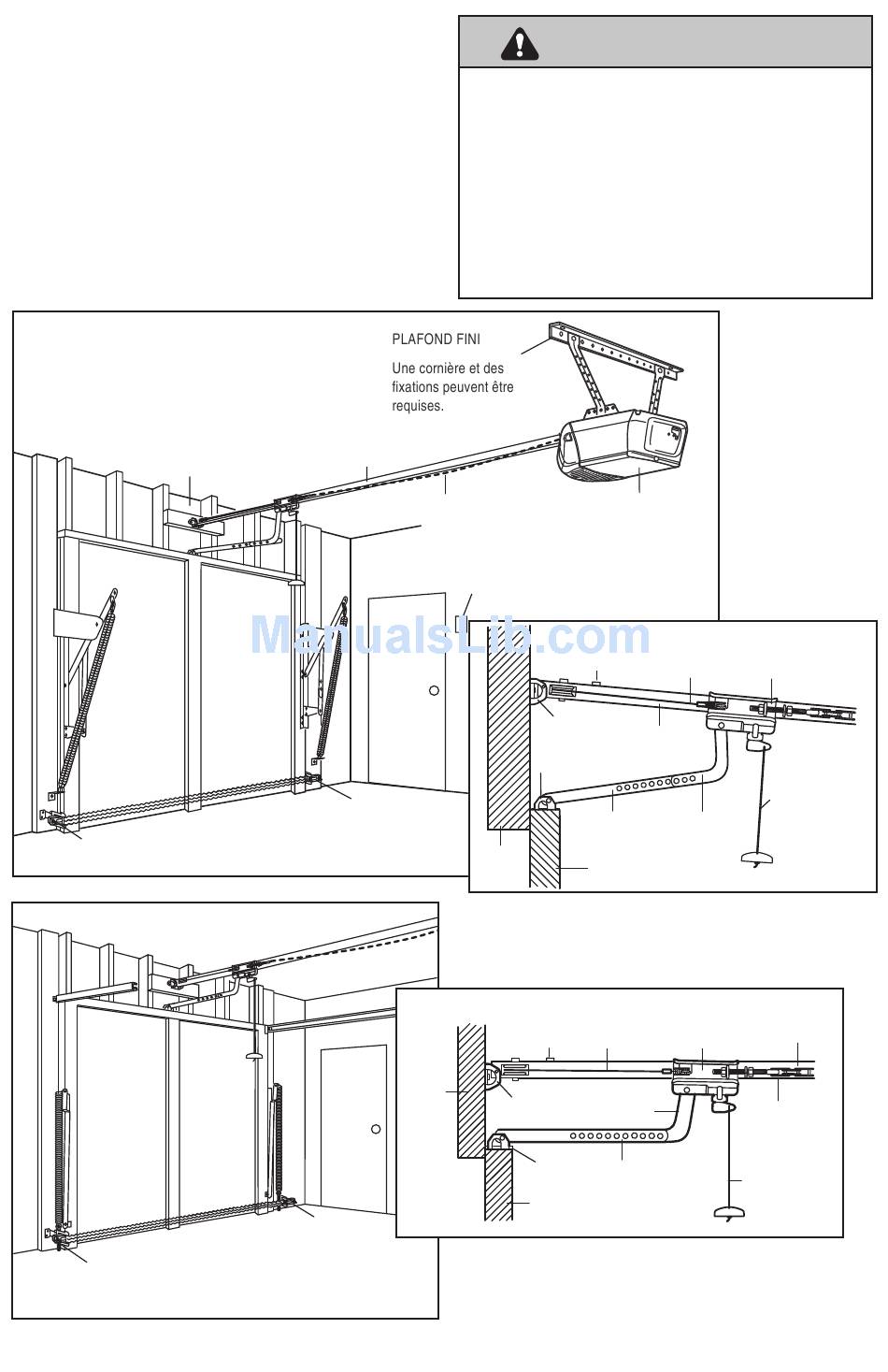

PORTE RIGIDE SANS GUIDES
Linteau
Détecteur inverseur
de sécurité
PORTE RIGIDE AVEC GUIDES
L'espace entre le plancher
et le bas de la porte
Détecteur
ne doit pas être supérieur
inverseur
à 1/4 de po (6 mm).
de sécurité
Rail
Détecteur inverseur de sécurité
L'espace entre le plancher
et le bas de la porte ne doit
pas être supérieur à 1/4 de po (6 mm).
Porte
d'accès
Détecteur
inverseur
de sécurité
Sans système d'inversion de sécurité en bon état de
marche, des personnes (particulièrement les petits enfants)
pourraient être GRIÈVEMENT BLESSÉES ou TUÉES par une
e
porte de garage qui se ferme.
• L'espace entre le bas de la porte et le plancher NE DOIT
PAS dépasser 1/4 de po (6 mm), sinon le système
d'inversion de sécurité pourrait ne pas fonctionner
adéquatement.
• Il FAUT réparer le plancher ou la porte de garage pour
éliminer l'espace.
Se reporter à la
page 15.
Chaîne
Commande
de porte murale
Porte
d'accès
PORTE FERMÉE
Support de porte
Linteau
PORTE FERMÉE
L'onglet de rail
Linteau
Support
de linteau
Support
de porte
Porte de
garage
5
AVERTISSEMENT
Moteur
L'onglet de rail
Câble
Support
de linteau
Rail
Biellette
Biellette
courbée
droite
Porte de garage
Chariot
Câble
Biellette
courbée
Biellette
droite
Chariot
Poignée
et corde de
déclenchement
d'urgence
Rail
Chaîne
Poignée et
corde de
déclenchement
d'urgence
