POSE - 2 OPÉRATION

Pose du support de linteau

Le support de linteau peut être fi xé soit sur le mur, au-dessus
de la porte, soit sur le plafond. Suivre les instructions qui
répondent le mieux aux besoins particuliers. Ne pas poser le
support de linteau sur des plaques de placoplâtre. Utiliser
des ancrages de béton (non fournis) pour la pose dans la
maçonnerie.

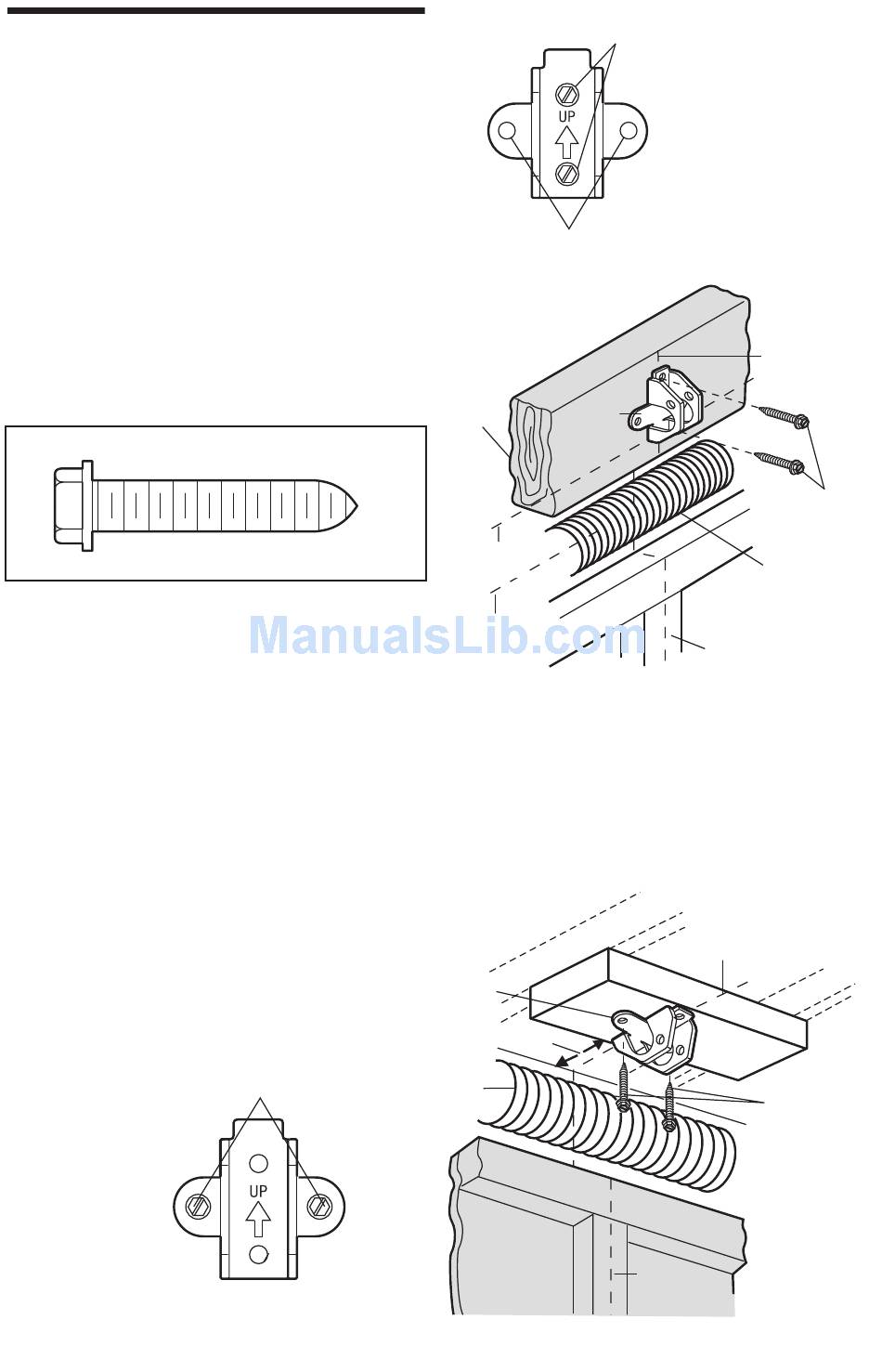

POSE DU SUPPORT DE LINTEAU AU MUR
1. Centrer le support par rapport à l'axe vertical, la
partie inférieure du support étant alignée avec la ligne
horizontale, comme illustré (la fl èche du support doit être
orientée vers le plafond).
2. Marquer la série verticale de trous de support. Percer
des avant-trous de 3/16 de pouce et fi xer fermement le
support sur une solive avec les fi xations fournies.
GRANDEUR RÉELLE DES FIXATIONS
Tire-fond de
5/16 de po-9 x 1-5/8 de po
POSE DU SUPPORT DE LINTEAU AU PLAFOND
1. Prolonger l'axe vertical sur le plafond, comme illustré.
2. Centrer le support sur l'axe vertical à 6 pouces (15 cm)
au maximum du mur. S'assurer que la fl èche est orientée
dans le sens opposé au mur. Le support peut être encastré
dans le plafond si le dégagement n'est pas suffi sant.
3. Marquer les trous latéraux. Percer des avant-trous de 3/16
po et fi xer fermement le support sur une solive du plafond
à l'aide des fi xations fournies.
Trous de fi xation
au plafond
Ressort de la porte
Trous de montage
facultatifs
— Linteau —
2 x 4 fi xé
sur les
poteaux
Axe
horizontaux
Point le plus
élevé de la
course de la
porte de garage
Support
de linteau
6 po (15 cm) maximum
Porte de
garage
13
Montage mural
— Porte de garage —
Ligne du centre
vertical de la
porte de garage
— Plafond fi ni —
Ligne du centre
vertical de la
porte de garage
Ligne du
centre vertical
de la porte de garage
Ligne du centre
vertical de la
porte de garage
Tire-fond de
5/16 de po - 9
x 1-5/8 de po
Ressort de la porte
Tire-fond de
5/16 de po - 9
x 1-5/8 de po
— Linteau —
