Bedienungsanleitung
Instruction Manual

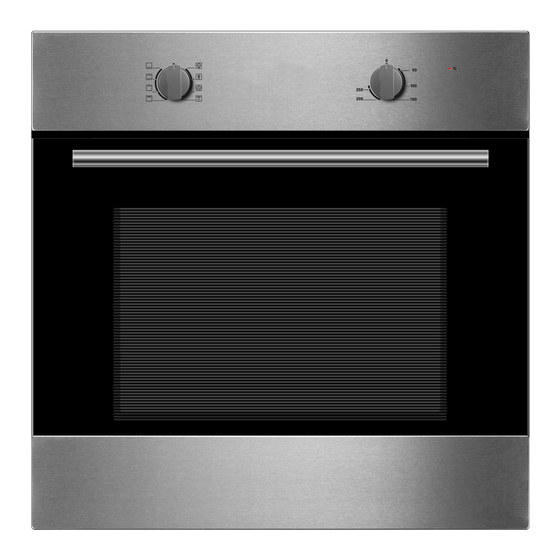

Einbau-Backofen
Built-In Oven
F7
www.pkm-online.de

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the F7 and is the answer not in the manual?

Questions and answers

Related Manuals for Pkm F7

Summary of Contents for Pkm F7

  • Page 1 Bedienungsanleitung Instruction Manual Einbau-Backofen Built-In Oven www.pkm-online.de...

  • Page 2: Table Of Contents

    INHALT English language on page 21ff. KAPITEL THEMA SEITE Vorwort Erklärung der Signalwörter Sicherheits- und Warnhinweise Aufbau und Anschluss Bedienung des Geräts Reinigung und Pflege Technische Daten Entsorgung Garantiebedingungen Technische Änderungen bzw. Druckfehler bleiben vorbehalten.. Bitte lesen Sie diese Bedienungsanleitung aufmerksam durch, bevor Sie das Gerät aufbauen lassen und benutzen.

  • Page 3: Vorwort

    1. VORWORT Sehr geehrte Kundin/ sehr geehrter Kunde! Wenn Sie sich mit dieser Bedienungsanleitung vertraut gemacht haben, wird die Bedienung des Geräts für Sie kein Problem darstellen. Bevor Ihr Gerät das Herstellerwerk verlassen durfte, wurde es eingehend auf seine Sicherheit und Funktionstüchtigkeit überprüft. Sollte Ihr Gerät sichtbare Beschädigungen aufweisen, schließen Sie es keinesfalls an die Stromversorgung an.

  • Page 4: Erklärung Der Signalwörter

    2. ERKLÄRUNG DER SIGNALWÖRTER Beachten Sie unbedingt die in der Bedienungsanleitung eingefügten Signalwörter verweist auf eine WARNUNG! verweist auf eine GEFAHR! Gefahrensituation, die ,wenn sie nicht Gefahrensituation, die ,wenn sie nicht abgewendet wird, eine unmittelbare abgewendet wird, eine mögliche Gefährdung für Leben und Gesundheit bevorstehende Gefährdung für Leben zur Folge hat.
  • Page 5 daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden. Beachten Sie unbedingt die relevanten Hinweise zur HINWEIS! erstmaligen Benutzung des Geräts in Kapitel 5. Transport und Handhabung WARNUNG! Schließen Sie das Gerät nicht an die Stromversorgung an, bevor Sie alle Verpackungsbestandteile und Transportsicherungen vollständig...
  • Page 6 5. Benutzen Sie das Gerät nicht, falls dieses eine Fehlfunktion aufweist. Sämtliche Fehlfunktionen müssen durch eine qualifizierte Fachkraft (Elektrotechniker/-in) behoben werden. 6. Nehmen Sie keine Veränderungen an dem Gerät vor. 7. Wenn das Netzanschlusskabel beschädigt ist, darf es ausschließlich vom Hersteller oder einem vom Hersteller autorisierten Kundendienst oder einer gleichartig qualifizierten Person ausgetauscht werden.
  • Page 7 8. Benutzen Sie das Gerät nicht zum Heizen oder zum Trocknen von Wäsche. 9. Schließen Sie das Gerät nicht in der Nähe von Vorhängen oder Polstermöbeln an. BRANDGEFAHR. 10. Lagern Sie keine Gegenstände im Ofen. BRANDGEFAHR! 11. Haushaltsausstattungen sowie elektrische Leitungen aller Art dürfen niemals das Gerät berühren, da deren Isolierungsmaterial durch hohe Temperaturen beschädigt oder zerstört wird.

  • Page 8: Aufbau Und Anschluss

    4. AUFBAU UND ANSCHLUSS Entpacken und Wahl des Standorts 1. Packen Sie das Gerät vorsichtig aus. Beachten Sie unbedingt die Hinweise zur Entsorgung des Geräts in dieser Bedienungsanleitung. 2. Das Gerät ist möglicherweise für den Transport mit Transportsicherungen geschützt. Entfernen Sie diese komplett. Benutzen Sie keine aggressiven Reinigungsmittel, um Reste der Transportsicherungen zu entfernen.
  • Page 9 Elektrischer Anschluss GEFAHR! Gerät darf durch eine qualifizierte Fachkraft (Elektrotechniker/-in) an die Stromversorgung angeschlossen werden, welche die landesüblichen gesetzlichen Verordnungen und die Zusatzvorschriften der örtlichen Stromversorgungsunternehmen genau kennt und sorgfältig beachtet. Es dürfen keine Änderungen oder willkürlichen Veränderungen an der Stromversorgung durchgeführt werden.
  • Page 10 Schalter mit einer Kontaktöffnung von mindestens 3 mm bezeichnet. Dazu gehören LS-Schalter, Sicherungen und Schütze (EN 60335). Lesen Sie vor dem Anschluss des Geräts an die Stromversorgung die Anschlussbelegung auf dem unten abgebildeten Anschlussdiagramm Typenschild. Stromversorgung des Geräts muss über einen 16 A Sicherungsautomaten erfolgen. Ventilationsöffnungen Nach Beendigung des Kochens/Backens weist die Backröhre eine Temperatur von über 70...

  • Page 11: Bedienung Des Geräts

    5. BEDIENUNG DES GERÄTS Das von Ihnen gekaufte Gerät wurde möglicherweise inzwischen verbessert und weist somit vielleicht Unterschiede zur Bedienungsanleitung auf. Dennoch sind die Funktionen Betriebsbedingungen identisch, sodass Bedienungsanleitung im vollen Umfang nutzen können. Vor der ersten Benutzung Bei der ersten Inbetriebnahme setzt das Gerät möglicherweise unangenehme Gerüche frei, die vom Haftvermittler der Isolierplatten innerhalb des Ofens generiert werden.
  • Page 12 Unter- und Oberhitze. Diese Einstellung ermöglicht konventionelles Kochen/Backen. Die Temperatur kann zwischen 50 und 250 eingestellt werden. Unter- und Oberhitze mit Umluft ermöglicht eine gleichmäßigere Verteilung der Hitze und kann 30-40 % Energie sparen. Speisen werden außen leicht gebräunt und bleiben innen saftig. Diese Funktion ist geeignet, größere Fleischstücke...
  • Page 13 Zubehör Gitterrost Tropfschale Benutzung des Zubehörs Zur sicheren Benutzung des Zubehörs ist es wichtig, dass es sich immer ordnungsgemäß in der Führung befindet. So können bei der vorsichtigen Herausnahme des Gitterrosts oder der Tropfschale keine heißen Lebensmittel herausfallen. Tipps zum Backen und Braten Wir empfehlen die Nutzung des Backblechs, das mit dem Herd geliefert wurde.

  • Page 14: Reinigung Und Pflege

    Gießen Sie niemals kaltes Wasser über das Fleisch. Energie sparen Öffnen Sie die Ofentür nicht unnötig oft. Schalten Sie den Ofen rechtzeitig ab und nutzen Sie die Restwärme. Schalten Sie die Kochringe bei langen Garzeiten 5 – 10 Minuten vor Ende der Garzeit ab.
  • Page 15 aggressiven und ätzenden Reinigungsmittel. Wenn Sie einen speziellen Ofenreiniger anwenden, überprüfen Sie unbedingt anhand der Angaben des Reinigungsherstellers, ob der Reiniger für Ihr Gerät geeignet ist. Alle durch ein Reinigungsmittel an Ihrem Gerät verursachten Schäden werden nicht kostenfrei behoben, auch nicht innerhalb des Garantierahmens. Reinigen Sie Backbleche mit einem milden Reinigungsmittel.

  • Page 16: Technische Daten

    Überprüfen Sie die Angaben der Tabelle, bevor Sie den Kundendienst kontaktieren. FEHLER MÖGLICHE URSACHE MASSNAHMEN Gerät arbeitet überhaupt nicht. Das Gerät wird nicht mit Strom Überprüfen Sie die entsprechende versorgt. Sicherung im Sicherungskasten der Hausstromversorgung. Innenbeleuchtung funktioniert nicht. Das Leuchtmittel ist locker oder Das Leuchtmittel festdrehen oder beschädigt.

  • Page 17: Entsorgung

    Einbaumaße in cm 59,50 59,50 57,50 Verpackungsmaße in cm 64,80 68,80 67,00 Gewicht netto/brutto 29,80 kg 33,00 kg 8. ENTSORGUNG Altgeräte dürfen nicht einfach zusammen mit dem Hausmüll entsorgt werden. Bringen Sie Ihr altes Gerät stattdessen zu einer geeigneten Sammel- oder Entsorgungseinrichtung Ihrer Gemeinde.

  • Page 18: Garantiebedingungen

    Entsorgungseinrichtungen. 9. GARANTIEBEDINGUNGEN Garantiebedingungen für Elektro-Großgeräte der PKM GmbH & Co. KG, Neuer Wall 2, 47441 Moers Dieses Gerät wurde nach den modernsten Methoden hergestellt und geprüft. Der Hersteller leistet dem Verbraucher für die Dauer von 24 Monaten, gerechnet vom Tag des Kaufes Garantie für einwandfreies Material und fehlerfreie Fertigung.
  • Page 19 5. Schäden am Produkt, die durch nicht fachgerechte Installation oder Transport verursacht wurden; 6. Schäden infolge nicht haushaltsüblicher Nutzung; 7. Schäden, die außerhalb des Geräts durch ein PKM-Produkt entstanden sind - soweit eine Haftung nicht zwingend gesetzlich angeordnet ist. Die Gültigkeit der Garantie endet bei: 1.
  • Page 20 5. mangelnde oder fehlerhafte Wartung; 6. Geräten, die nicht ihrem vorgesehenen Zweck entsprechend verwendet werden; 7. Schäden durch höhere Gewalt oder Naturkatastrophen, insbesondere, aber nicht abschließend bei Brand oder Explosion. Garantieleistungen bewirken weder eine Verlängerung der Garantiefrist noch setzen sie eine neue Garantiefrist in Lauf. Die Garantiefrist für eingebaute Ersatzteile endet mit der Garantiefrist für das ganze Gerät.
  • Page 21 INDEX CHAPTER SUBJECT PAGE Preface Explanation of the signal words Safety instructions Installation Operating of the appliance Cleaning and maintenance Technical data Waste management Guarantee conditions Technical modifications as well as misprints shall remain reserved. Please read this manual carefully before the appliance is installed or operated.
  • Page 22 1. PREFACE Dear customer When you are familiar with this instruction manual operating the appliance will not cause you any problems. Before your appliance was allowed to leave manufacturer`s works, it was carefully checked according to our safety and operating standards. If your appliance is visibly damaged do not connect it to the power supply.

  • Page 23: Safety Instructions

    result in minor or moderate injury. Pictograms RISK OF FIRE indicates a RISK OF ELECTRIC SHOCK indicates a possible risk of electric shock possible risk of fire when you do not when observe observe the corresponding information corresponding information and/or and/or warning.
  • Page 24 Energy supply WARNING! All electrical connections which may be damaged must be repaired by a qualified professional. All repairs should be performed by your authorized after sales service. 1. Disconnect the appliance from the mains before you clean or maintain it. 2.
  • Page 25 5. Do not install the appliance in rooms or at areas which contain flammable substances as petrol, gas or paint. This warning also refers to the vapour these substances release. 6. Cooker-hoods should be installed according to their manufacturers' instructions. 7.
  • Page 26 4. INSTALLATION Unpacking and positioning 1. Unpack the appliance carefully. Dispose of the packaging as described in chapter waste management. 2. Completely remove the transport-protection. Be very careful and do not use any aggressive or abrasive detergents to remove residuals of the transport- protection.
  • Page 27 opening the door of the appliance. Strictly observe the measurements and distances for proper ventilation. 1. Fit the oven in the installation-opening.. 2. Open the door of the oven. 3. Secure the oven with the two spacers A which fit the holes in the frame.
  • Page 28 Ventilation openings The temperature of the oven is higher than 70 C after cooking. The ventilation opening will keep working for 15 minutes when you have stopped cooking.
  • Page 29 5. OPERATING OF THE APPLIANCE The appliance you have purchased may be an enhanced version of the unit this manual was printed for. Nevertheless, the functions and operating conditions are identical. This manual is therefore still valid. Before the first use Unpleasant odours can be released when operating the appliance for the first time.
  • Page 30 suitable to cook large pieces of meat at a high temperature. You can set the temperature from 50 to 250 Top heat and inner grill. The inner grill-element is switched on and off to maintain the cooking temperature. You can set the temperature from 180 to 240 Grill.
  • Page 31 Helpful hints We recommend to use the supplied baking tray provided with your appliance. It is also possible to bake in cake tins and trays bought somewhere else. For baking it is better to use black trays which conduct heat better and shorten the baking time.

  • Page 32: Cleaning And Maintenance

    6. CLEANING AND MAINTENANCE WARNING! Switch off the appliance and let it cool down before cleaning. Disconnect the appliance from the mains before maintenance.  Each part of the appliance, which comes into contact with food, has to be cleaned regularly. Detergent Never use abrasive or aggressive detergents.
  • Page 33 Replacing of the illuminant 1. Switch off the appliance and disconnect it from the mains 2. Remove the cover. Remove the illuminant and replace it by a new one of the same kind and power: Heat-proof illuminant for ovens, 240V/25W. 3.

  • Page 34: Technical Data

    7. TECHNICAL DATA Type Built-In Oven Control panel Stainless steel cover Energy efficiency class Energy consumption (conventional) 0.99 KW/h Energy consumption (with fan) 0.99 KW/h Usable volume 65.00 l Size of the appliance medium: 35 l ≤ volume < 65 l Functions Top and bottom heat, top and bottom heat with fan, defrost, top heat with...
  • Page 35 Dispose of any paper and cardboard into the corresponding containers. Dispose of any plastics into the corresponding containers. If a suitable container is not available in your residential area, you can dispose of these materials with your domestic waste; but it would be better to take it to an appropriate facility for waste recycling.

  • Page 36: Guarantee Conditions

    If the old appliance is no longer produced at the time the defect occurred, PKM will be entitled to deliver a similar appliance. The exchange of the appliance principally takes place in the shop the first vendee bought the appliance in unless the appliance is too large to be transported by the vendee.
  • Page 37 5. damage caused by non-professional installation and haulage; 6. damage caused by non common household use; 7. damages which have been caused outside the appliance by a PKM-product unless a liability is forced by legal regulations. The validity of the guarantee will be terminated if: 1.
  • Page 38 Einlage in dieser Bedienungsanleitung. Aftersales service information on the leaflet inside this instruction manual. Änderungen vorbehalten / Stand März 2014 Subject to alterations / Updated March 2014 © PKM GmbH & Co. KG, Neuer Wall 2, 47441 Moers...
