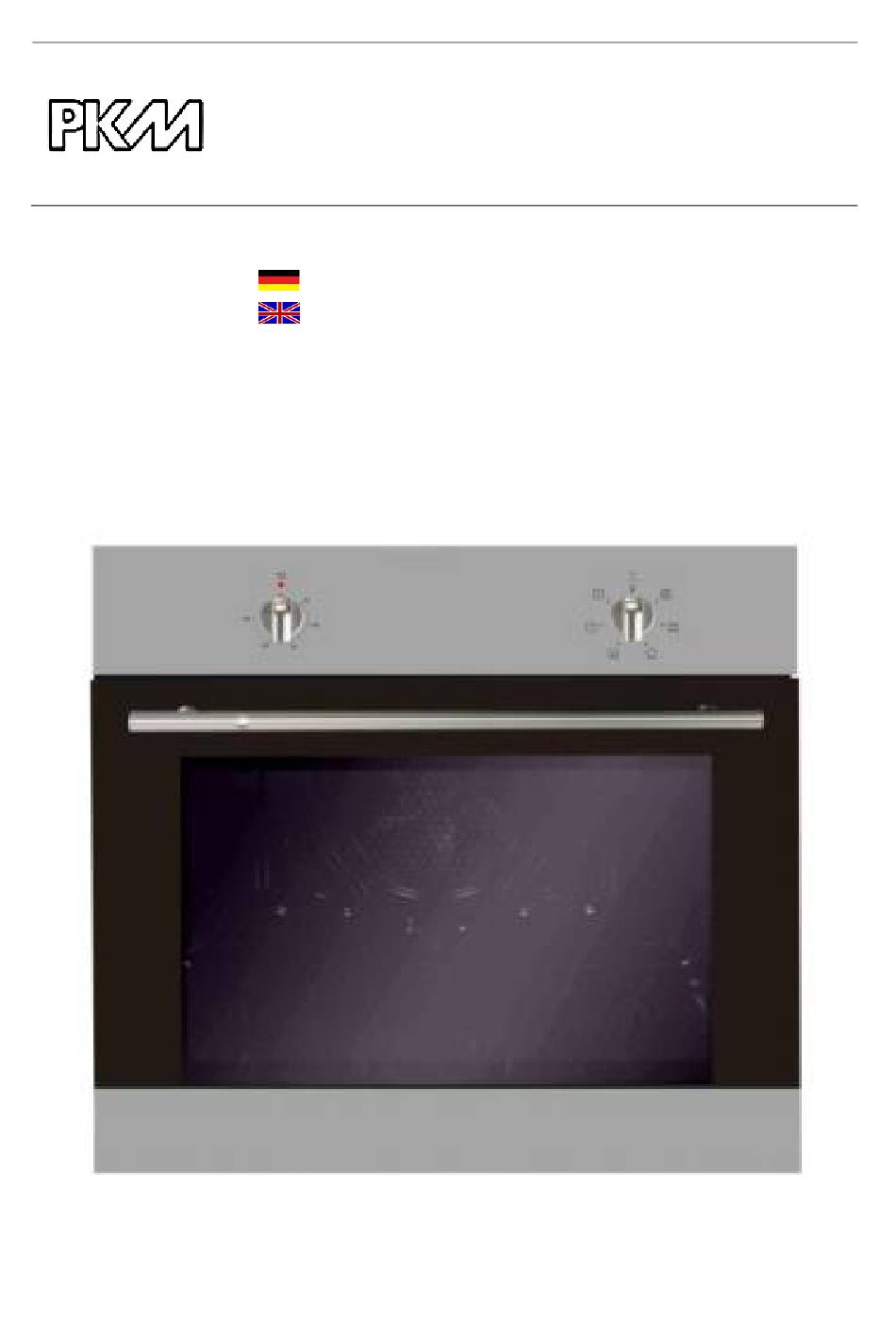

- Page 1 TECHNOLOGIE FÜR DEN HAUSHALT TECHNOLOGY FOR DOMESTIC USE Bedienungsanleitung Instruction Manual Einbau-Backofen Built-In Oven F7-2X Deutsch Seite English Page www.pkm-online.de...
-
Page 2: Table Of Contents
Sehr geehrter Kunde! Sehr geehrte Kundin! Wir möchten Ihnen herzlich danken, dass Sie sich zum Erwerb eines Produkts aus unserem reichhaltigen Angebot entschieden haben. Lesen Sie die gesamte Bedienungsanleitung, bevor Sie das Gerät zum ersten Mal benutzen. Verwahren Sie diese Bedienungsanleitung zur zukünftigen Verwendung an einem sicheren Ort. -
Page 3: Sicherheitshinweise
Die in dieser Bedienungsanleitung enthaltenen Abbildungen können in einigen Details von dem tatsächlichen Design Ihres Geräts abweichen. Folgen Sie in einem solchen Fall dennoch den beschriebenen Sachverhalten. Lieferung ohne Inhalt. Der Hersteller behält sich das Recht vor, solche Änderungen vorzunehmen, die keinen Einfluss auf die Funktionsweise des Geräts haben. - Page 4 bereits vorhandener wie auch neuer Anschlüsse erfolgen. Sämtliche Arbeiten, die zum Anschluss des Geräts an die Stromversorgung notwendig sind, dürfen nur von einer qualifizierten Fachkraft (Elektrotechniker/-in) durchgeführt werden. Das Gerät ist ausschließlich zur privaten Nutzung bestimmt. Das Gerät ist ausschließlich zum Kochen in einem Privathaushalt bestimmt. Das Gerät ist ausschließlich zum Betrieb innerhalb geschlossener Räume bestimmt.
- Page 5 WARNUNG! 1. Trennen Sie das Gerät von der Stromversorgung, bevor Sie irgendwelche Reinigungs- oder Wartungsarbeiten an dem Gerät vornehmen. 2. Das Gerät muss immer entsprechen den Anforderungen der jeweiligen Stromversorgung geerdet werden. Der Hauptstromkreislauf muss über eine eingebaute Sicherheitsabschaltung verfügen. 3.
- Page 6 17. Benutzen Sie niemals einen Dampfreiniger zum Reinigen des Geräts. Der Dampf kann Elektrik Geräts nachhaltig beschädigen. STROMSCHLAGGEFAHR. 18. Die zugänglichen Bereiche und Teile des Ofens werden bei der Benutzung sehr heiß. Kinder müssen deshalb während der Benutzung des Geräts von diesem ferngehalten werden.
-
Page 7: Installation
5. Benutzen Sie das Gerät nicht, bevor alle dazugehörigen Teile sich ordnungsgemäß an ihren dafür vorgesehenen Stellen befinden. 6. Benutzen Sie den Boden, die Schubladen, die Türen etc. des Geräts niemals als Standfläche oder Stütze. 7. Die Belüftungsöffnungen des Geräts oder dessen Einbauvorrichtung (falls Ihr Gerät für einen Einbau geeignet ist) müssen immer frei und unbedeckt sein. - Page 8 genau kennt und sorgfältig beachtet. Alle elektrischen Arbeiten müssen von einer qualifizierten Fachkraft (Elektrotechniker/-in) durchgeführt werden. dürfen keine Änderungen oder willkürlichen Veränderungen Stromversorgung durchgeführt werden. Der Anschluss muss in Übereinstimmung örtlich geltenden gesetzlichen Bestimmungen erfolgen. 1. Die Öffnung des Umbauschranks muss über die auf Abbildung 1 genannten Abmessungen verfügen.
-
Page 9: Bedienung
3. Bedienung 3.1 Bedienfeld 1. Drehen Sie zum Einstellen einer Funktion den Schalter zum gewünschten Symbol. 2. Drehen Sie zum Einstellen einer Temperatur den Schalter zum gewünschten Wert. 3. Sobald Sie Funktion und Temperatur eingestellt haben, nimmt das Gerät seinen Betrieb auf. -
Page 10: Tipps Zum Backen Und Braten
eingestellt werden. Unter- und Oberhitze mit Umluft ermöglicht eine gleichmäßigere Verteilung der Hitze und kann 30-40 % Energie sparen. Speisen werden außen leicht gebräunt und bleiben innen saftig. Diese Funktion ist geeignet, größere Fleischstücke einer hohen Temperatur zuzubereiten. Die Temperatur kann zwischen 50 und 250 C eingestellt werden. -
Page 11: Energie Sparen
Bevor der Kuchen aus dem Ofen herausgenommen wird, kontrollieren Sie, ob das Backen abgeschlossen ist, indem Sie ein Holzstäbchen verwenden (der Kuchen ist ausgebacken, wenn das Stäbchen trocken und sauber herauskommt, nachdem Sie es in den Kuchen gesteckt haben). ... -
Page 12: Reinigung Und Pflege
4. Reinigung und Pflege WARNUNG! Schalten Sie das Gerät vor dem Reinigen unbedingt aus und lassen Sie es vollständig abkühlen. Trennen Sie das Gerät vor allen Wartungsarbeiten von der Stromversorgung. Ofen Reinigen Sie den Ofen nach jeder Benutzung. Schalten Sie beim Reinigen die Innenbeleuchtung des Ofens ein. ... -
Page 13: Entnahme Der Seitenführungen
4.2 Entnahme der Seitenführungen 1. Lösen Sie die Schrauben der Seitenführungen. 2. Drehen Sie die Seitenführung vertikal, um sie von der Seitenwand des Ofens zu lösen. 3. Nehmen Sie die Seitenführung aus dem Loch der Seitenwandbei einem Winkel von ca. 45 zwischen der Seitenführung und der Seitenwand. -
Page 14: Problembehandlung
Sicherung im Sicherungskasten der Hausstromversorgung. Innenbeleuchtung funktioniert nicht. Das Leuchtmittel ist locker oder Das Leuchtmittel festdrehen oder beschädigt. ersetzen. 5. Technische Daten Lieferant Modell F7-2X Energieeffizienzindex (IEE Backröhre) Anzahl Backröhren Wärmequelle je Backröhre Elektrischer Strom Geräteart Einbaubackofen Bedienpanel Edelstahlblende Energieeffizienzklasse... -
Page 15: Entsorgung
Griff und Knöpfe Kunststoff Geräuschemmission < 51 db/A Maximale. Leistung 2,25 KW Stromspannung/Frequenz 220-240V 50 Hz Tropfschale/Grillrost Kabellänge 150 cm Gerätemaße in cm 59,50 59,50 53,10 Verpackungsmaße in cm 66,00 66,50 58,50 Gewicht netto/brutto 28,50 32,50 Kabellänge/Anschluß 150 cm Schuko-Stecker 6. -
Page 16: Garantiebedingungen
7. Garantiebedingungen für Elektro-Großgeräte der PKM GmbH & Co. KG, Neuer Wall 2, 47441 Moers. Der Hersteller leistet dem Verbraucher für die Dauer von 24 Monaten, gerechnet vom Tag des Kaufes Garantie für einwandfreies Material und fehlerfreie Fertigung. Dem Verbraucher stehen neben den Rechten aus der Garantie die gesetzlichen Gewährleistungsrechte zu, die der Verbraucher gegen den Verkäufer hat, bei dem er... - Page 17 Dear customer! We would like to thank you for purchasing a product from our wide range of domestic appliances. Read the complete instruction manual before you operate the appliance for the first time. Retain this instruction manual in a safe place for future reference.
- Page 18 The figures in this instruction manual may differ in some details from the current design of your appliance. Nevertheless follow the instructions in such a case. Delivery without content. Any modifications, which do not influence the functions of the appliance. shall remain reserved by the manufacturer.
- Page 19 Operate the appliance in accordance with its intended use only. Do not allow anybody who is not familiar with this instruction manual to operate the appliance. This appliance may be operated by children aged from 8 years and above as well as by persons with reduced physical, sensory and mental capabilities or lack of experience and knowledge if they are supervised or have been instructed concerning the safe use of the appliance and do comprehend the hazards...
- Page 20 8. The veneering of cabinets has to be fixed with a heat-resistant glue, that is able to withstand a temperature of 120 9. Adjacent furniture or housing and all materials used for installation must be able to resist a temperature of min. 85 C above the ambient temperature of the room the appliance is installed in during operation.
- Page 21 NOTICE 1. When you move the appliance, hold it at its base and lift it carefully. Keep the appliance in an upright position. 2. Never use the door for moving the appliance as you will damage the hinges. 3. The appliance must be transported and installed by at least two persons. 4.
- Page 22 2.2 Installation of the oven DANGER! The appliance must be connected to the mains by a qualified professional, who is familiar with and adheres to the local requirements and supplementary regulations of your electricity supplier. All electrical work must be carried out by a qualified professional. Do not modify the energy supply.
- Page 23 3. Operation 3.1 Control panel 1. Turn the knob to the desired symbol to select the function. 2. Turn the knob to the desired value to select the temperature. 3. The appliance starts operating as soon as you have set the function and the temperature.
- Page 24 Bottom and top heat operating simultaneously provide conventional cooking/baking. You can set the temperature from 50 to 250 Bottom and top heat and fan operating simultaneously provide equal sharing of the heat and can save 30 - 40 % of energy. Your dishes are browned slightly from the outside and stay juicy inside.
- Page 25 3.4 Energy saving Do not open the oven door unnecessarily often. Switch off the oven in good time and make use of the residual heat. Only use the oven when cooking larger dishes. Meat of up to 1kg can be cooked more economically in a pan on the hob. ...
- Page 26 4.1 Replacing of the illuminant 1. Switch off the appliance and disconnect it from the mains. 2. Remove the illuminant and replace it by a new one of the same kind and power: Heat-proof illuminant for ovens (300 C), 200-240V/25W/50 4.2 Removing of the guides 1.
- Page 27 Internal light does not work. The illuminant is loose or damaged. Tighten or replace the illuminant. 5. Technical data Supplier's name Model F7-2X Energy efficiency index(IEE cavity) Number of cavities Heat source per cavity Electricity Type Built-In Oven...
- Page 28 Functions Top and bottom heat, top and bottom heat with fan, defrost, half grill, full grill, grill with fan, bottom heat with Grill/fan/hot air fan All-glass inner door Door/glass layers Black glass Enclosure cooling Handle and knobs Aluminium Noise emission <...
- Page 29 7. Guarantee conditions for large electric appliances, PKM GmbH & Co. KG, Neuer Wall 2, 47441 Moers. This appliance includes a 24-month guarantee for the consumer given by the manufacturer, dated from the day of purchase, referring to its flawless material- components and its faultless fabrication.
- Page 30 Sie finden alle Informationen zum Kundendienst auf der Einlage in dieser Bedienungsanleitung. Aftersales service information on the leaflet inside this instruction manual. Änderungen vorbehalten Subject to alterations Stand Updated 27.02.2019 02/27/2019 © PKM GmbH & Co. KG, Neuer Wall 2, 47441 Moers...
