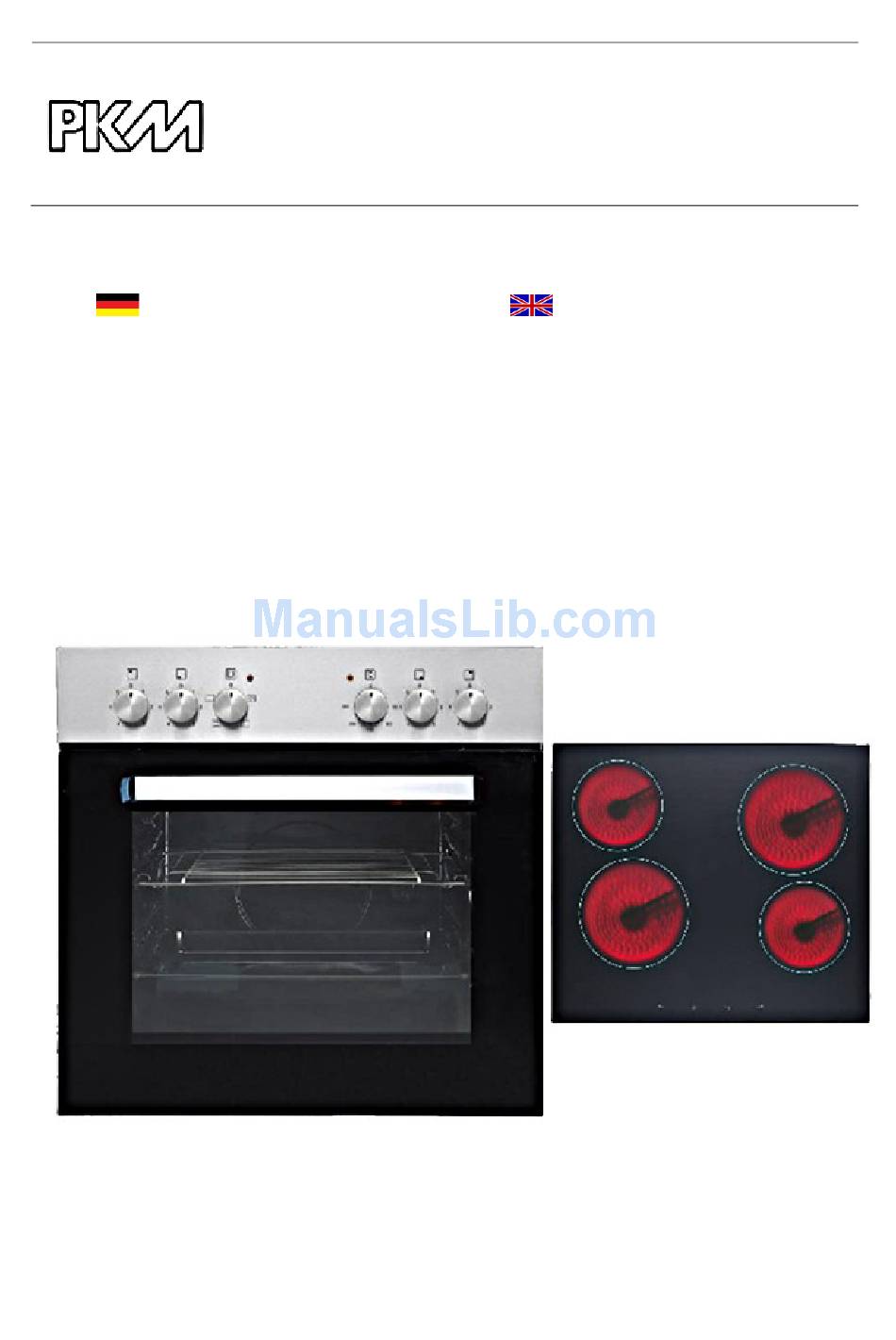

- Page 1 TECHNOLOGIE FÜR DEN HAUSHALT TECHNOLOGY FOR DOMESTIC USE Bedienungsanleitung Instruction Manual Einbau-Backofen Built-In Oven mit-Kochfeld & Hob BIC3 I-GK-IX-2 www.pkm-online.de...
-
Page 2: Table Of Contents
English language on p. 23 ff. Sehr geehrter Kunde! Sehr geehrte Kundin! Wir möchten Ihnen herzlich danken, dass Sie sich zum Erwerb eines Produkts aus unserem reichhaltigen Angebot entschieden haben. Lesen Sie die gesamte Bedienungsanleitung, bevor Sie das Gerät zum ersten Mal benutzen. Verwahren Sie diese Bedienungsanleitung zur zukünftigen Verwendung an einem sicheren Ort. -
Page 3: Sicherheitshinweise
SICHERHEITSHINWEISE Lesen Sie vor der ersten Benutzung des Geräts die gesamten Sicherheitshinweise gründlich durch. Die darin enthaltenen Informationen dienen Schutz Ihrer Gesundheit. Nichtbeachtung Sicherheitshinweise kann zu schweren Beeinträchtigungen Ihrer Gesundheit und im schlimmsten Fall zum Tod führen. GEFAHR! WARNUNG! verweist auf eine verweist auf eine Gefahrensituation, die ,wenn sie nicht Gefahrensituation, die ,wenn sie nicht... - Page 4 bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden. GEFAHR! 1. Das Gerät darf nur durch eine qualifizierte Fachkraft (Elektrotechniker/-in) an die Stromversorgung angeschlossen werden, welche die landesüblichen gesetzlichen Verordnungen und die Zusatzvorschriften der örtlichen Stromversorgungsunternehmen genau kennt und sorgfältig beachtet.
- Page 5 7. Reparieren Sie das Gerät niemals selbst. Reparaturen, die von dazu nicht qualifizierten Personen durchgeführt werden, können zu ernsthaften Verletzungen und Schäden führen. Nehmen Sie stattdessen immer Verbindung zu Ihrem Kundendienst auf. Lassen Sie ausschließlich Original-Ersatzteile einbauen. 8. Unbeaufsichtigtes Kochen mit Ölen und Fetten kann gefährlich sein und zu einem Feuer führen.
- Page 6 VORSICHT! 1. Das Gerät wird während des Betriebs heiß. Berühren Sie nicht die heißen Teile innerhalb des Ofens. 2. Benutzen Sie keine aggressiven oder ätzenden Reinigungsmittel und keine scharfkantigen Gegenstände zum Reinigen der Tür, da diese die Oberfläche verkratzen und somit Risse im Glas verursachen. 3.
-
Page 7: Installation
5. Benutzen Sie das Gerät nicht, bevor alle dazugehörigen Teile sich ordnungsgemäß an ihren dafür vorgesehenen Stellen befinden. 6. Benutzen Sie den Boden, die Schubladen, die Türen etc. des Geräts niemals als Standfläche oder Stütze. 7. Die Belüftungsöffnungen des Geräts oder dessen Einbauvorrichtung (falls Ihr Gerät für einen Einbau geeignet ist) müssen immer frei und unbedeckt sein. - Page 8 Mitte und fahren Sie in diagonaler Richtung fort, bis der Einbaurahmen sich fest an der Arbeitsplatte befindet. Das Kochfeld muss immer gut belüftet sein. Lufteinlass und Luftauslass dürfen nicht blockiert sein.
- Page 9 Der Sicherheitsabstand zwischen dem Kochfeld einem sich darüber befindenden Hängeschrank muss mindestens 76 cm betragen. A: Lufteinlass Einbau des Backofens GEFAHR! Das Gerät darf durch eine qualifizierte Fachkraft (Elektrotechniker/-in) Stromversorgung angeschlossen werden, welche die landesüblichen gesetzlichen Verordnungen und die Zusatzvorschriften der örtlichen Stromversorgungsunternehmen genau kennt und sorgfältig beachtet.
-
Page 10: Elektrischer Anschluss
Elektrischer Anschluss Hinweis für die qualifizierten Fachkraft (Elektrotechniker/-in) Das Gerät ist für den Anschluss an 3-Phasen Wechselstrom (400 V 3N~50Hz) ausgelegt. Die Stromspannung der Heizelemente beträgt 230V. Als Netzanschlussleitung muss ein entsprechend ausgelegter Leistungstyp unter Berücksichtigung der Anschlussart und Nennleistung des Geräts gewählt werden. - Page 11 Anschlussdose öffnen: Zum Entriegeln Schraubenzieher ansetzen (1) und leicht nach unten bewegen (2). Anschlussdiagramm Spannung der Heizelemente 230V. Empfohlene Art Bei sämtlichen Anschlussarten muss das Sicherheitskabel mit dem Anschlussleitung. Anschluss verbunden werden. 1 Bei 230V Netz geerdeten 1- H05VV-F3G4 Phasen-Anschluss mit Betriebsnull.
- Page 12 3 Bei 400/230V Netz H05VV-F5G1,5 3-Phasenanschluss mit Betriebsnull. Brücke verbindet 4-5, Phasenreihenfolge nach 1, 2 und 3, Null auf 4-5 Schutzleiter auf L1=R, L2=S ,L3=T N= Anschluss Erde PE= Schutzleiteranschluss 1. Der Hausstrom muss mit einem Sicherungsautomaten zur Notabschaltung des Geräts ausgestattet sein.
-
Page 13: Bedienung
GERÄTEBESCHREIBUNG Drehschalter für Kochfeld – hinten links 7 Ø 145 mm; 1000W Drehschalter für Kochfeld – vorne links Ø 180 mm; 1500W Drehschalter für Ofen/Funktionswahl Ø 180 mm; 2000W Drehschalter Ofen/Temperaturkontrolle 10 Ø 145 mm; 1000W Drehschalter für Kochfeld/vorne rechts Drehschalter für Kochfeld - hinten rechts Kontrollleuchte Kochfeld - rot... -
Page 14: Benutzung Des Backofens
Schutzimprägnierung gegen Korrosionsschäden während des Transports verursacht wird. HINWEIS! Reinigen Sie den Innenraum des Ofens nur mit etwas warmem Wasser und Spülmittel Bedienfeld A Drehschalter für Kochfeld zum Einschalten mit oder gegen den hinten links Uhrzeigersinn drehen B Drehschalter für Kochfeld zum Einschalten mit oder gegen den vorne links Uhrzeigersinn drehen... - Page 15 Zur Einstellung der Temperatur bewegen Sie den Drehschalter für die Temperaturkontrolle des Ofens auf die gewünschte Einstellung. Sie können hierbei eine Temperatur von 50 C – 250 wählen. Sie schalten den Ofen aus, indem Sie beide dieser Drehschalter auf die Position 0 einstellen. Das orange Signallicht zeigt an, dass der Ofen eingeschaltet ist.
- Page 16 Formen und Bleche mit hellen oder glänzenden Oberflächen werden nicht empfohlen, wenn die konventionelle Aufheizmethode (obere und untere Heizelemente) angewandt wird; die Nutzung solcher Formen kann zu einer zu geringen Aufheizung des unteren Teils des Kuchens führen. Bevor der Kuchen aus dem Ofen herausgenommen wird, kontrollieren Sie, ob das Backen abgeschlossen ist, indem Sie ein Holzstäbchen verwenden (der Kuchen ist ausgebacken, wenn das Stäbchen trocken und sauber herauskommt, nachdem Sie es in den Kuchen gesteckt haben).
- Page 17 Nutzen Sie die Restwärme des Ofens Falls die Garzeit mehr als 40 Minuten beträgt, schalten Sie den Ofen 10 Minuten vor Ende der Garzeit ab. Achten Sie darauf, dass die Ofentür richtig geschlossen ist. Aufgrund von Verunreinigungen an der Türdichtung kann dort Wärme entweichen.
- Page 18 aggressiven und ätzenden Reinigungsmittel. Wenn Sie einen speziellen Ofenreiniger anwenden, überprüfen Sie unbedingt anhand der Angaben des Reinigungsherstellers, ob der Reiniger für Ihr Gerät geeignet ist. Alle durch ein Reinigungsmittel an Ihrem Gerät verursachten Schäden werden nicht kostenfrei behoben, auch nicht innerhalb des Garantierahmens. Benutzen Sie niemals einen Dampfreiniger.
- Page 19 sicher in der Führung sitzt. 6. Nachdem die Tür wieder in den Ofen eingepasst ist, schließen Sie wieder vorsichtig den Sicherheitsbügel. 7. Falls der Sicherheitsbügel nicht ordnungsgemäß geschlossen ist, wird das Scharnier beim Schließen der Tür beschädigt. Glasscheibe herausnehmen 1. Schrauben Halterungsverschluss los, der sich in der Ecke oben an der Tür befindet, und lösen Sie ihn.
-
Page 20: Technische Daten
versorgt. Sicherung im Sicherungskasten der Hausstromversorgung. Innenbeleuchtung funktioniert nicht. Das Leuchtmittel ist locker oder Das Leuchtmittel festdrehen oder beschädigt. ersetzen. TECHNISCHE DATEN Einbaubackofen mit Glaskeramik-Kochfeld Energieklasse Anschlussleistung max. 8,35 kw Energieverbrauch bei 0,78 kw/h konventioneller Nutzung Kochringe 4, mit Restwärmeanzeige Leistung Kochzonen 2*140mm a 1,2kw 2*180mm a 1,8 kw... -
Page 21: Garantiebedingungen
Beispiel nach dem Produkthaftungsgesetz, in Fällen des Vorsatzes und der groben Fahrlässigkeit wegen Verletzung des Lebens, des Körpers oder der Gesundheit durch PKM oder seine Erfüllungsgehilfen. Ein Anspruch auf Garantie besteht nicht, soweit der Kauf zum Zweck der gewerblichen Nutzung erfolgt. - Page 22 5. Schäden am Produkt, die durch nicht fachgerechte Installation oder Transport verursacht wurden; 6. Schäden infolge nicht haushaltsüblicher Nutzung; 7. Schäden, die außerhalb des Geräts durch ein PKM-Produkt entstanden sind - soweit eine Haftung nicht zwingend gesetzlich angeordnet ist. Die Gültigkeit der Garantie endet bei: 1.
- Page 23 Dear customer! We would like to thank you for purchasing a product from our wide range of domestic appliances. Read the complete instruction manual before you operate the appliance for the first time. Retain this instruction manual in a safe place for future reference.
- Page 24 NOTICE! indicates possible damage to CAUTION! indicates a hazardous the appliance. situation which, if not avoided, may result in minor or moderate injury. Store this manual in a safe place so you can use it whenever it is needed. Strictly observe the instructions to avoid damage to persons and property.
- Page 25 WARNING! 1. Disconnect the appliance from the mains before you clean or maintain it. 2. The appliance must always be grounded and protected corresponding to the requirements of your local energy supplier. The main current circuit must be equipped with a safety shut-down device. 3.
- Page 26 20. Children must not play with the appliance. Always supervise children if they are near the appliance. 21. Only use hob guards designed by the manufacturer of the cooking appliance or indicated by the manufacturer of the appliance in the instructions for use as suitable or hob guards incorporated in the appliance.
- Page 27 later point of time. 5. Do not operate the appliance unless all components are installed properly. 6. Do not stand or lean on the base, the drawers, the doors etc of the appliance. 7. The air vents of the appliance or its built-in structure (if the appliance is suitable for being built-in) must be completely open, unblocked and free of any kind of dirt.
- Page 28 Make an installation-opening with the dimensions given on the drawing below). Fix the supplied sealing tape on the corresponding place of the hob. Check the seal for perfect fit and overall cover. Insert the electric hob in the opening and align it correctly. Using a standard screwdriver, tighten the tension clamps evenly starting at the centre and moving diagonal, until the built-in rim is tight on the worktop.
- Page 29 Installation of the oven DANGER! The appliance must be connected to the mains by a qualified professional, who is familiar with and adheres to the local requirements and supplementary regulations of your electricity supplier. All electrical work must be carried out by a qualified professional. Do not modify the energy supply.
-
Page 30: Electrical Connection
Electrical connection Instructions for the installer (qualified professional) The cooker is manufactured to work with three-phase alternating current (400V3N~50Hz). Remember that the connection wire should match the connection type and the power rating of the cooker. The connection cable must be secured in a strain-relief clamp. -
Page 31: Connection Diagram
Connection diagram Voltage heating elements 230V. Recommended Any kind of connection: the safety type of wire must be connected to the connection lead. terminal. 1 For 230 V earthed one-phase H05VV-F3G4 connection, bridges connect 1-2- 3 terminals and 4-5 terminals Protective ground to 2 For 400/230V earthed two- H05VV-F4G2,5... - Page 32 service centre. Original spare parts should be used only.. Electrical connection - hob The hop works with a voltage of 230V AC. The electrical connection gets the power from the oven. Carry out the connection properly and as described on the drawing below.
-
Page 33: Before The First Use
OPERATION Before the first use 1. Remove all packaging material. 2. Clean the oven inside from all protective agents. 3. Take out the supplied accessories and clean them with warm water and washing-up liquid. 4. Switch on the room ventilation or open a window. 5. - Page 34 Oven The oven can be warmed up using the bottom and top heaters. The operation of the oven is controlled by the oven function knob .To set a function you should turn the knob to the desired position. To select a temperature, use the temperature regulator knob to set the desired temperature.
-
Page 35: Helpful Hints
Helpful hints We recommend to use the supplied baking tray provided with your appliance. It is also possible to bake in cake tins and trays bought somewhere else. For baking it is better to use black trays which conduct heat better and shorten the baking time. -
Page 36: Cleaning And Maintenance
Heat can escape through spillages on the door seals. Clean up any spillages immediately. Do not install the cooker near of refrigerators/freezers. Otherwise the energy consumption increases unnecessarily. CLEANING AND MAINTENANCE WARNING! Switch off the appliance and let it cool down before cleaning. Disconnect the appliance from the mains before maintenance. - Page 37 Replacing of the illuminant 1. unscrew and wash the lamp cover and wipe it dry. 2. unscrew the light bulb from the socket, replace the bulb. Choose a high temperature bulb ( 300℃ ) with the following parameters: Voltage230V Power 25W Thread E14.
-
Page 38: Trouble Shooting
3. After cleaning, insert and block the glass panel. 4. Screw in the blocking mechanism.. Trouble shooting Periodical controls: Carry out periodic inspections of the control elements and cooking units of the cooker. After the guarantee has expired you should provide a technical inspection of the cooker carried out at a service centre at least once every two years. -
Page 39: Technical Data
TECHNICAL DATA Type Built-in oven & glass-ceramic hob Energy rating Power rating max. 8.35 kw Energy consumption when 0.78 kw/h conventionally used Cooking zones 4, incl. residual heat indicator Power cooking zones 2*140mm a 1.2 kw 2*180mm 1.8 kw Oven incl. 3 functions Top heat;... -
Page 40: Guarantee Conditions
If the old appliance is no longer produced at the time the defect occurred, PKM will be entitled to deliver a similar appliance. The exchange of the appliance principally takes place in the shop the first vendee bought the appliance in unless the appliance is too large to be transported by the vendee. - Page 41 5. damage caused by non-professional installation and haulage; 6. damage caused by non common household use; 7. damages which have been caused outside the appliance by a PKM-product unless a liability is forced by legal regulations. The validity of the guarantee will be terminated if: 1.
-
Page 42: Service Information
Sie finden alle Informationen zum Kundendienst auf der Einlage in dieser Bedienungsanleitung. Aftersales service information on the leaflet inside this instruction manual. Änderungen vorbehalten / Stand Juli2014 Subject to alterations / Updated July 2014 © PKM GmbH & Co. KG, Neuer Wall 2, 47441 Moers...
