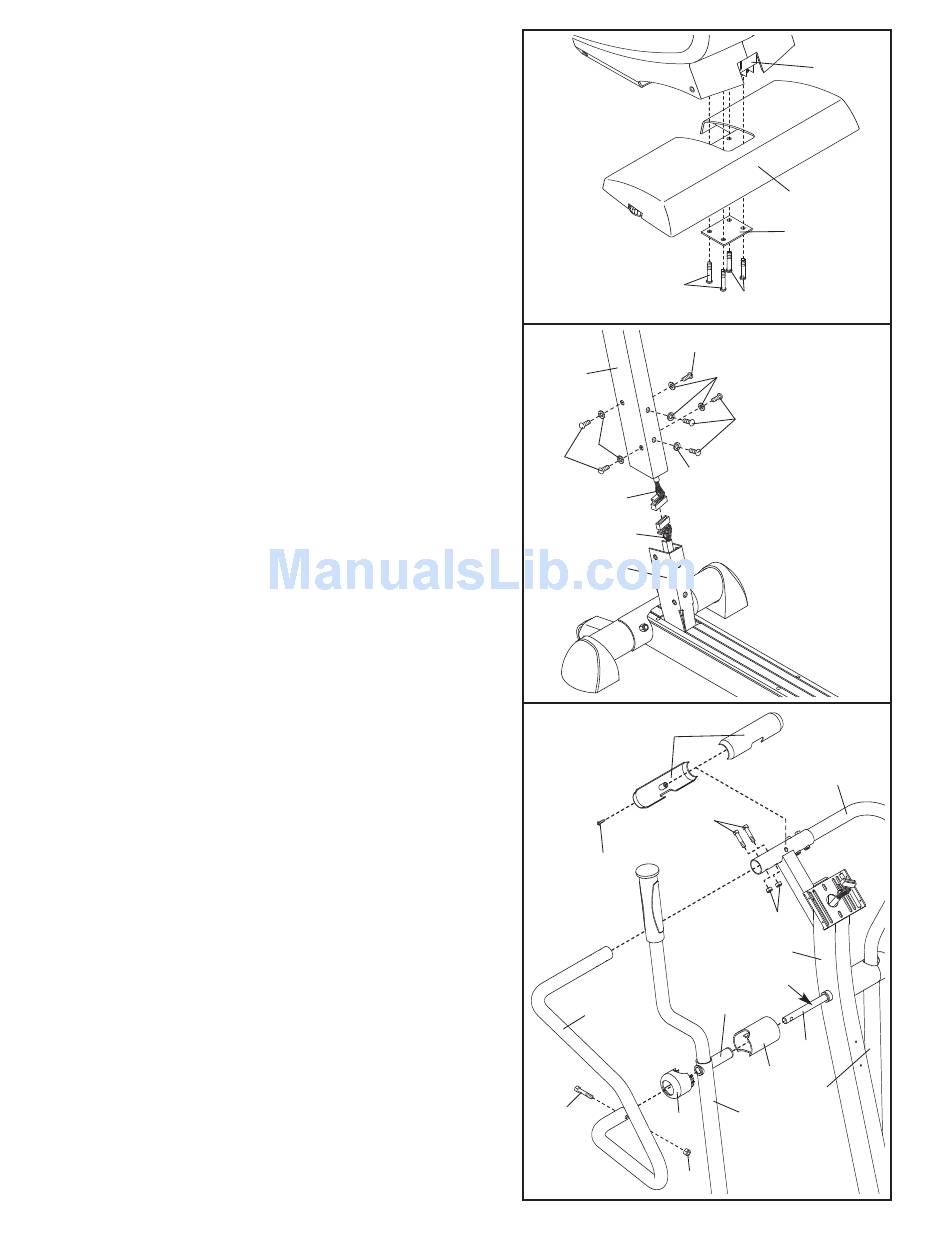

2. Identifiez le Stabilisateur Arrière (6). Pendant qu'une
autre personne soulève légèrement l'arrière du Cadre
(1), attachez le Stabilisateur Arrière au Cadre avec le
Plaque de Support (64) et quatre Vis en Bouton de M8
x 44mm (84).
3. Demandez à une seconde personne de tenir le
Montant (2) dans la position montrée.
Branchez le Groupement de Fils Supérieur (30) sur le
Groupement de Fils Inférieur (42). Insérez les con-
necteurs sur le Groupement de Fils dans le Montant
(2). Tirez doucement l'extrémité supérieure du
Groupement de Fils Supérieur pour éviter qu'il y
ait du jeu dans les Groupements de Fils.
Glissez le Montant (2) sur le Cadre (1). Faites attention
d'éviter de pincer les Groupements de Fils (30, 42).
Attachez le Montant à l'aide de six Vis en Bouton de
M10 x 20mm (49) et six Rondelles Fendues de M10
(73). Faites attention de ne pas endommager les
Groupements de Fils avec les Vis en Bouton. Ne ser-
rez pas encore les Vis en Bouton complètment.
4. Appliquez une grande quantité de la graisse incluse
sur l'Essieu de Pivot (25). Insérez ensuite l'Essieu de
Pivot dans le Montant (2) et centrez-le. Appliquez à
nouveau de la graisse sur les deux extrémités de
l'Essieu de Pivot.
Glissez une Couvercle du Bras du Corps Supérieur (26)
sur le tube indiqué se trouvant sur un Bras du Corps
Supérieur (29). Ensuite, glissez le Bras du Corps
Supérieur et le Couvercle du Bras du Corps Supérieur
sur l'extrémité gauche de l'Essieu de Pivot (25).
Demandez à une deuxième personne de tenir le
Guidon Gauche (21) près du Montant (2). Faites gliss-
er une Couvercle du Guidon (31) sur l'extrémité
inférieure du Guidon Gauche.
Glissez l'extrémité supérieure du Guidon Gauche (21)
dans le tube à l'avant du Montant (2) tout en glissant
l'extrémité inférieure du Guidon Gauche dans l'Essieu de
Pivot (25). Attachez la partie supérieure du Guidon
Gauche à l'aide de deux Boulons en Bouton de M8 x
41mm (98) et deux Écrous de Blocage de M8 (97) ;
assurez-vous que les Écrous de Blocage sont placés
dans les trous hexagonaux sur le Guidon Gauche.
Attachez la partie inférieure du Guidon Gauche à l'aide
d'un Boulon en Bouton de M8 x 41mm (98) et d'un
Écrou de Blocage de M8 (97). Puis, enfoncez les
languettes situées sur le Couvercle du Guidon (31) dans
le Couvercle du Bras du Corps Supérieur (26).
Répétez cette étape avec l'autre Bras du Corps
Supérieur (29) et le Guidon Droit (22).
Placez les moitiés du Couvercle du Montant (3) autour
du tube à l'avant du Montant (2). Attachez le
Couvercle du Montant à l'aide d'une Vis à Tête Ronde
de M4 x 16mm (69).
2
3
2
73
49
30
42
1
4
69
21
98
5
1
6
64
84
84
49
73
49
73
Ne pincez pas les
groupements de fils
pendant cette étape.
3
22
98
97
2
Graisse
Tube
25
26
29
29
31
97
