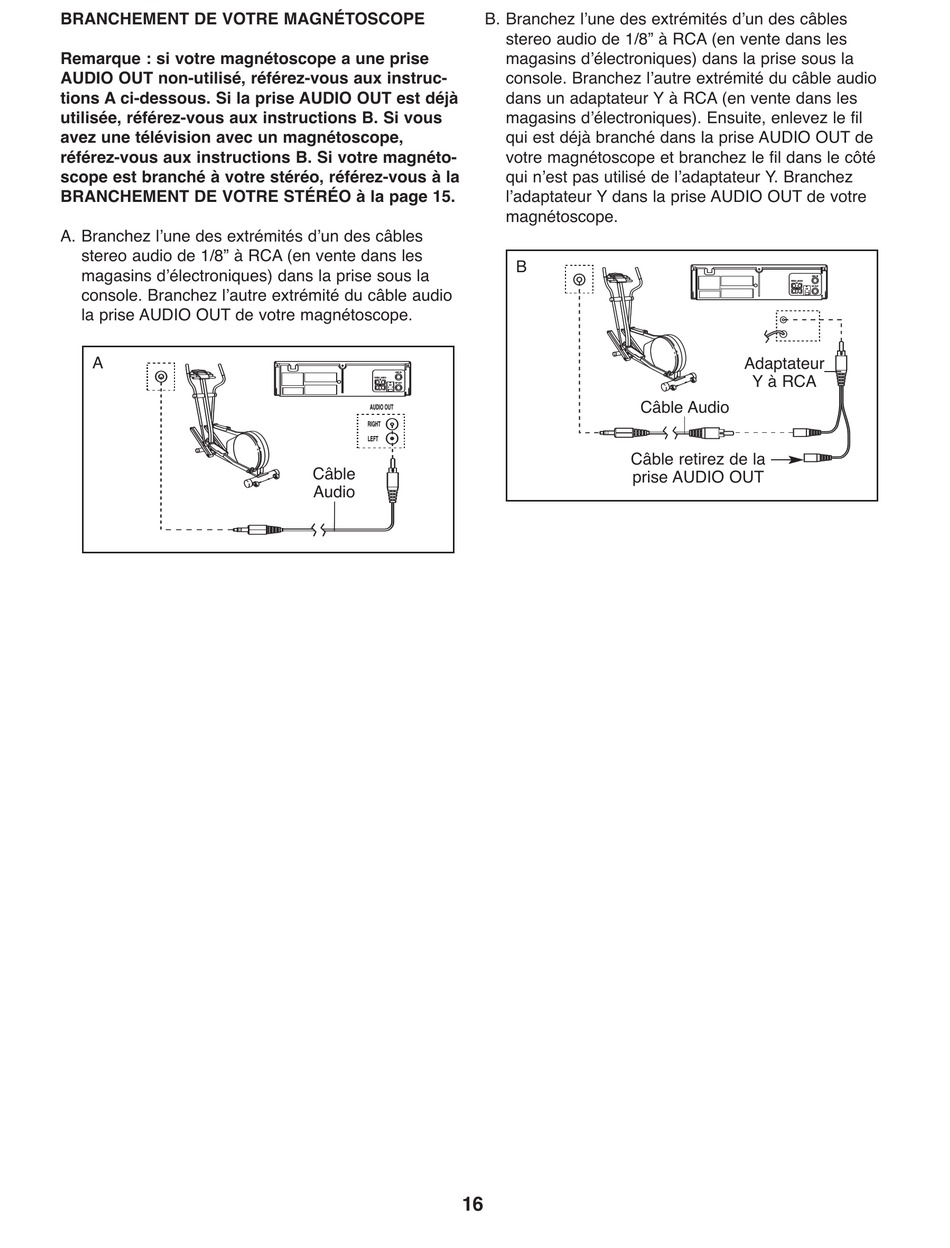

BRANCHEMENT DE VOTRE MAGNÉTOSCOPE
Remarque : si votre magnétoscope a une prise
AUDIO OUT non-utilisé, référez-vous aux instruc-
tions A ci-dessous. Si la prise AUDIO OUT est déjà
utilisée, référez-vous aux instructions B. Si vous
avez une télévision avec un magnétoscope,
référez-vous aux instructions B. Si votre magnéto-
scope est branché à votre stéréo, référez-vous à la
BRANCHEMENT DE VOTRE STÉRÉO à la page 15.
A. Branchez l'une des extrémités d'un des câbles
stereo audio de 1/8" à RCA (en vente dans les
magasins d'électroniques) dans la prise sous la
console. Branchez l'autre extrémité du câble audio
la prise AUDIO OUT de votre magnétoscope.
A
ANT. IN
VIDEO AUDIO
IN
RF OUT
CH
3
4
OUT
AUDIO OUT
RIGHT
LEFT
Câble
Audio
A
ANT. IN
VIDEO AUDIO
IN
RF OUT
CH
3
4
OUT
B
AUDIO OUT
RIGHT
B. Branchez l'une des extrémités d'un des câbles
stereo audio de 1/8" à RCA (en vente dans les
magasins d'électroniques) dans la prise sous la
console. Branchez l'autre extrémité du câble audio
dans un adaptateur Y à RCA (en vente dans les
magasins d'électroniques). Ensuite, enlevez le fil
qui est déjà branché dans la prise AUDIO OUT de
votre magnétoscope et branchez le fil dans le côté
qui n'est pas utilisé de l'adaptateur Y. Branchez
l'adaptateur Y dans la prise AUDIO OUT de votre
magnétoscope.
B
Câble Audio
Câble retirez de la
prise AUDIO OUT
16
RIGHT
LEFT
A
ANT. IN
VIDEO AUDIO
IN
RF OUT
CH
3
4
OUT
Adaptateur
Y à RCA
B
AUDIO OUT
RIGHT
LEFT
C
