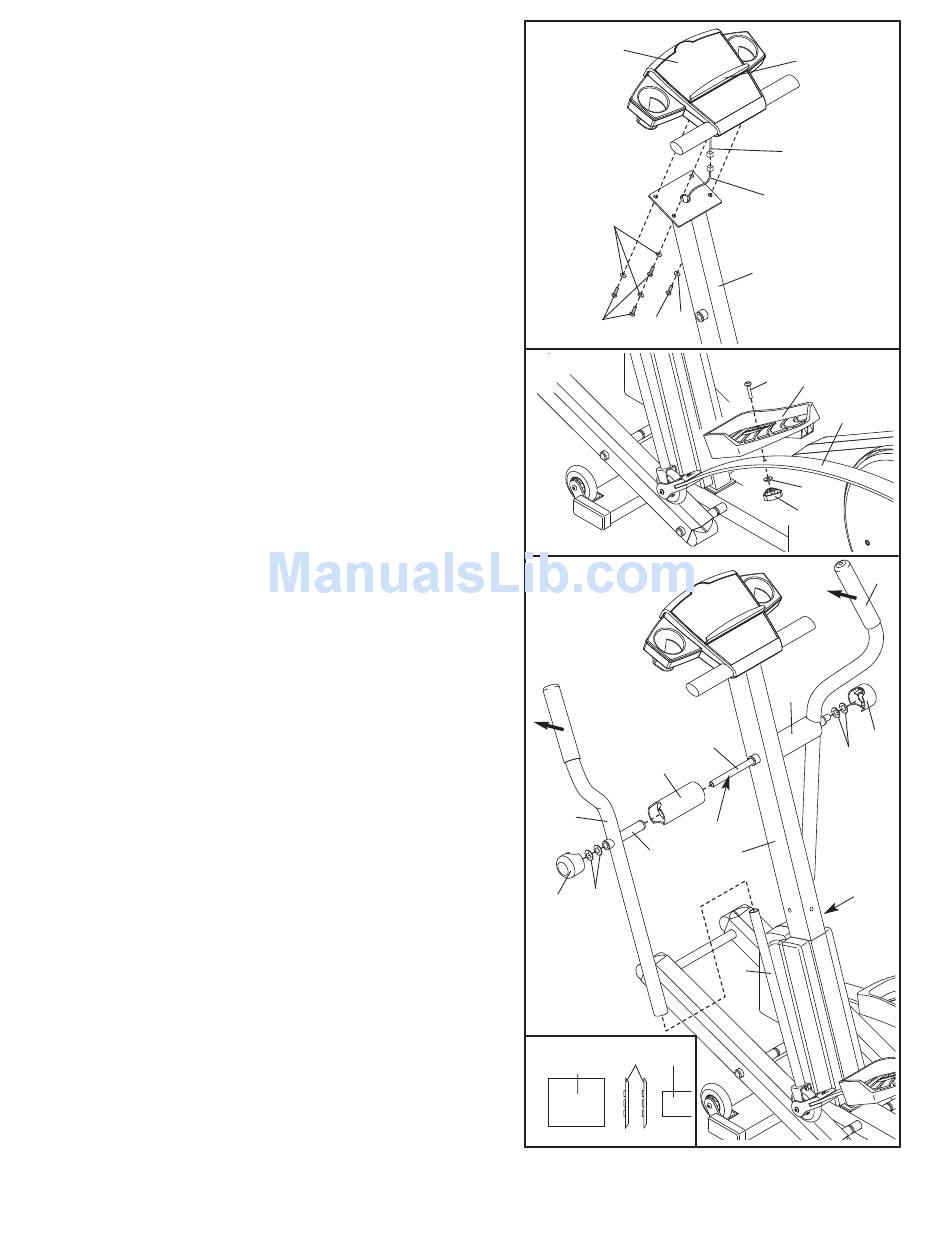

6. Verbinden Sie den Drahthalter des Computers (87) mit
dem Verlängerungsdrahthalter (51).
Befestigen Sie den Computer (87) mit den vier
Computer-Schrauben (35) und den vier Computer-
Unterlegscheiben (93), die mit dem Computer verpackt
sind am Pfosten (2). Achten Sie darauf, dass Sie die
Drahthalter nicht einklemmen.
Schnappen Sie den Buchhalter auf dem Computer
(87) an der gezeigten Stelle ein.
7. Identifizieren Sie das linkeR Pedal (41). Befestigen Sie
das linke Pedal mit einem Einstellbolzen (61), eine
M10 Unterlegscheibe (63) und einem Einstell-Knopf
(77) wie gezeigt an der linker Federarm (3).
Anmerkung: Das linke Pedal kann in jeder der fünf
Positionen befestigt werden (siehe DIE PEDALE EIN-
STELLEN auf Seite 10).
Befestigen Sie das rechte Pedal (nicht gezeigt) auf die
gleiche Weise. Achten Sie darauf, dass sich beide
Pedale in der gleichen Position befinden.
8. Schmieren Sie einiges des inbegriffenen Teflon-
Schmiermittels auf ein Papierhandtuch. Schmieren Sie
eine Schicht des Schmiermittels auf beide Chrom-
röhren (21). Schieben Sie den linker Oberkörperarm
(7), der mit einem Aufkleber versehen ist, auf die linke
Chromröhre. Schieben Sie den rechten Oberkörperarm
(75) auf die Chromröhre. Achten Sie darauf, dass
sich die Oberkörperarme auf den korrekten Seiten
befinden—die oberen Ende sollten sich in die
Richtung biegen, die gezeigt ist mit den Pfeilen.
Dann schieben Sie eine Achsen-Abdeckung (74) auf
den Pfosten an jedem Oberkörperarm.
Schmieren Sie Schmiermittel auf die Arm-Achse (19).
Führen Sie die Arm-Aachse in die rechte Achsen-
Abdeckung (74) und in den rechten Oberkörperarm
(75). Drücken Sie die Arm-Aachse in den Pfosten (2)
bis das linke Ende der Arm-Aachse mit der linken
Seite des Pfostens gleich hoch ist. Dann heben Sie
den linken Oberkörperarm (7) hoch und führen Sie die
Armachse in die linke Achsendeckung und den linken
Oberkörperarm ein.
Die Arm-Achse (19) muss in der Mitte sein. Mit dem
inbegriffenen Druckmutter-Werkzeug klopfen Sie zwei
Druckmuttern (15) ca. 3 mm auf jedes Ende der Arm-
Aachse. Achten Sie darauf, dass die Druckmuttern so
gedreht sind wie gezeigt in der eingesetzten
Zeichnung. (Anmerkung: Es könnte eventuell helfen,
wenn eine andere Person ein Stück Holz gegen ein
Ende der Armachse hält, während Sie die Druckmutter
auf das andere Ende klopfen.) Dann drücken Sie eine
Armachsenkappe (34) auf jedes Ende der Armachse.
9. Versichern Sie sich, dass alle Teile des ellipsentrainer fest angezogen sind. Anmerkung: Einige teile
könnten übrig bleiben, nachdem der aufbau fertig ist.
6
87
93
35 35
7
8
74
7
15
34
Druckmutter
15
-Werkzeug
7
Buchhalter
Drahthalter
51
2
93
61 41
63
77
74
19
Schmieren
2
Pfosten
21
19
3
75
34
15
21
