NordicTrack Cxt 1100 Elliptical Bedienungsanleitung page 6

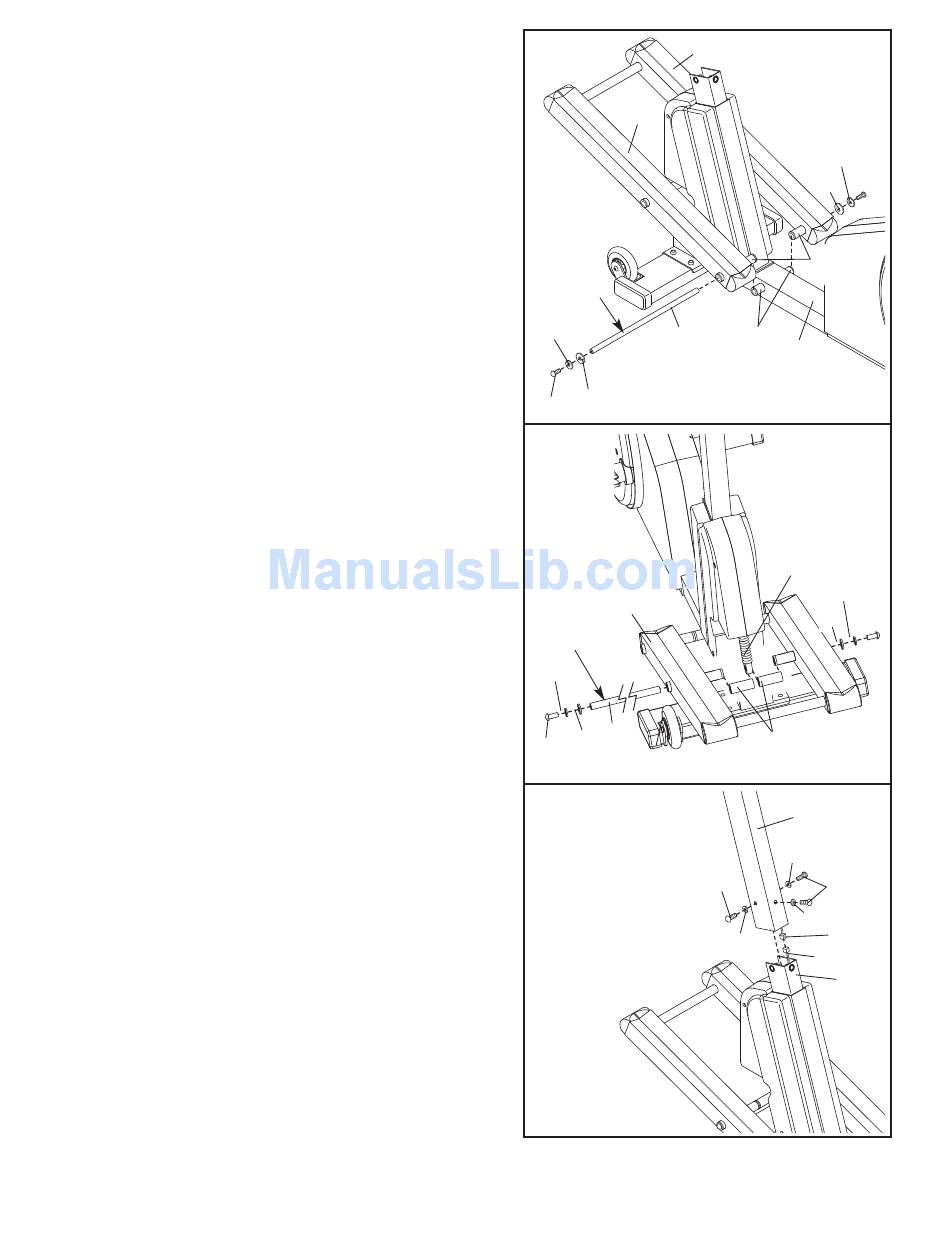

3. Schieben Sie eine M8 geschlitzte Unterlegscheibe (58)
und eine M8 Unterlegscheibe (33) auf eine M8 x 19mm
Schraube (30). Schrauben Sie die Neigungsachs-
enschraube in ein Ende der Neigungsachse (29). Dann
schmieren Sie eine kleine Menge des einbegriffenen
Schmiermittels auf die Neigungsachse.
Richten Sie die angezeigten Röhren an der Neigungs-
rampe (5) nach den Röhren an der Rahmen (1) aus.
Achten Sie darauf, dass die Neigungsrampe so
gedreht ist, dass sich die v-förmigen Rillen oben
befinden. Führen Sie die Neigungsachse (29) durch
die Neigungsrampe und den Rahmen. Anmerkung: Es
wäre eventuell nötig mit einem Gummihammer auf die
Neigungsachse zu klopfen um sie einzuführen.
Schieben Sie eine M8 geschlitzte Unterlegscheibe (58)
und einen M8 Unterlegscheibe (81) auf die andere M8
x 19mm Schraube (30). Schrauben Sie die M8 x
19mm Schraube in das offene Ende der Neigungs-
achse (29) fest.
4. Schieben Sie eine M8 geschlitzte Unterlegscheibe (58)
und eine M8 Unterlegscheibe (33) auf eine M8 x 19mm
Schraube (30). Ziehen Sie die Schraube in ein Ende
der anderen Neigungsachse (29) fest. Dann schmieren
Sie eine Menge des einbegriffenen Schmiermittels auf
die Neigungsachse.
Heben Sie die Neigungsrampe (5) hoch. Führen Sie
die Neigungsachse (29) durch eine Seite der
Neigungsrampe, durch ein 56mm Abstandsstück (24),
durch das Ende der Motorschraube, durch ein anderes
56mm Abstandsstück und durch die andere Seite der
Neigungsrampe dann ein.
Schieben Sie eine M8 geschlitzte Unterlegscheibe (58)
und eine M8 Unterlegscheibe (33) auf eine M8 x 19mm
Schraube (30). Ziehen Sie die Schraube in das offene
Ende der Neigungsachse (29) fest.
5. Während eine andere Person den Pfosten (2) an den
Rahmen (1) hält, verbinden Sie den Drahthalter (85)
an den Verlängerungsdrahthalter (51). Dann befestigen
Sie den Pfosten mit drei M10 x 25mm Schrauben (109)
und drei M10 geschlitzten Unterlegscheiben (22) am
Rahmen. Achten Sie darauf, dass Sie die
Drahthalter nicht einklemmen.
3
5
Schmieren
58
33
30
4
5
Schmieren
58
29
33
30
5
Achten Sie dar-
auf, dass die
Drahthalter (51,
85) während die-
ser Stufe nicht
eingeklemmt
oder beschädigt
werden.
6
V-Förmigen Rillen
58
33
Röhren
Röhren
29
1
Motor
Schraube
58
33
24
2
22
109
109
22
51
22
85
1
