TABLA DE IDENTIFICACIÓN DE PIEZAS

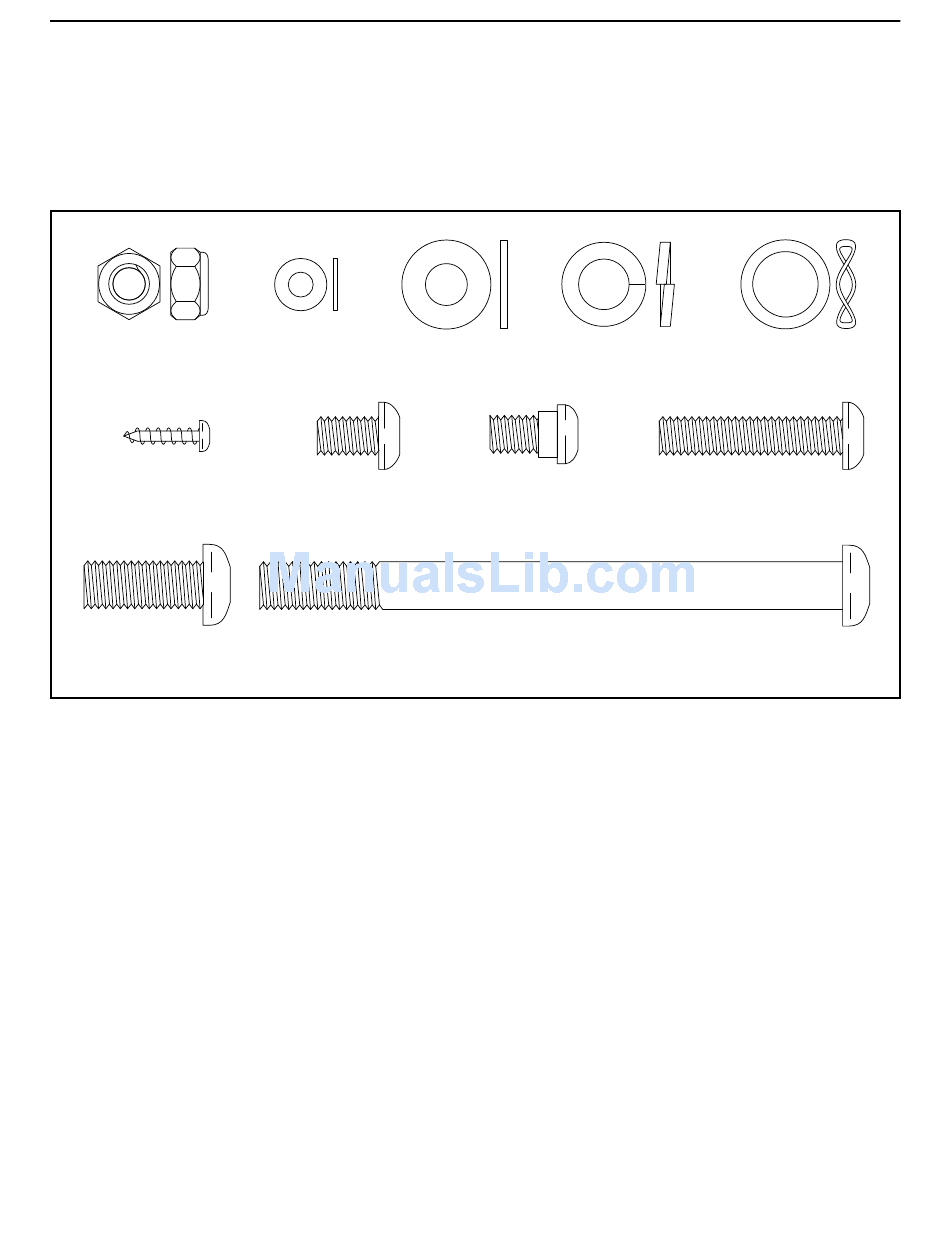

Consulte los dibujos que aparecen abajo para identificar las piezas pequeñas en el montaje. El número entre
paréntesis que hay cerca de cada dibujo es el número de la pieza en la LISTA DE LAS PIEZAS hacia el final de
este manual. El número que aparece después del paréntesis es la cantidad necesaria para el montaje. Nota: Si
no encuentra alguna de las piezas en la bolsa de piezas, compruebe si ha sido previamente conectada.
Pueden incluirse piezas adicionales.
Contratuerca M8
(102)–4
Tornillo
M4 x 16mm (101)–16
Tornillo
M10 x 25mm (92)–4
Arandela M5
Arandela M8
(32)–2
(97)–8
Tornillo
M8 x 13mm
(82)–6
Arandela Dividida
M10 (105)–8
Tornillo con Collar
M8 x 14mm
(119)–2
Tornillo
M10 x 122mm (104)–4
6
Arandela
Ondulatoria 16mm
(54)–2
Perno
M8 x 38mm (96)–4
