Pro-Form 510 Es Elliptical Manual page 14

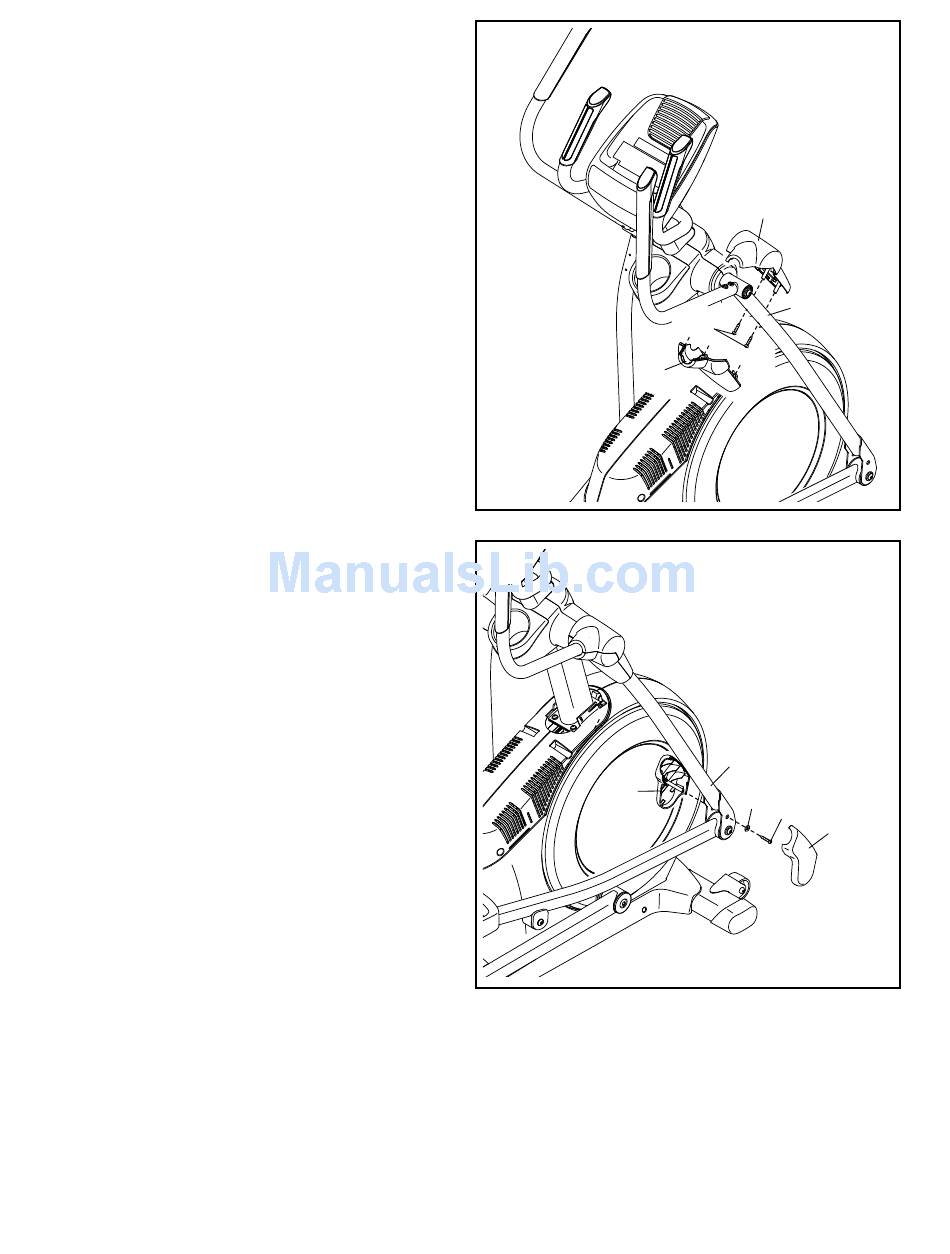

15. Identifique la Cubierta Delantera del Brazo
Derecho (65) y oriéntela como se muestra.
Conecte la Cubierta Delantera del Brazo
Derecho (65) a la Pata Derecha (60) con dos
Tornillos M4 x 16mm (101).
Identifique la Cubierta Trasera del Brazo
Derecho (66) y oriéntela como se muestra.
Conecte la Cubierta Trasera del Brazo Derecho
(66) alrededor de la Pata del Brazo Derecho
(60), presionando en la Cubierta Delantera del
Brazo Derecho (65).
Repita este paso en el otro lado del entrena-
dor elíptico.
16. Identifique la Cubierta Interna de la Pata
Derecha (83) y oriéntela como se muestra.
Conecte la Cubierta Interna de la Pata Derecha
(83) a la Pata Derecha (60) con un Tornillo M4 x
16mm (101) y una Arandela M5 (32).
Identifique la Cubierta Externa de la Pata
Derecha (69) y oriéntela como se muestra.
Conecte la Cubierta Externa de la Pata Derecha
(69) alrededor de la Pata Derecha (60) presio-
nándola sobre la Cubierta Interna de la Pata
Derecha (83).
Repita este paso en el otro lado del entrena-
dor elíptico.
15
16
83
14
65
60
101
66
60
32
101
69
