Pro-Form 510 Es Elliptical Manual page 10

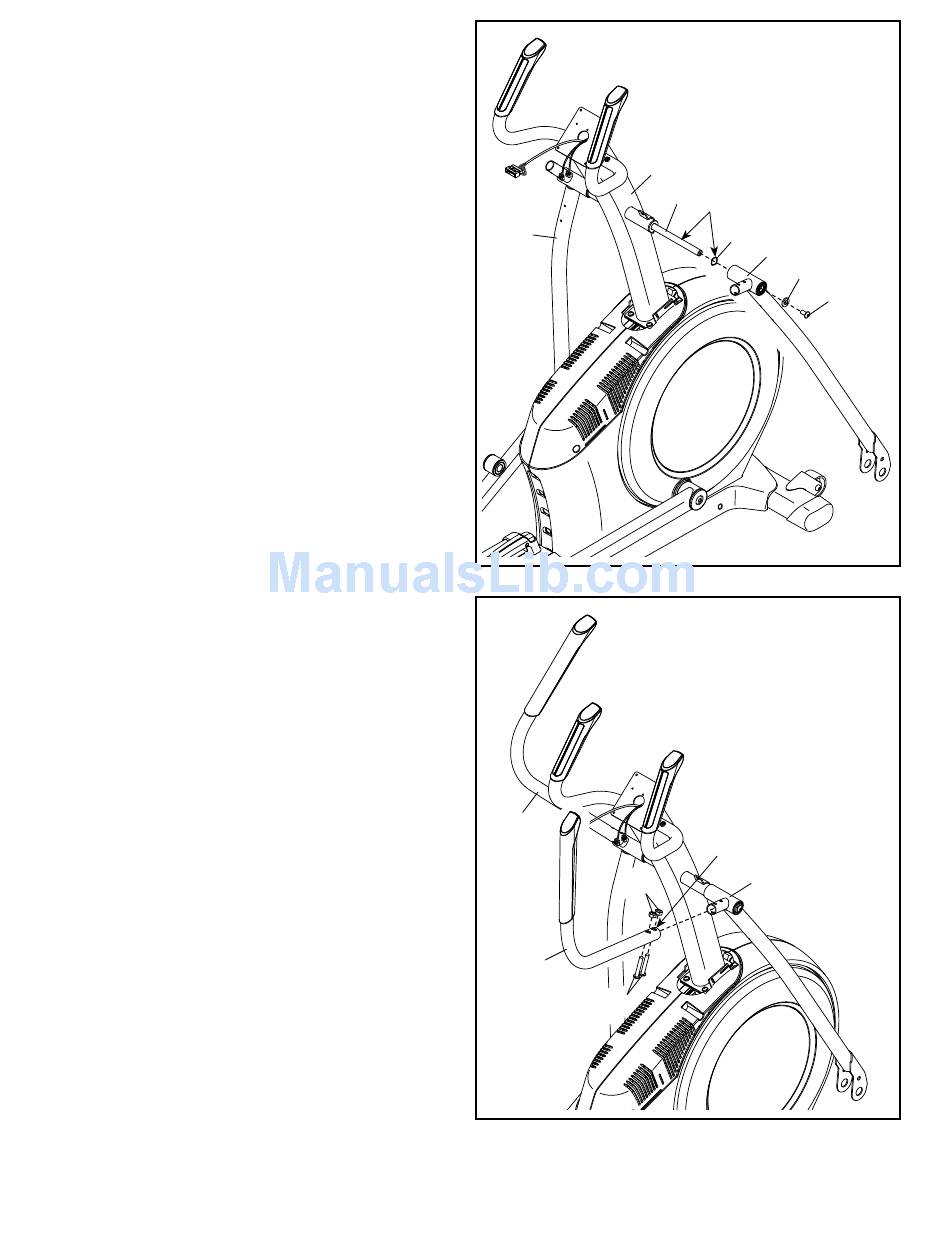

7. Utilizando una bolsa de plástico para mantener
sus dedos limpios, aplique una parte de la grasa
inluida al Eje de Pivote (35) y a dos Arandelas
Ondulatorias 16mm (54).
Inserte el Eje de Pivote (35) a través del
Montante Vertical (4) y céntrelo. Clave: Podría
ser útil usar un mazo de goma.
Identifique el Brazo Derecho (60) y oriéntelo
como se muestra.
Deslice la Arandela Ondulatoria 16mm (54) y la
Pata Derecha (60) por el lado derecho del Eje
del Pivote (35).
Repita estas acciones para la Pata del Brazo
Izquierdo (46).
Apriete un Tornillo M8 x 13mm (82) y una
Arandela M8 (97), al mismo tiempo en cada
extremo del Eje de Pivote (35).
8. Identifique el Brazo Derecho (61) y oriéntelo
como se muestra.
Deslice el Brazo Superior Derecho (61) sobre la
Pata Derecha (60).
Conecte el Brazo Derecho (61) con dos Pernos
M8 x 38mm (96) y dos Contratuercas M8 (102).
Asegúrese de que las Contratuercas estén
dentro de los orificios hexagonales.
Repita este paso con el Brazo Izquierdo (47).
7
46
8
47
102
61
96
10
4
35
Grasa
54
60
97
82
Orificios
Hexagonales
60
