Pro-Form 510 Es Elliptical Manual page 13

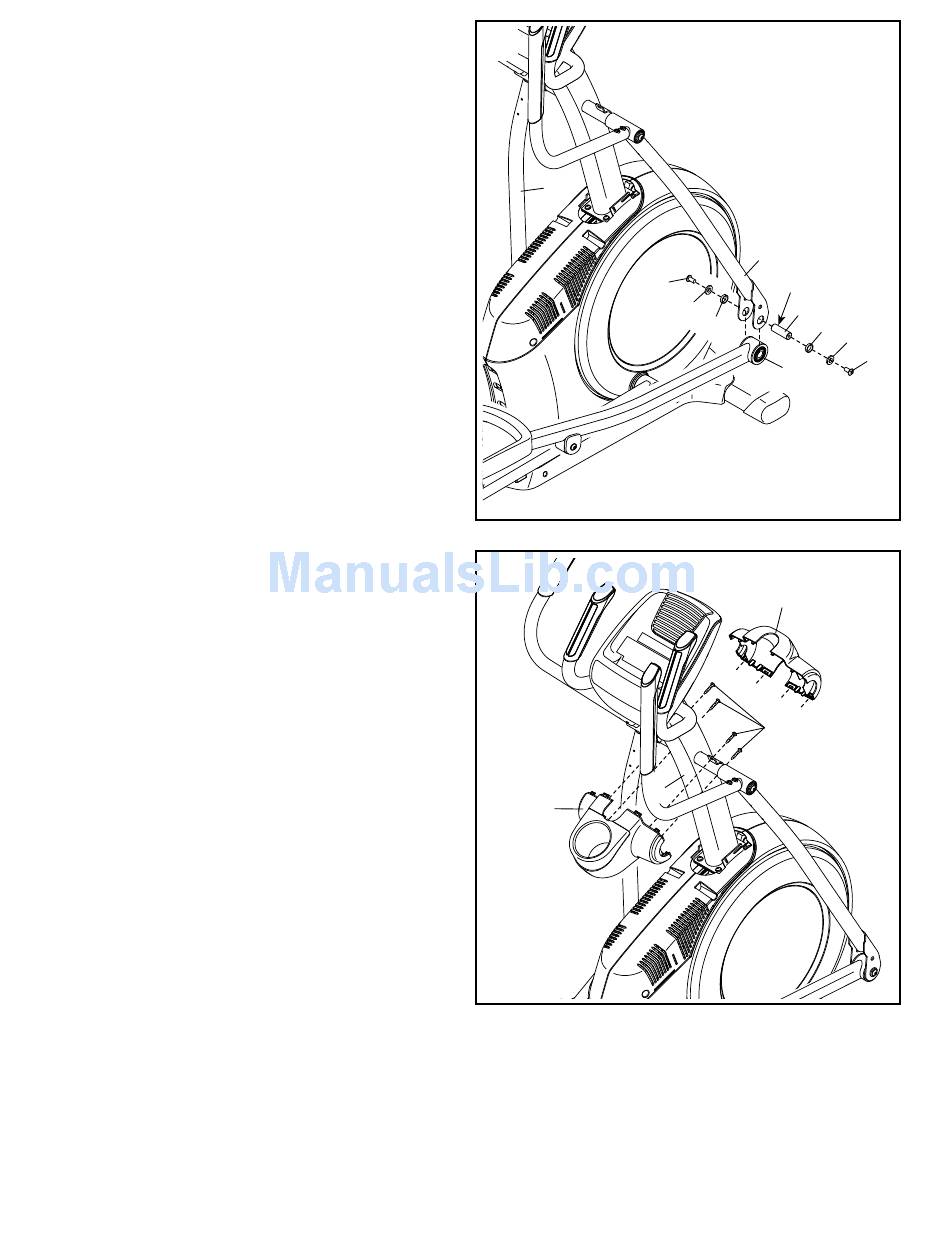

13. Aplique una pequeña cantidad de grasa a uno
de los Ejes del Brazo del Pedal (64).
Luego, deslice una Arandela M8 (97) y un
Espaciador del Eje (77) sobre un Tornillo M8 x
13mm (82), y apriete con unas vueltas el Tornillo
en el Eje del Brazo del Pedal (64).
Mientras otra persona sostiene el extremo delan-
tero del Brazo del Pedal Derecho (58) dentro
del soporte de la Pata del Brazo Derecho (60),
inserte el Eje del Brazo del Pedal (64) en ambas
piezas.
Deslice una Arandela M8 (97) y un Espaciador
del Eje (77) sobre otro Tornillo M8 x 13mm (82),
y apriete el Tornillo, algunas vueltas, en el Eje
del Brazo del Pedal (64). Luego, apriete ambos
Tornillos a la vez.
Repita este paso en el otro lado del entrena-
dor elíptico.
14. Oriente la Cubierta Trasera del Montante Vertical
(81) como se muestra.
Conecte la Cubierta Trasera del Montante
Vertical (81) al Montante Vertical (4) con cuatro
Tornillos M4 x 16mm (101).
Oriente la Cubierta Delantera del Montante
Vertical (117) como se muestra.
Conecte la Cubierta Delantera del Montante
Vertical (117) alrededor del Montante Vertical
(4) presionándola en la Cubierta Trasera del
Montante Vertical (81).
13
46
14
81
13
60
Grasa
82
97
64
77 77
58
117
101
4
97
82
