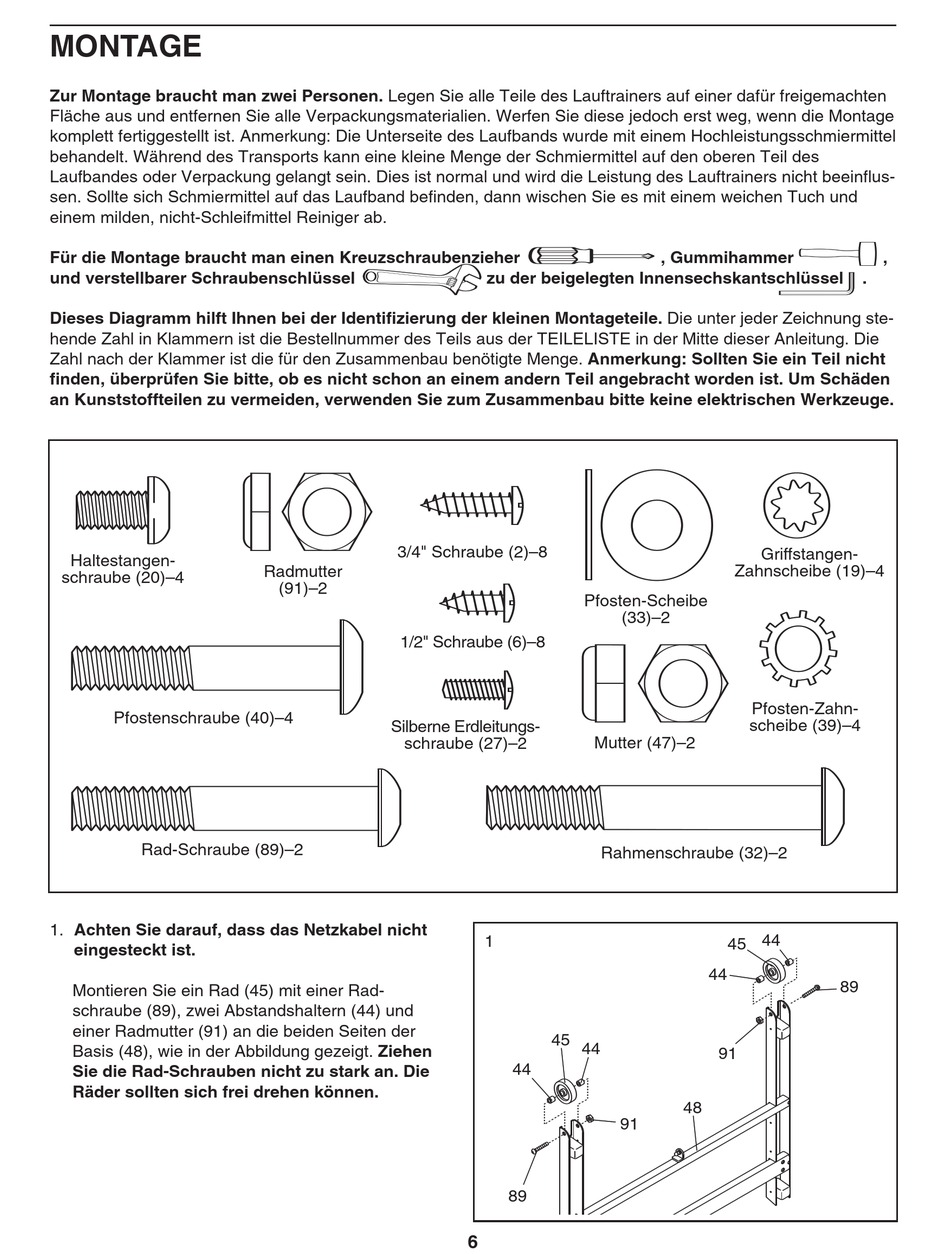

MONTAGE

Handrail Bolt (20)–4
Zur Montage braucht man zwei Personen. Legen Sie alle Teile des Lauftrainers auf einer dafür freigemachten
Fläche aus und entfernen Sie alle Verpackungsmaterialien. Werfen Sie diese jedoch erst weg, wenn die Montage
komplett fertiggestellt ist. Anmerkung: Die Unterseite des Laufbands wurde mit einem Hochleistungsschmiermittel
behandelt. Während des Transports kann eine kleine Menge der Schmiermittel auf den oberen Teil des
Laufbandes oder Verpackung gelangt sein. Dies ist normal und wird die Leistung des Lauftrainers nicht beeinflus-
sen. Sollte sich Schmiermittel auf das Laufband befinden, dann wischen Sie es mit einem weichen Tuch und
einem milden, nicht-Schleifmittel Reiniger ab.
Für die Montage braucht man einen Kreuzschraubenzieher
und verstellbarer Schraubenschlüssel
3/4" Tek Screw (58)–8
Dieses Diagramm hilft Ihnen bei der Identifizierung der kleinen Montageteile. Die unter jeder Zeichnung ste-
hende Zahl in Klammern ist die Bestellnummer des Teils aus der TEILELISTE in der Mitte dieser Anleitung. Die
Zahl nach der Klammer ist die für den Zusammenbau benötigte Menge. Anmerkung: Sollten Sie ein Teil nicht
finden, überprüfen Sie bitte, ob es nicht schon an einem andern Teil angebracht worden ist. Um Schäden
an Kunststoffteilen zu vermeiden, verwenden Sie zum Zusammenbau bitte keine elektrischen Werkzeuge.
Haltestangen-
schraube (20)–4
Pfostenschraube (40)–4
Rad-Schraube (89)–2
1. Achten Sie darauf, dass das Netzkabel nicht
eingesteckt ist.
Montieren Sie ein Rad (45) mit einer Rad-
schraube (89), zwei Abstandshaltern (44) und
einer Radmutter (91) an die beiden Seiten der
Basis (48), wie in der Abbildung gezeigt. Ziehen
Sie die Rad-Schrauben nicht zu stark an. Die
Räder sollten sich frei drehen können.
Handrail Bolt (20)–4
Latch Screw
Endcap Screw
3/4" Schraube (2)–8
Radmutter
(91)–2
1/2" Schraube (6)–8
Silberne Erdleitungs-
schraube (27)–2
(XXX)–2
zu der beigelegten Innensechskantschlüssel
(95)–2
Pfosten-Scheibe
(33)–2
Mutter (47)–2
Rahmenschraube (32)–2
