Pro-Form 450 Hr Elliptical Gebruiksaanwijzing page 5

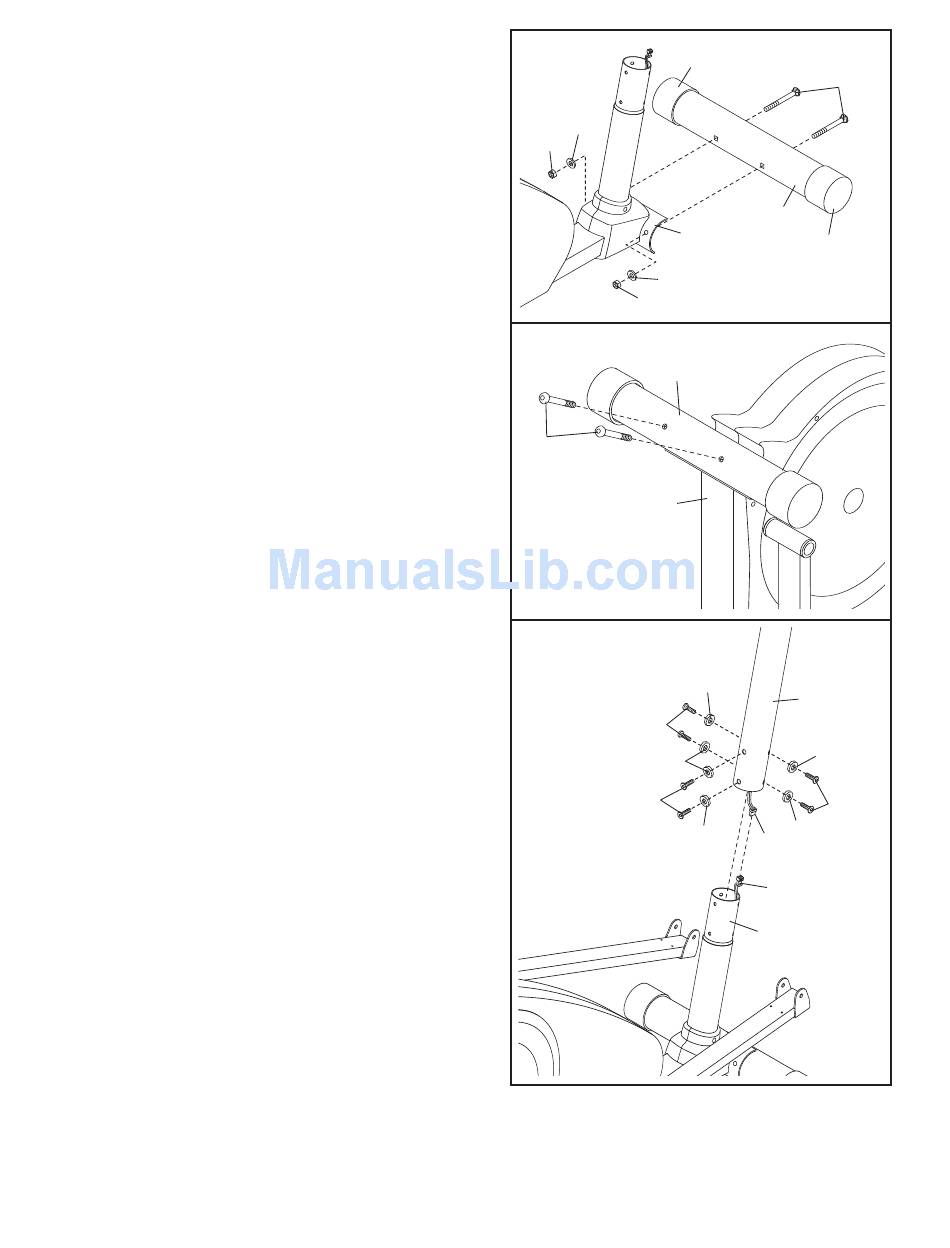

1. Zoek naar de Voorste Stabilisator (2) voorzien van
Transportwieltjes (29). Maak de Voorste Stabilisator
vast aan het Onderstel (1) met twee M8 x 3 1/2"
Draagbouten (51), twee M8 Gebogen Tussenringen
(54), en twee M8 Moeren (24).
2. Til, met de hulp van een tweede persoon, het
Onderstel (1) met zijn met zijn punt naar beneden.
Maak terwijl de andere persoon het Onderstel
vasthoudt de Achterste Stabilisator (20) vast aan
het Onderstel met twee M8 x 3 3/8" Schroeven met
Ronde Koppen (42).
Laat met de hulp van de andere persoon het
Onderstel (1) zodanig neer dat het op de Achterste
Stabilisator (20) en op de Voorste Stabilisator (niet
getoond) rust.
3. Terwijl een tweede persoon de Staander (3) bij het
Onderstel (1) vasthoudt, maak de Bovenste
Draadkoker (75) aan op de Draad van de
Snelheidssensor (67).
Schuif vervolgens de Staander (3) op het Onderstel
(1). Zorg ervoor dat de Draden niet bekneld
raken. Stel de gaten in de Staander gelijk met de
gaten in het Onderstel. Maak de Staander vast met
zes M8 x 5/8" Schroeven met Ronde Koppen (45)
en zes M8 Gebogen Tussenringen (54).
