Pro-Form 420 Zle Elliptical Manual Del Usuario page 8

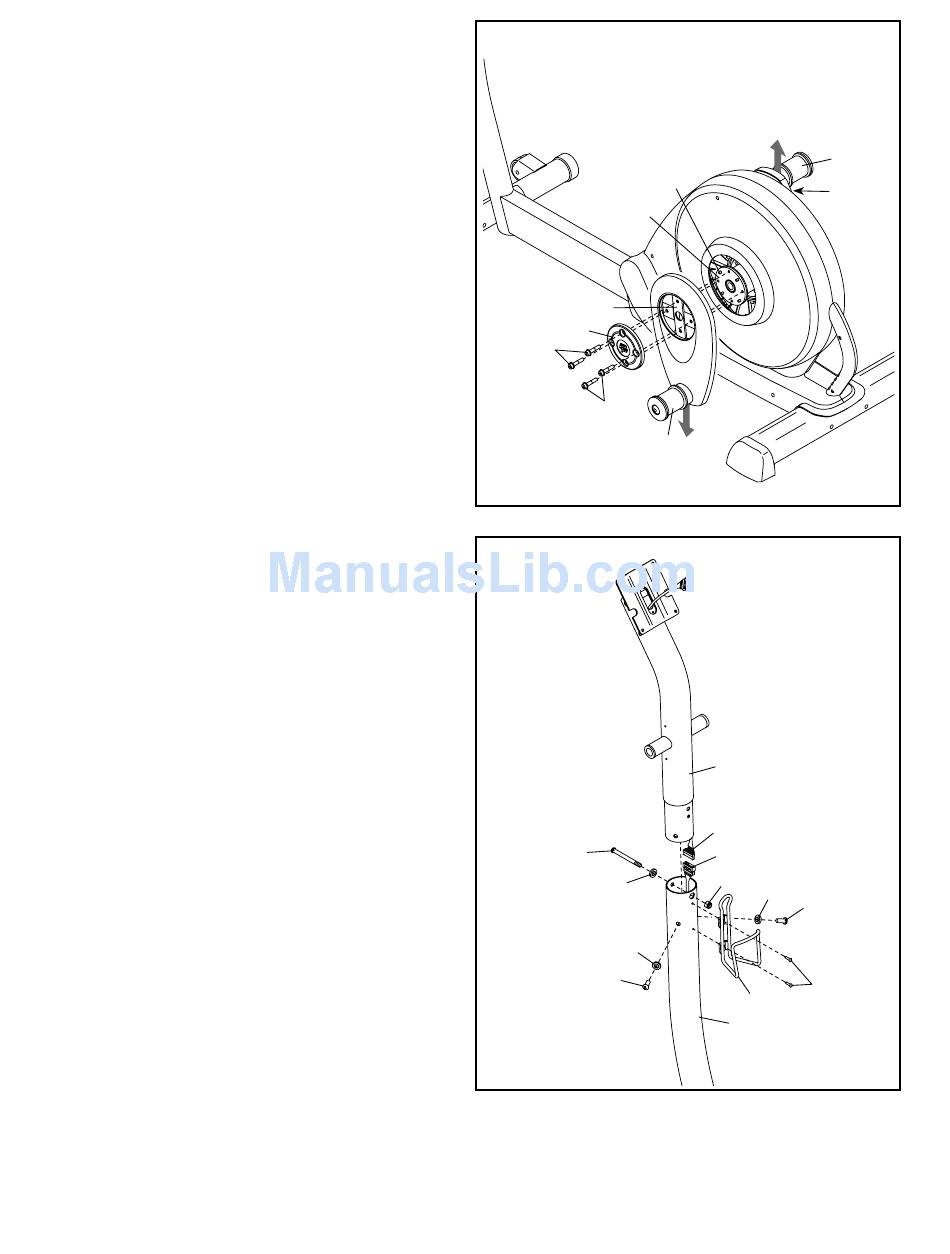

4. Sujete una Cubierta del Cubo (75) y un Brazo de
la Manivela (36) contra la Manivela (45).
Alinee los orificios de la Cubierta del Cubo (75) y
del Brazo de la Manivela (36) con los orificios no
utilizados del lado izquierdo de la Manivela (45).
Introduzca cuatro Tornillos del Cubo (87) en
la Cubierta del Cubo (75) y en el Brazo de la
Manivela (36), y apriete con las manos los
Tornillos del Cubo en la Manivela (45). Apriete
un Tornillo del Cubo y luego apriete el
Tornillo del Cubo que está frente al primer
tornillo. Luego apriete los siguientes dos
Tornillos del Cubo.
Repita este paso en el lado derecho del
entrenador elíptico.
Asegúrese de que los Brazos de la Manivela
(36) estén orientados con las Mangas del
Buje de la Manivela (43) en las posiciones
que se indican. Nota: No hay Tornillos de la
Polea (98) en el lado derecho.
5. Mientras otra persona sostiene el Montante
Vertical (3) cerca de la Base (1), conecte el
Cableado Eléctrico Superior (48) al Cableado
Eléctrico Inferior (49).
Clave: Tenga cuidado de no pellizcar los
cables. Introduzca el Montante Vertical (3) en la
Base (1).
Fije el Montante Vertical (3) con un Perno M8
x 69mm (80), una Arandela Dividida M8 (90) y
una Tuerca de Bloqueo M8 (79). No apriete el
Perno todavía; asegúrese de que la Tuerca
de Bloqueo esté en el orificio hexagonal de la
Base.
Luego apriete manualmente dos Tornillos M8 x
23mm (84) y dos Arandelas Divididas M8 (90) en
la Base (1). No apriete aún los Tornillos.
Conecte el Portabotella (22) a la Base (1) con
dos Tornillos Romos M4 x 16mm (104).
4
45
36
75
87
87
5
80
90
90
84
8
43
98
36
43
Evite pellizcar
los cables
3
48
49
79
90
84
104
22
1
