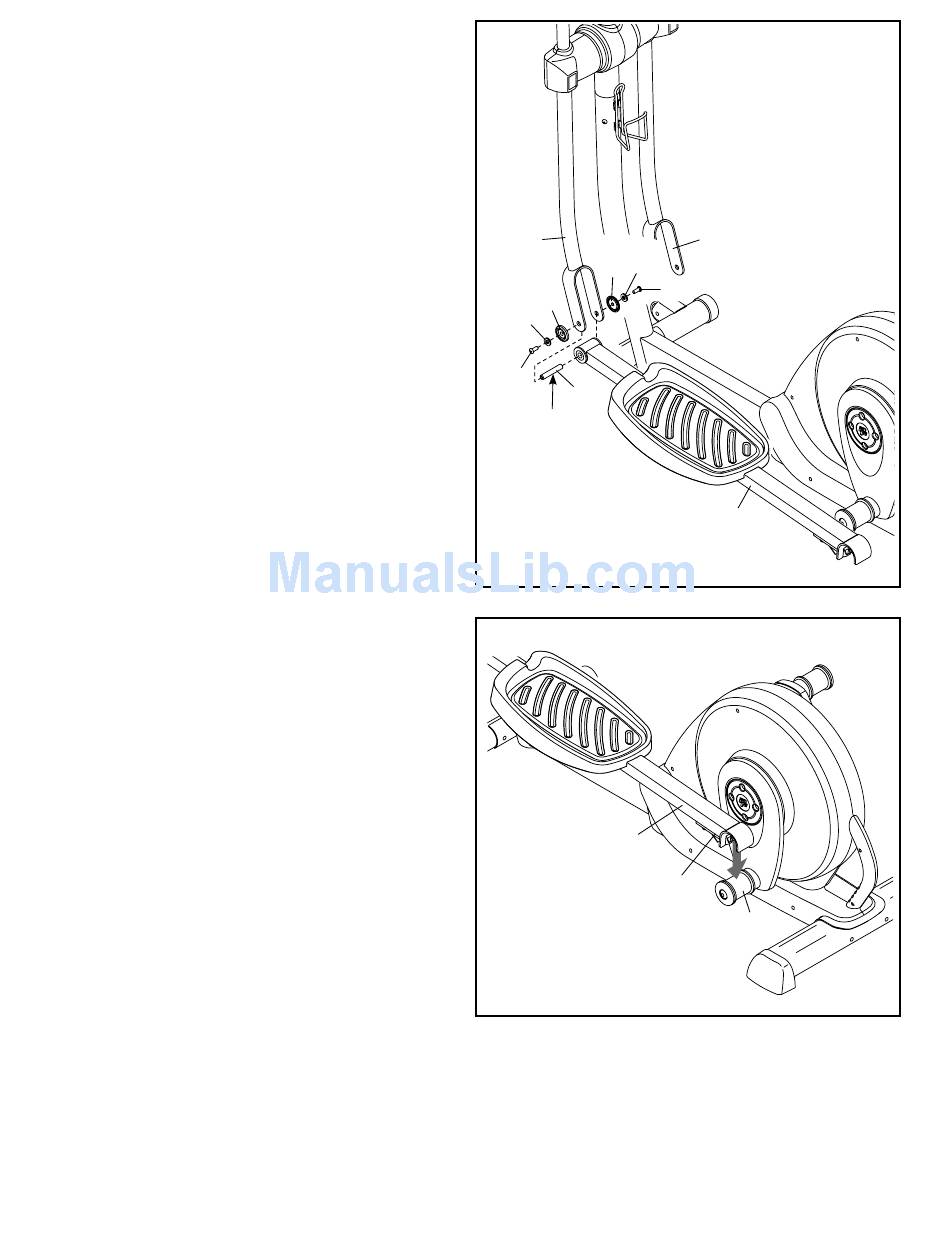

16. Aplique una pequeña cantidad de grasa a uno
de los Ejes del Brazo del Pedal (32).
Dando solo unas vueltas, apriete un Tornillo con
Collar M8 x 23mm (115) con una Arandela M8
(88) y una Cubierta del Brazo del Pedal (31) en
el Eje del Brazo del Pedal (32).
Mientras otra persona sostiene el extremo del-
antero del Brazo del Pedal Izquierdo (14) dentro
del soporte de la Pata del Brazo Izquierdo (11),
introduzca el Eje del Brazo del Pedal (32) en
ambas piezas.
Luego, dando solo unas vueltas, apriete un
Tornillo con Collar M8 x 23mm (115) con una
Arandela M8 (88) y una Cubierta del Brazo del
Pedal (31) en el Eje del Brazo del Pedal (32).
Apriete ambos Tornillos con Collar al mismo
tiempo; para evitar dañar las Cubiertas
del Brazo del Pedal, no apriete demasiado
dichos Tornillos.
Repita este paso para fijar el Brazo del Pedal
Derecho (no se muestra) a la Pata del Brazo
Derecho (12).
17. Levante el pasador de la parte de abajo del
Brazo del Pedal Izquierdo (14), y coloque el
Brazo del Pedal Izquierdo en la Manga del Buje
de la Manivela (43).
Libere la palanca y cerciórese de que el Brazo
del Pedal Izquierdo (14) esté firmemente
conectado a la Manga del Buje de la Manivela
(43).
Conecte el Brazo del Pedal Derecho (no se
muestra aquí) de la misma manera.
Vea el paso 5. Apriete el Perno M8 x 69mm (80)
y los dos Tornillos M8 x 23mm (84)
18. Asegúrese de que todos los componentes del entrenador elíptico estén ajustados apropiadamente.
Nota: Algunas piezas pueden sobrar después de terminado el montaje. Para proteger el suelo o la alfombra
contra cualquier daño, coloque un tapete debajo del entrenador elíptico.
16
11
88
31
31
88
115
32
Grasa
17
14
Pasador
14
12
115
14
43
