Pro-Form 420 Zle Elliptical Gebruikershandleiding page 8

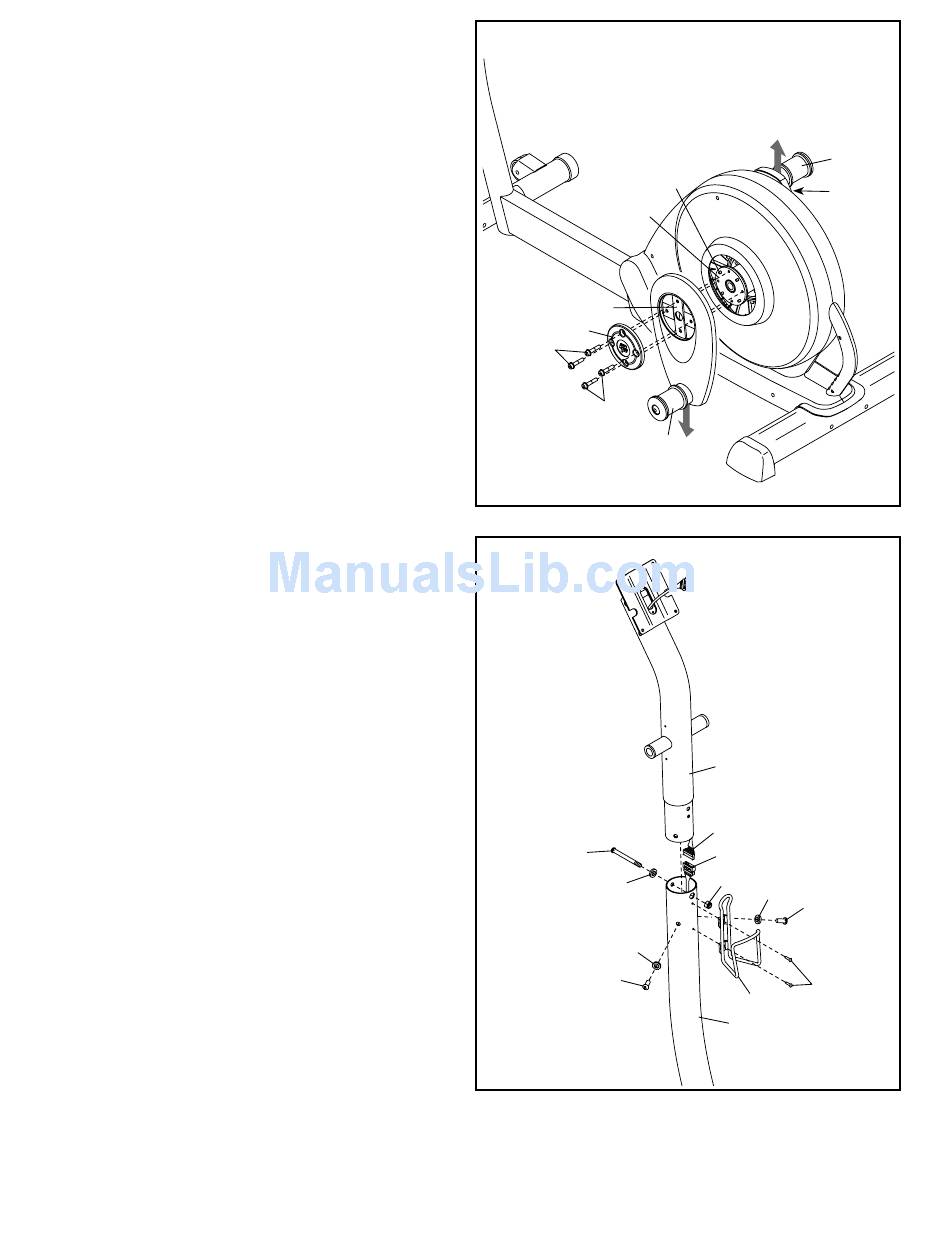

4. Houd een Naafdop (75) en een Crankarm (36)
tegen de Crank (45).
Lijn de gaten in de Naafdop (75) en de Crankarm
(36) uit met de ongebruikte gaten aan de
Linkerkant van de Crank (45).
Steek vier Naafschroeven (87) in het
Naafscherm (75) en de Crankarm en draai de
Naafschroeven met uw vingers in de Crank
(45). Draai eerst één Naafschroef vast en
draai dan de Naafschroef die er het verst van
verwijderd is, vast. Draai dan de overige twee
Naafschroeven strak vast.
Herhaal deze stap aan de rechterkant van de
elliptische trainer.
Zorg dat de Crankarmen (36) in de
weergegeven stand zijn gericht met de
Crankbushulzen (43). Let op: Er zijn geen
Katrolschroeven (98) aan de rechterkant.
5. Terwijl een tweede persoon de Staander (3) bij
het Onderstel (1) vasthoudt, sluit de Bovenste
Draadharnas (48) op de Onderste Draadharnas
(49).
Tip: Vermijd het afklemmen van de draden.
Plaats de Staander in (3) in de Basis (1).
Maak de Staander vast met een M8 x 69mm
Bout (80), een M8 Gespleten Tussenring (90)
en een M8 Slotmoer (79). Draai de Bout nog
niet vast; zorg ervoor dat de Slotmoer in het
zeshoekige gat in de Basis zit.
Maak vervolgens twee M8 x 23mm Schroeven
(84) vingervast en twee M8 Gespleten tussenrin-
gen (90) in de Basis (1). Maak de schroeven
nog niet vast.
Maak de Houder van de Waterfles (22) aan
de Basis (1) vast met twee M4 x 16mm
Botschroeven (104).
4
45
36
75
87
87
5
80
90
90
84
8
43
98
36
43
Vermijd het
afklemmen
van de draden
3
48
49
79
90
84
104
22
1
