ONDERDEEL IDENTIFICATIESCHEMA

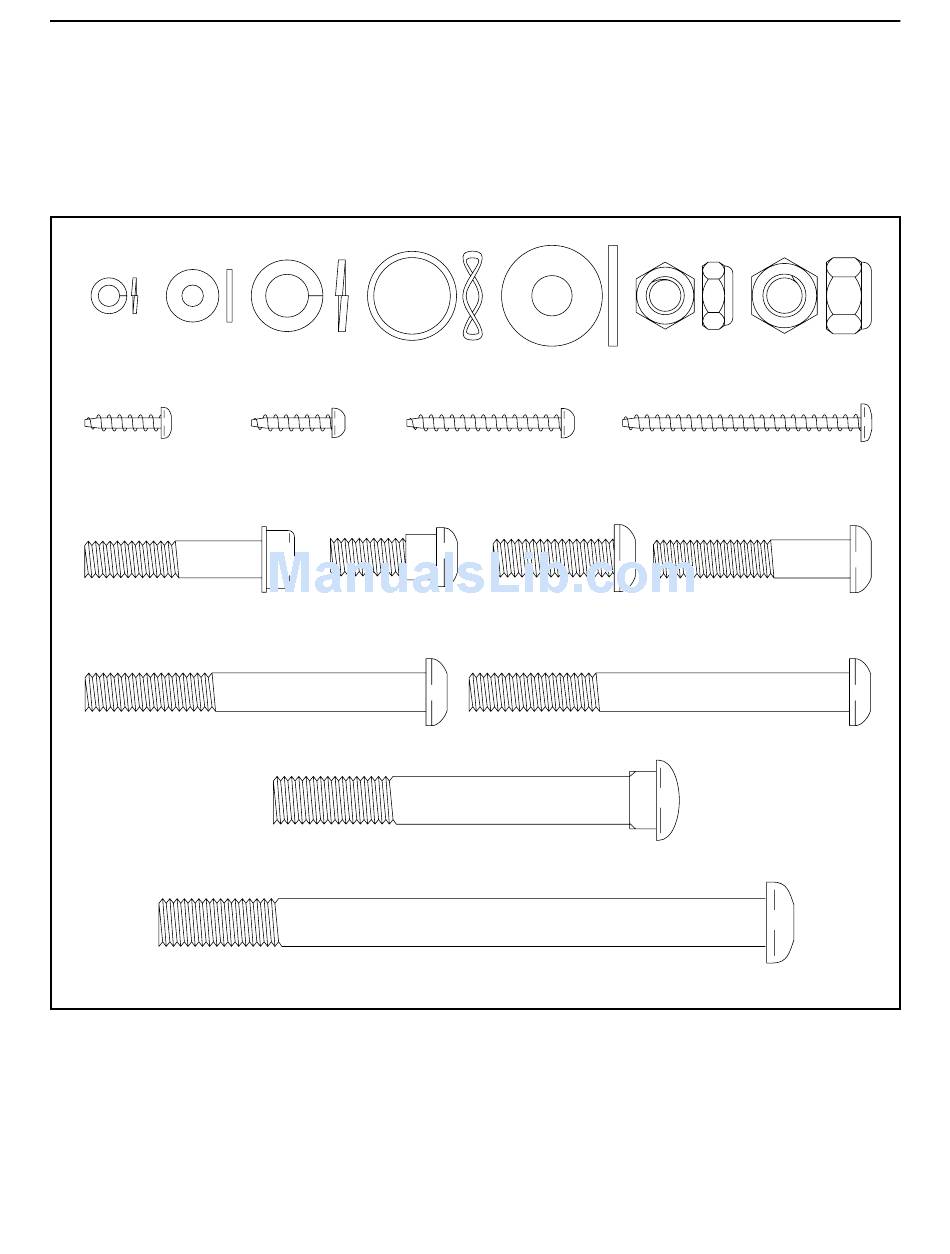

Raadpleeg de tekeningen hieronder om de kleine onderdelen voor de montage te herkennen. Het nummer tus-
sen haakjes onder elke tekening is het nummer van het onderdeel van de LIJST MET ONDERDELEN achterin
deze handleiding. Het getal tussen de haakjes is de hoeveelheid die nodig is voor de montage. Aandacht: als
een onderdeel zich niet in de hardwareset bevindt, controleert u of deze al vooraf is gemonteerd. Er zijn
mogelijk extra metalen onderdelen meegeleverd.
M4
M4
Gespleten
Tussenring
Tussenring
(102)––8
(112)––8
M4 x 16mm
Schroef met Ronde
Botschroef
(104)––8
Hubschroef
(87)––8
M8 x 69mm Bout (80)––1
M8 Gespeten
Gegolfde
Tussenring
Tussenring
(90)––3
(111)––2
M4 x 16mm
Schroef met Ronde
Kop (101)––10
M8 x 23mm
Schouderschroef
(115)––4
M10 x 80mm Bout van de Drager
M10 x 127mm Schroef (83)––2
M8 Tussenring
(88)––6
M4 x 32mm
Kop (105)––6
M8 x 23mm
Schroef (84)––4
M8 x 80mm Bout (116)––2
(82)––2
5
M8 Slotmoer
M10 Slotmoer
(79)––7
(81)––2
M4 x 50mm Schroef
(108)––2
M8 x 41mm
Bout (78)––4
