ProForm 1080 S Interactive Trainer Elliptical Manuel De L'utilisateur page 7

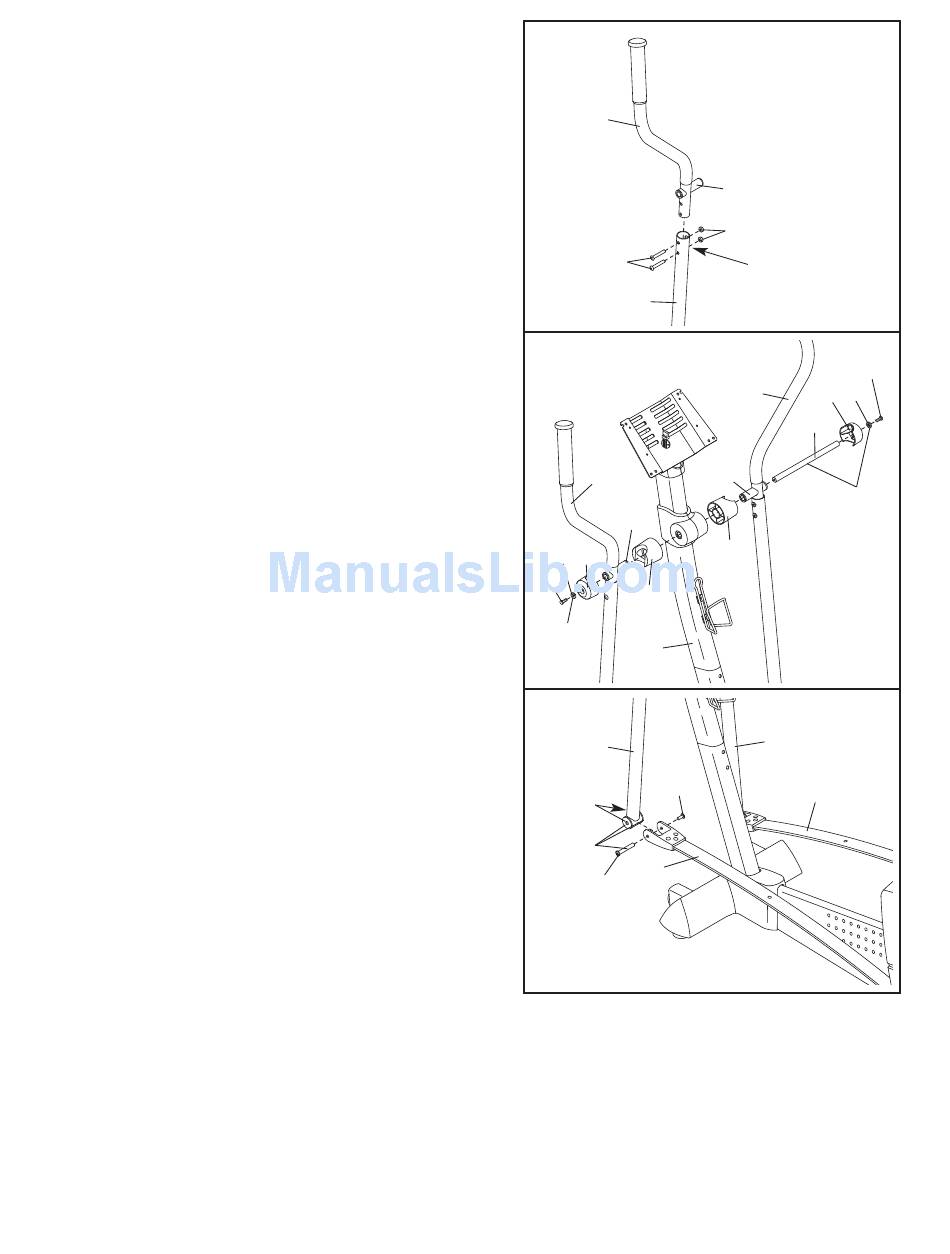

5. Identifiez le Guidon Gauche (9) qui est marqué avec un
autocollant «L». Insérez le Guidon Gauche dans un des
Jambes du Guidon (79) ; assurez-vous que le Jambe
du Guidon est tourné de manière à ce que les trous
hexagonaux sont dans le côté indiqué. Attachez le
Guidon Gauche á la Jambe du Guidon avec deux
Boulons en Bouton de M8 x 43mm (50) et deux Écrous
de Verrouillage en Nylon de M8 (46). Assurez-vous
que les Écrous de Verrouillage en Nylon sont à l'in-
térieur des trous hexagonaux. Ne serrez pas com-
plètement les Boulons en Bouton maintenant.
Attachez le Guidon Droit (pas indique) á la autre
Jambe du Guidon (pas indique) de la même maniè-
re.
6. Appliquez une couche épaisse de la graisse incluse
sur l'Essieu de Pivot (108) et sur les deux Petites
Rondelles de M8,5 (53). Insérez l'Essieu de Pivot
dans le Montant (2) en le plaçant au centre. Ré-appli-
quez de la graisse sur les deux cotés de l'Essieu de
Pivot.
Identifiez les Guidons Gauche et Droit (9, 10) sur les-
quels vous trouverez des autocollants. Glissez une
Bague d'Espacement du Guidon (25) sur le petit tube
sur chaque Guidon puis glissez les Guidons sur
l'Essieu de Pivot (108). Assurez-vous que les
Guidons sont sur les bons cotés.
Orientez les deux Embouts du Guidon (23) comme
illustré puis enfoncez les petites languettes sur les
Embouts du Guidon dans les deux Bagues
d'Espacement du Guidon (25). Vissez une Vis à Épau-
lement de M8 x 19mm (22) avec une Petite Rondelle
de M8,5 (53) sur chaque extrémité de l'Essieu de Pivot
(108).
7. Appliquez une fine couche de graisse sur la tige d'une
Série de Boulons de Raccord (27) et sur les deux
Bagues (28) sur la Jambe du Guidon (79) gauche.
Attachez la Jambe du Guidon (79) gauche sur la
Barre Flexible (14) gauche à l'aide de la Série de
Boulons de Raccord (27).
Référez-vous à l'étape 5 de l'assemblage ci-dessus.
Vissez les deux Boulons en Bouton de M8 x 43mm
(50) dans la Jambe du Guidon (79) gauche. Assurez-
vous que les Écrous de Verrouillage en Nylon de
M8 (46) reposent dans les trous hexagonaux.
Répétez cette étape pour attacher la Jambe du
Guidon (79) droite sur la Barre Flexible (14) droite.
5
9
50
79
6
9
Tube
53
23
22
25
Graisse
7
79
28
Graisse
14
27
7
Tube
46
Trous
Hexagonaux
10
23
108
Tube
Graisse
25
2
79
27
14
22
53
