3 systeMVerkabelung

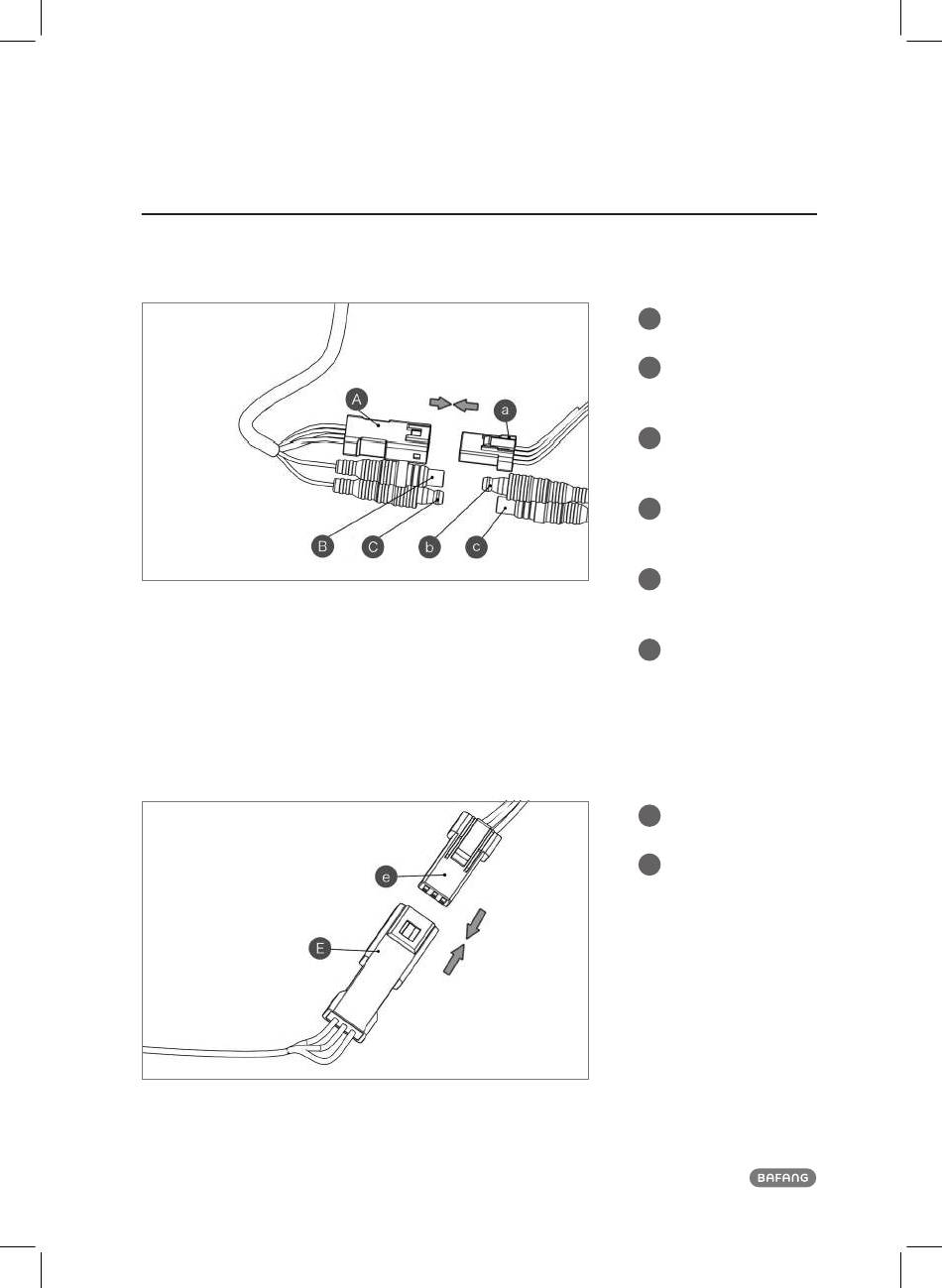

3.1

Verbindung der batterie mit der antriebseinheit

die Stromversorgung umfasst den positiven und negativen Pol der Stromquelle und
die batteriekabel. Sie wird mit dem batteriekabel des reglers der antriebseinheit
verbunden.
3.2 Verbindung des geschwindigkeitssensors mit der
antriebseinheit
Verbinden Sie den Stecker des Geschwindigkeitssensors mit der buchse an der antriebseinheit.
25
handbuch für händler Max – antriebssysteM
Stecker für die Verbin-
A
dungskabel der batterie
a buchse für die Verbin-
dungskabel der antriebs-
einheit
buchse für die Verbin-
b
dung mit dem positiven
batteriekabel
Stecker für das negative
b
Kabel der antriebs-
einheit
Stecker für die Verbin-
C
dung mit dem negativen
batteriekabel
c buchse für das negative
Kabel der antriebs-
einheit
Stecker des Geschwin-
e
digkeitssensors
e
buchse an der antriebs-
einheit zur Verbindung
mit dem Geschwindig-
keitssensor
