2.3

pose de la console (dp c01.rS232.7)

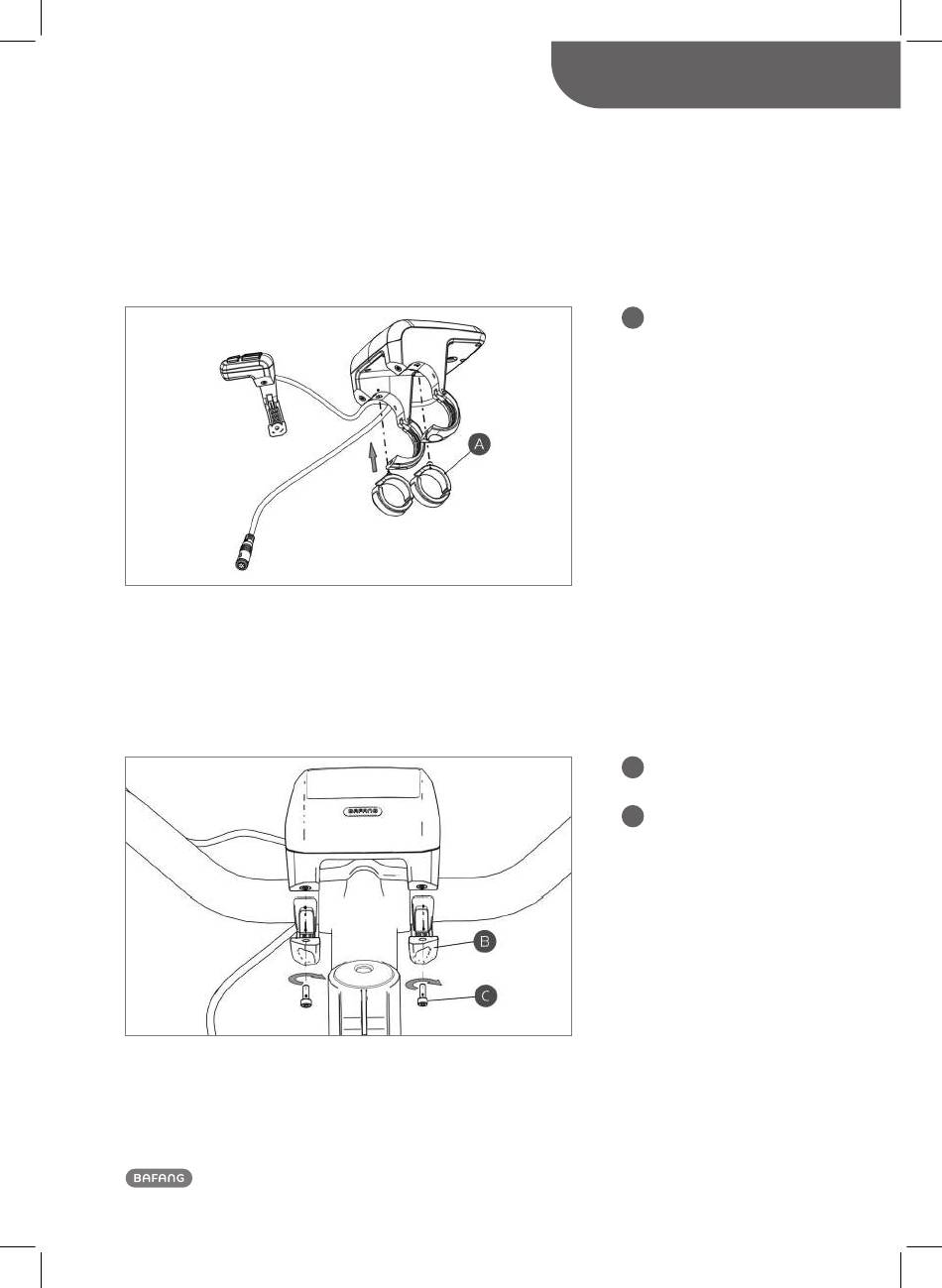

Suivant le diamètre du tube de guidon, il peut s'avérer nécessaire d'intercaler des
bagues en caoutchouc (conviennent aux guidons de Ø 22.2, Ø 25.4, Ø 31.8). ouvrez
le collier de fixation gauche et droit de l'écran et disposez les deux bagues en caout-
chouc au bon endroit, comme indiqué sur le schéma.
Placez les bagues en caoutchouc dans les colliers de serrage de l'écran et rapportez l'ensemble sur le guidon.
Bloquez les vis à l'aide d'une clé allen.
Manuel de RevendeuR Kit moteur-pédalier maX
MontaGe du kit
Bague caoutchouc
A
(diamètre intérieur
22.2 ou 25.4).
Bagues pour guidon à
diamètre extérieur 22.2:
Bague de gauche
-2316020400017
Bague de droite
-2316020400018
Bagues pour guidon à
diamètre extérieur 25.4:
Bague de gauche
-2316020400007
Bague de droite
-2316020400008
Collier de serrage de
b
l'écran
vis tête cylindrique à six
C
pans creux M4×8
12
