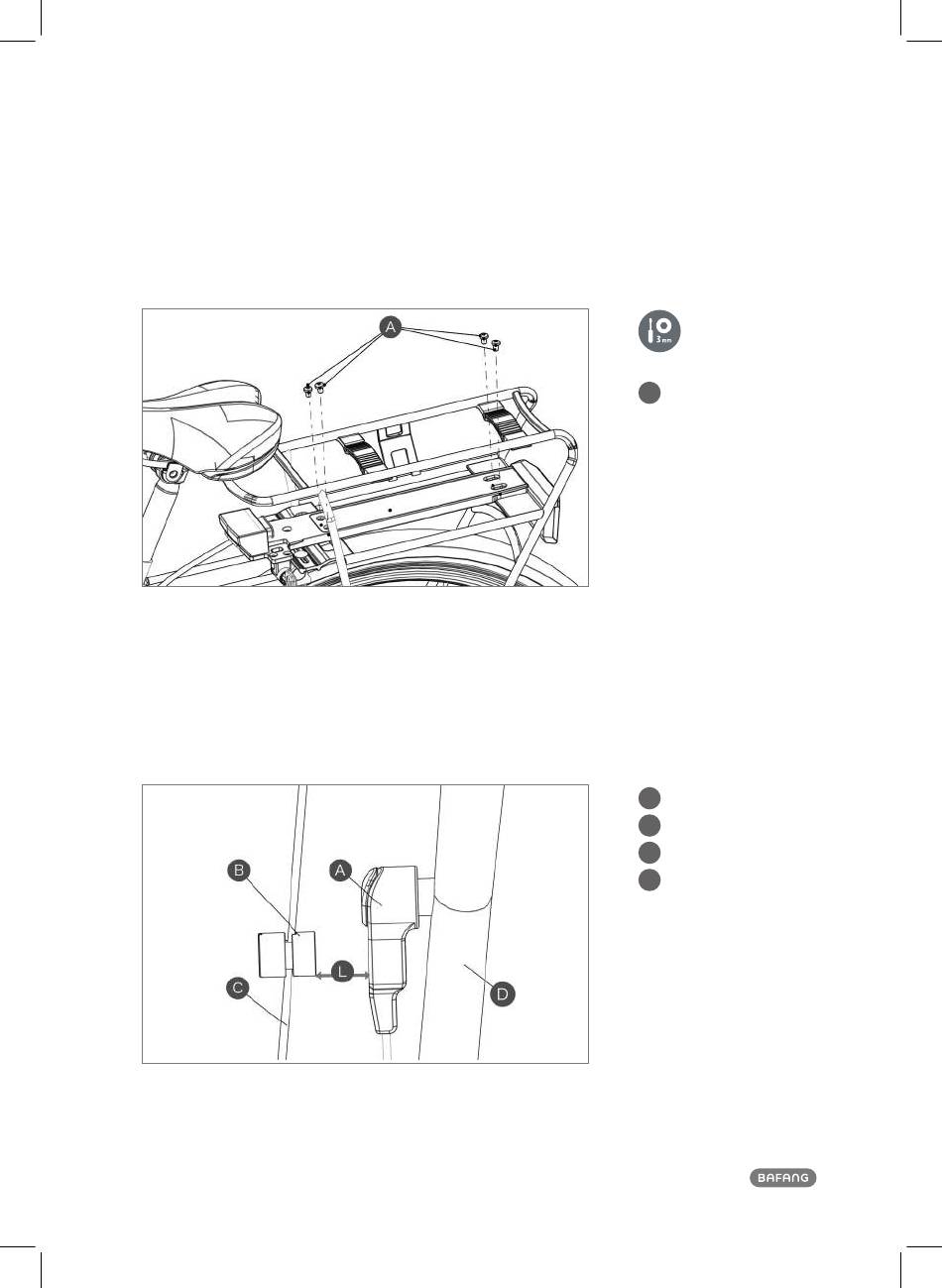

2.5 安装电池安装架
将电池后衣架中的安装孔与电池安装架中的安装孔对齐。将内六角圆柱头螺钉 (M5) 插入电池安
装架的上部, 然后将其固定至电池后衣架中。
锁紧力矩: 2 Nm
2.6 安装速度传感器 SR SD02.01
安装速度传感器前, 请检查确保速度传感器和磁体单元之间的间隙L为 5 至 25 mm 内。
13
内六角圆柱头螺钉
a
(M 5)
速度传感器
a
磁体
B
辐条
C
后平叉 (ChainStay)
D
