系统接线; 将电源线连接到驱动单元; 将速度传感器连接到驱动单元 - BAFANG MAX Drive System Dealer's Manual

3 系统接线

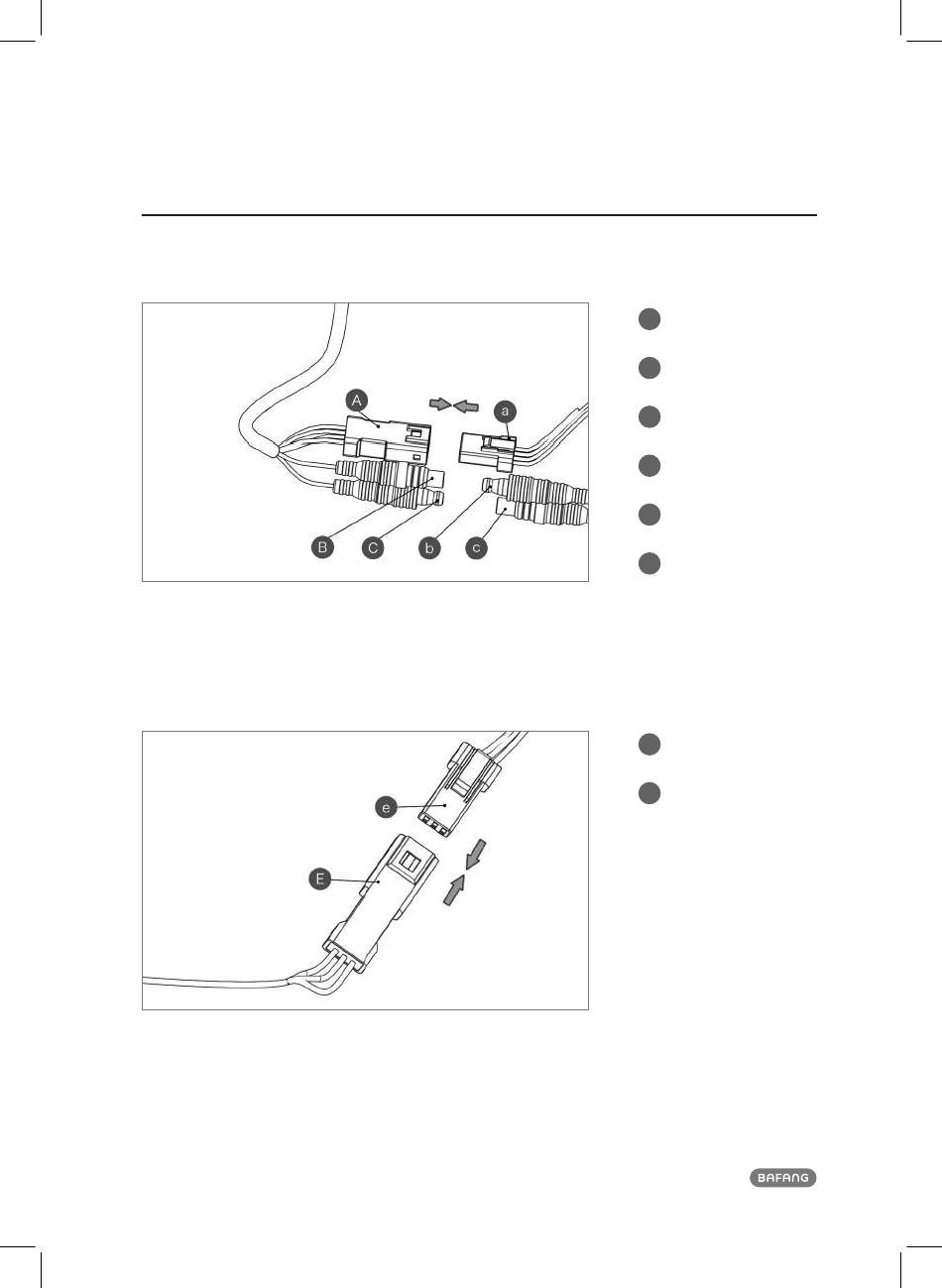

3.1 将电源线连接到驱动单元
将电源总线包括: 电源正负极, 电池通讯信号线, 连接至驱动单元控制器端的电源线连接器
3.2 将速度传感器连接到驱动单元
将速度传感器的连接器连接至驱动单元的控制器速度传感器连接器
23
电池端通讯公端连接
a
器
驱动单元端通讯母端
a
连接器
电池端正极母端连接
B
器
驱动单元端负极公端
b
连接器
电池端正极公端连接
C
器
c 驱动单元端负极母端
连接器
速度传感器端公端连
E
接器
驱动单元端速度传感
e
器母端连接器
Max
驱动系统使用手册
