INSTALE LA COCINA
INSTALE EL SOPORTE
19
ANTI-VOLCADURAS
UBIQUE EL SOPORTE
A
a. Decida si va a instalar el soporte en el lado
derecho o izquierdo de la abertura de la
cocina.

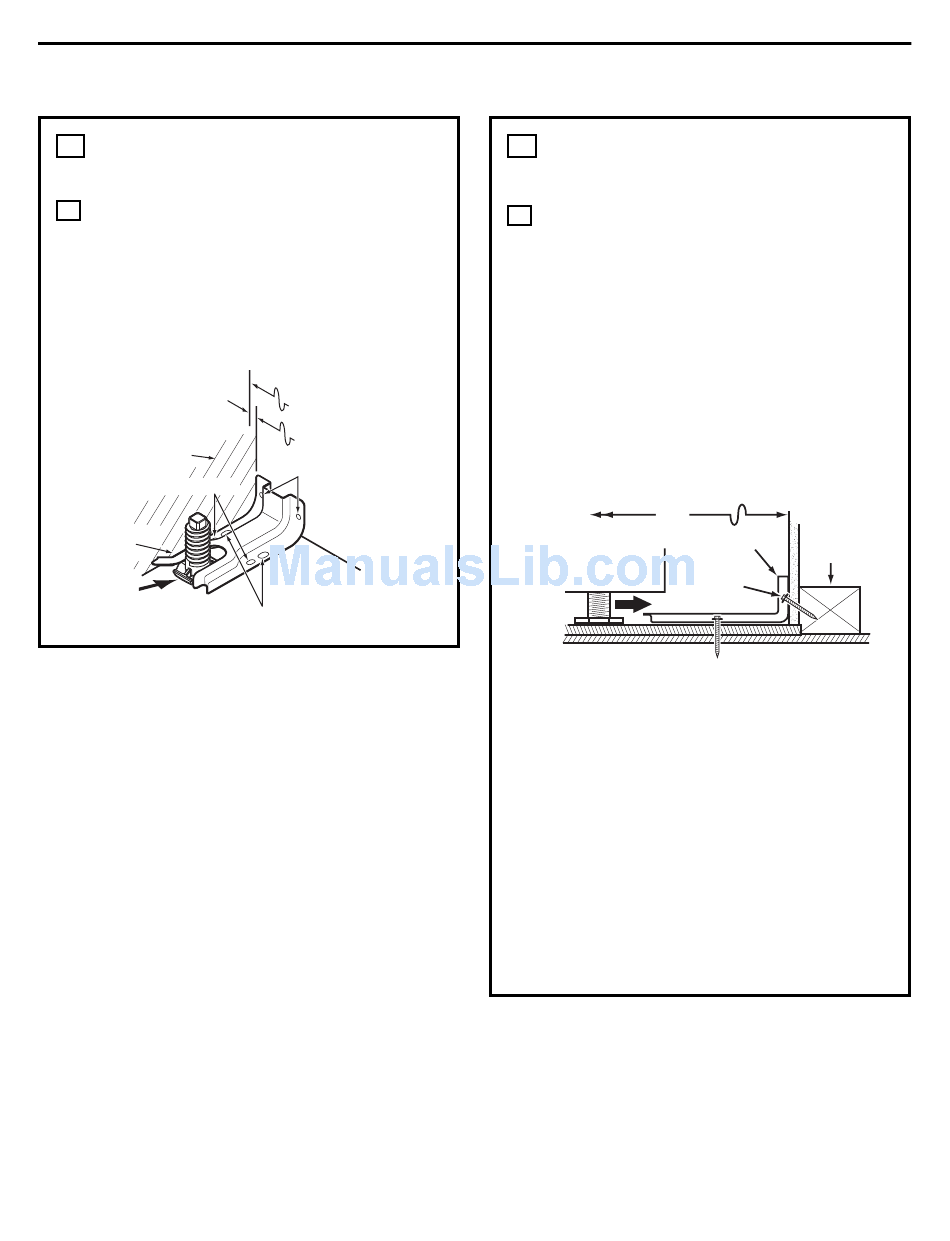

b. Coloque el soporte como puede verse en la
Fig. 1.
Igual espacio
sobre cada lado
Gabinete
adyacente
PISO-MADERA
Lado del
soporte
Pata niveladora
trasera
PISO-HORMIGÓN
Instrucciones de instalación
Fig. 1
Mayor a 76,2 cm (30")
76,2 cm (30")
Pared
INSTALE EL SOPORTE
19
ANTI-VOLCADURAS (cont.)
INSTALE EL SOPORTE EN MADERA
B
U HORMIGÓN
INSTALACIÓN—CONSTRUCCIONES
DE MADERA
a. Ubique los centros de los 4 orificios
identificados en la Fig. 1 como Piso–
Madera y Pared.
b. Perfore un orificio piloto de 1/8" a través de
las áreas pre-marcadas. Observe el ángulo
del tornillo de pared en la Fig. 2.
c. Monte el soporte anti-volcaduras con los 4
tornillos provistos.
Extremo
frontal
superior de
la mesada
INSTALACIÓN—CONSTRUCCIONES DE
HORMIGÓN
a. Para una instalación de hormigón,
necesitará dos tornillos de fijación de
1/4" x 1-1/2" y dos anclajes de manguito.
b. Ubique el centro de los 4 orificios
identificados en la Fig. 1 como Piso–
Hormigón y Pared. Perfore los orificios de
tamaño recomendado en cada uno.
c. Instale los anclajes de manguito dentro
de los orificios de hormigón pre-perforados
e instale los tornillos de fijación y de pared
a través del soporte anti-volcaduras.
Verifique que los tornillos estén bien
ajustados.
52
63,5 cm
(25" )
Placa de
Soporte
pared
El tornillo
debe ingresar
en madera
o metal
Fig. 2
