Questions? Call 800.GE.CARES (800.432.2737) or Visit our Website at: GEAppliances.com
In Canada, call 1.800.561.3344 or Visit our Website at: www.GEAppliances.ca
IN THE COMMONWEALTH OF
MASSACHUSETTS:
• This product must be installed by
a licensed plumber or gas fitter.
• When using ball-type gas shut-off valves,
they shall be the T-handle type.
• A flexible gas connector, when used,
must not exceed 3 feet.
BEFORE YOU BEGIN
Read these instructions completely
and carefully.
IMPORTANT
•
instructions for local inspector's use.
IMPORTANT
•
governing codes and ordinances.
• Note to Installer – Be sure to leave these
instructions with the Consumer.
• Note to Consumer – Keep these
instructions for future reference.
• Product failure due to improper installation
is not covered under the Warranty.
WARNING
be properly grounded.
• Proper installation is the responsibility
of the installer and product failure due
to improper installation is NOT covered
under warranty.
WARNING
the installation, switch power off at service
panel and lock the service disconnecting means
to prevent power from being switched on
accidentally. When the service disconnecting
means cannot be locked, securely fasten
a prominent warning device, such as a tag,
to the service panel.
31-10641-3
03-09 JR
Printed in the United States
— Save these
— Observe all
— This appliance must
— Before beginning
Self-Cleaning Dual Fuel
Slide-In Range
FOR YOUR SAFETY
f you did not receive an anti-tip bracket with your
I
purchase, call 1.800.626.8774 to receive one at no cost.
(In Canada, call 1.800.561.3344.)
For installation instructions of the bracket, visit:
GEAppliances.com. (In Canada, www.GEAppliances.ca.)

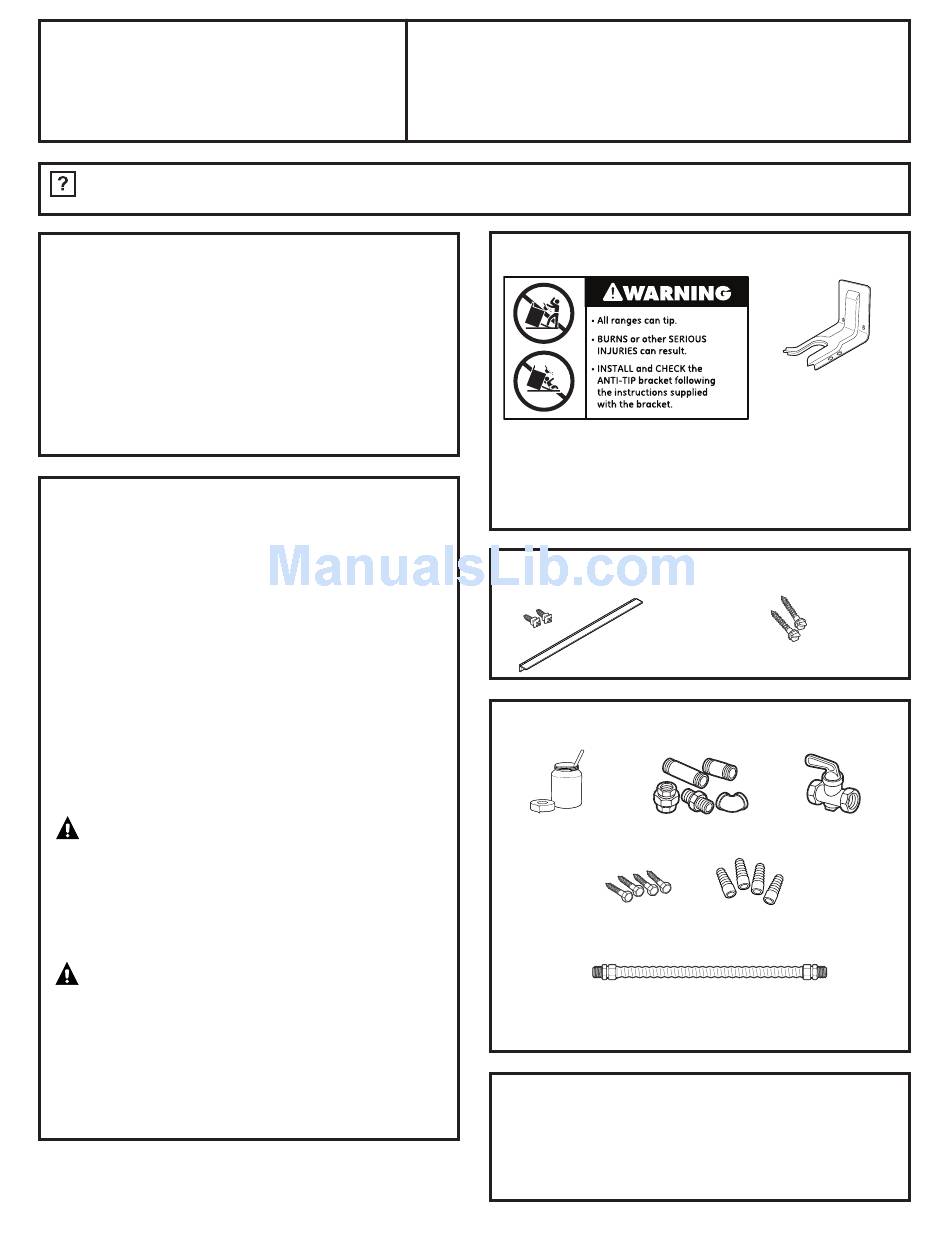

PARTS INCLUDED
MATERIALS YOU MAY NEED
Joint Sealant
Lag Bolts
(For Concrete Floors Only)
CSA-Approved Flexible Gas Line
3/8" Min. ID, 1/2" NPT Connection,
3-foot Maximum Length (Massachusetts only)
TOOLS YOU WILL NEED
• 1/4" Nut Driver
• Tape Measure
• Phillips Head
Screwdriver
1
P2S975
Anti-Tip Bracket
Kit Included
Rear Filler
2 Screws
Pipe Fittings
Shut Off Valve
Anchor Sleeves
• Level
• Pipe Wrench
• Drill
• Safety Glasses
• Flat Head
• Wrench or Pliers
Screwdriver
(for 1 7/16" Nut)
Screws
