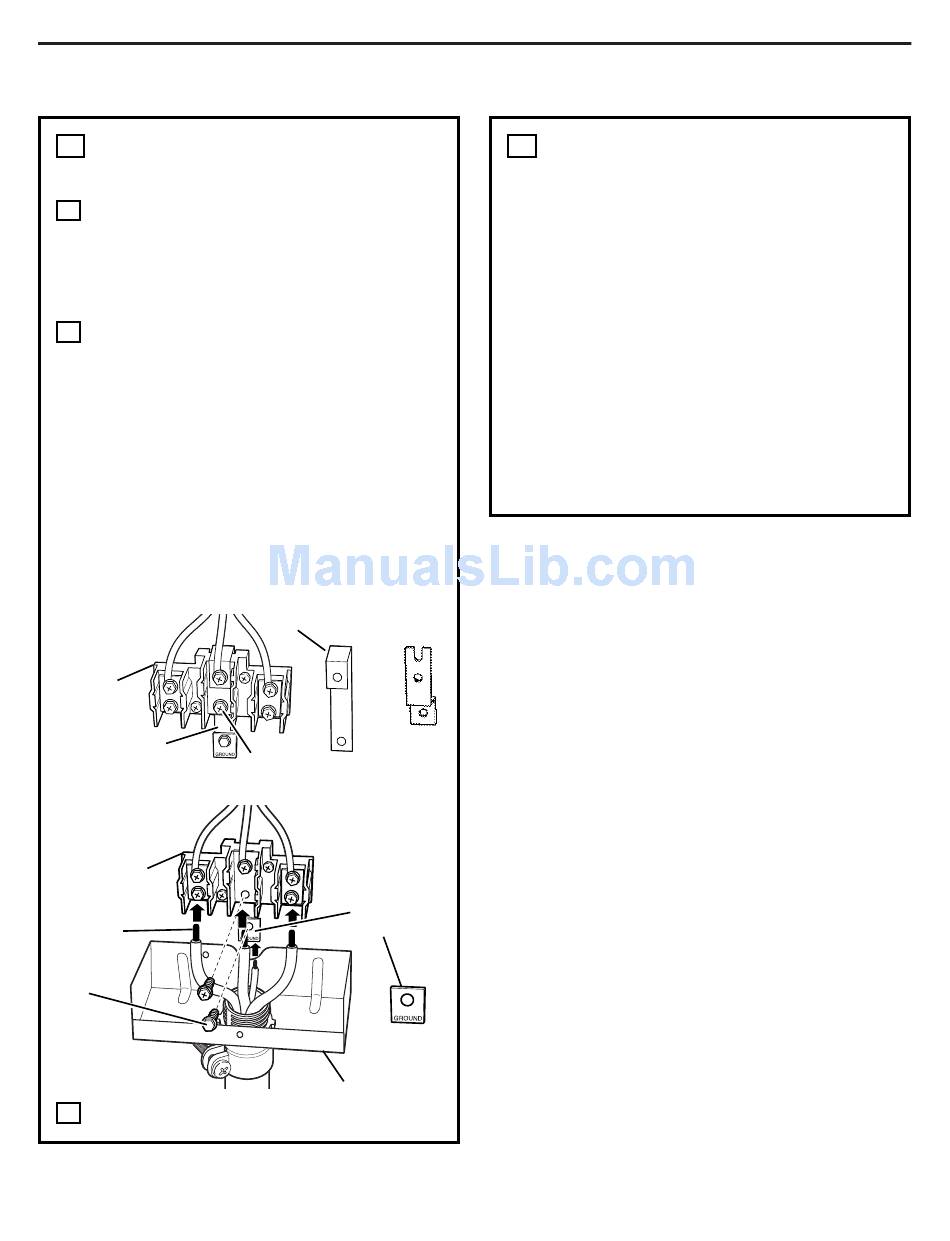

INSTALLATION AVEC CONDUIT
17
À 4 FILS
A Desserrez les 3 vis des bornes situées en
bas de la boîte de connexion. Enlevez la
vis de mise à la terre et la plaque de
mise à la terre et mettez-les de côté.
Coupez et jetez la tresse de masse.
NE JETEZ AUCUNE VIS.
Insérez le bout du fil dénudé entre le
B
châssis de la cuisinière et la plaque de
mise à la terre (enlevée plus tôt) et
fixez-le avec la vis de mise à la terre
(enlevée plus tôt). Insérez le bout du fil
dénudé (blanc/neutre) dans l'ouverture
située en bas au centre de la boîte de
connexion. Insérez les deux bouts de fils
dénudés de côté dans les ouvertures
situées en bas à gauche et à droite de la
boîte de connexion. Serrez les vis jusqu'à
ce que le fil tienne bien (35 à 50 po./lbs.).
Ne serrez pas trop fort la vis, car vous
risquez d'endommager les fils.
Avant
Boîte de
connexion
Tresse de masse
Après
Boîte de
connexion
Bouts
de fil
Vis de
mise à la
terre
Passez à l'étape 18.
C
Instructions d'installation
Tresse de masse
ou
Borne
neutre
Plaque de
mise à la
terre (mise à
la terre à la
cuisinière)
Patte de
fixation
REMETTEZ EN PLACE LE
18
COUVERCLE DE FILS
NOTE : Quand vous remettez en place le
couvercle de fils, assurez-vous de ne pas
pincer les fils entre le couvercle et le boîtier
des fils.
NOTE : Vous devez fixer le collier de mise à
la terre quand vous utilisez le cordon à 3 fils.
• Les extrémités doivent être des bornes
en boucle ou des bornes embrochables
ouvertes.
• Sur certains modèles, vous pouvez
brancher un condensateur de filtrage entre
les fils de connexion noirs et de mise à la
terre dans le bloc de connexion. N'enlevez
pas le condensateur.
