Endress+Hauser Micropilot II Manual

KA556F/00/a2/01.02
5200 9396
Ausgabe: 2

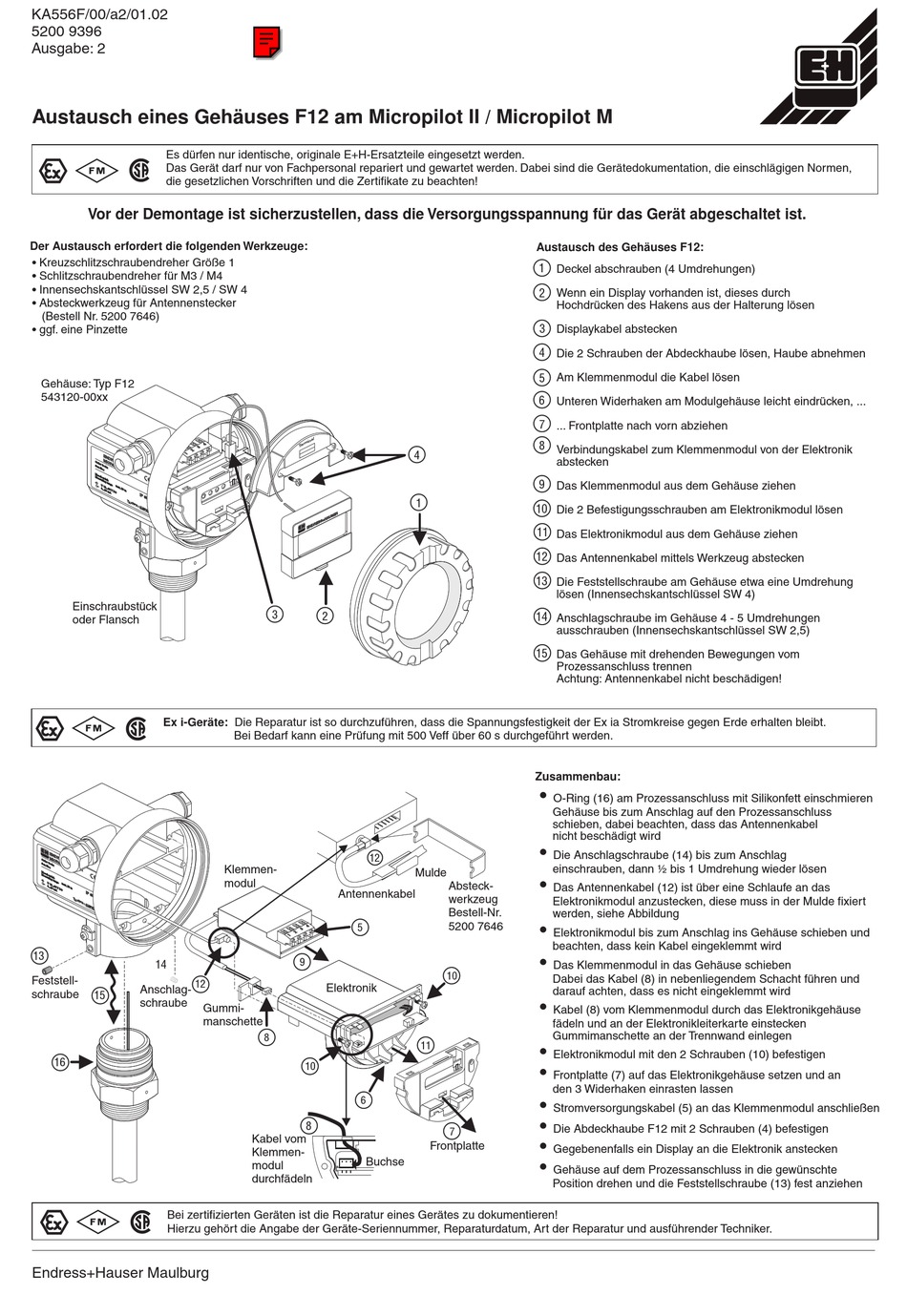

Austausch eines Gehäuses F12 am Micropilot II / Micropilot M
Es dürfen nur identische, originale E+H-Ersatzteile eingesetzt werden.
2 1
0
Das Gerät darf nur von Fachpersonal repariert und gewartet werden. Dabei sind die Gerätedokumentation, die einschlägigen Normen,
die gesetzlichen Vorschriften und die Zertifikate zu beachten!
Vor der Demontage ist sicherzustellen, dass die Versorgungsspannung für das Gerät abgeschaltet ist.
Der Austausch erfordert die folgenden Werkzeuge:
• Kreuzschlitzschraubendreher Größe 1
• Schlitzschraubendreher für M3 / M4
• Innensechskantschlüssel SW 2,5 / SW 4
• Absteckwerkzeug für Antennenstecker
(Bestell Nr. 5200 7646)
• ggf. eine Pinzette
Gehäuse: Typ F12
543120-00xx
E N E N
D R D R
M I M I
E S E S
O rd O rd C R C R
S + S +
e r e r
O P O P H A H A
S e S e C o C o
d e : d e : I L O I L O
r. -N r. -N U S U S
o .: o .: T I T I E R E R
I I
M e M e
s s b s s b
M e M e
e re e re
a s u a s u ic h ic h
ri n g ri n g
ra n ra n
g e g e
U 1 U 1 m a m a
6 .. .3 6 .. .3 x . 2 x . 2
4 .. .2 4 .. .2
6 V 6 V 0 m 0 m
0 m 0 m
D C D C
A A
I P
6 5
T T
A A > 7 0 > 7 0
°C °C
: :
t > 8 t > 8
5 °C 5 °C
Einschraubstück
oder Flansch
0 2 1
Ex i-Geräte: Die Reparatur ist so durchzuführen, dass die Spannungsfestigkeit der Ex ia Stromkreise gegen Erde erhalten bleibt.
E N E N
D R D R
M I M I E S E S
O rd O rd C R C R
S + S +
e r e r O P O P
C o C o H A H A
S e S e
r. -N r. -N d e : d e : I L O I L O U S U S
o .: o .:
T I T I E R E R
I I
M e M e
s s b s s b
M e M e
e re e re
a s u a s u
ic h ic h
ri n g ri n g
ra n ra n
g e g e
U 1 U 1
m a m a
6 .. .3 6 .. .3 x . 2 x . 2
4 .. .2 4 .. .2
6 V 6 V 0 m 0 m
0 m 0 m
D C D C
A A
I P
6 5
T T
A A > 7 0 > 7 0
°C °C
: :
t > 8 t > 8
5 °C 5 °C
13
14
Feststell-
12
Anschlag-
schraube
15
schraube
16
0 2 1
Bei zertifizierten Geräten ist die Reparatur eines Gerätes zu dokumentieren!
Hierzu gehört die Angabe der Geräte-Seriennummer, Reparaturdatum, Art der Reparatur und ausführender Techniker.
Endress+Hauser Maulburg
l
in a
r m
T e
E R E R
U S U S
H A H A
S + S +
E S E S
D R D R
E N E N
3
2
Bei Bedarf kann eine Prüfung mit 500 Veff über 60 s durchgeführt werden.
12
Klemmen-
modul
Antennenkabel
5
9
Elektronik
Gummi-
manschette
8
10
6
8
Kabel vom
Klemmen-
Buchse
modul
durchfädeln
Austausch des Gehäuses F12:
1
Deckel abschrauben (4 Umdrehungen)
2 Wenn ein Display vorhanden ist, dieses durch
Hochdrücken des Hakens aus der Halterung lösen
3
Displaykabel abstecken
4
Die 2 Schrauben der Abdeckhaube lösen, Haube abnehmen
Am Klemmenmodul die Kabel lösen
5
6
Unteren Widerhaken am Modulgehäuse leicht eindrücken, ...
7
... Frontplatte nach vorn abziehen
8
Verbindungskabel zum Klemmenmodul von der Elektronik
4
abstecken
9
Das Klemmenmodul aus dem Gehäuse ziehen
1
10
Die 2 Befestigungsschrauben am Elektronikmodul lösen
11
Das Elektronikmodul aus dem Gehäuse ziehen
12
Das Antennenkabel mittels Werkzeug abstecken
13
Die Feststellschraube am Gehäuse etwa eine Umdrehung
lösen (Innensechskantschlüssel SW 4)
14
Anschlagschraube im Gehäuse 4 - 5 Umdrehungen
ausschrauben (Innensechskantschlüssel SW 2,5)
15
Das Gehäuse mit drehenden Bewegungen vom
Prozessanschluss trennen
Achtung: Antennenkabel nicht beschädigen!
Zusammenbau:
•
O-Ring (16) am Prozessanschluss mit Silikonfett einschmieren
Gehäuse
schieben, dabei beachten, dass das Antennenkabel
nicht beschädigt wird
•
Die Anschlagschraube (14) bis zum Anschlag
einschrauben, dann ½ bis 1 Umdrehung wieder lösen
Mulde
•
Absteck-
Das Antennenkabel (12) ist über eine Schlaufe an das
werkzeug
Elektronikmodul anzustecken, diese muss in der Mulde fixiert
Bestell-Nr.
werden, siehe Abbildung
5200 7646
•
Elektronikmodul bis zum Anschlag ins Gehäuse schieben und
beachten, dass kein Kabel eingeklemmt wird
•
Das Klemmenmodul in das Gehäuse schieben
10
Dabei das Kabel (8) in nebenliegendem Schacht führen und
darauf achten, dass es nicht eingeklemmt wird
•
Kabel (8) vom Klemmenmodul durch das Elektronikgehäuse
10
fädeln und an der Elektronikleiterkarte einstecken
Gummimanschette an der Trennwand einlegen
11
•
Elektronikmodul mit den 2 Schrauben (10) befestigen
•
Frontplatte (7) auf das Elektronikgehäuse setzen und an
den 3 Widerhaken einrasten lassen
•
Stromversorgungskabel (5) an das Klemmenmodul anschließen
•
Die Abdeckhaube F12 mit 2 Schrauben (4) befestigen
7
•
Frontplatte
Gegebenenfalls ein Display an die Elektronik anstecken
•
Gehäuse auf dem Prozessanschluss in die gewünschte
Position drehen und die Feststellschraube (13) fest anziehen
bis zum Anschlag auf den Prozessanschluss
